안녕하세요. 주식회사 서버몬 입니다.

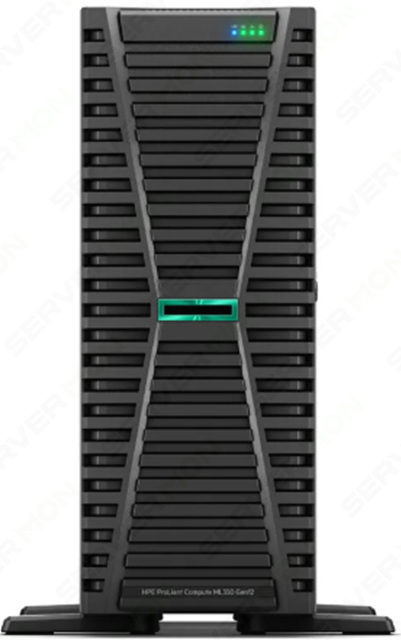

HPE ProLiant ML350 Gen12는 기업의 다양한 업무 환경에서 사용할 수 있는 타워형 서버입니다.
일반적인 사내 업무 시스템부터 파일 서버, 데이터베이스, 가상화 환경 등 다양한 용도로 활용할 수 있으며, 향후 CPU, 메모리, 스토리지 등의 확장을 고려할 수 있다는 점이 특징입니다.
특히 서버를 운영하다 보면 처음 구축했을 때보다 저장해야 할 데이터가 늘어나면서 추가적인 디스크 공간이 필요한 경우가 생기는데요.
이럴 때 ML350 Gen12의 스토리지 확장성을 활용하여 Drive Cage를 추가로 장착할 수 있습니다.
Drive Cage는 언제 추가할까?
Drive Cage는 쉽게 말해 서버에 HDD나 SSD를 추가로 장착할 수 있도록 디스크 슬롯을 확장해 주는 구성 요소입니다.
서버를 처음 구축할 때는 필요한 용량에 맞춰 디스크를 구성하지만, 운영 기간이 길어질수록 데이터가 증가하거나 새로운 서비스가 추가되면서 기존 디스크 슬롯만으로는 부족해질 수 있습니다.
대표적으로 다음과 같은 경우 Drive Cage 추가를 고려할 수 있습니다.
- 서버의 저장 공간을 추가로 확장해야 하는 경우
- 기존 Drive Bay를 모두 사용하고 있어 추가 디스크를 장착할 공간이 없는 경우
- 새로운 RAID 구성을 추가해야 하는 경우
- 서비스나 업무 데이터 증가에 대비해 디스크 슬롯을 확보하려는 경우
- SSD 또는 HDD를 추가하여 별도의 저장 영역을 구성하려는 경우
즉, 단순히 서버의 저장 용량만 늘리는 것이 아니라 향후 스토리지 확장을 위한 물리적인 Drive Bay를 추가하는 작업이라고 볼 수 있습니다.
Drive Cage를 추가할 때는 서버의 기존 디스크 구성과 함께 사용할 HDD/SSD 종류, RAID Controller 및 케이블 구성 등을 함께 확인하는 것이 중요합니다.
이번 블로그에서는 P89194-375 ML350 Gen12 4LFF 장비에 추가적인 디스크를 사용할 수 있도록 Drive Cage를 장착했습니다.
기존 서버의 Drive Bay 구성과 Controller 연결 상태를 확인한 뒤, 추가 Drive Cage를 설치하고 필요한 전원 및 데이터 케이블을 연결하는 방식으로 작업을 진행합니다.
이 부분부터는 실제 작업 사진과 함께 기존 서버 상태 확인 → Drive Cage 장착 → 케이블 연결 → 디스크 장착 → 정상 인식 확인 순서로 내용을 정리하면 작업 과정을 이해하기 쉽습니다.
Drive Cage 추가 방법
Drivce Cage 추가를 위해 아래 옵션이 필요합니다.

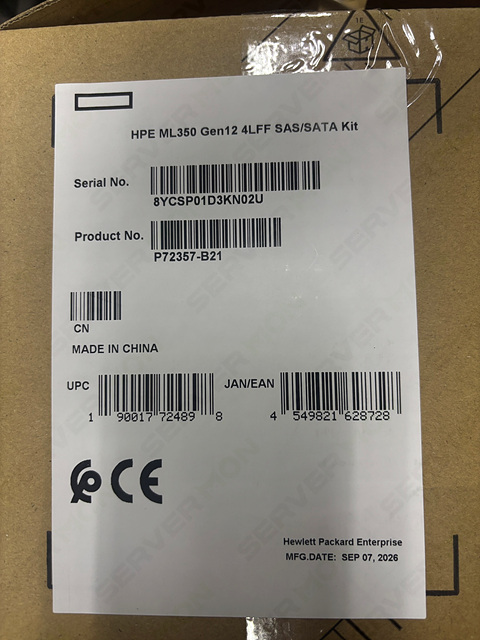

P72357-B21 HPE ProLiant Compute ML350 Gen12 4LFF SAS/SATA Drive Cage Kit

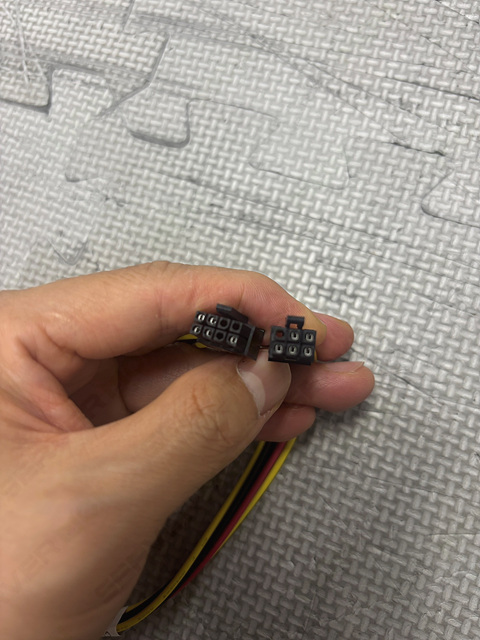

Drive Cage와 전원케이블이 같이 동봉되어 있습니다.

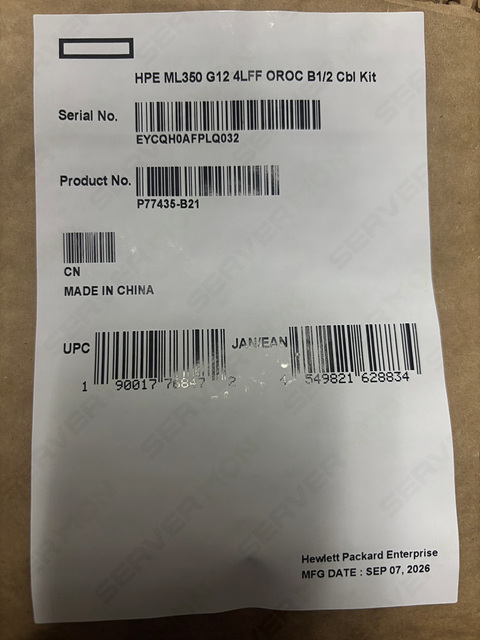

P77435-B21 HPE ProLiant Compute ML350 Gen12 8LFF SAS/SATA OROC Cable Kit

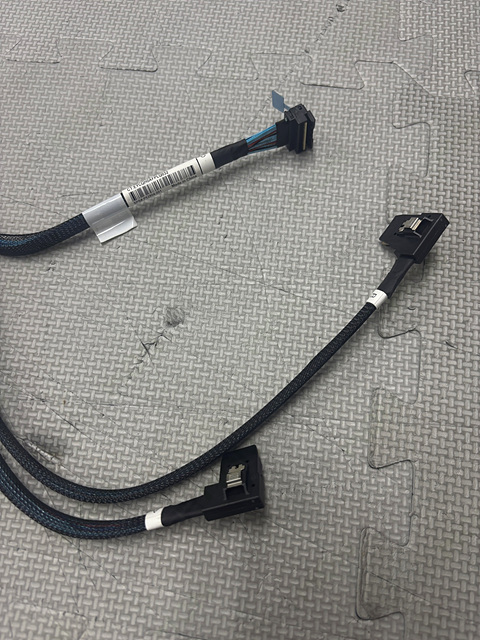

Drive Cage와 컨트롤러를 연결해주는 케이블이 동봉되어 있습니다.
해당 옵션과 함께 Drive Cage 장착방법에 대해 알아보겠습니다.

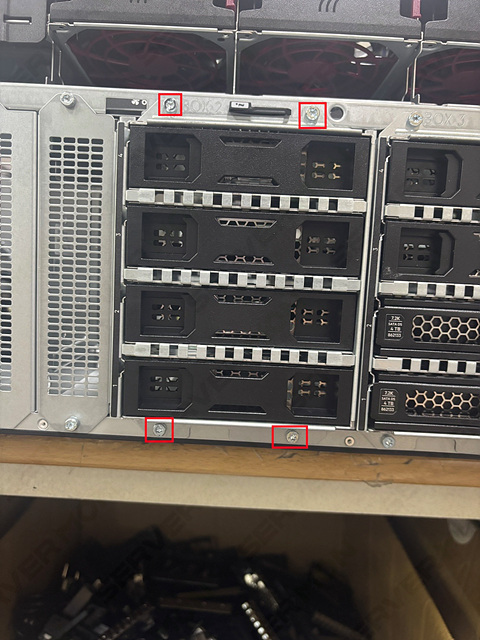

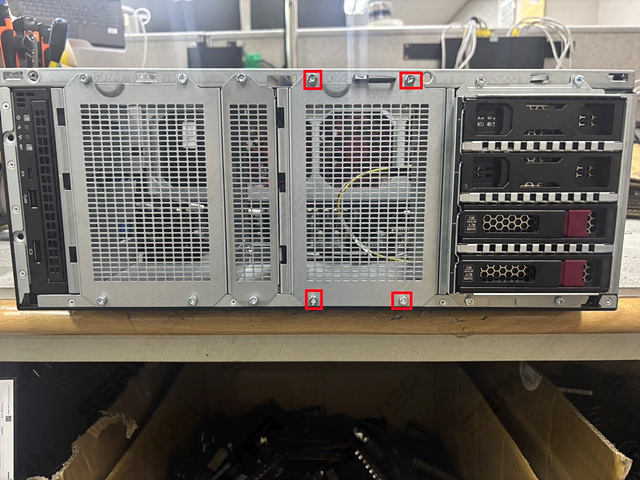

서버 전면 BOX2에 4개의 나사를 풀어줍니다.

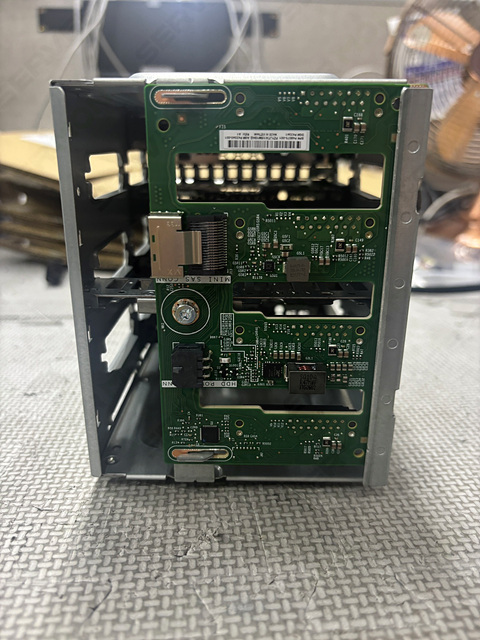

P72357-B21 옵션에 있는 Drive Cage를 장착하고, 나사를 다시 체결해줍니다.

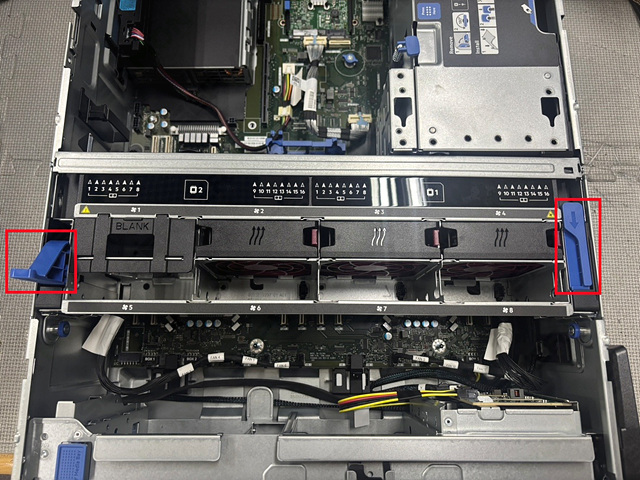

서버 상판을 연 뒤, Fan cage를 제거합니다.
Fan cage는 원래 사진의 오른쪽과 같이 되어있지만 제거를 위해 왼쪽처럼 위로 올려야 제거가 가능합니다.

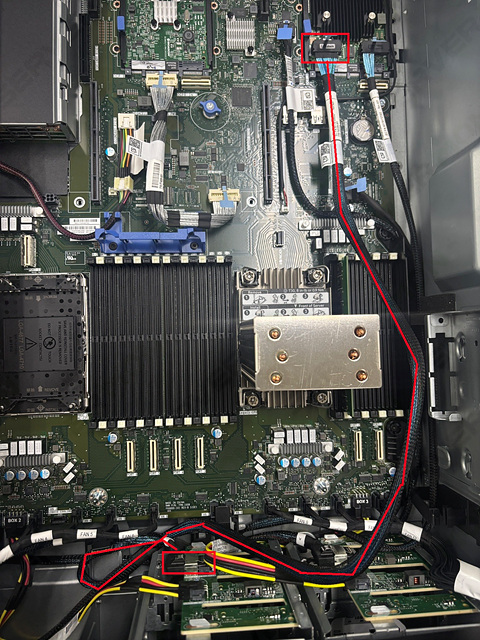

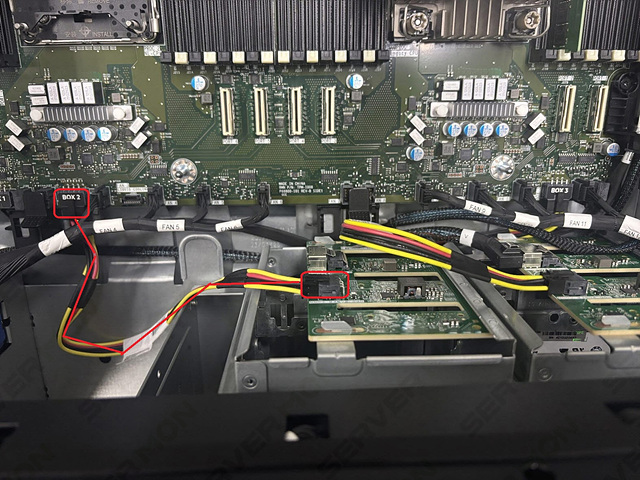

사진을 참고하여 Drive cage와 BOX2의 전원을 연결해주고, 백플레인과 컨트롤러도 연결해줍니다.

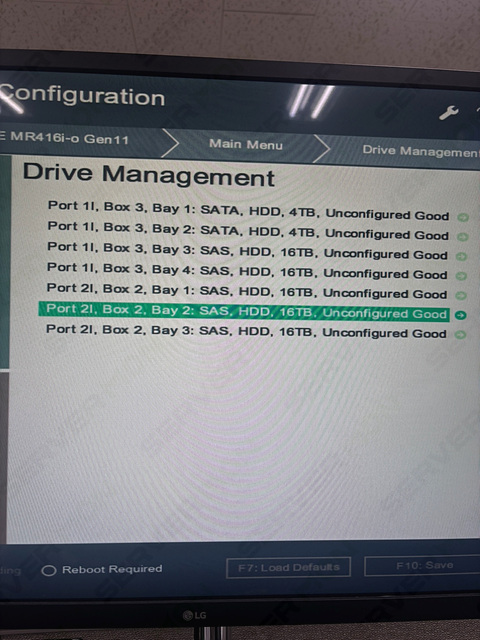

이후 디스크 장착과, 정상인식된것을 확인할 수 있습니다.
감사합니다.
