[HPE] ProLiant Gen11 메모리(DIMM) 장착 순서 및 증설 방법





안녕하세요. 주식회사 서버몬 입니다.



HPE ProLiant 서버의 메모리를 증설할 때는 단순히 빈 DIMM 슬롯에 메모리를 장착하는 것이 아니라,

CPU 구성과 DIMM Population Rule(메모리 장착 순서)을 확인해야 합니다.
이번 글에서는 HPE ProLiant Gen11 서버 중 DL360 Gen11과 DL380 Gen11을 기준으로

메모리 장착 위치와 증설 방법을 알아보겠습니다.





1. HPE ProLiant Gen11 메모리 구성



DL360 Gen11과 DL380 Gen11은 CPU 1개당 16개의 DIMM 슬롯을 제공합니다.
따라서 CPU가 1개인지 2개인지에 따라 사용할 수 있는 메모리 슬롯이 달라집니다.



CPU가 2개 장착된 경우에는 각 CPU에 연결된 메모리를 균형 있게 구성하는 것이 좋습니다.

※ CPU가 1개만 장착된 경우 두 번째 CPU에 연결된 DIMM 슬롯은 사용할 수 없습니다.

사진 설명: HPE ProLiant Gen11 서버 내부의 CPU 및 DIMM 슬롯





2. DIMM슬롯 번호 확인



HPE Gen11의 DIMM 슬롯에는 각각 번호가 표시되어 있습니다.
사진에서 확인할 수 있듯이 DIMM 슬롯에는 1~16번까지 번호가 표시되어 있으며,
메모리 장착 시에는 이 번호를 기준으로 정해진 순서에 따라 장착합니다.

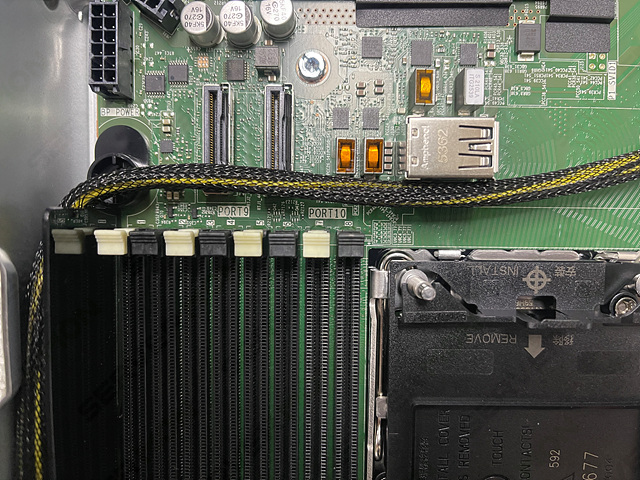

사진 설명: DIMM 슬롯 1~8번 위치



그리고 반대쪽에는 9~16번 슬롯이 배치되어 있습니다.

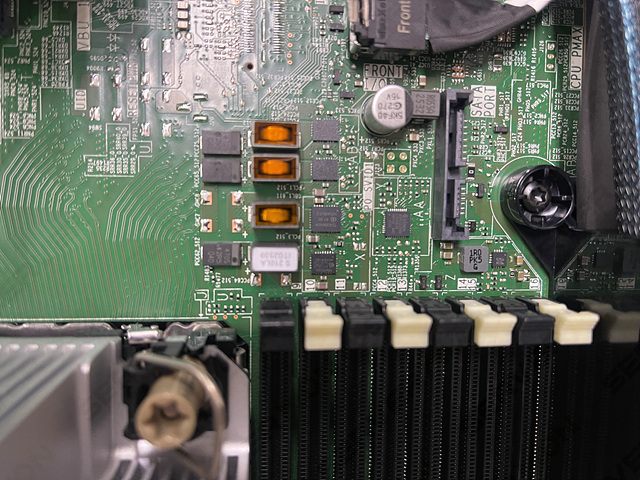

사진 설명: DIMM 슬롯 9~16번 위치





3. 메모리 장착 순서



DL360 Gen11과 DL380 Gen11의 기본 DIMM 장착 순서는 다음과 같습니다.

예를 들어
메모리 4개를 장착한다면:
3 → 7 → 10 → 14
순서로 장착합니다.
따라서 빈 슬롯이 있다고 해서 임의의 위치에 메모리를 장착하는 것이 아니라 정해진 Population Rule을 따라야 합니다.

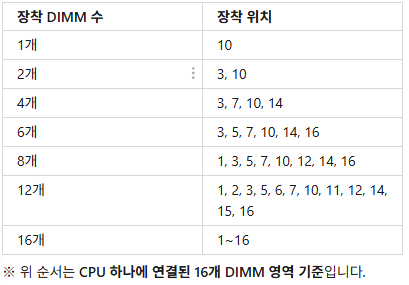

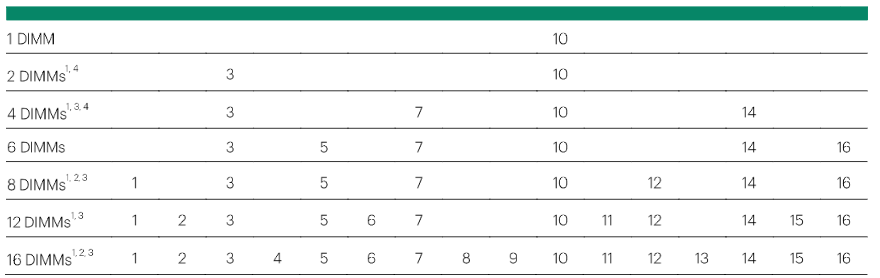

HPE 공식 문서에 안내된 ProLiant Gen11 메모리 장착 순서표입니다.

※ 출처: HPE, Server memory population rules for HPE Gen11 servers with 5th Gen Intel Xeon Scalable processors





4.메모리 증설 예시

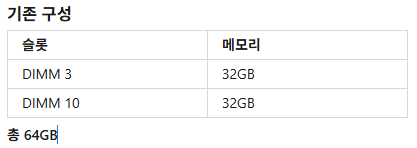

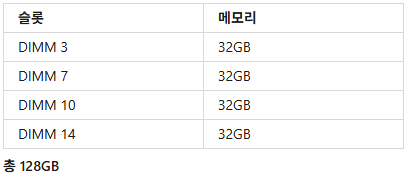

기존에 32GB 메모리 2개가 장착되어 있다고 가정해 보겠습니다.

여기에 32GB 메모리 2개를 추가한다면...

즉, 32GB × 2 → 32GB × 4 로 증설하게 됩니다.



※ 중요한 점 ※

기존에 2개가 3번 / 10번에 장착되어 있다면, 추가 메모리는 7번 / 14번에 장착합니다.





5. CPU 2개 구성에서는 어떻게 장착할까?



CPU가 2개 장착된 서버에서는 각 CPU에 연결된 메모리를 균형 있게 구성하는 것이 좋습니다.

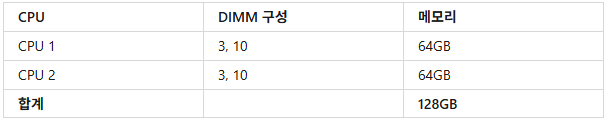

예를 들어 32GB 메모리 4개를 사용한다면:

즉, CPU 1에만 메모리를 몰아서 장착하기보다는 CPU 1과 CPU 2에 균형 있게 배치합니다.





6. 메모리 증설 전 확인사항



메모리를 추가하기 전에 다음 항목을 먼저 확인해야 합니다.
     - 서버 모델
     - CPU 개수
     - 현재 DIMM 장착 위치
     - DIMM Population Rule
     - DDR 세대
     - 메모리 용량
     - RDIMM / UDIMM
     - Rank
     - x4 / x8
     - 메모리 속도
 ※ 특히 기존 메모리와 규격이 맞지 않는 DIMM을 혼합해서 사용하는 경우에는 정상적으로 동작하지 않거나

      메모리 속도가 낮아질 수 있으므로 주의해야 합니다.





이번 글에서는 HPE ProLiant Gen11 서버의 메모리(DIMM) 장착 순서 및 증설 방법에 대해 알아보았습니다.



메모리 증설 시에는 현재 장착된 DIMM 위치를 확인하고, HPE에서 제공하는 장착 순서에 맞춰 추가 메모리를 장착하는 것이 중요합니다.



HPE ProLiant Gen11 서버의 메모리 증설을 진행하실 때 이번 내용이 조금이나마 도움이 되었으면 합니다.
