안녕하세요~! 서버몬 입니다.
본 게시물 에서는 HPE Proliant 서버의 LED별 표시하는 상태를 알아보고, 각 상황에 맞는 장애처리 방법을 설명하겠습니다.
※ 참고 장비 : HPE ProLiant DL20 Gen10

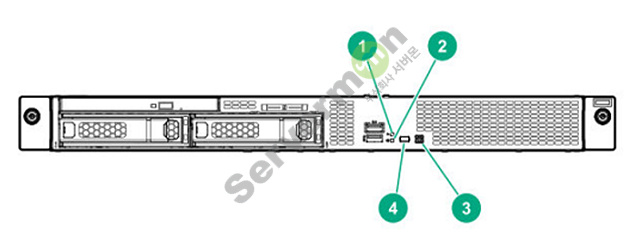

1. 전면 패널 LED
(1) 상태 LED
- 녹색으로 켜짐 : 정상
- 녹색으로 깜박임 : iLO 재부팅 중
- 주황색으로 깜박임 : 시스템의 성능이 저하됨
- 빨간색으로 깜박임 : 시스템의 상태가 심각함
(2) NIC 상태 LED
- 녹색으로 켜짐 : 네트워크에 연결됨
- 녹색으로 깜박임 : 네트워크가 활성화 됨
- LED 꺼짐 : 네트워크가 비활성화 됨
(3) 전원 LED
- 녹색으로 켜짐 : 시스템 켜짐
- 녹색으로 깜박임 : 전원 켜짐 시퀀스 수행
- 주황색으로 켜짐 : 대기모드 상태
- LED 꺼짐 : 현재 공급되는 전원이 없음
(4) UID LED
- 파란색으로 켜짐 : 활성화 됨
- 파란색으로 깜박임
* 초당 1회 깜박임 : 원격 관리 또는 펌웨어 업그레이드 진행 중
* 초당 4회 깜박임 : iLO 수동 재부팅 시퀀스 시작됨
* 초당 8회 깜박임 : iLO 수동 재부팅 시퀀스 진행 중
- LED 꺼짐 : UID가 비활성화 상태임
(★) 상태 LED 전원 장애 코드
- 위 전면 패널의 상태 LED가 빨간색으로 깜빡인다면 아래의 파트를 확인하여야 합니다.
* 초당 1회 깜박임 : 시스템보드
* 초당 2회 깜박임 : 프로세서
* 초당 3회 깜박임 : 메모리
* 초당 4회 깜박임 : 라이저 보드 PCIe 슬롯
* 초당 5회 깜박임 : FlexibleLOM
* 초당 6회 깜박임 : 착탈식 HPE 스마트 어레이 SR Gen10 컨트롤러
* 초당 7회 깜박임 : 시스템 보드 PCIe 슬롯
* 초당 8회 깜박임 : 전원 백플레인 또는 스토리지 백플레인
* 초당 9회 깜박임 : 전원 공급 장치

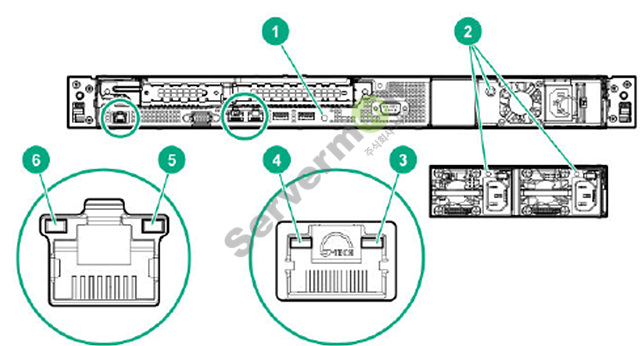

2. 후면 패널 LED
(1) UID
- 파란색으로 계속 켜짐 : 활성화됨
* 파란색 깜박임
* 초당 1회 깜박임 = 원격 관리 또는 펌웨어 업그레이드 진행 중
* 초당 4회 깜박임 = iLO 수동 재부팅 시퀀스 시작됨
* 초당 8회 깜박임 = iLO 수동 재부팅 시퀀스 진행 중
- 꺼짐 : 비활성화됨
(2) 전원 공급 장치
- 녹색 켜짐 유지 : 정상
- 꺼짐 : 다음 조건 중 하나 이상이 존재합니다.
* 전원을 사용할 수 없음
* 전원 장치 고장
* 전원 장치가 대기 모드임
* 전원 공급 오류
(3) NIC/iLO 상태
- 녹색 켜짐 유지 : 네트워크에 링크됨
- 녹색으로 깜박임 : 네트워크가 활성 상태임
- 꺼짐 : 네트워크가 작동하지 않음
(4) NIC 링크
- 녹색 켜짐 유지 : 네트워크 링크됨
- 꺼짐 : 네트워크 링크 없음
(5) iLO 상태
- 녹색 켜짐 유지 : 네트워크에 링크됨
- 녹색으로 깜박임 : 네트워크가 활성 상태임
- 꺼짐 : 네트워크가 작동하지 않음
(6) iLO 링크
- 녹색 켜짐 유지 : 네트워크 링크
- 꺼짐 : 네트워크 링크 없음
3. 드라이브 LED 정의

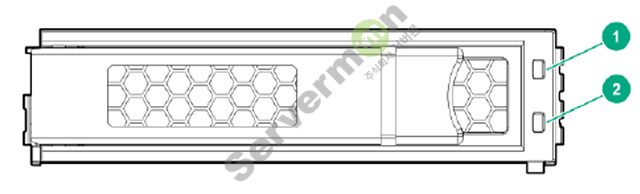

3-1. 로우 프로파일 LFF 드라이브 LED 정의.
(1) 결함(위치)
- 주황색으로 계속 켜짐 : 드라이브에 문제가 있습니다.
- 파란색으로 계속 켜짐 : 드라이브가 정상적으로 작동 중이고 관리 응용 프로그램에 의해 식별되고 있습니다.
- 황색/파란색 깜박임(초당 1회 깜박임) : 드라이브가 실패했거나, 이 드라이브에 대한 고장 예상 경고가 수신되었
습니다. 또한 드라이브가 관리 응용 프로그램에 의해 식별되었습니다.
- 황색 깜박임(초당 1회 깜박임) : 이 드라이브에 대해 고장 예측 경고가 수신되었습니다. 드라이브를 가능한 한
빨리 교체하십시오.
(2) 온라인(활동)
- 녹색 켜짐 유지 : 드라이브가 온라인 상태이며 활동이 없습니다.
- 녹색 깜박임(초당 4회 깜박임) : 드라이브가 정상적으로 작동 중이고 활동이 있습니다.
- 녹색 깜박임(초당 1회 깜박임) : 드라이브 상태는 다음 중 하나입니다.
* 재구성 중
* RAID 마이그레이션 수행 중
* 스트라이프 크기 마이그레이션 수행 중
* 용량 확장 수행 중
* 논리 드라이브 확장 수행 중
* 지우는 중
* 예비 부품 활성화
- 꺼짐 : 드라이브가 RAID 컨트롤러에 의해 구성되지 않았거나 예비 드라이브입니다.

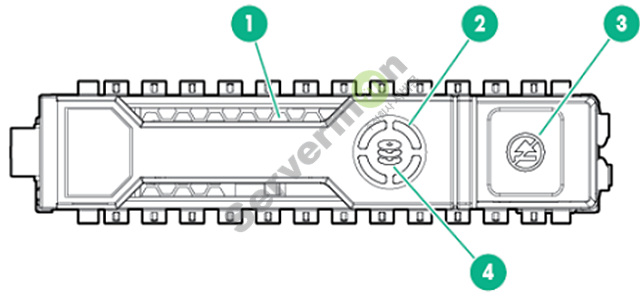

3-2. 핫플러그 드라이브 LED 정의
(1) 찾기
- 파란색 켜짐 유지 : 호스트 애플리케이션이 드라이버를 식별 중입니다.
- 파란색 깜박임 : 드라이브 캐리어 펌웨어가 업데이트 중이거나 업데이트를 필요로 합니다.
(2) 작동 링
- 녹색으로 회전 : 드라이브 작동
- 꺼짐 : 드라이브가 작동하지 않음
(3) VMware 패치
- 흰색 켜짐 유지 : 드라이브를 제거하지 마십시오. 드라이브를 제거하면 한 개 이상의 논리 드라이브에 오류가
발생합니다.
- 꺼짐 : 드라이브를 제거해도 논리 드라이브에 오류가 발생하지 않습니다.
(4) 드라이브 상태
- 녹색 켜짐 유지 : 드라이브가 한 개 이상의 논리 드라이브의 구성원입니다.
- 녹색으로 깜박임 : 드라이브 상태는 다음 중 하나입니다.
* 재구성 중
* RAID 마이그레이션 수행 중
* 스트라이프 크기 마이그레이션 수행 중
* 용량 확장 수행 중
* 논리 드라이브 확장 수행 중
* 지우는 중
* 예비 부품 활성화
- 황색/녹색 깜박임 : 드라이브가 한 개 이상의 논리 드라이브의 구성원이며 드라이브에 오류가 발생할 것으로
예측됩니다.
- 주황색으로 깜박임 : 드라이브를 구성할 수 없으며 드라이브에 오류가 발생할 것으로 예측합니다.
- 황색 켜짐 유지 : 드라이브에 문제가 있습니다.
- 꺼짐 : 드라이브가 RAID 컨트롤러에 의해 구성되지 않았거나 예비 드라이브입니다.
부록. 장비별 LED위치

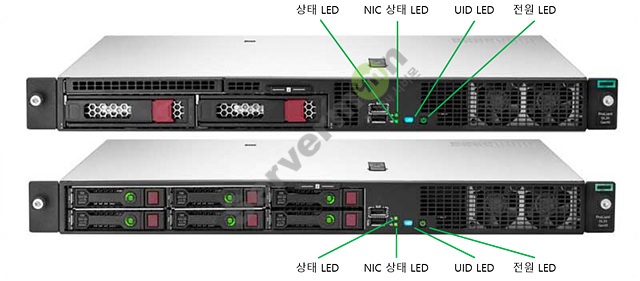

- HPE ProLiant DL20 Gen10

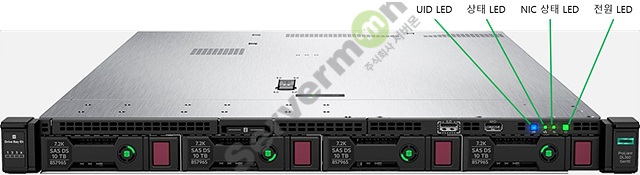

- HPE ProLiant DL360 Gen10

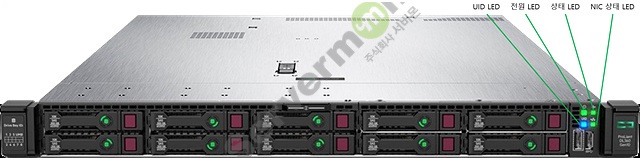

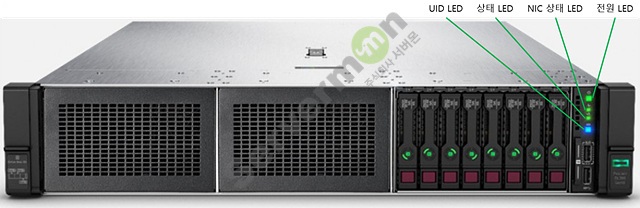

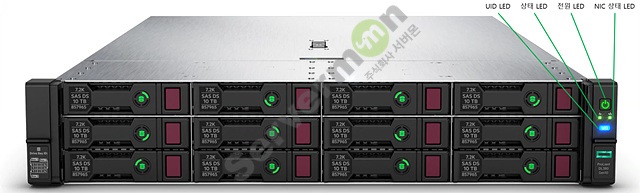

- HPE ProLiant DL380 Gen10

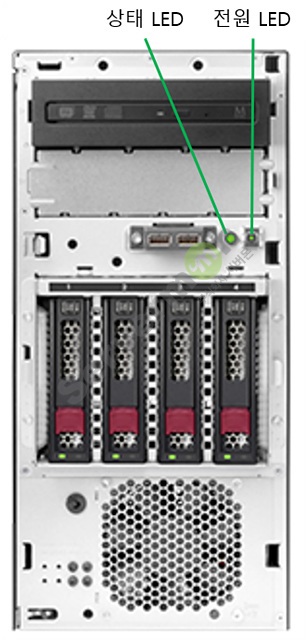

- HPE ProLiant ML30 Gen10

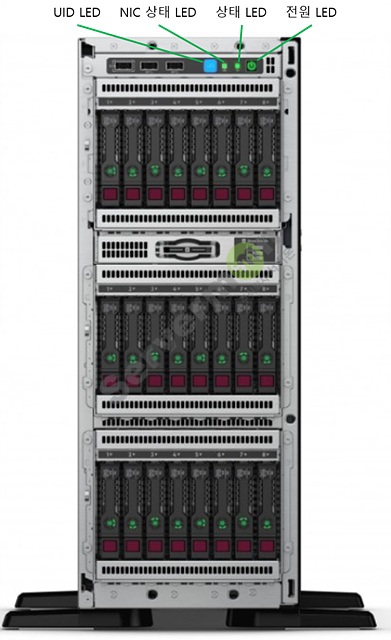

- HPE ProLiant ML350 Gen10
