[HPE] HPE ProLiant DL20 Gen10 – Smart Array E208i & P408i Raid Controller 장착 방법

HPE ProLiant DL20 Gen10 서버의 경우 추가 옵션으로 Smart Array E208i 또는 P408i Raid Controller을 장착 할 수 있습니다.



# E208i 와 P408i Raid Controller 장착 방법은 100% 동일 하며, 두 컨트롤러의 외관은 거의 유사 하므로 동일하게 진행 하시면 됩니다.

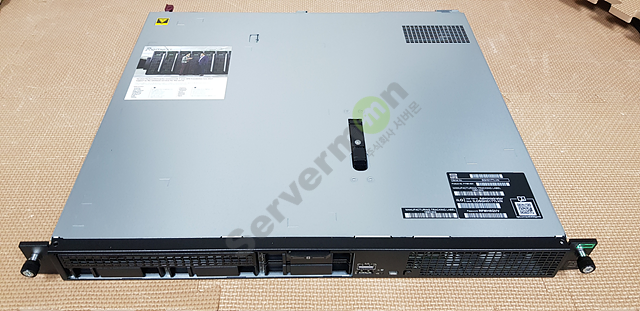

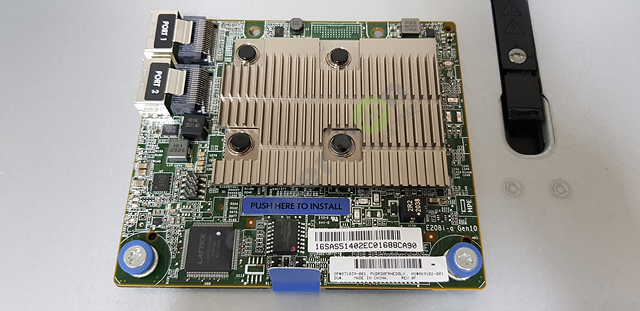

1. 하기 장비는 HPE ProLiant DL20 Gen10 장비로서 E208i RAID 컨트롤러를 장착할 예정 입니다. (사진상의 CARD가 E208i RAID 컨트롤러 입니다.)

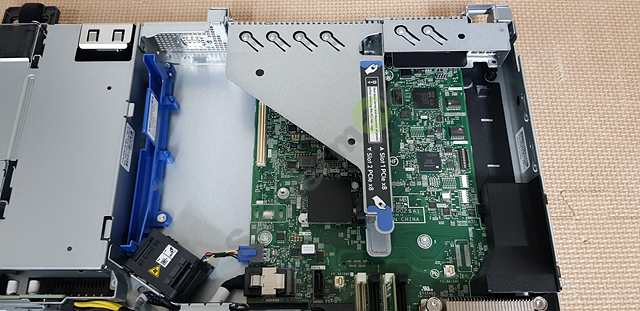

2. 서버 상단의 덮개를 열고 컨트롤러가 장착될 위치를 확인 합니다.

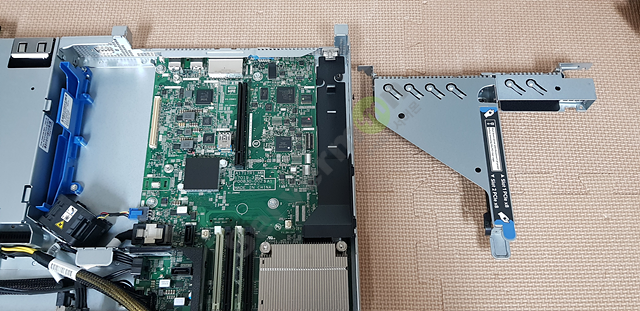

3. 카드 장착을 위하여 Riser 슬롯을 우선적으로 제거 합니다.

(Riser 슬롯은 파란색으로 표시된 두 부분을 잡고 몸 쪽으로 당기면 보드에서 분리 됩니다.)

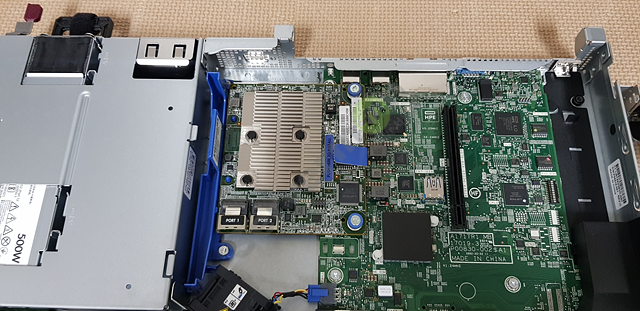

4. E208i RAID 컨트롤러를 사진과 같이 장착 후 파란색으로 되어 있는 나사를 시계방향으로 돌려서 보드에서 이탈하지 않도록 장착 합니다.

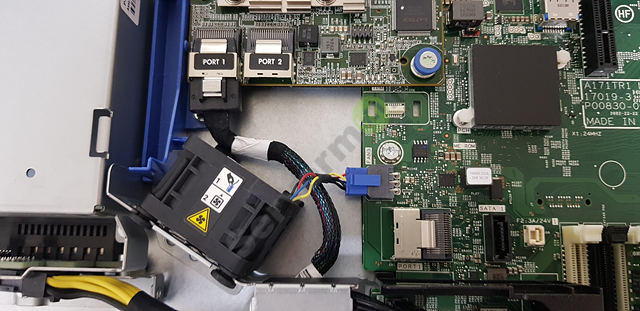

5. 기존 보드에 꼽혀 있는 Mini SAS 케이블을 탈착하여 E-208i의 PORT 1에 꼽습니다.

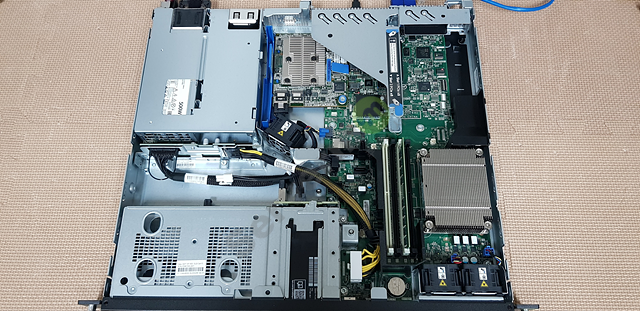

6. 장착과 선 정리가 끝난 모습 입니다.



7. 장착이 완료 되었음에도 Smart Storage Administrator 에서 정상적인 인식이 되지 않는다면 하기의 절차대로 RAID 모드가 AHCI 모드가 아닌 Smart Array 모드로의 변경이 필요 합니다.

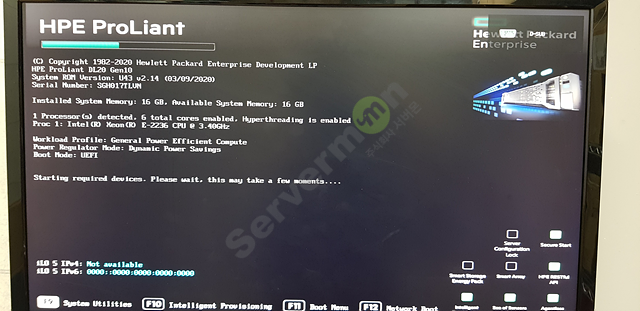

시스템 부팅 시 하기의 화면에서 F9를 눌러 BIOS에 진입 합니다.

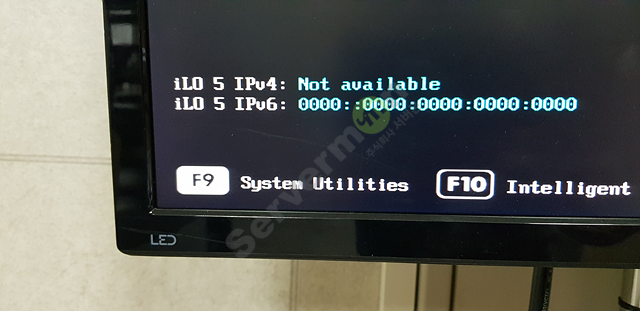

8. F9를 누르게 되면 하단의 F9 부분이 음영 표시 됩니다.

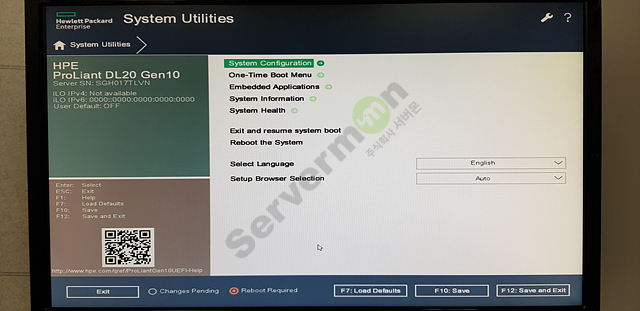

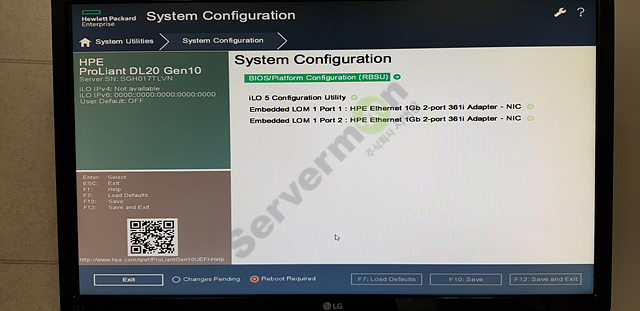

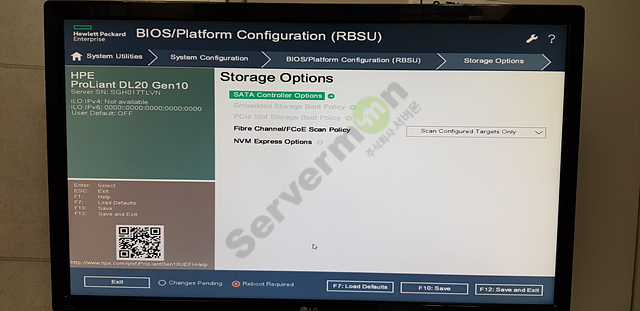

9. BIOS 진입 시 하기의 사진을 참고하여 차례대로 진입 합니다.

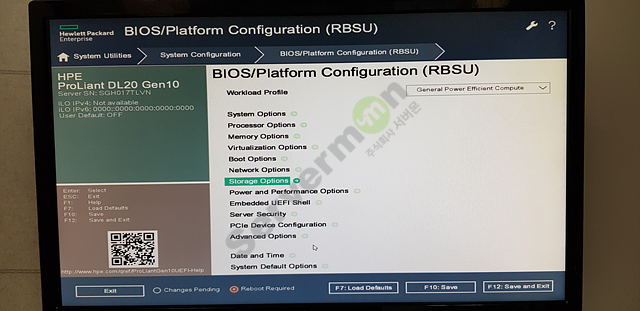

F9 -> Sysyem Configuration ->BIOS Platform Configuration (RBSU) -> Storage Option -> SATA Controller Option

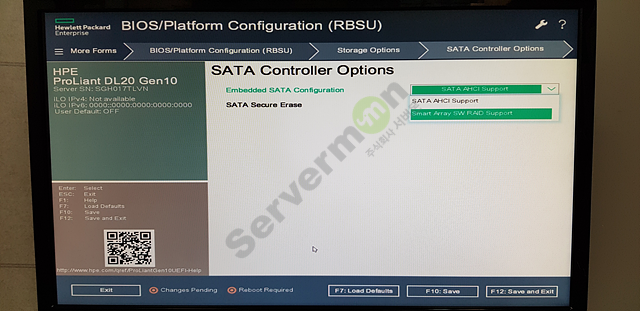

10. 하기 화면에서 모드를 “SATA AHCI Support Support”로 되어 있는 것을 “ Smart Array SW RAID Support”러 변경 후 “F12” 키를 눌러서 저장 후 BIOS에서 빠져 나옵니다.

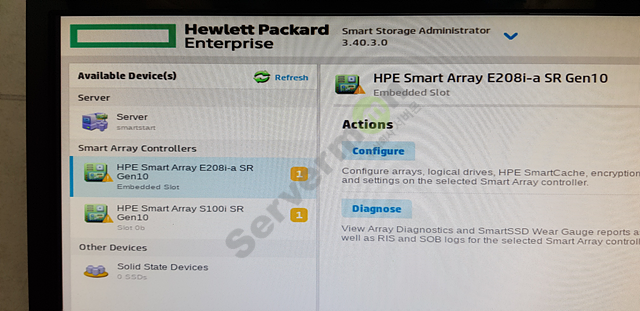

11. 재부팅 후 Smart Storage Administrator에 진입 후 확인 시 하기의 사진과 같이 추가 된 E208i RAID 컨트롤러를 확인 할 수 있습니다.

(노란색 경고 표시는 현재 RAID 구성이 되어 있지 않아서 발생하는 오류 이므로 무시 하셔도 됩니다. RAID 구성을 진행 하게 되면 사라 집니다.)
