본 게시물 에서는 랙의 선택 방법과 HPE 서버의 레일킷 장착 방법에 대해 알아보도록 하겠습니다.



랙이란 ?

 랙이란 쉽게 서버 관련 장비들을 모아서 잘 쌓아둘수 있게 고안된 장비입니다.

서버나 스위치 방화벽등 정보처리장치들을 올려놓는 선반으로 통칭할 수 있습니다.

전문적으로는 정보처리장치들을 구성할때 작은 공간을 효율적으로 구성하고 장비들을 안전하게 보호하기 위하여 사용하며 각종 정보처리 장치들을 국제규격(IEC), EIA, DIN 의 요구사항에 맞게 층별로 쌓아두며 수납 장착할수 있도록 만든 철제 프레임이다. 보통 19인치 네트워크랙, 하프랙, 쿼터랙 등으로 분류합니다.

랙 높이 선정

표준 높이는 1.75 인치 (44.45 mm)(랙유닛/1U)의 배수로 정해지며 산업 표준 높이는 42U 입니다.

랙 높이는 장비 상황에 맞게 구매 하면 됩니다.

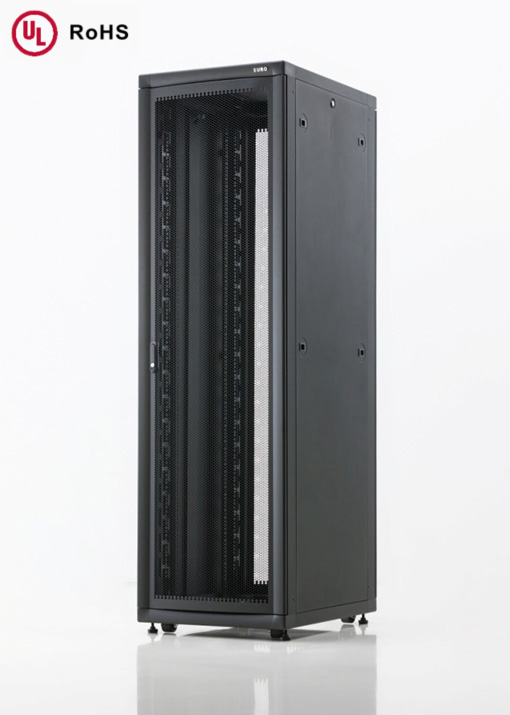

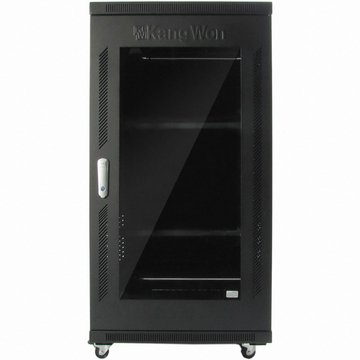

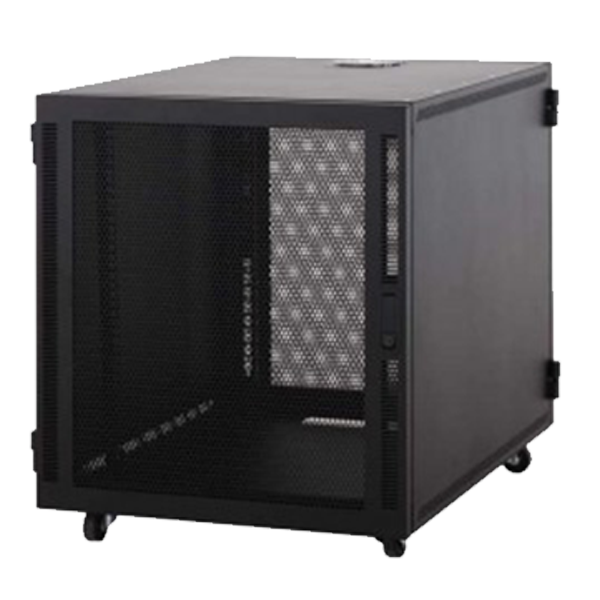

미니랙 (5~14U)	하프랙 (20~22U)	풀랙 (40~46U)



네트워크랙 과 서버랙의 차이

 일반 네트워크랙과 서버랙의 차이는 랙 사이즈의 깊이(Depth)에 따라 네트워크랙과 서버랙으로 구분합니다.

기본적으로 둘다 19인치 국제 표준 규격으로 제작되어 은 600mm가 기본으로 동일하지만, 깊이가 네트워크랙의 경우 750mm~800mm 서버랙의 경우 950mm~1000mm가 표준적으로 사용 됩니다.

* 서버랙은 브라켓만 있다면 네트워크 장비를 거치할 수 있으나 네트워크 랙의 경우 서버 장비 거치가 불가능 합니다.

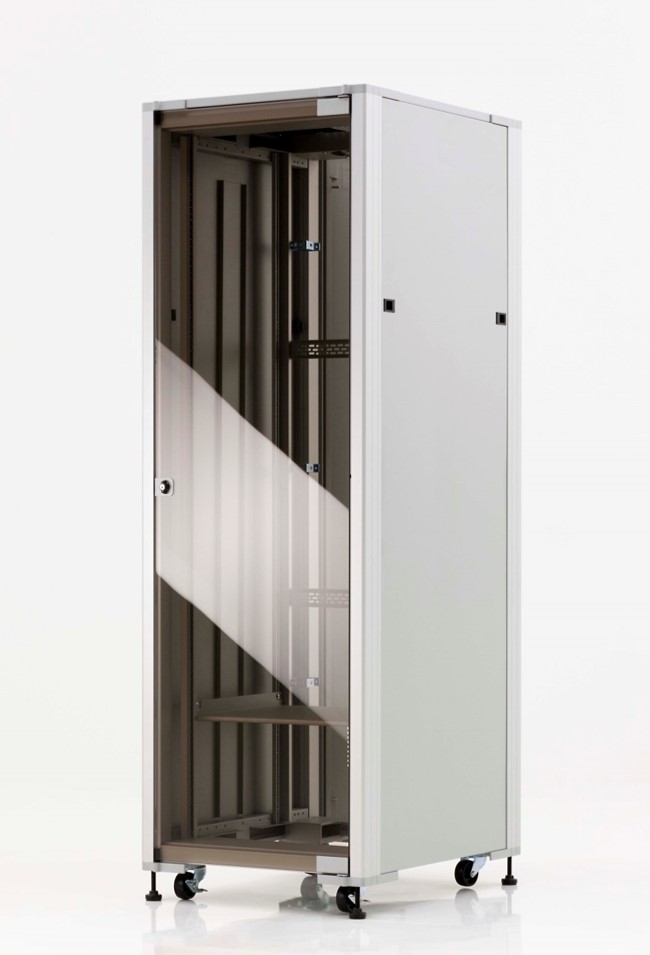

네트워크랙	서버랙





HPE 서버 레일킷(Rail Kit) 장착법

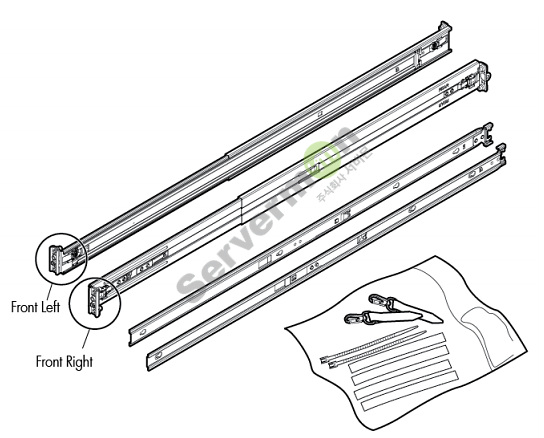

위 구성품의 서버 레일의 방향 마킹을 확인합니다.

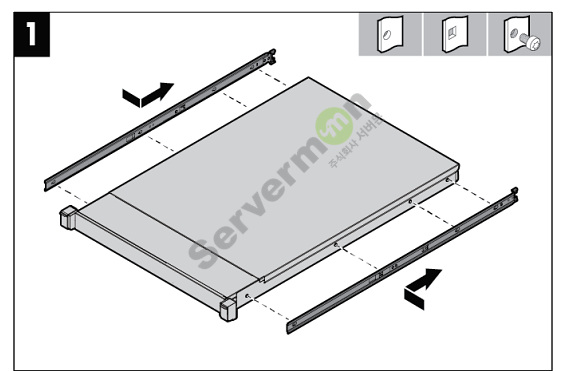

서버에 슬라이딩 레일을 설치 합니다.

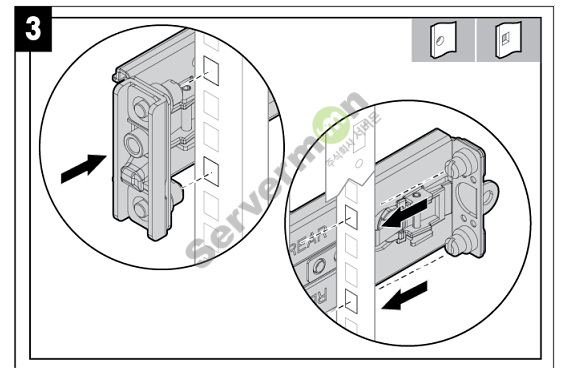

레일을 랙의 알맞은 위치에 장착 합니다.

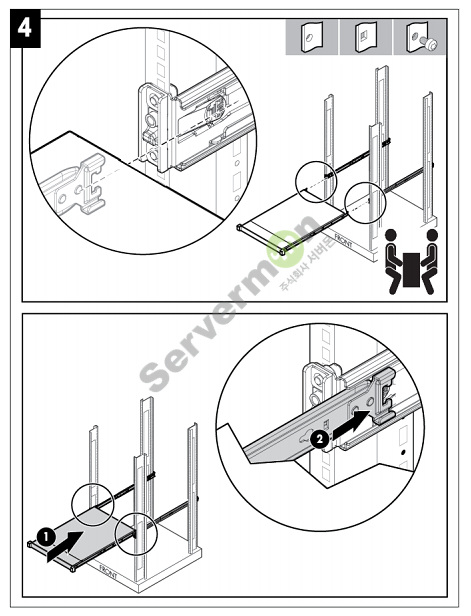

서버를 랙의 레일에 맞춰 넣습니다. 트레이가 제대로 맞물리면 레일이 맞물리며 제자리에 고정됩니다.
