[HPE] Virtual NIC 설정을 통한 로컬에서의 iLO5 관리 페이지 접속



안녕하세요. 주식회사 서버몬 입니다.

이번에는 HPE Gen10 서버에서 제공하는 Virtual NIC을 활용 하여 로컬 서버 상에서 iLO5의 관리 웹 페이지에 접속 하는 방법에 대해 알아 보도록 하겠습니다.



기존에는 iLO 설정 후에 별도의 네트워크 설정 후 로컬이 아닌 타 서버 또는 PC 상에서 관리 페이지에서 접근을 할 수 있었지만, 로컬 서버내에 Virtual NIC을 활성화 한 후 가상의 인터페이스를 생성 하여 iLO5 관리 웹 페이지에 접속 할 수 있습니다.

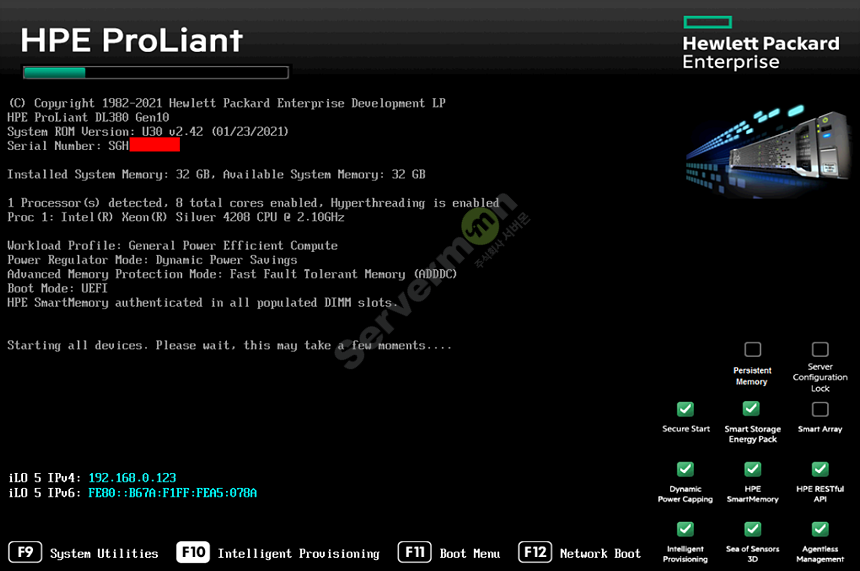

1. 서버의 전원이 켜지면 "F10"을 눌러서 Intelligent Provisioning에 진입 합니다.

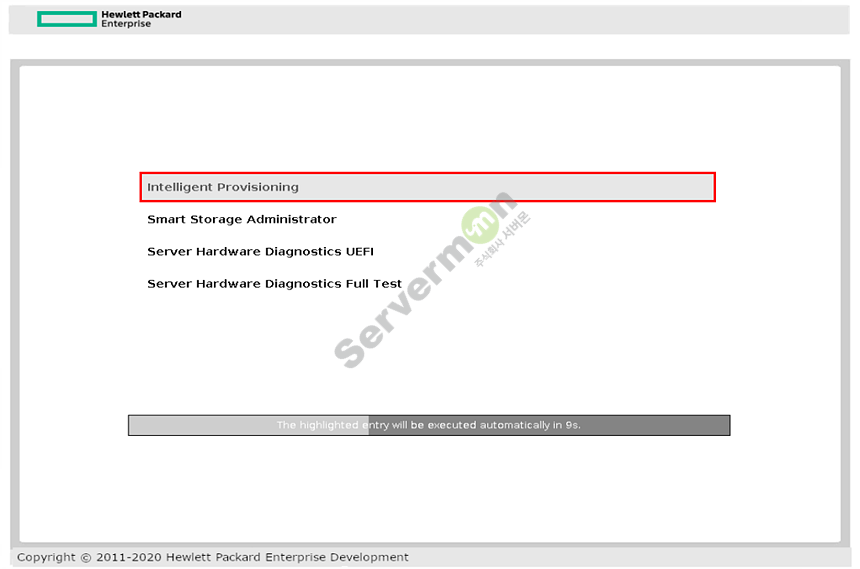

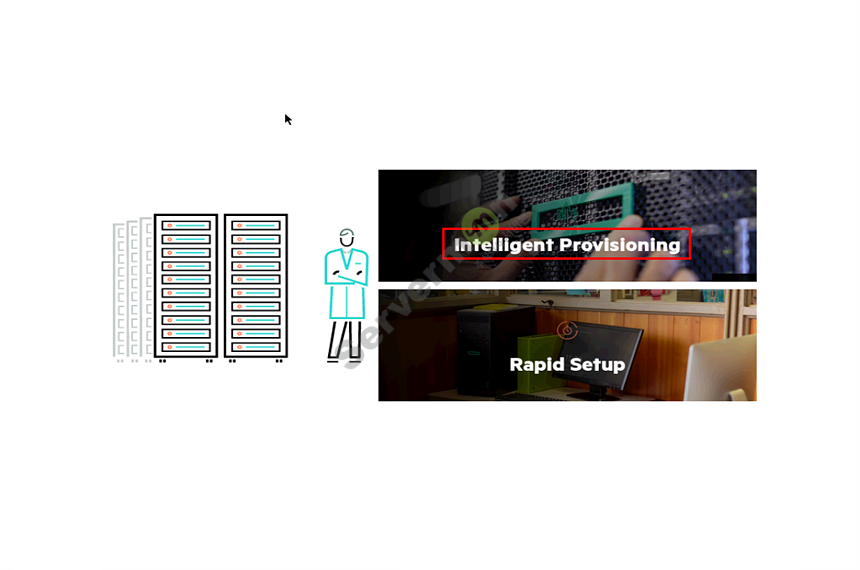

2. "Intelligent Provisioning"을 선택 합니다.



3. 다음 나오는 화면에서 "Intelligent Provisioning" 을 선택 합니다.

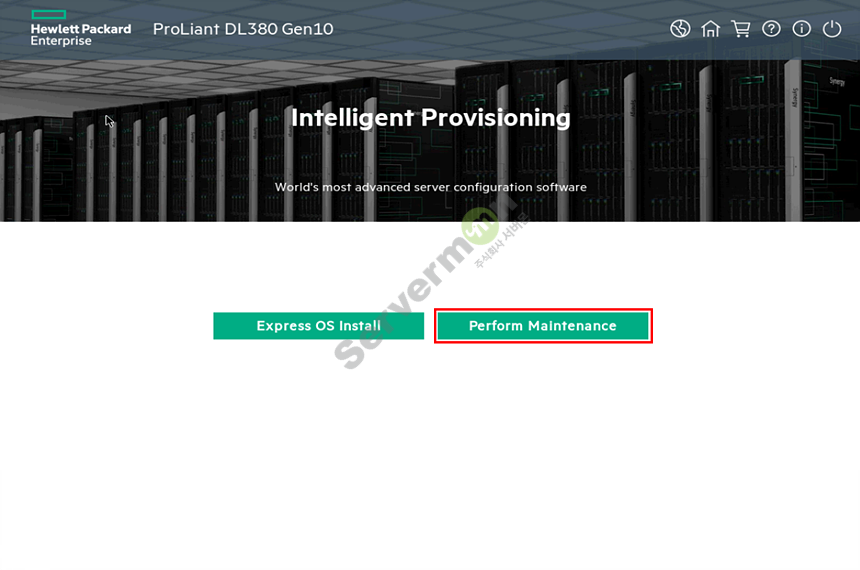

4. "Perform Maintenance"을 선택 합니다.

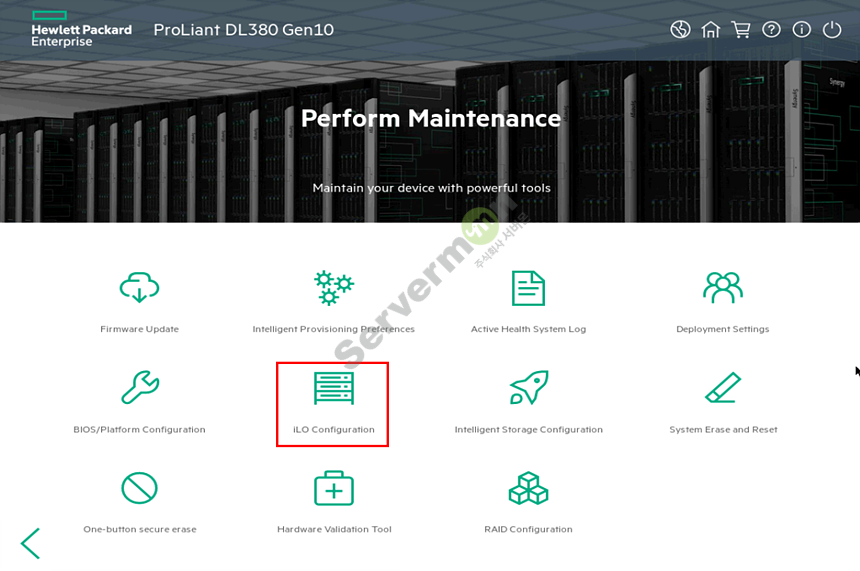

5. iLO Virtual NIC 기능을 활성화 하기 위하여 "iLO Configuration" 을 선택 합니다.

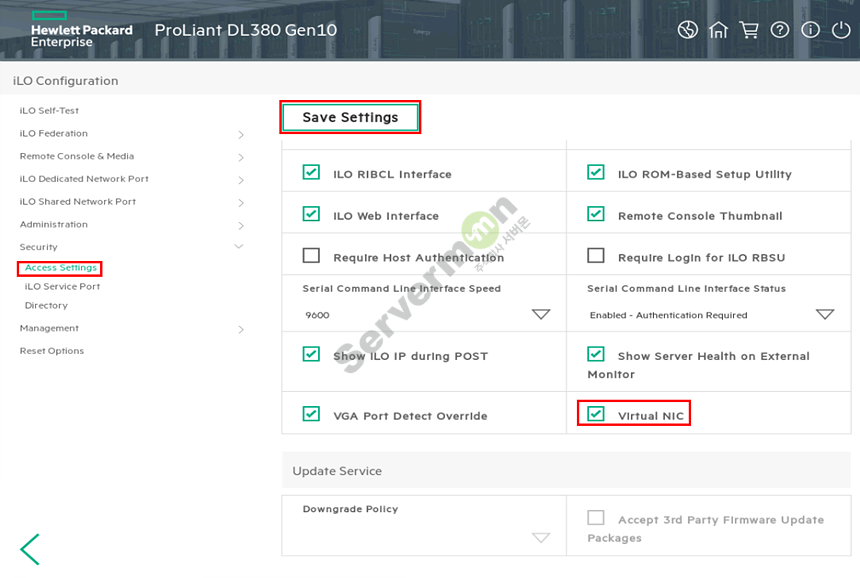

6. Access Settings -> "Virtual NIC" 체크 박스에 체크 후 "Save Settings" 를 눌러 설정을 저장 합니다.

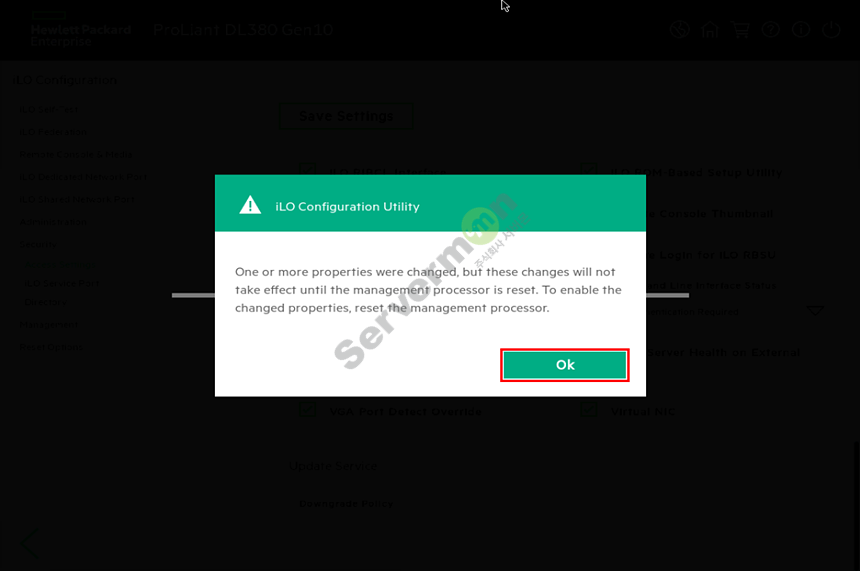

7. 다음 나오는 화면에서 "OK" 를 클릭 합니다.

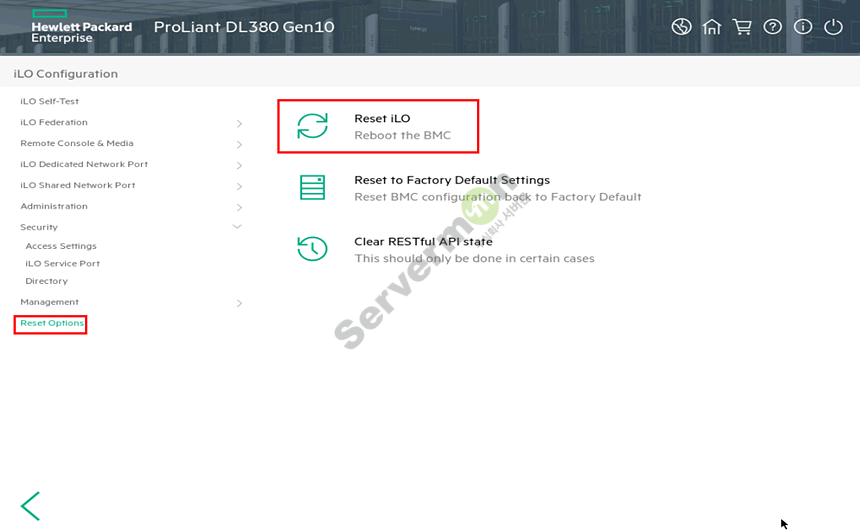

8. 주의!!! Reset Options -> Reset iLO 를 꼭 실행 해 줘야 정상적으로 적용이 됩니다.

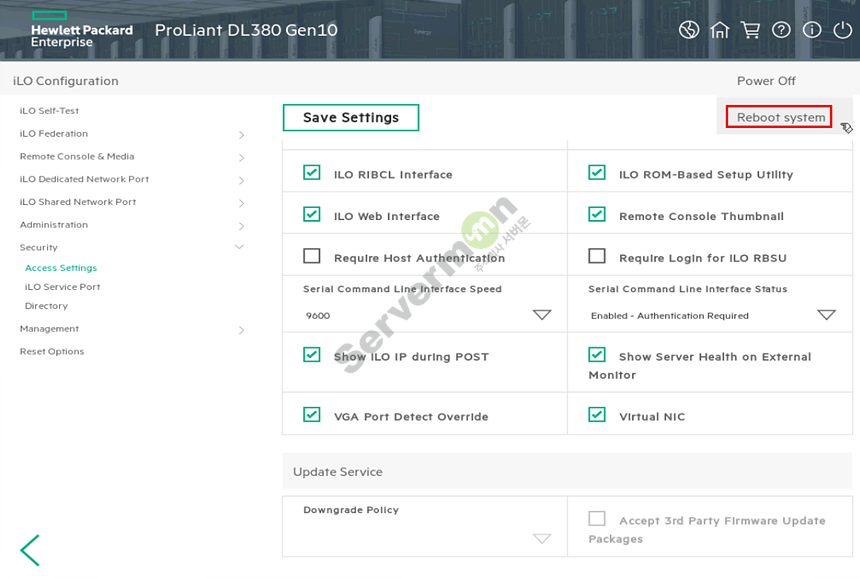

9. 이후 "Reboot system"을 선택하여 시스템을 리부팅 합니다.

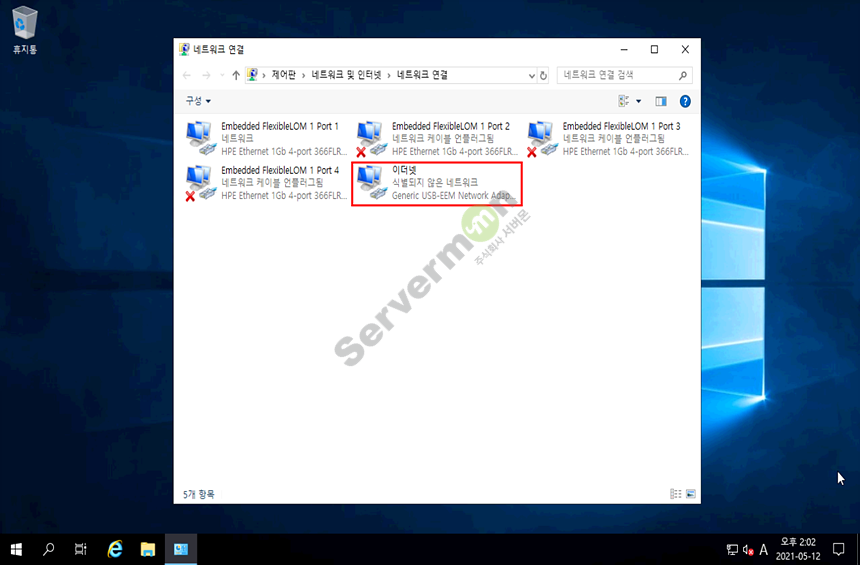

10. 이후 OS에 부팅해서 확인 하면 하기의 이미지와 같이 가상의 네트워크 인터페이스가 잡혀 있는 것을 확인 할 수 있습니다.  (별도의 IP 설정을 하지 않아도 됩니다.)

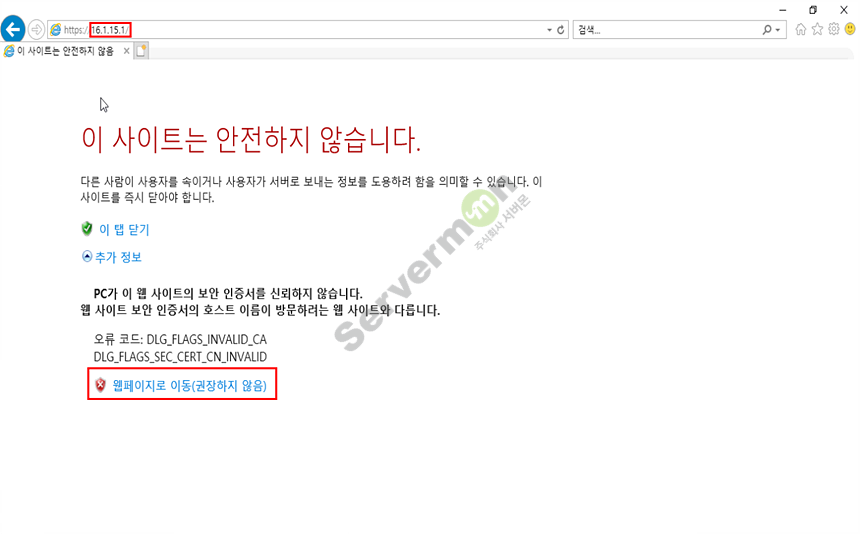

11. 익스플로러를 열고 기본 할당된 IP 주소인 "16.1.15.1"로 접속 합니다. (기본 디폴트 IP는 모든 장비가 동일 합니다.)

     "추가 정보"를 클릭 하고 "웹페이지로 이동(권장하지 않음)"을 선택 합니다.

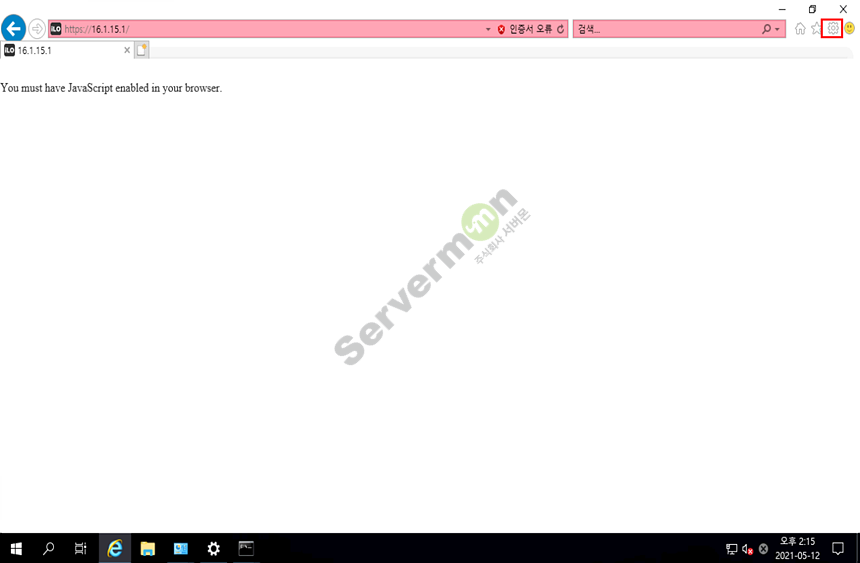

12. 현재 익스플로러에서 JavaScript를 사용 못하게 막혀 있는 경우 하기의 메세지와 함께 접속이 되지 않습니다.

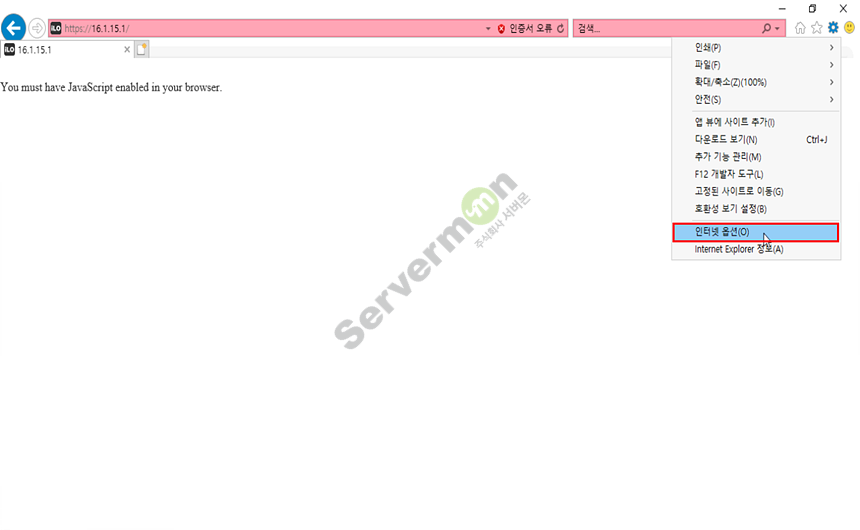

13. JavaScript를 사용할 수 있게 하기 위하여 "도구" -> "인터넷 옵션(O)" 를 선택 합니다.

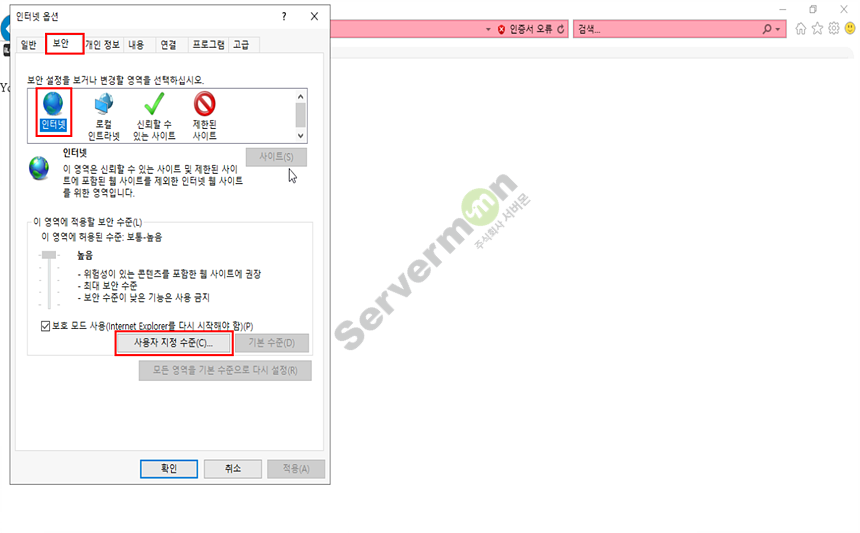

14. "보안"탭의 "인터넷" 을 선택 한 후 "사용자 지정 수준(C)"을 선택 합니다.

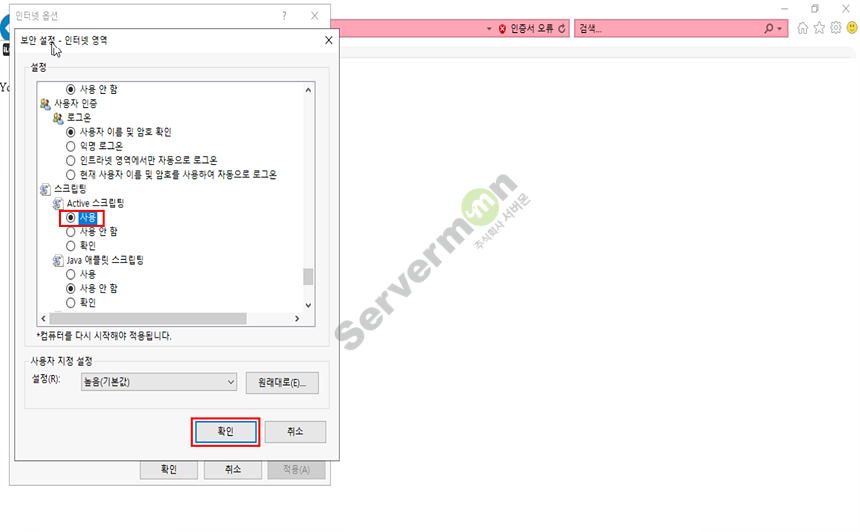

15. "스크립팅" 항목으로 이동 하여 "Active 스크립팅" 항목을 "사용" 으로 변경 후 "확인"을 클릭 하고 빠져 나옵니다.

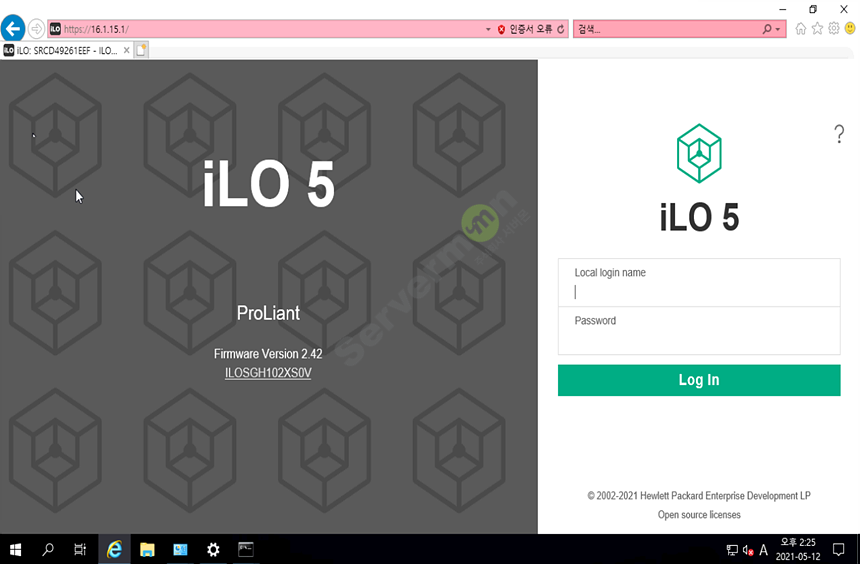

16. 다시 "16.1.15.1"로 접속 해 보시면 하기와 같이 iLO5 관리 웹 페이지에 정상적으로 접속 되는 것을 확인 할 수 있습니다.

이상 입니다.

감사 합니다.
