[NW] CAT.5e UTP케이블 (랜선) 제작방법

안녕하세요. 주식회사 서버몬 입니다.



오늘은 랜케이블 제작 방법에 대하여 소개해드리려고 합니다.

UTP 케이블이란 Unshielded Twisted-Pair 의 약자로써 절연체로 감싸여있지 않은

Twisted-Pair 꼬여있는 한쌍의 선을 의미합니다.

네트워크 장비사이에 통신을 위한 케이블로 오늘날 일반적으로 장비간 통신을 위하여

가장 많이 사용되는 케이블 입니다.

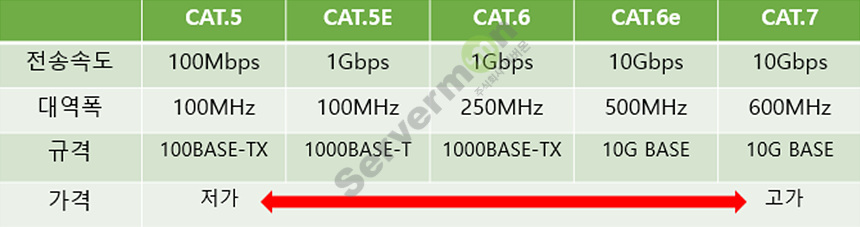

UTP 케이블은 카테고리에 따라서 데이터 전송가능 대역폭과 용도에 따라 분류를 하게 됩니다.

가장 널리 사용되는 CAT.5E 케이블을 제작해보도록 하겠습니다.

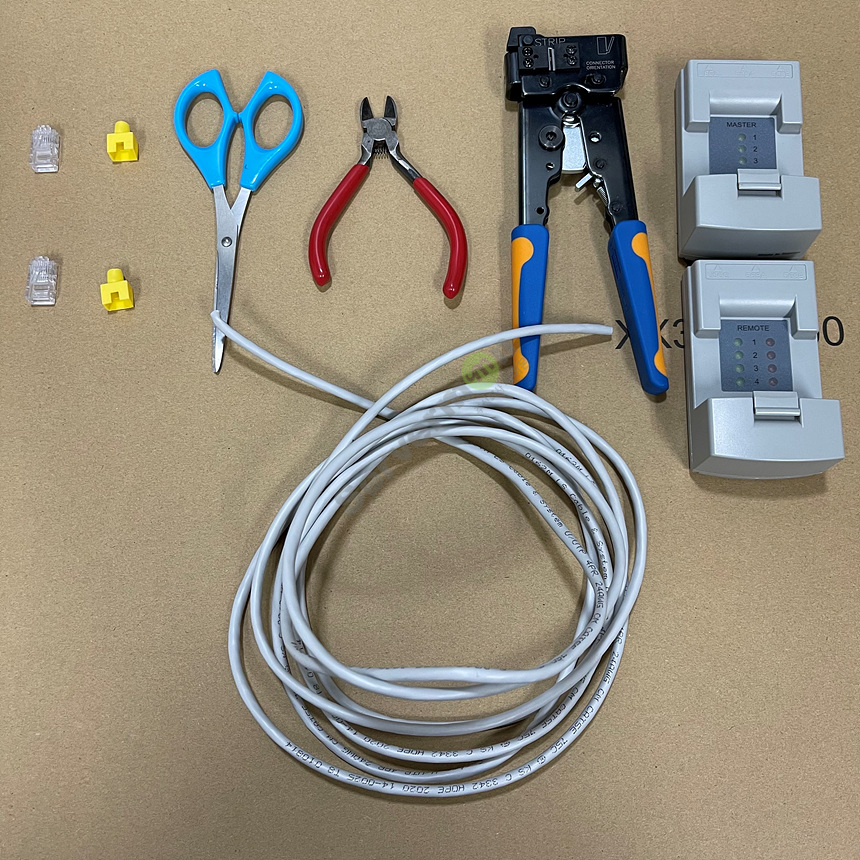

1.준비물

RJ45 커넥터, RJ45 보호캡, 가위, 니퍼, UTP 스트리퍼, 랜 케이블 테스터기, UTP 5E 랜케이블

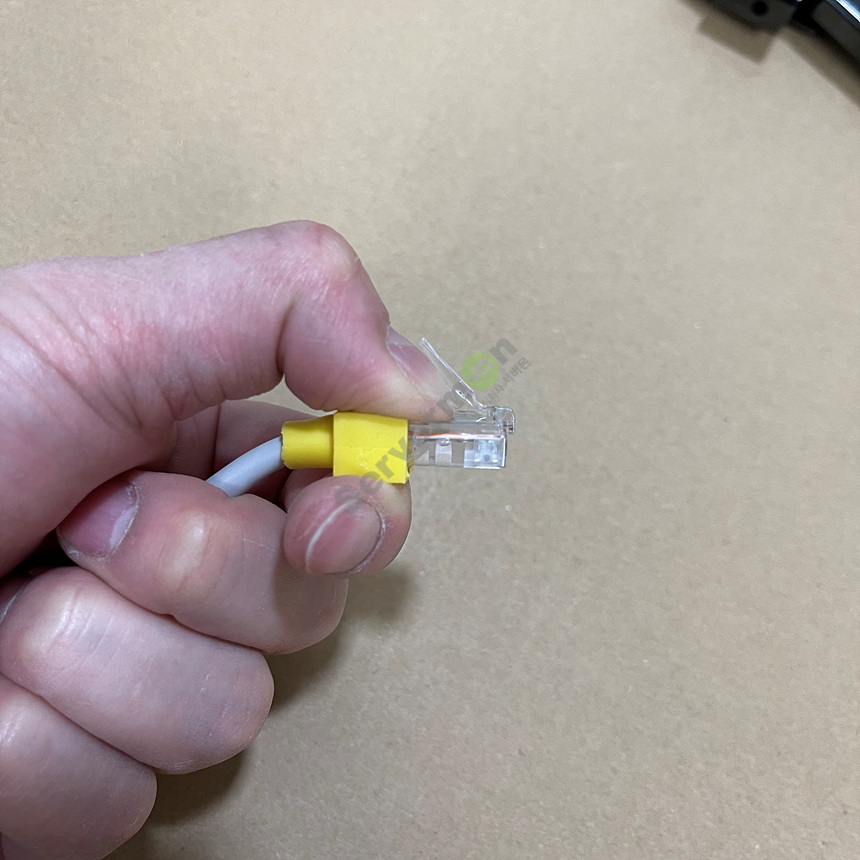

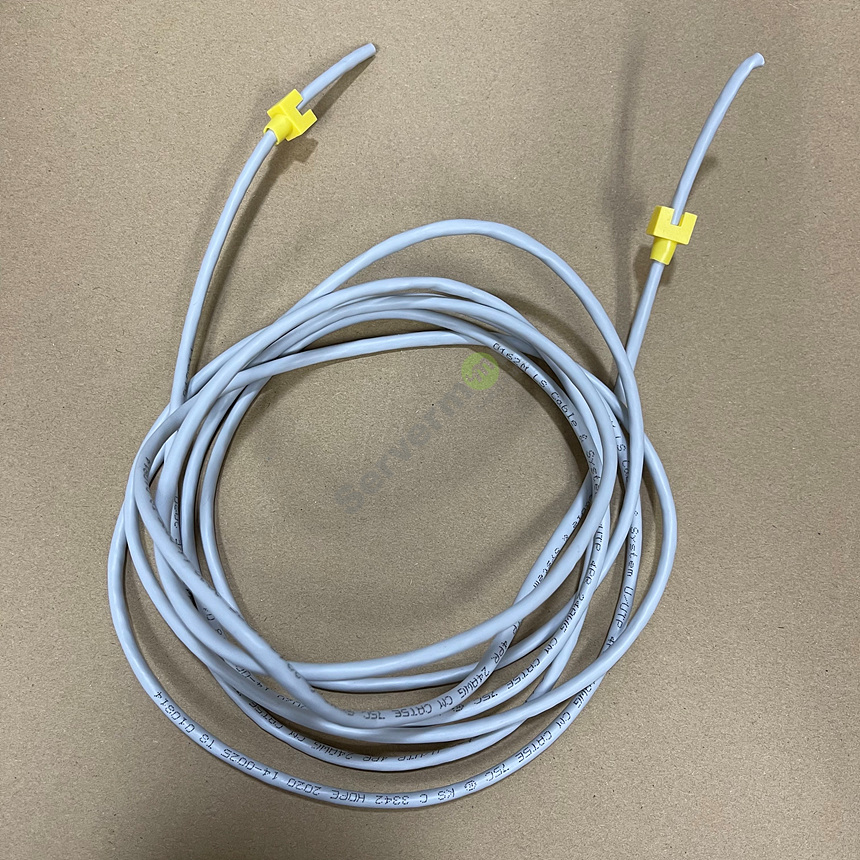

2. RJ45 보호캡을 끼워줍니다.

외부 환경으로부터 랜케이블을 보호하는 용도의 캡이며 필수 항목은 아닙니다.

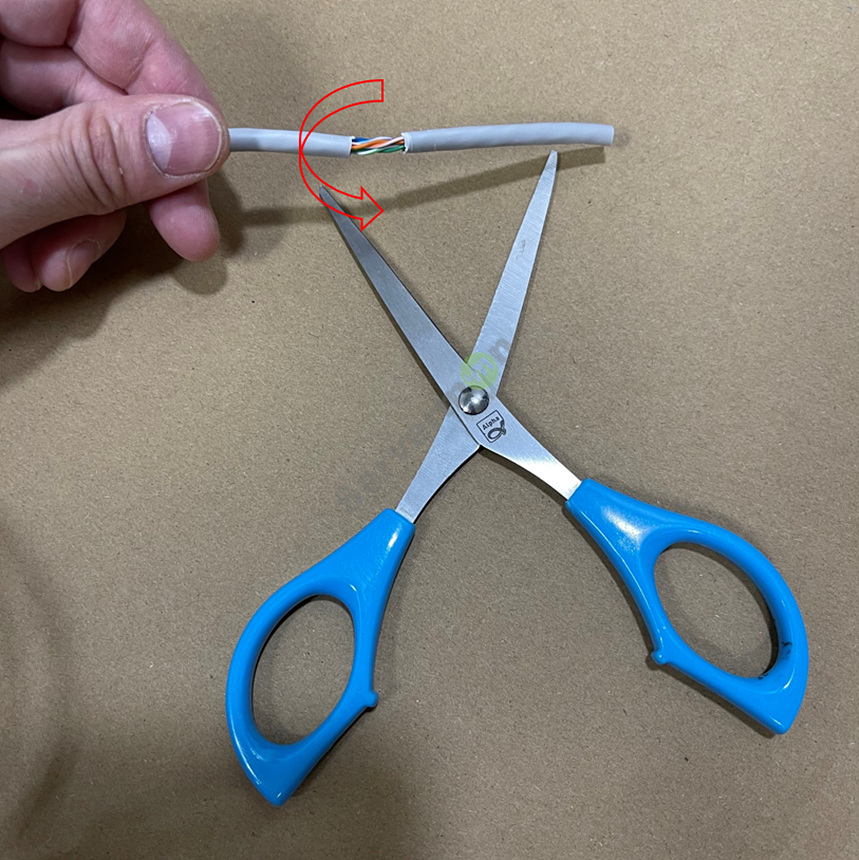

3. 가위로 두바퀴정도 돌려 케이블을 탈피시켜줍니다.

과도한 힘으로 탈피를 시도할 경우 내부 구리선 피복에 타격이 가해져 통신에 장애가 생길수 있으니 주의하도록 합니다.

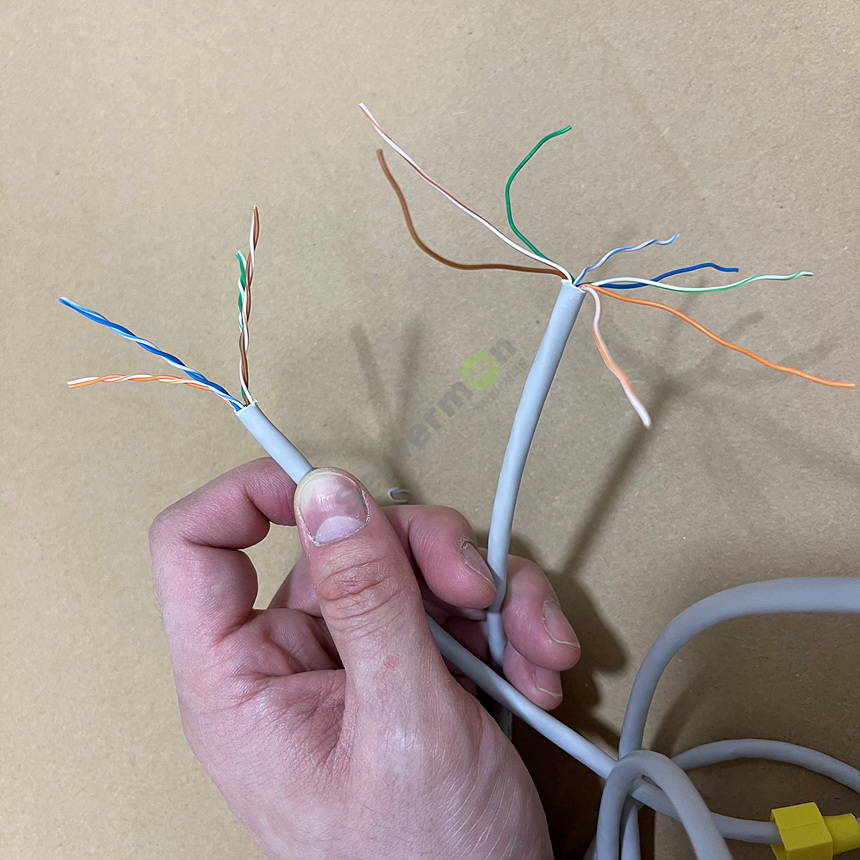

4. 4쌍의 선을 모두 풀어주도록 합니다.

UTP 케이블이 꼬임선으로 구성되어 있는 이유는 잡음을 방지 하기 위해서 입니다.

꼬여있는 선이 인접하는 부분, 즉 선과 선이 만나는 지점에서 서로 반대방향의 전류가 만나게 되어

잡음으로 인해 만들어진 전류는 상쇄되어 전류의 강도가 약해지기 때문입니다.

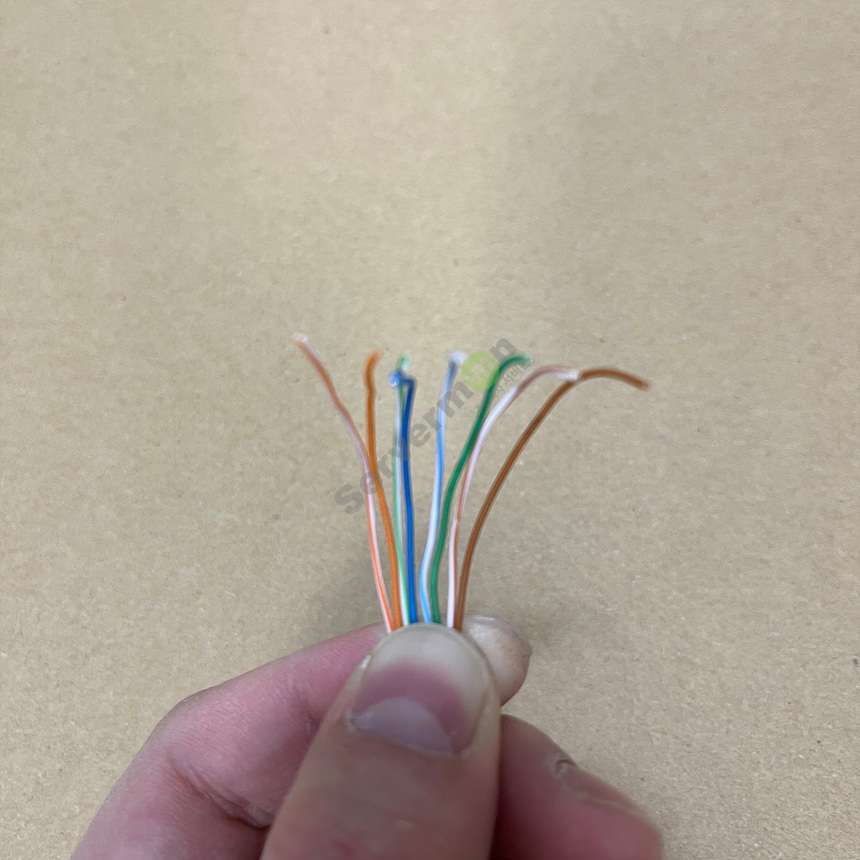

5. 흰주 주 흰녹 파 흰파 녹 흰갈 갈 순서로 구리선을 가지런히 배열해 줍니다.

구리선을 엄지손톱 크기정도가 남을 정도로 니퍼로 잘라줍니다. 약 1.5cm

용도에 따라 4가닥 혹은 8가닥을 사용하나 보편적으로 100Mbps 이상과 PoE 를 위하여 8가닥을 모두 사용합니다.

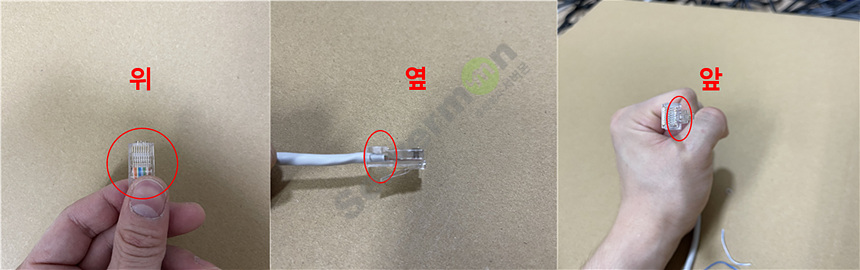

6. RJ45의 금속판이 위로 보이게 한다음 구리선을 끝까지 밀착 시키도록 넣어줍니다.

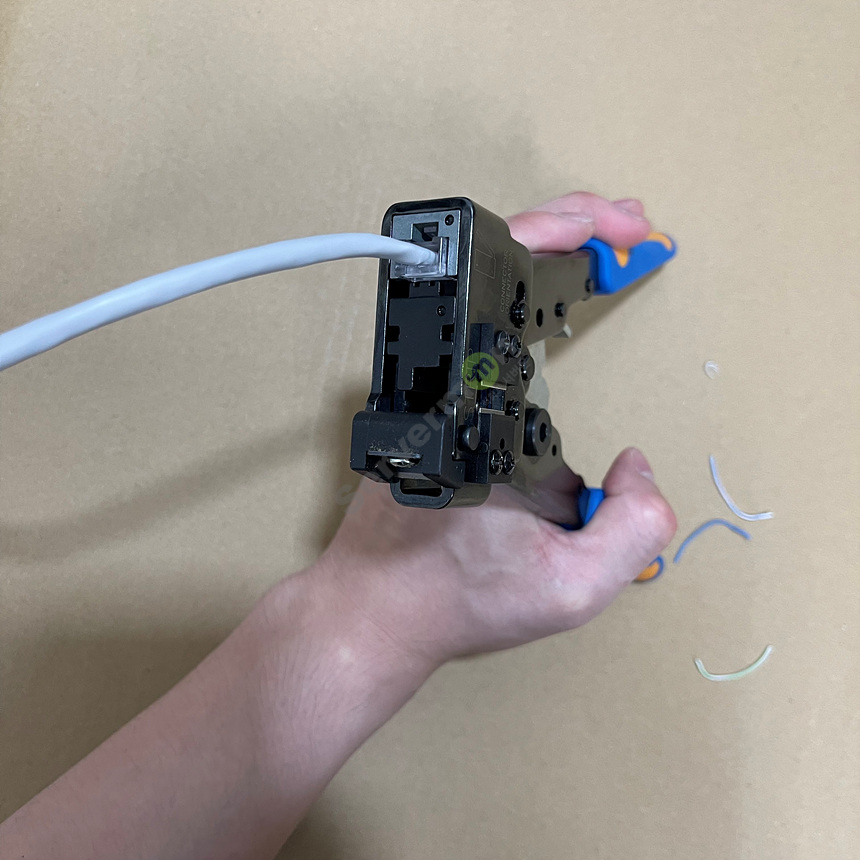

7. 스트리퍼를 이용하여 RJ45를 꽉 눌러주도록 합니다.

8. RJ45 탈착 부분에 엄지손가락을 넣어 살짝 들어줍니다.

기분좋은 소리와 함께 삽입이 조금 더 잘된다는 꿀 TIP

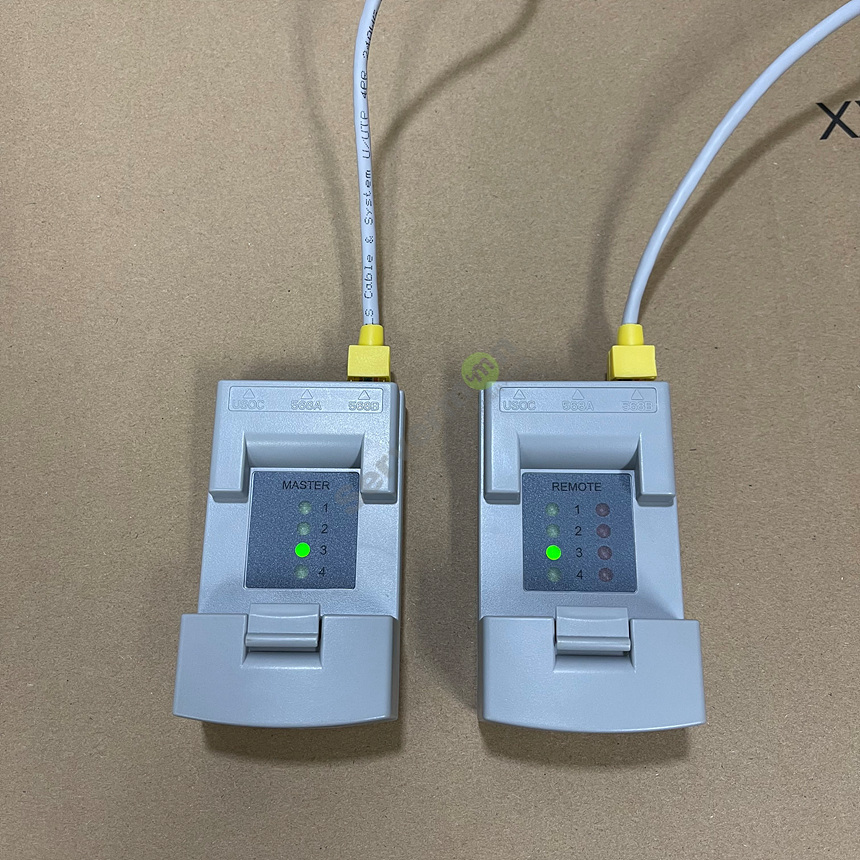

9. 랜 테스트기에 양쪽 모두 균일하게 불이 들어온다면 성공

이상으로 UTP CAT.5E 랜 케이블 제작에 대하여 알아보았습니다.
