[Linux] MRTG (Multi Router Traffic Grapher) 설치 및 구성



안녕하세요. 주식회사 서버몬 입니다.

오늘은 MRTG(Multi Router Traffic Grapher)를 사용하여 서버를 모니터링 하는 방법에 대해 알아보도록 하겠습니다.



MRTG 란?

Multi Router Traffic Grapher (MRTG)는 Network link 상의 Traffic load 를 측정하는 도구로서,
SNMP (Simple Network Management Protocol)을 이용하여 라우터나 스위치 등으로부터 트래픽
정보를 수집하여 웹에서 트래픽 상황을 실시간적으로 보여 주며

라우터의 인터페이스를 통해 오고 간 트래픽 상황을 나타내는 그래프 이미지를 포함하는 MRTG HTML 페이지를 생성해 준다





 SNMP 란?

Simple Network Management Protocol (SNMP)는 Network device 사이에 Management  information 의 교환을
가능하게 하는 Application layer protocol 이다 네트워크 관리자가 Network performance 를 관리할 수 있게 하고
 Network proble 을 찾아 해결할 수 있게 도와준다. 또한 Network growth (망 증설)에 대한 계획 수립에 자료를 제공한다. SNMP 는 현재 SNMPv1, SNMPv2, 그리고 SNMPv3 까지 세 가지 버전이 구현되어 있다.

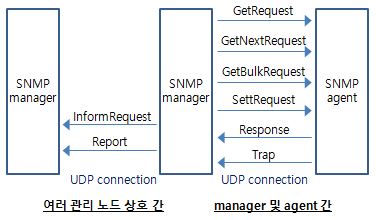

자세한 정의



MRTG 설치

실습 환경은 Centos7 에서 진행 하도록 합니다.



1. SNMP 구성

# 설치를 위한 의존성 패키지 설치
yum -y install net-snmp net-snmp-utils mrtg httpd

#SNMP 설정
vim /etc/snmp/snmpd.conf

# 41번 라인: 주석처리
#com2sec notConfigUser  default       public

# 74,75번 라인 주석해제
# localnetwork, mynetwork source community 를 수정합니다.
com2sec local     localhost       servermon
com2sec mynetwork 192.168.1.0/24      servermon


# 78,79번 라인 주석해제 및 수정
group MyRWGroup  v2c        local
group MyROGroup  v2c        mynetwork

# 85 번 라인 주석해제
view all    included  .1                               80

# 93,94 번 라인 주석 해제 및 수정
access MyROGroup ""      v2c       noauth    exact      all    none   none
access MyRWGroup ""      v2c       noauth    exact      all    all    all

# snmp 서비스 시작
systemctl start snmpd
systemctl enable snmpd

# snmp 서비스 정상 여부 확인
snmpwalk -v2c -c servermon localhost system
SNMPv2-MIB::sysDescr.0 = STRING: Linux localhost.localdomain 3.10.0-1160.59.1.el7.x86_64 #1 SMP Wed Feb 23 16:47:03 UTC 2022 x86_64
SNMPv2-MIB::sysObjectID.0 = OID: NET-SNMP-MIB::netSnmpAgentOIDs.10
DISMAN-EVENT-MIB::sysUpTimeInstance = Timeticks: (137514) 0:22:55.14
SNMPv2-MIB::sysContact.0 = STRING: Root <root@localhost> (configure /etc/snmp/snmp.local.conf)
SNMPv2-MIB::sysName.0 = STRING: localhost.localdomain
SNMPv2-MIB::sysLocation.0 = STRING: Unknown (edit /etc/snmp/snmpd.conf)
SNMPv2-MIB::sysORLastChange.0 = Timeticks: (183) 0:00:01.83
SNMPv2-MIB::sysORID.1 = OID: SNMP-MPD-MIB::snmpMPDCompliance
SNMPv2-MIB::sysORID.2 = OID: SNMP-USER-BASED-SM-MIB::usmMIBCompliance
SNMPv2-MIB::sysORID.3 = OID: SNMP-FRAMEWORK-MIB::snmpFrameworkMIBCompliance
SNMPv2-MIB::sysORID.4 = OID: SNMPv2-MIB::snmpMIB
SNMPv2-MIB::sysORID.5 = OID: TCP-MIB::tcpMIB
SNMPv2-MIB::sysORID.6 = OID: IP-MIB::ip
SNMPv2-MIB::sysORID.7 = OID: UDP-MIB::udpMIB
SNMPv2-MIB::sysORID.8 = OID: SNMP-VIEW-BASED-ACM-MIB::vacmBasicGroup
SNMPv2-MIB::sysORID.9 = OID: SNMP-NOTIFICATION-MIB::snmpNotifyFullCompliance
SNMPv2-MIB::sysORID.10 = OID: NOTIFICATION-LOG-MIB::notificationLogMIB
SNMPv2-MIB::sysORDescr.1 = STRING: The MIB for Message Processing and Dispatching.
SNMPv2-MIB::sysORDescr.2 = STRING: The management information definitions for the SNMP User-based Security Model.
SNMPv2-MIB::sysORDescr.3 = STRING: The SNMP Management Architecture MIB.
SNMPv2-MIB::sysORDescr.4 = STRING: The MIB module for SNMPv2 entities
SNMPv2-MIB::sysORDescr.5 = STRING: The MIB module for managing TCP implementations
SNMPv2-MIB::sysORDescr.6 = STRING: The MIB module for managing IP and ICMP implementations
SNMPv2-MIB::sysORDescr.7 = STRING: The MIB module for managing UDP implementations
SNMPv2-MIB::sysORDescr.8 = STRING: View-based Access Control Model for SNMP.
SNMPv2-MIB::sysORDescr.9 = STRING: The MIB modules for managing SNMP Notification, plus filtering.
SNMPv2-MIB::sysORDescr.10 = STRING: The MIB module for logging SNMP Notifications.
SNMPv2-MIB::sysORUpTime.1 = Timeticks: (183) 0:00:01.83
SNMPv2-MIB::sysORUpTime.2 = Timeticks: (183) 0:00:01.83
SNMPv2-MIB::sysORUpTime.3 = Timeticks: (183) 0:00:01.83
SNMPv2-MIB::sysORUpTime.4 = Timeticks: (183) 0:00:01.83
SNMPv2-MIB::sysORUpTime.5 = Timeticks: (183) 0:00:01.83
SNMPv2-MIB::sysORUpTime.6 = Timeticks: (183) 0:00:01.83
SNMPv2-MIB::sysORUpTime.7 = Timeticks: (183) 0:00:01.83
SNMPv2-MIB::sysORUpTime.8 = Timeticks: (183) 0:00:01.83
SNMPv2-MIB::sysORUpTime.9 = Timeticks: (183) 0:00:01.83
SNMPv2-MIB::sysORUpTime.10 = Timeticks: (183) 0:00:01.83

위와 같이 설정값이 만들어진다면 성공



2. MRTG 구성

# MRTG 설정파일 생성
# snmp 에서 설정한 community 값과 서버의IP 를 기입하여 생성 하도록 합니다.
cfgmaker --snmp-options=:::::2 --ifref=descr --ifdesc=descr servermon@192.168.1.240 > /etc/mrtg/mrtg.cfg

# MRTG 설정을 수정합니다.
vim /etc/mrtg/mrtg.cfg

# 8번 라인 추가
WorkDir: /var/www/mrtg

# 16번 라인 주석 제거 후 저장
Options[_]: growright, bits

# MRTG 결과를 생성합니다.
[root@localhost ~]# for (( i=1 ; i <= 3 ; i++ )); do env LANG=C mrtg /etc/mrtg/mrtg.cfg; done

# Index 파일을 생성합니다.
[root@localhost ~]# indexmaker --columns=1 /etc/mrtg/mrtg.cfg > /var/www/mrtg/index.html

# Cron에 추가하여 MRTG 가 주기적으로 정보 수집하도록 설정합니다.
[root@dlocalhost ~]# vi /etc/cron.d/mrtg
*/5 * * * * root LANG=C LC_ALL=C /usr/bin/mrtg /etc/mrtg/mrtg.cfg --lock-file /var/lock/mrtg/mrtg_l --confcache-file /var/lib/mrtg/mrtg.ok



3. Apache 접근 가능 설정

[root@localhost snmp]# vim /etc/httpd/conf.d/mrtg.conf

# 10 번 라인 주석 해제후 추가저장

    Require local
    Require ip 192.168.0.0/16

# 웹 서비스 재시작
[root@localhost snmp]# systemctl start httpd



4. 서비스 정상여부 확인



웹 브라우저를 통해 "서비스IP/mrtg" 로 접속하여 정상 여부를 파악 합니다.

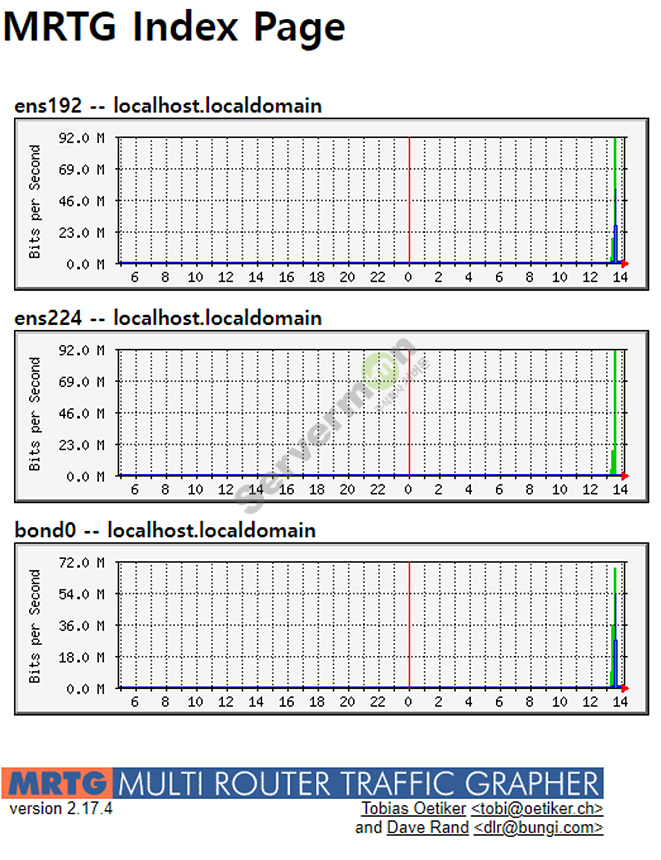

아래 사진과 같이 그래프가 그려지며 Network 부하율이 표기가 된다면 정상적인 설치가 완료 된 것입니다.



이상입니다.
