[HPE] DL20 Gen10 Plus에서 Intel VROC의 활성화 및 RAID설정방법

안녕하세요. 주식회사 서버몬 입니다.



오늘은 신규출시된 HPE DL20 Gen10 Plus 모델에 S100i대신 장착된 Intel VROC의 RAID설정방법에대해 알아보겠습니다.



1. Intel VROC 활성화

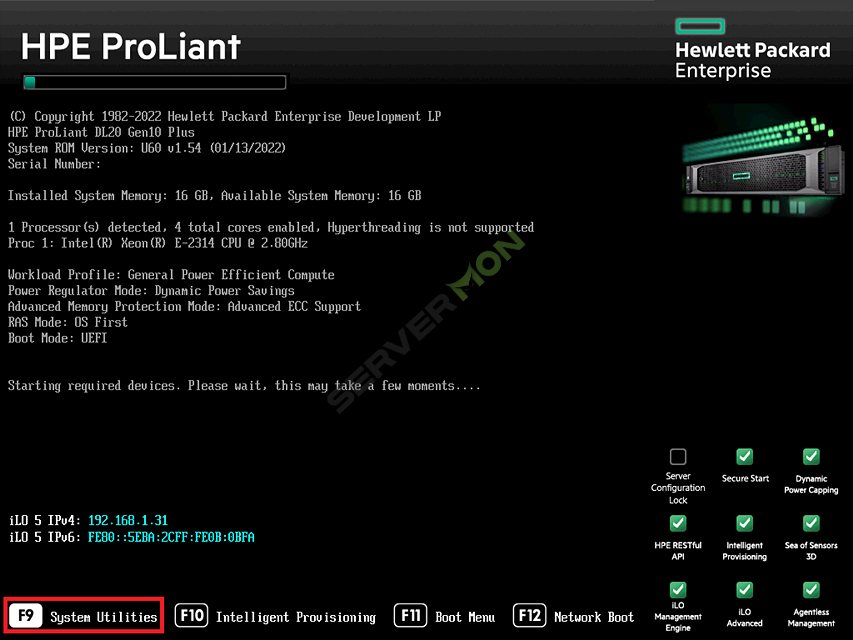

서버 장비를 부팅 후 [F9]를 눌러 'System Utilities'로 들어갑니다.

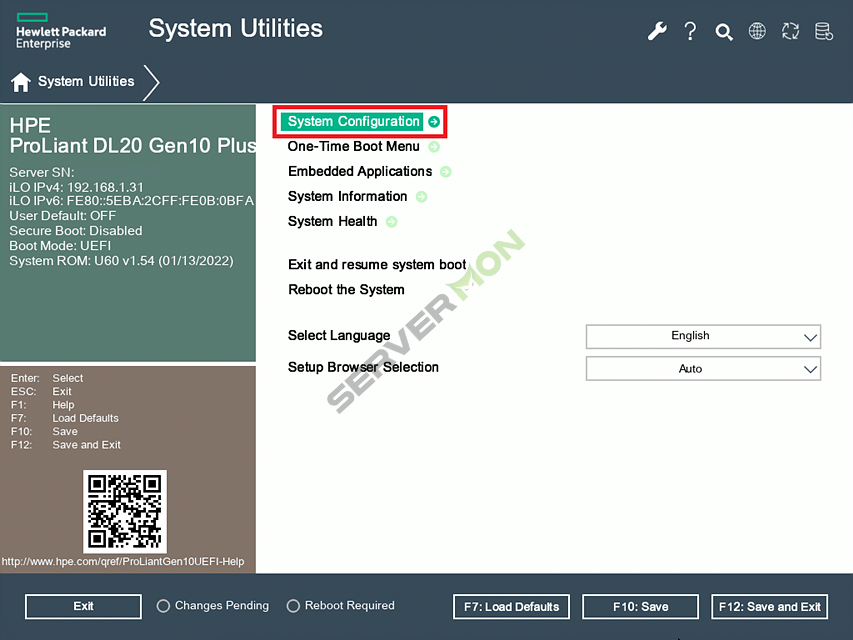

'System Configuration'메뉴로 들어갑니다.

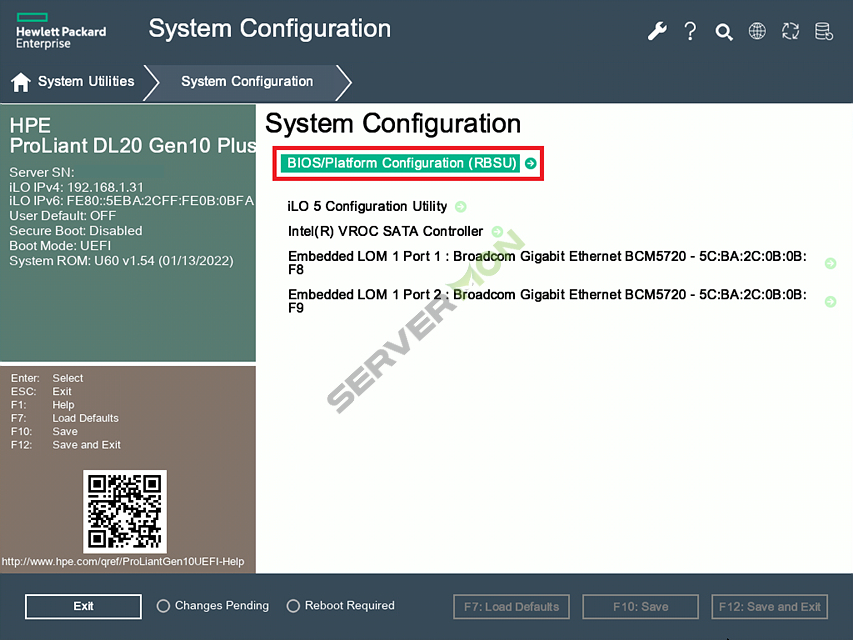

'BIOS/Platform Configuration(RBSU)'메뉴로 들어갑니다.

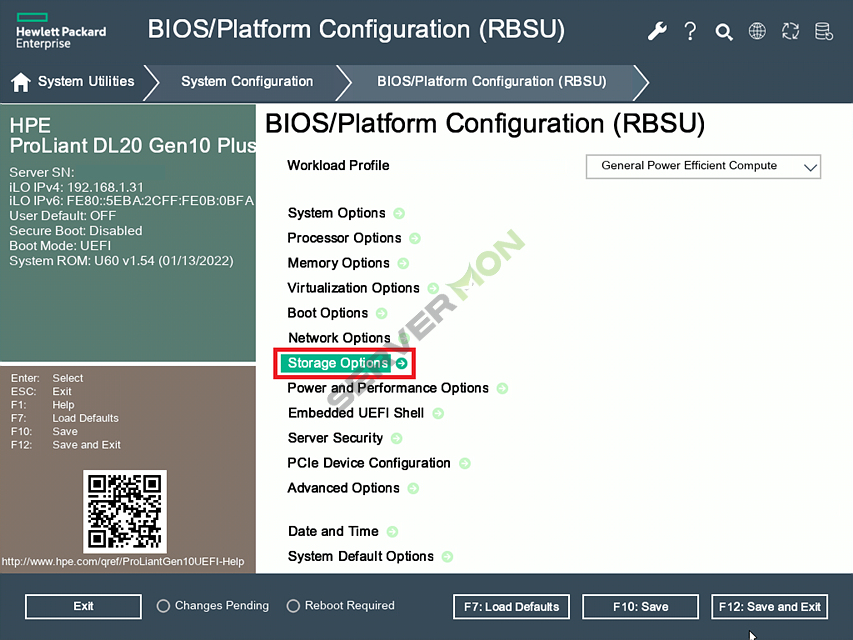

'Storage Options'메뉴로 들어갑니다.

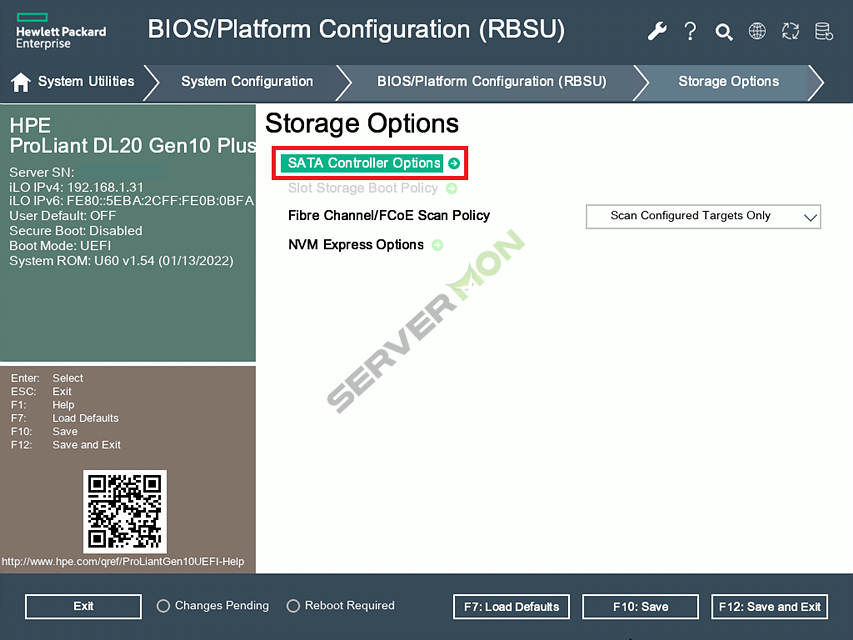

'SATA Controller Options'메뉴로 들어갑니다.

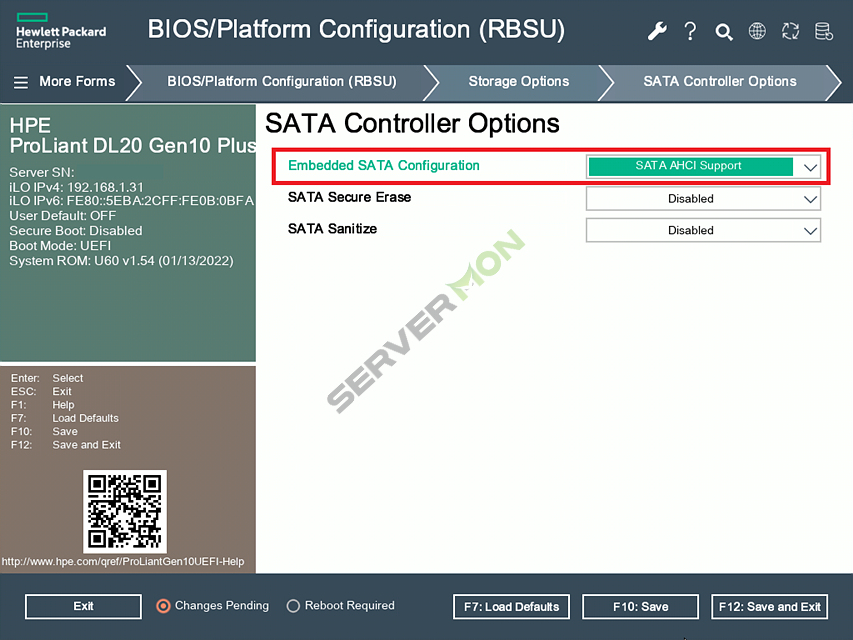

'Embedded SATA Configuration'메뉴에서 'SATA AHCI Support'를 클릭해 목록을 펼칩니다.

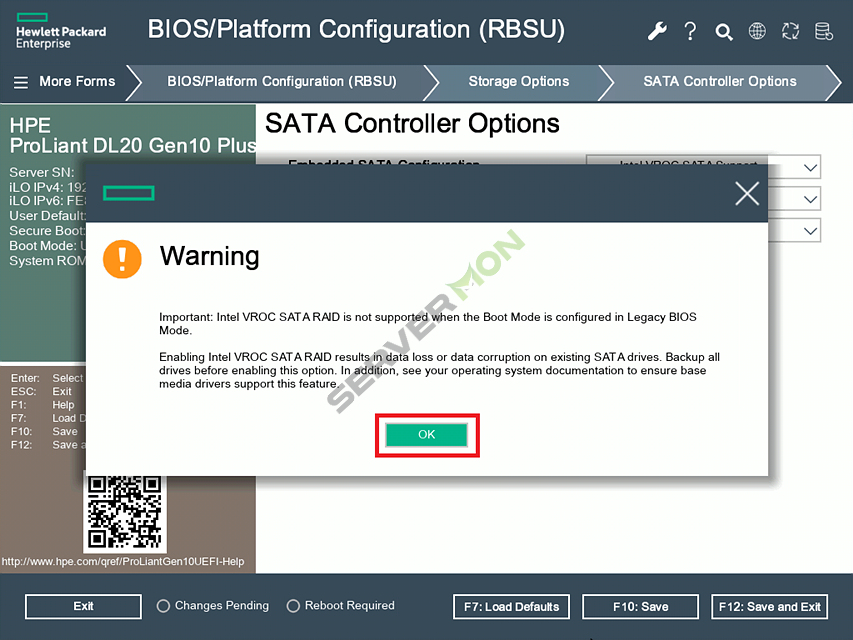

'VROC는 레거시 부트모드를 지원하지 않는다'는 경고문구가 출력됩니다.
레거시 부트모드를 사용하실경우 VROC를 사용하지 못하며, UEFI를 사용할것이므로 'OK'를 눌러 계속 진행합니다.

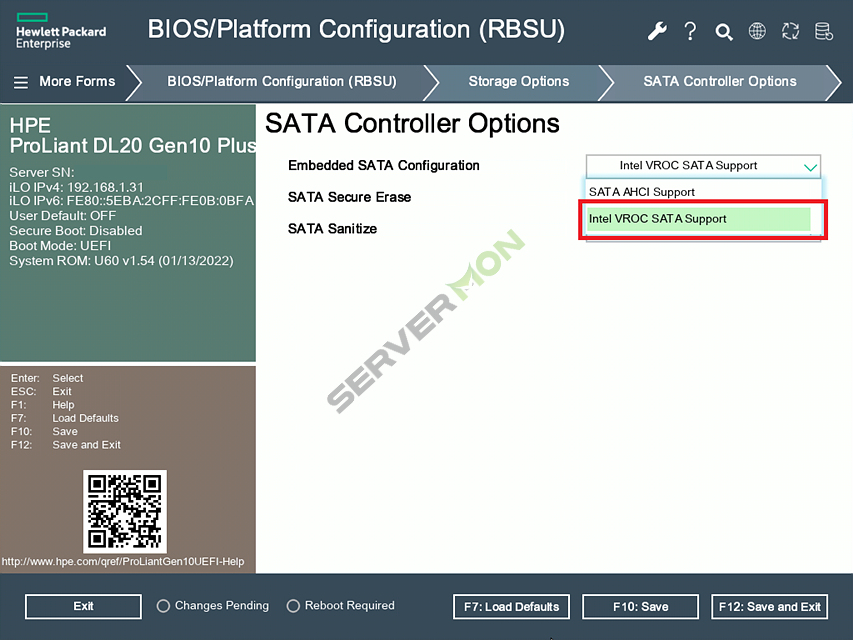

메뉴 아래쪽에 있는 'Intel VROC SATA Support'를 선택합니다.

'Intel VROC SATA Support'가 선택되어있는지 확인합니다.

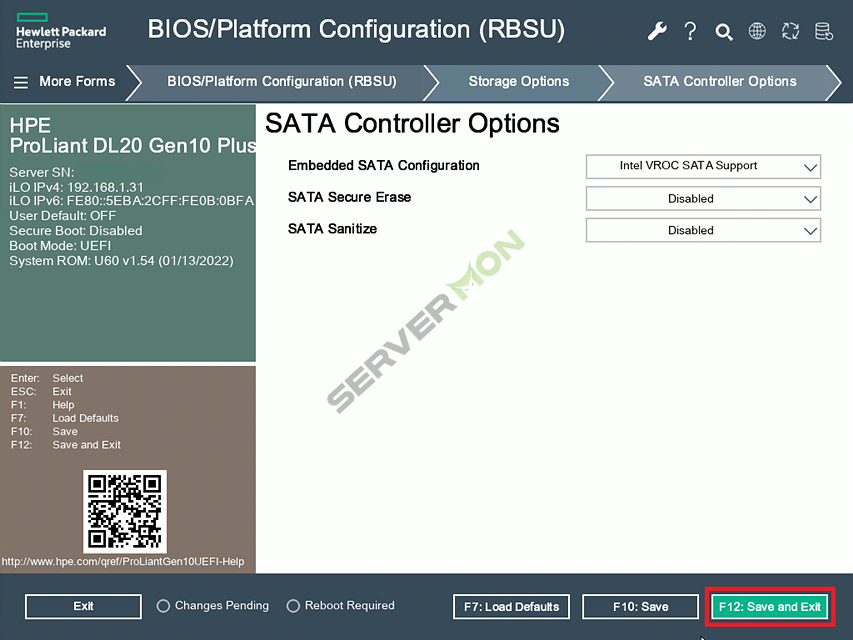

[F12]를 눌러 'Save and Exit'메뉴를 선택해 저장합니다.

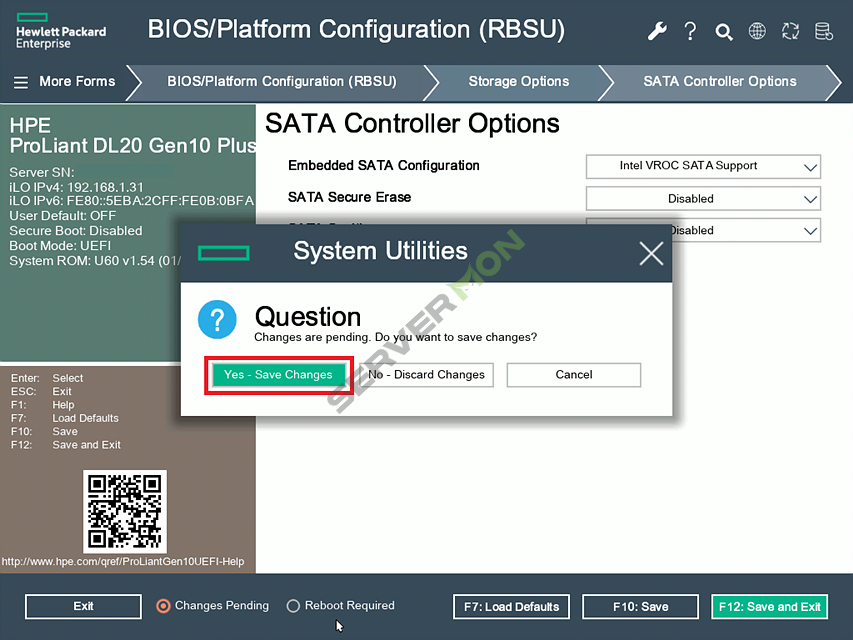

마지막으로 다시 묻는 팝업창이 나오며 'Yes - Save Changes'를 선택합니다.

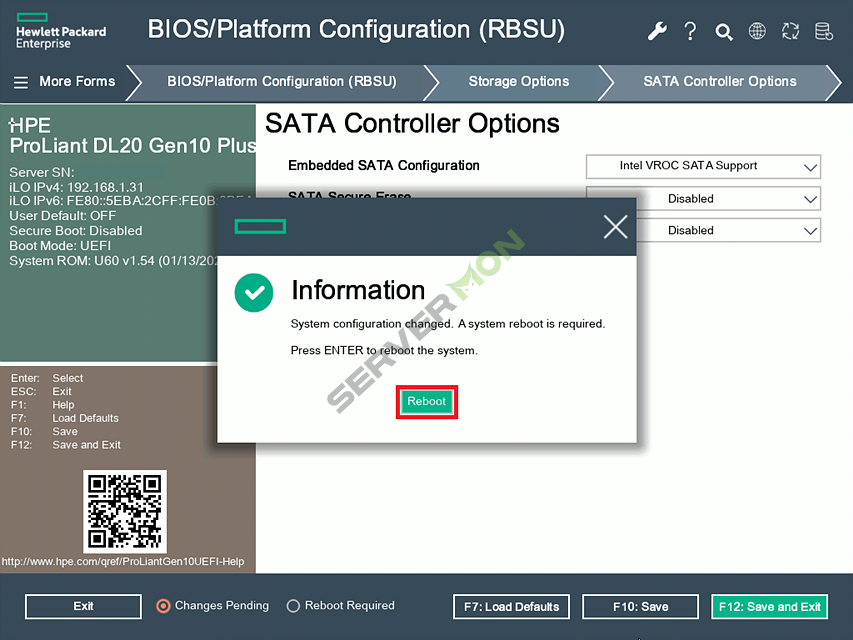

모든 설정이 저장되었으며, 재부팅이 필요하므로 [Enter]를 눌러 재부팅을 진행합니다.

2. Intel VROC RAID설정

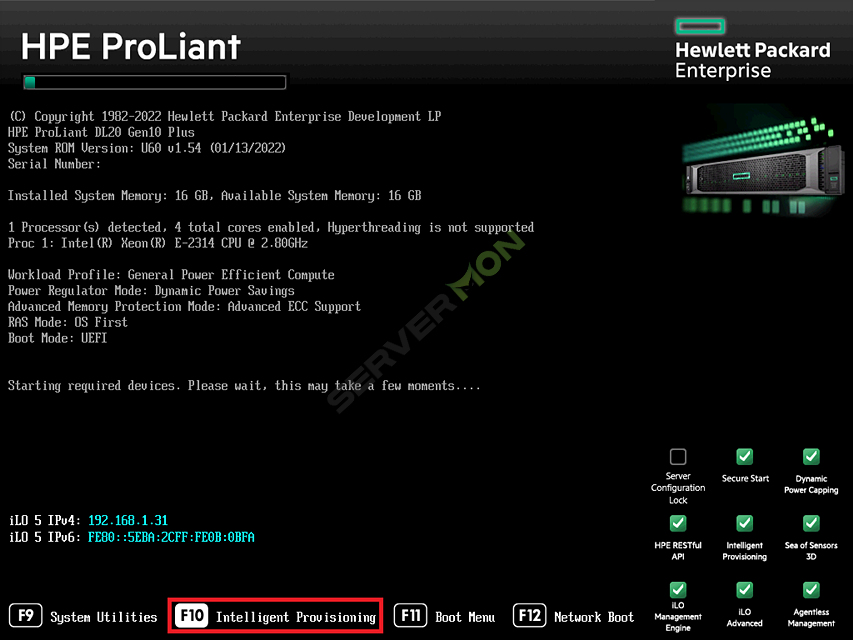

재부팅이 되면 [F10]을 눌러 'Intelligent Provisioning'메뉴로 들어갑니다.

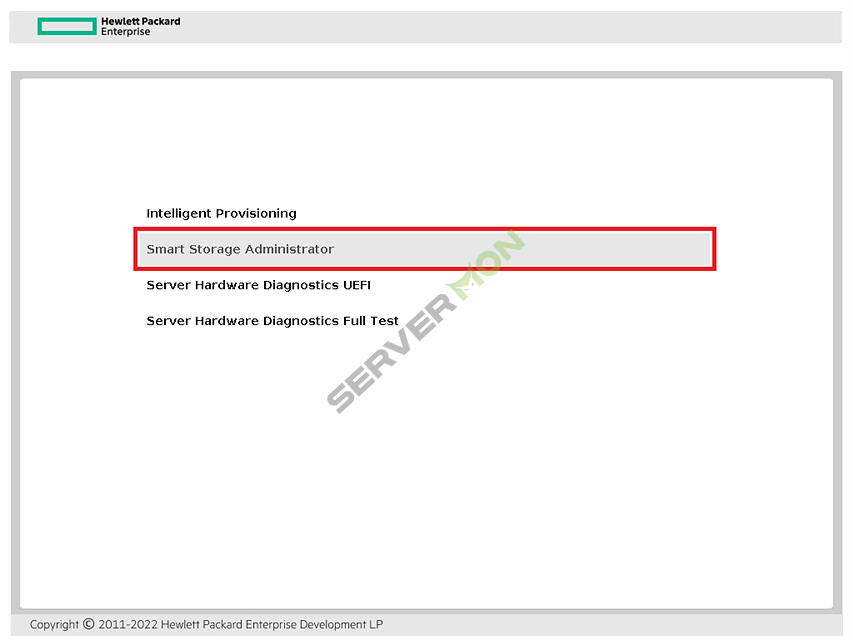

방향키를 이용해 'Smart Storage Administrator'메뉴를 선택합니다.

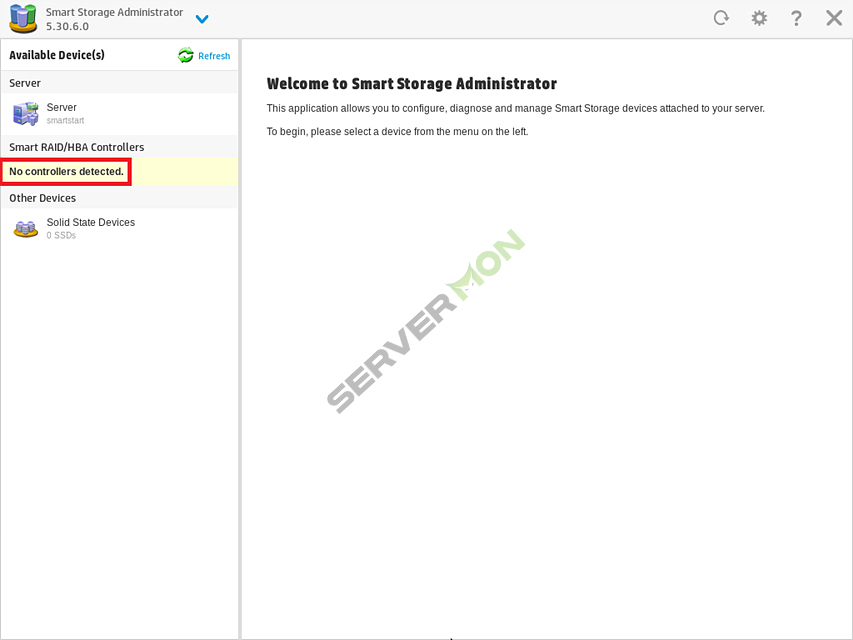

기존의 S100i는 'Smart Storage Administrator'에서 설정할 수 있었지만, Intel VROC는 설정이 불가능합니다.

따라서 재부팅 후 [F9]를 눌러 'System Utilities'메뉴로 들어갑니다.

'System Configuration'메뉴로 들어갑니다.

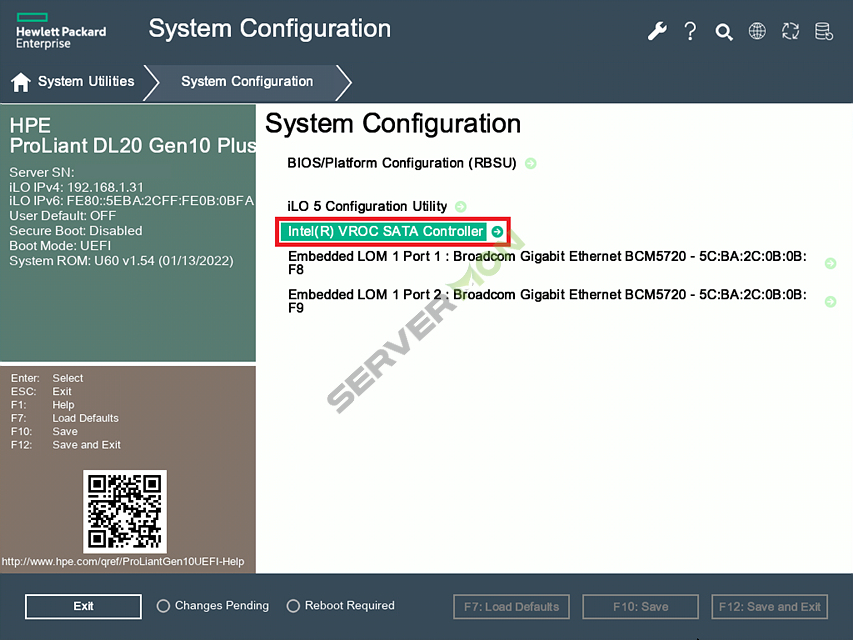

'Intel(R) VROC SATA Controller'메뉴로 들어갑니다.

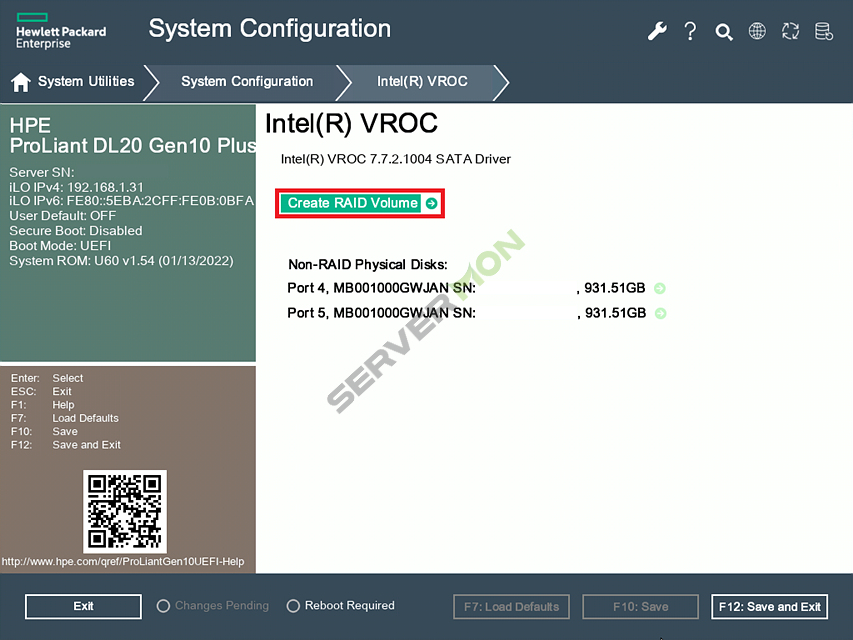

화면 중간에 RAID설정이 되지 않은 물리 디스크 목록이 보입니다.
'Create RAID Volume'메뉴로 들어갑니다.

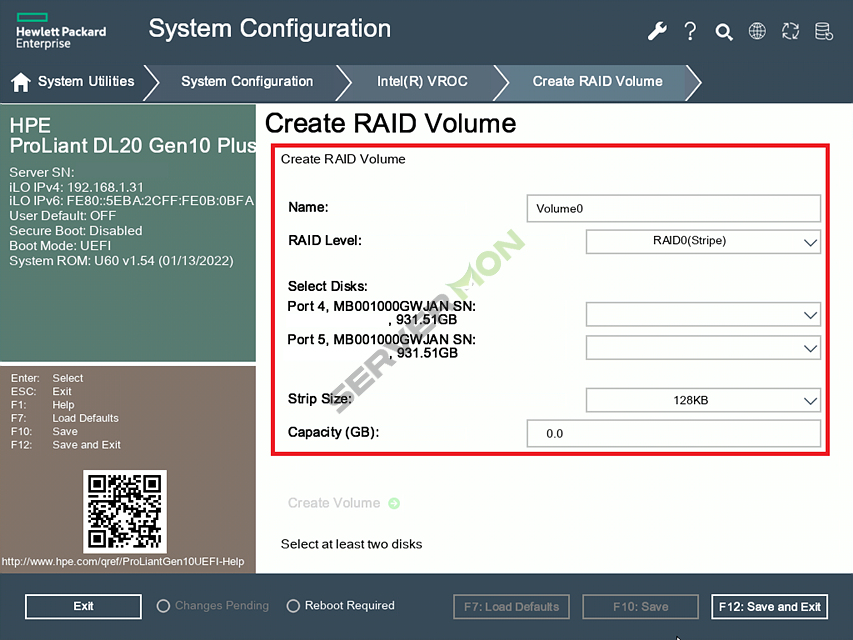

원하는 RAID설정으로 맞춥니다.
* 디스크 선택할 때, 'X'항목을 선택해야 선택된것으로 인식합니다.

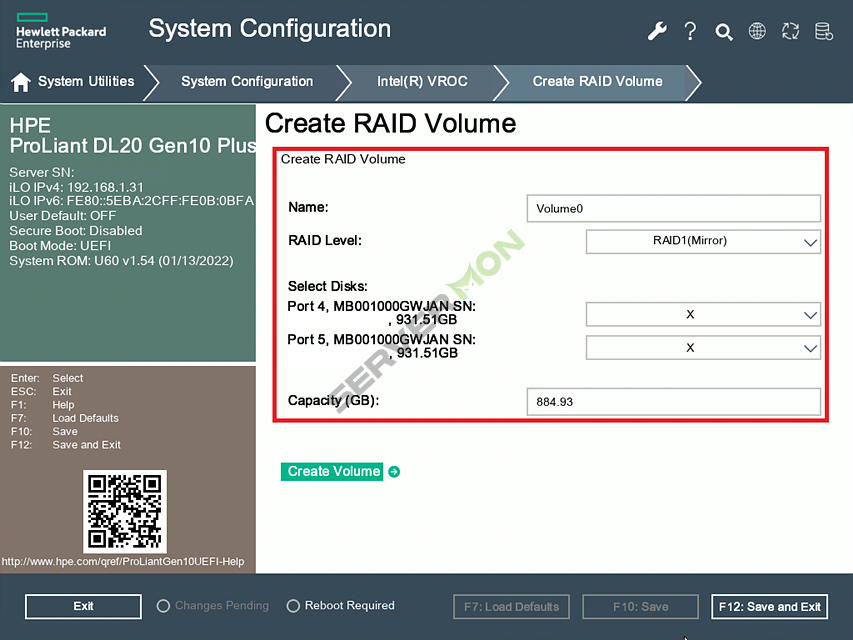

설정을 마쳤으면 'Create Volume'을 눌러 볼륨을 생성합니다.

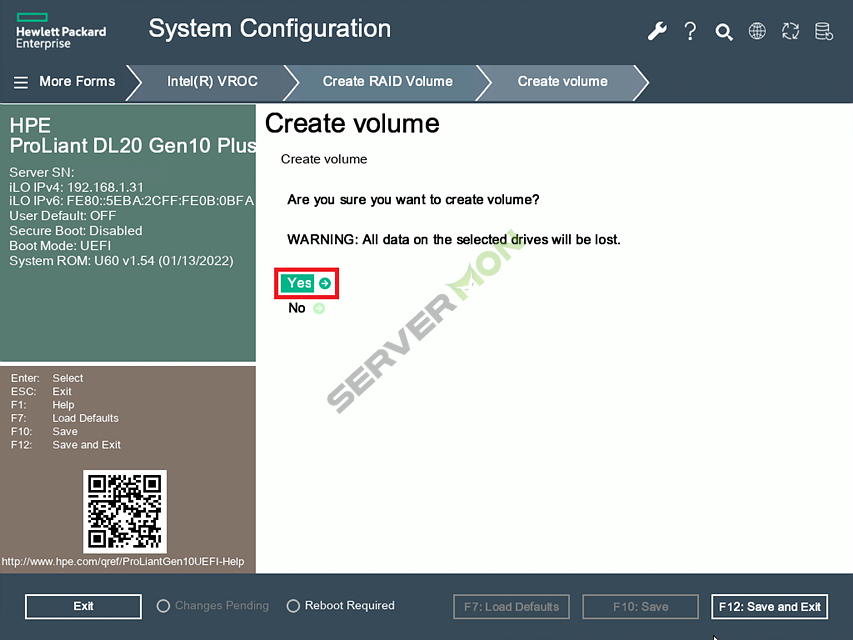

마지막으로 생성할지 물어보는 화면이며, 선택된 디스크에 데이터가 손실될 수 있다는 문구가 기재되어있습니다.
확인을 마쳤으면 'Yes'를 눌러 진행합니다.

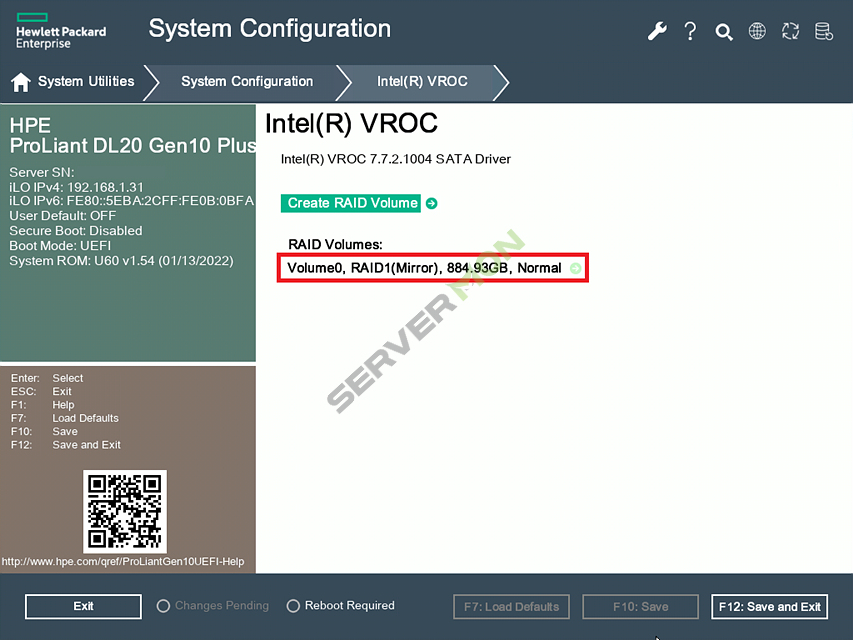

화면 중단에 'Volume0'가 생성된것을 확인할 수 있습니다.

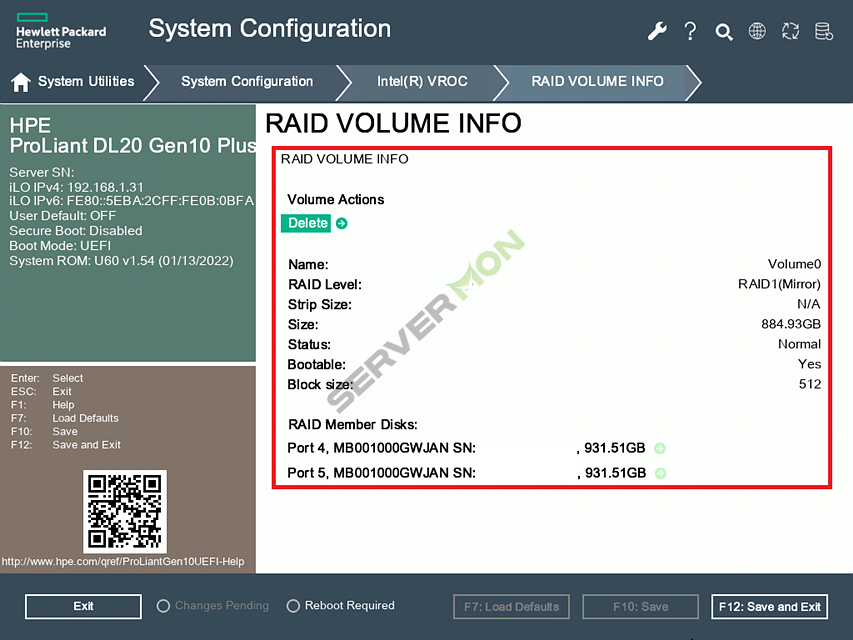

해당 목록을 선택할경우 위 사진과같이 상세한 내역을 확인할 수 있습니다.



오늘은 DL20 Gen10 Plus에 S100i대신 장착된 Intel VROC의 설정방법에 대해 알아보았습니다.



본 포스팅을 읽어주셔서 감사합니다.
