[HW] LSA LSI® Storage Authority Software 관리자 설치



안녕하세요. 주식회사 서버몬 입니다.

오늘은 LSI Broadcom 제품군을 위한 LSA LSI® Storage Authority Software 의 기능 과 특이점

설치하여 운영하는 방법에 대해 알아보겠습니다.



LSA(LSI Storage Authority)란?

LSA(LSI Storage Authority)란?

Broadcom MegaRAID 제품의 모니터링, 유지 관리, 문제 해결을  지원합니다.

LSI Storage Authority GUI(그래픽 사용자 인터페이스)를 통해 아래 기능을 지원합니다.

• 모니터링 및 구성:

LSA를 사용하여 컨트롤러를 모니터링하고 컨트롤러의 드라이브를 구성할 수 있습니다.
컨트롤러의 컨트롤러 카드, 가상 드라이브 및 물리적 드라이브의 상태를 표시합니다. 기기 상태
아이콘이 해당 페이지에 표시되어 드라이브 오류 및 사용자가 필요로 하는 기타 이벤트가 있는 경우 알려줍니다.
즉각적인 주의. 서버 상태에 대한 실시간 이메일 알림은 알림 설정에 따라 전송됩니다.
시스템 오류 및 이벤트는 이벤트 로그 파일에 기록되고 표시됩니다. 당신은 또한 수입하거나 외국을 지울 수 있습니다



• 유지 관리:

LSA를 사용하여 컨트롤러 펌웨어 업데이트와 같은 시스템 유지 관리 작업을 수행할 수 있습니다.



• 문제 해결:

LSA는 드라이브 오류, 장치 오류 등과 관련된 정보를 표시합니다.
또한 권장 사항을 제공하고 상황에 맞는 링크를 표시하여 드라이브와 장치를 쉽게 찾을 수 있도록 도와줍니다.
문제가 있고 문제를 해결합니다. 또한 모든 장치 및 장치에 대한 전체 보고서를 다운로드할 수 있습니다.
구성, 속성 및 설정을 확인하고 추가 문제 해결을 위해 지원 팀으로 보냅니다.



지원 장치 목록



지원 하드웨어

•   9600 Family eHBA Adapters
•   9660 Family RAID Adapters
•   9670 Family RAID Adapters
•   MegaRAID 12Gb/s SAS RAID controllers and Integrated MegaRAID 12Gb/s SAS RAID controllers
– SAS3916 based MegaRAID and iMR – SAS3908 based MegaRAID and iMR – SAS3816 based IOC and iMR
–  SAS3808 based IOC and iMR
– SAS3516 based MegaRAID and iMR – SAS3108 based MegaRAID and iMR – SAS3008 based HBAs
•   Intel PCH C6XX and PCH X99 chipsets



지원 운영체제



Microsoft
It is recommended you keep the Microsoft Windows operating systems up to date.
•   Windows Server 2022
•   Windows Server 2019
•   Windows 10 (RS5)
•   Windows Client 11 21 H2
•   Windows Client 11



Linux
•   Red Hat Enterprise Linux 9.0
•   Red Hat Enterprise Linux 9.0 (RTOS)
•   Red Hat Enterprise Linux 8.6
•   Red Hat Enterprise Linux 8.6 (RTOS)
•   Red Hat Enterprise Linux 8.5
•   Red Hat Enterprise Linux 8.4
•   SUSE Linux Enterprise Server 15 SP4
•   SUSE Linux Enterprise Server 15 SP3
•   SUSE Linux Enterprise Server 15 SP2 VMware



VMware
•   VMware vSphere 8.0
•   VMware vSphere 7.0 U3c
•   VMware vSphere 7.0 U2
•   VMware vSphere 7.0 U1
For SMIS based LSA management of VMware servers, the following 6.7 uX OS versions are supported:
•   VMware vSphere 6.7 U3
•   VMware vSphere 6.7 U2
•   VMware vSphere 6.7 U1 Ubuntu



Ubuntu
•   Ubuntu 22.04 LTS
•   Ubuntu 20.04 LTS



LSA(LSI Storage Authority) 설치



다운로드

LSI Storage Authority 설치 파일은 Broadcomhttps://www.broadcom.com/ 에서 다운로드 가능합니다.

해당 사이트에서 LSA 를 검색하면 이 유틸리티를 찾을 수 있습니다.

최신 “LSA” 다운로드 파일을 가져오십시오.



설치

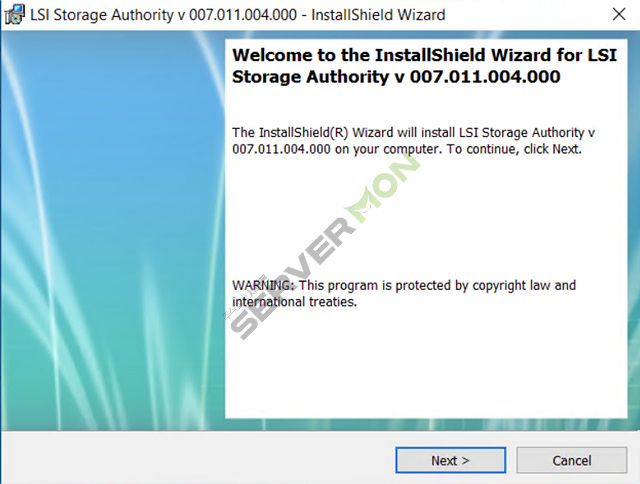

1. setup.exe 파일을 실행하여 설치 관리자로 이동합니다.



2. Next 클릭합니다.
사용권 계약 대화 상자가 나타납니다.
3. 계약을 읽고 I accept the terms in the license agreement 라디오 버튼을 선택하고 Next를 클릭합니다.

고객 정보 대화 상자가 나타납니다.

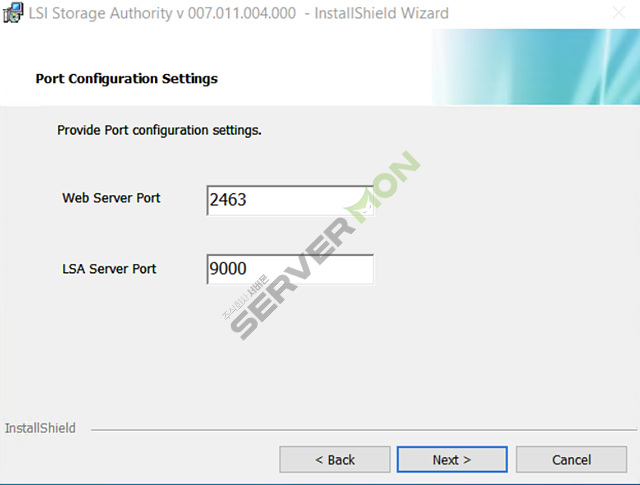

4. 사용자 이름과 조직 이름을 입력하고 다음을 클릭합니다. 포트 구성 설정 대화 상자가 나타납니다.





기본적으로 LSA는 웹 서버 포트 2463 및 LSA 서버 포트 9000에서 통신합니다.

설치전  해당 포트를 LSA에서 사용할 수 있는지 확인합니다.

네트워크 환경에 따라 이러한 포트를 사용할 수 없는 경우 여기에 포트 세부 정보를 지정합니다.

설치 후 이 포트의 세부 정보를 편집할 수도 있습니다.

5. Next 클릭하여 계속 진행합니다.

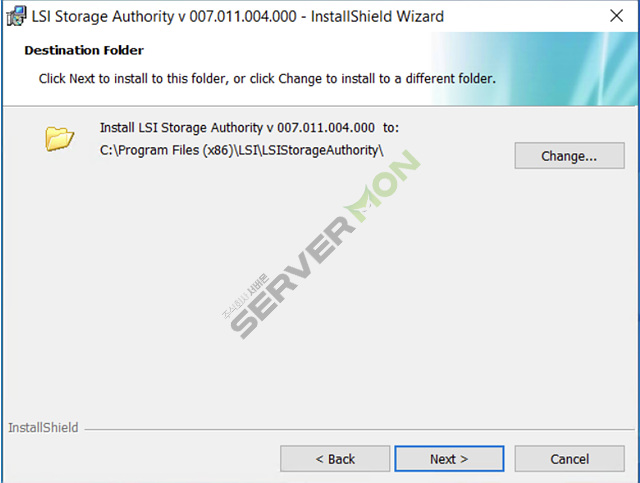

기본 파일 경로와 함께 대상 폴더 대화 상자가 나타납니다.

6. Change 버튼ㅇ르 눌러 설치 될 기본 경로에 대한 변경이 가능합니다.

7. 지정후 Next 버튼을 클릭합니다.

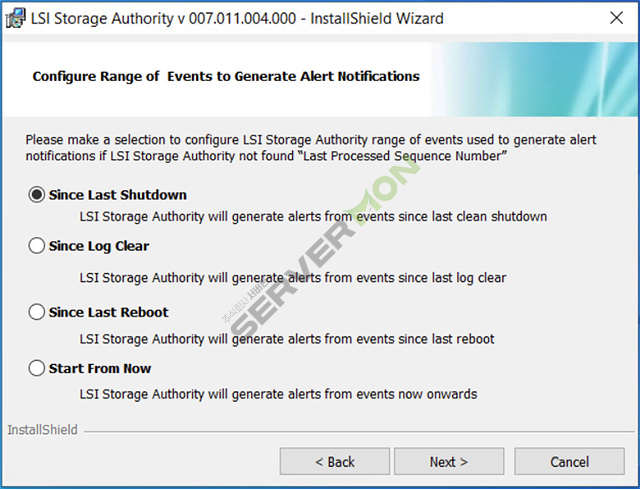

Event 와 Alert 구성을 위한 메뉴 입니다.

아래  옵션을 중 선택하여 사용할 수 있습니다.



• Since Last Shutdown: 마지막 완전 종료에서 이벤트를 검색하려면 이 옵션을 선택합니다. 기본적으로 최근 30개의 이벤트만 검색할 수 있습니다.

• Since Log Clear : 지워진 마지막 로그에서 이벤트를 검색하려면 이 옵션을 선택합니다. 기본적으로 최근 30개의 이벤트만 검색할 수 있습니다. 지난 30개 이벤트의 일부로 진행 이벤트가 있는 경우 해당 진행 이벤트는 이벤트 기록의 일부가 아닙니다.
• Since Last Reboot : 시스템이 마지막으로 다시 시작된 시간부터 이벤트를 검색하려면 이 옵션을 선택합니다. 기본적으로 최근 30개의 이벤트만 검색할 수 있습니다. 지난 30개 이벤트의 일부로 진행 이벤트가 있는 경우 해당 진행 이벤트는 이벤트 기록의 일부가 아닙니다.
•  Start From Now: 지금부터 이벤트를 검색하려면 이 옵션을 선택합니다.



8. 알맞는 값을 선택후 Next 버튼은 누릅니다.

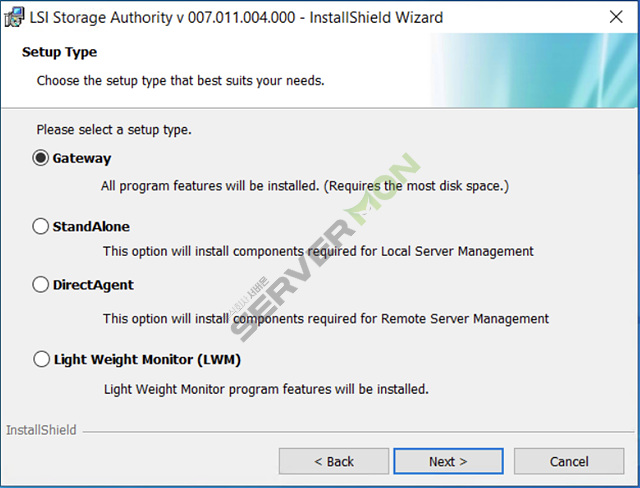

다음 옵션을 사용할 수 있습니다.
• Gateway
• StandAlone
• DirectAgent
• Light Weight Monitor (LWM)

일반적인 상황에서는 "StandAlone" 옵션을 선택합니다.



10. Next 버튼을 클릭합니다.

12. Windows 방화벽에서 포트 2463이 를 차단하지 않았는지  확인합니다.
13. Finish 을 클릭합니다.



웹 관리자 접속

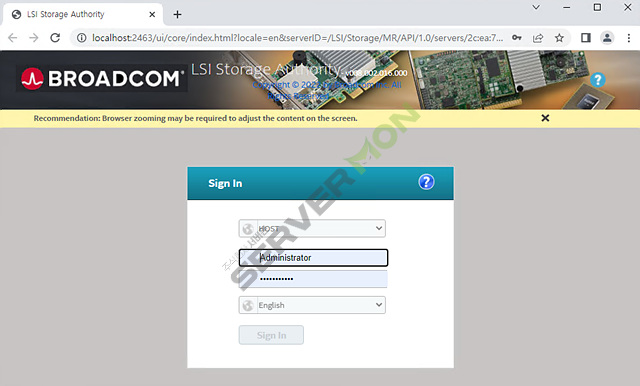

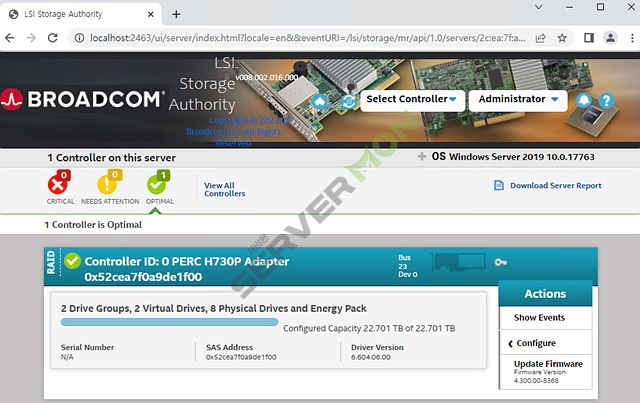

바탕화면에 생성된 "Launch LSA" 를 클릭합니다.

Broadcom 웹 관리자 화면으로 이동하게 되며

기본 ID / PW 정보는 윈도우 계정을 사용합니다.





상세정보 확인 및 VD/PD 확인

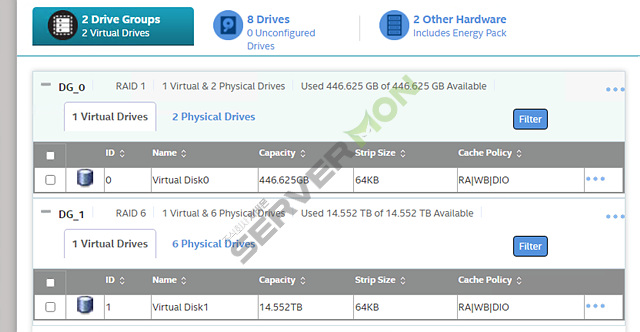

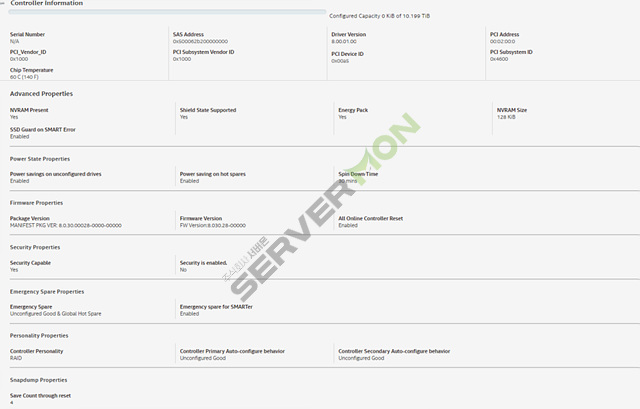

해당 컨트롤러의 상세 정보를 확인 하는것이 가능합니다.

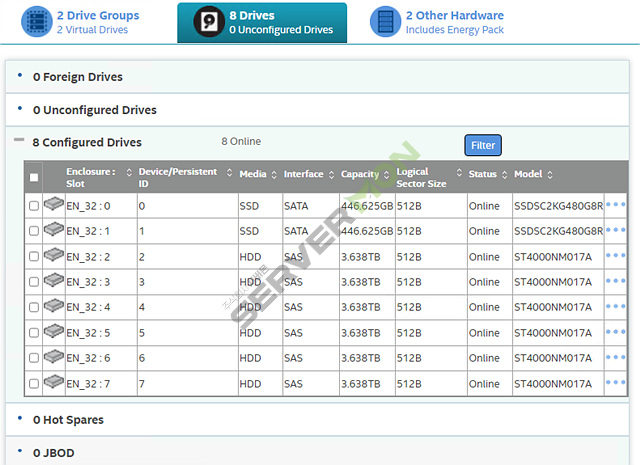

해당 인클로저에 연결된 PD/VD 리스트 및 사용하고 있는 Battery 의 상태 또한 확인이 가능합니다.



감사합니다.
