[HPE] RAID구성 된 Logical Disk 삭제하기



안녕하세요. 주식회사 서버몬 입니다.

이번시간에는 HPE 서버에서 RAID구성하여 사용하던 Logical Disk를 삭제하는 방법에 대하여 알아보겠습니다.

기존에 사용하던 Logical Disk를 삭제해야하는 경우는 기존 HDD 또는 SSD를 제거하고 새로운 HDD 또는 SSD를 장착하거나, 기존의 RAID구성에서 변경이 필요할 때 입니다.



주의하실점은 기존에 구성되어있던 Logical Disk 삭제시 저장된 모든 데이터도 함께 삭제되므로 반드시 사전에 데이터 백업이 이뤄져야 한다는점 입니다.



HPE서버에서 RAID 작업은 System Utilities 와 Smart Storage Administrator(이하 SSA) 를 사용하여 구성이 가능합니다.

Logical Disk 삭제 후 새로운 RAID 구성이 필요할 땐 아래의 링크를 참고해주세요.

https://servermon.tistory.com/212

[HPE] HP Gen10 RAID 구성(BIOS)

https://servermon.tistory.com/220

[HPE] RAID 구성 방법 (SSA : Smart Storage Administrator)





1. System Utilities를 이용한 RAID 설정

우선 System Utilities를 통한 Logical Disk 삭제 방법을 확인해보겠습니다.

서버가 켜져있는상태라면 재부팅을, 꺼져있는상태라면 전원버튼을 눌러 부팅을 시켜줍니다.

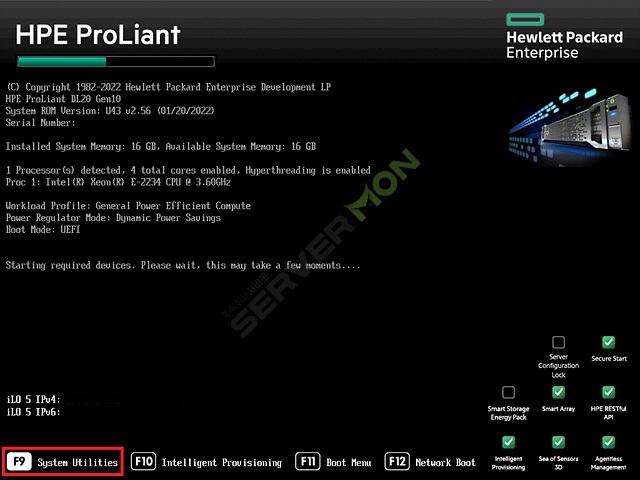

그 후 F9키를 눌러 System Utilities로 진입합니다.

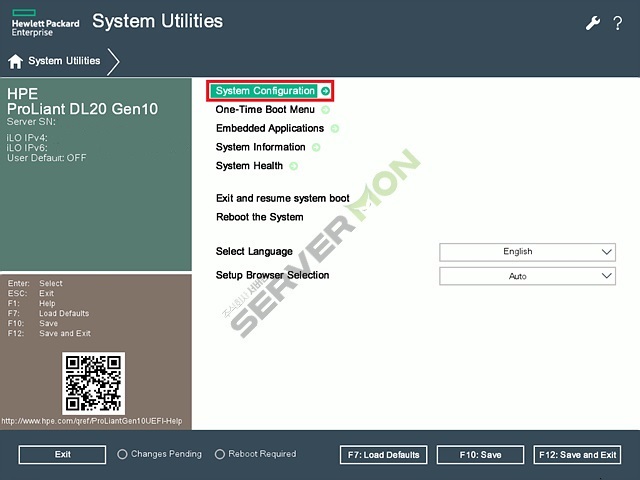

System Utilities 화면에서 아래 사진을 참고하여 System Configuration으로 진입 합니다.

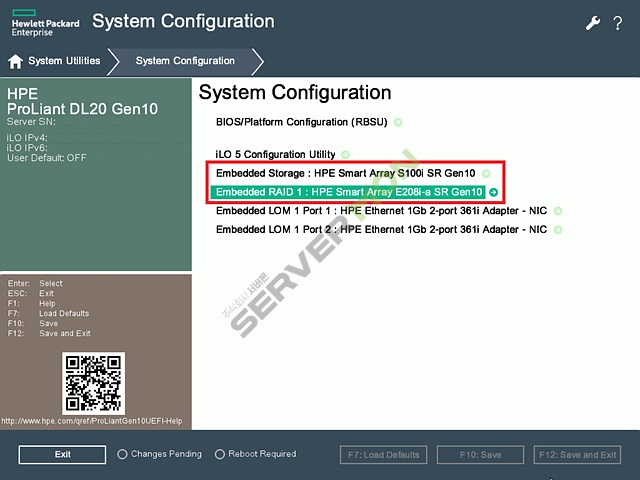

System Configuration에 진입하면 아래 사진과 같은 화면을 볼 수 있습니다.

사진에 표시된 부분을 참고하여 현재 사용 중인 RAID Controller 를 선택합니다.

(각 서버마다 장착된 RAID Controller의 모델이 다르기 때문에 사진과는 차이가 있을 수 있습니다)

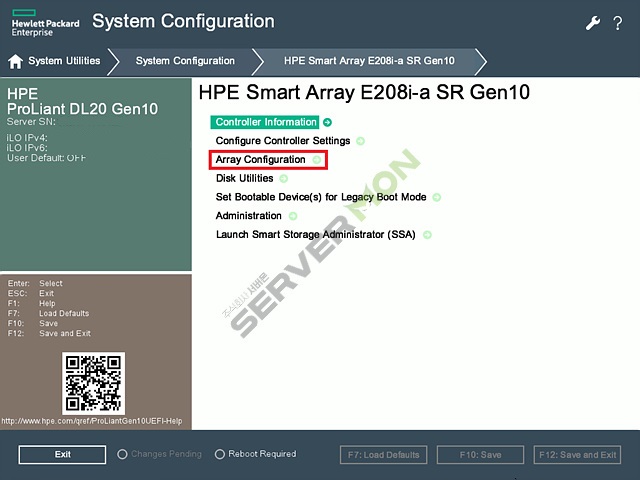

RAID Controller 를 선택하여 진입하였다면 아래 사진과 같은 화면을 보실 수 있습니다.

사진에 표시 된 부분을 참고하여 Array Configuration으로 진입합니다.

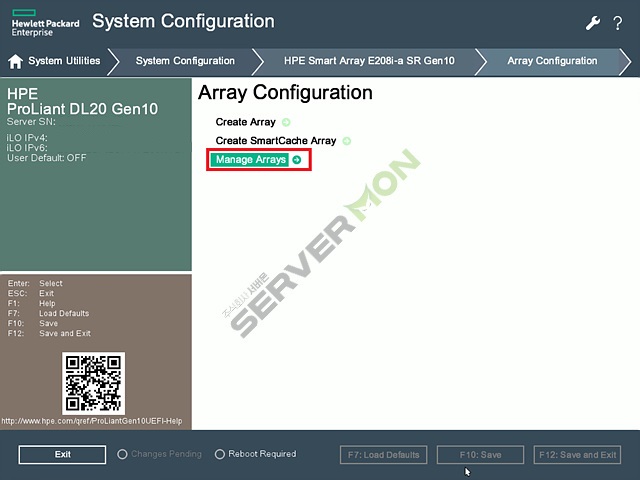

Manage Arrays는 기존에 생성된 Array를 관리하는 기능이므로 Manage Arrays로 진입합니다.

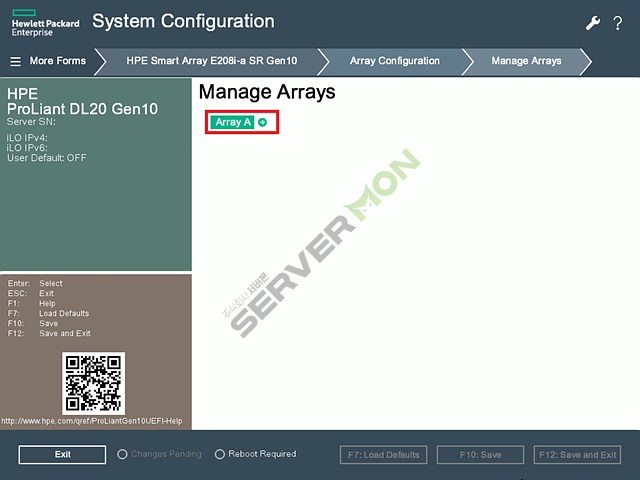

Array 목록 중 삭제할 Array를 선택합니다.

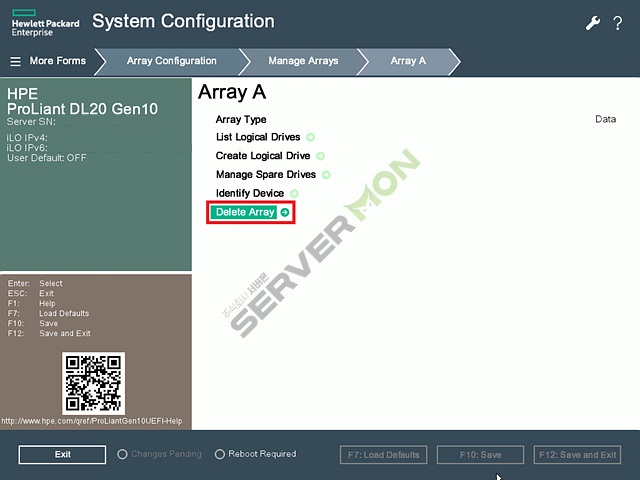

Delete Array 를 선택

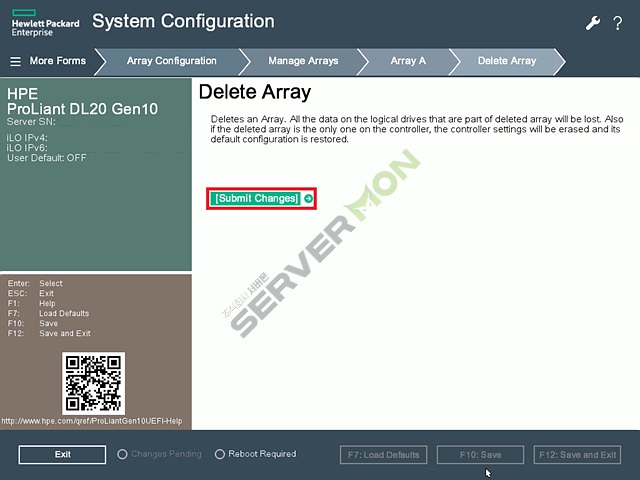

주의사항을 확인하시고 데이터 백업 등 문제가 없다면 Submit Changes를 선택합니다.

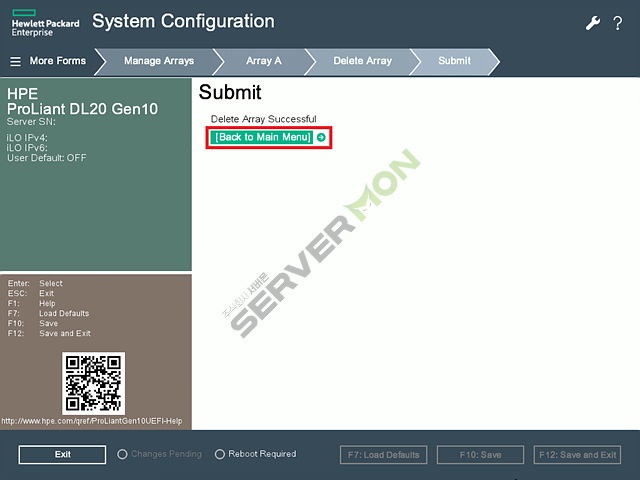

Delete Array Successful 메시지와 함께 삭제가 완료되었습니다.

Back to Main Menu를 선택하여 RAID Controller 선택화면으로 돌아옵니다.

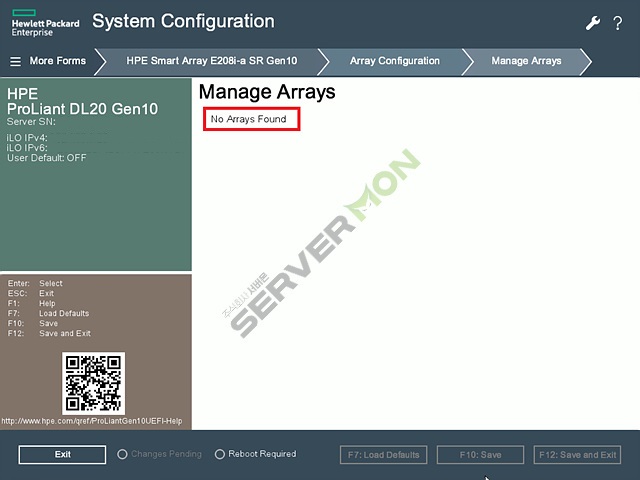

Array Configuration -> Manage Arrays 로 진입하여 Array A가 사라진 것이 확인되었습니다.

만일 여러 Array를 삭제할 경우 위 내용을 반복해서 진행해주시면 됩니다.

일부 Array만 삭제가 필요한 경우, 삭제할 Array와 남길 Array를 혼동하지 않도록 주의 부탁드립니다.





2. SSA를 이용한 RAID 설정

이번엔 Smart Storage Administrator를 통한 Logical Disk 삭제 방법을 확인해보겠습니다.

서버가 켜져있는상태라면 재부팅을, 꺼져있는상태라면 전원버튼을 눌러 부팅을 시켜줍니다.

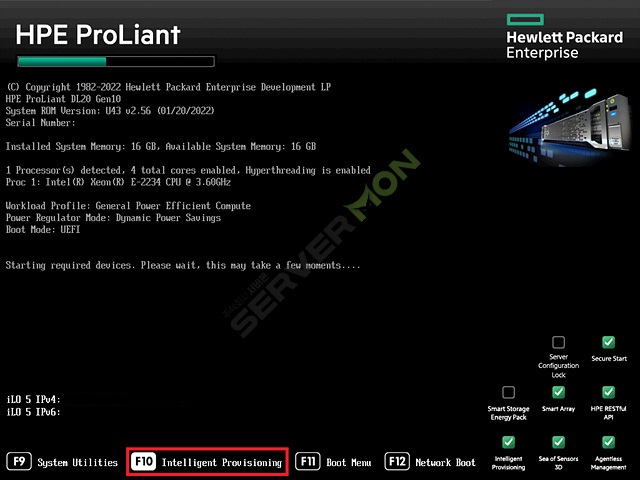

그 후 F10키를 눌러 Intelligent Provisioning(이하 IP)으로 진입합니다.

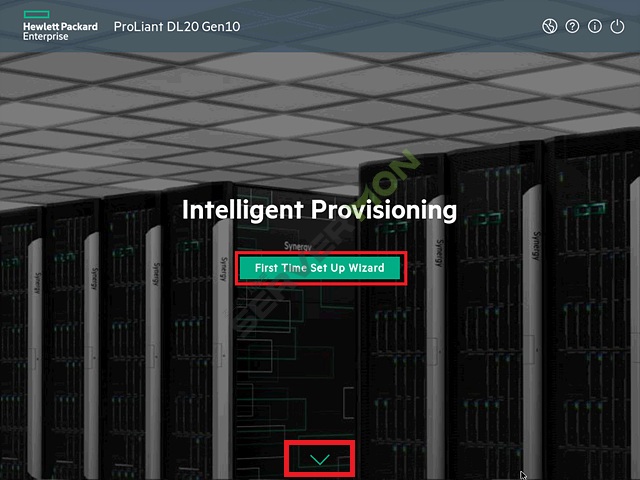

IP를 처음 사용하는 서버일 경우 아래와 같은 화면이 나오며 First Time Set Up Wizard를 선택하면 기본 설정을 진행할 수 있습니다만 해당 설정 내용은 차 후 별도로 게시할 예정이므로 아래에 위치한 V를 선택하여 다음 화면으로 넘어갑니다.

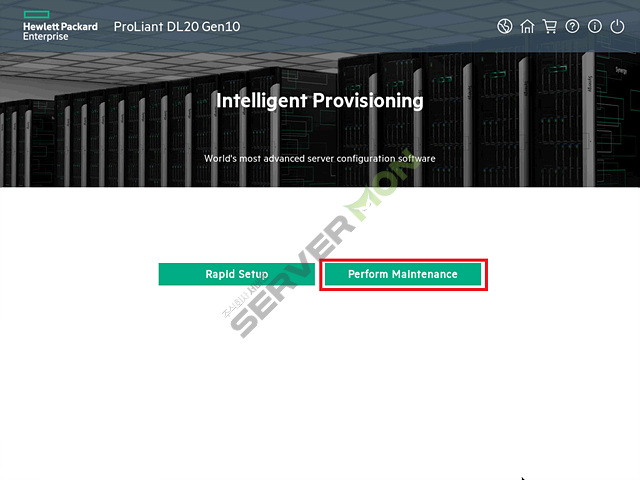

다음 2개의 선택지 화면에서 Perform Maintenance를 선택합니다.

(이미 IP를 사용한 이력이 있는 서버에서는 본 화면이 처음으로 출력됩니다)

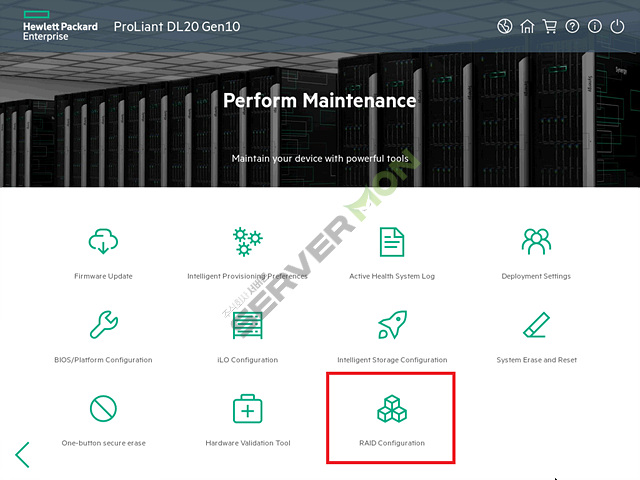

Perform Maintenance로 진입하면 다양한 아이콘이 확인되는데 가장 마지막에 위치한 RAID Configuration를 선택합니다.

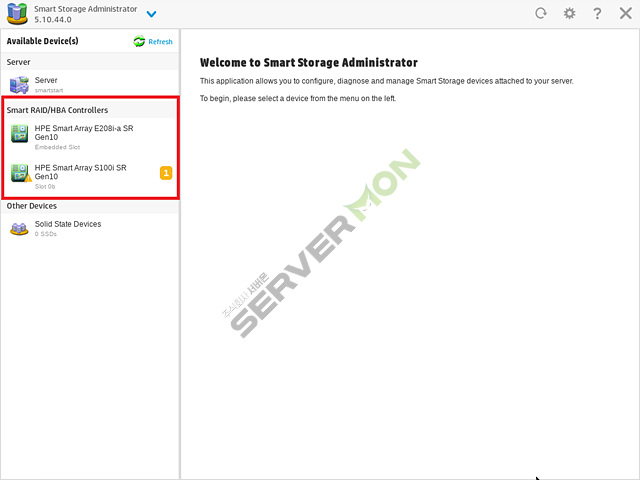

잠시 후 아래 사진과 같이 SSA의 첫 화면이 확인됩니다.

좌측 박스에서 현재 사용 중인 RAID Controller 를 선택합니다.

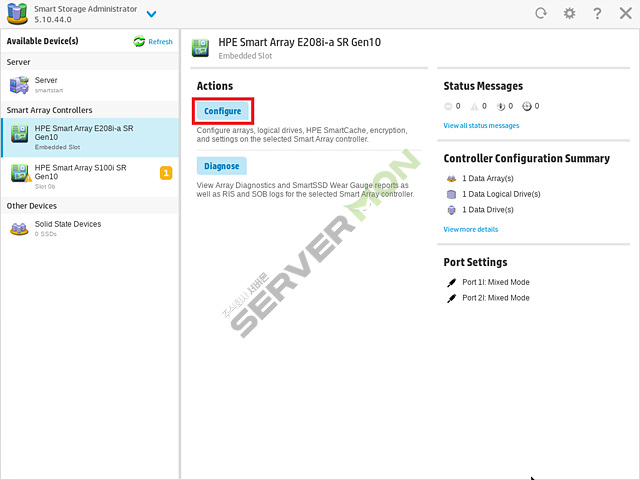

중앙에 보이는 Action 항목 중 Configure를 선택합니다.

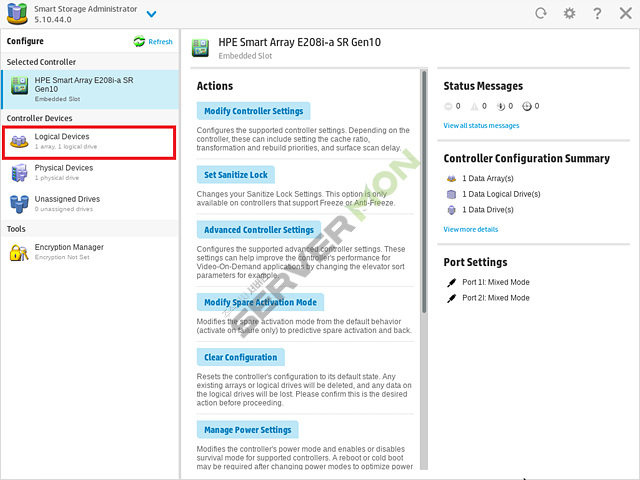

좌측 Controller Devices 항목 중 Logical Devices를 선택합니다.

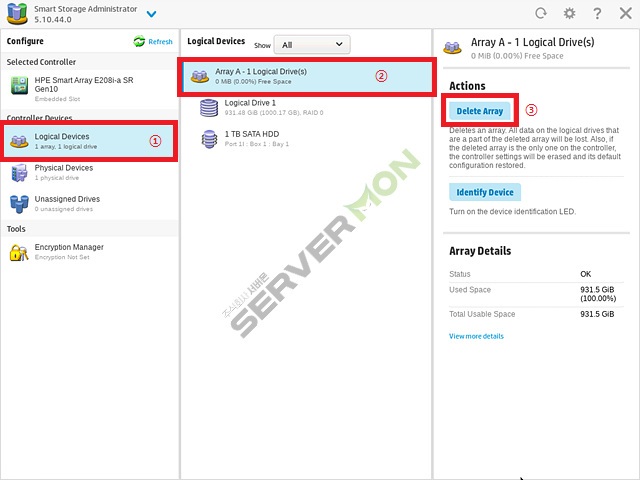

중앙으로 나열되는 Array 중 삭제할 Array를 선택하고 우측에서 Delete Array를 선택합니다.

(사진을 참고하시어 1~3 순서대로 진행하시면 됩니다.)

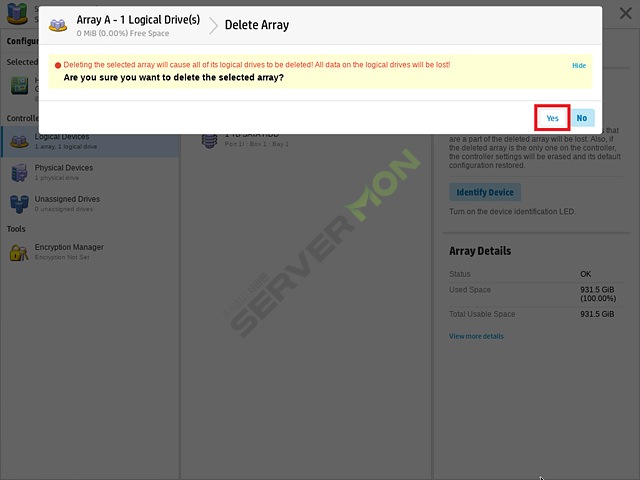

정말로 삭제할건지 확인하는 팝업이 발생됩니다. 주의사항을 다시 한번 확인 후 Yes를 선택

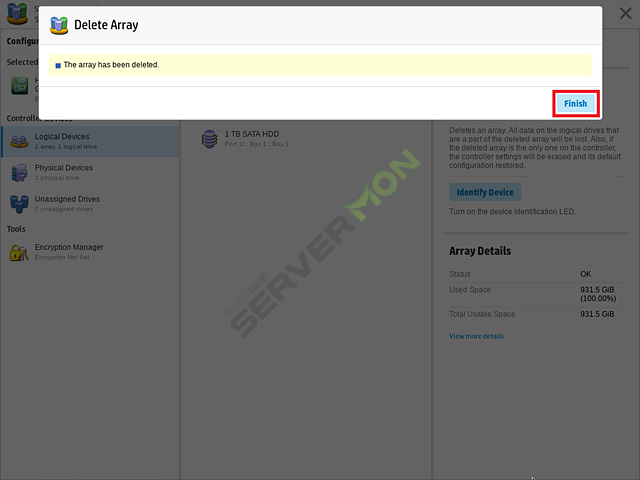

선택한 Array의 삭제가 완료되었습니다.

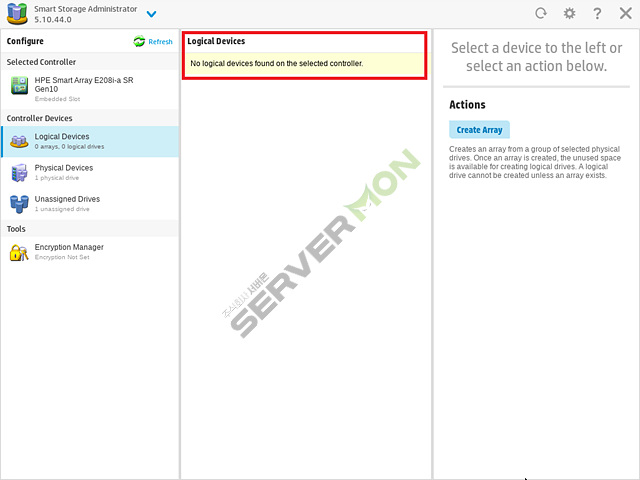

Logical Device에서 Array A가 사라진 것을 확인할 수 있습니다.





3. 마치며

이번시간에는 System Utilities 와 Smart Storage Administrator 두가지 방식을 이용하여 RAID구성된 Logical Disk를 삭제하는 방법에 대하여 알아보았습니다.

System Utilities의 경우 좀 더 빠르게 진입할 수 있는 장점이 있고 Smart Storage Administrator의 경우 UI로 다양한 내용을 확인하며 작업할 수 있다는 장점이 있습니다만, 구성된 RAID 설정은 동일하므로 편리하다고 생각되는 방식으로 작업하시면 됩니다.



삭제된 Logical Disk는 데이터가 소실되어 복구가 불가능하므로 반드시 사전에 데이터 백업을 진행해야된다는 내용을 다시 한번 말씀드리면서 마치겠습니다.



읽어주신 모든 분들께 감사드리며 항상 좀 더 유용한 주제로 손쉽게 정리된 내용을 보여드릴 수 있도록 노력하겠습니다.



이상 [세상 모든 서버를 집어삼킬 몬스터!!!] 서버몬이었습니다. 감사합니다.
