[LENOVO] LENOVO서버에서 RAID구성하기

안녕하세요. 주식회사 서버몬 입니다.

이번시간엔 LENOVO서버에서 RAID 구성하는 방법에 대하여 알아보겠습니다.



이번에 저희가 테스트한 장비는 System Setup 언어를 한국어로 변경한 상태이기때문에 메뉴화면에서 차이가 있을수 있습니다.





System Setup 진입

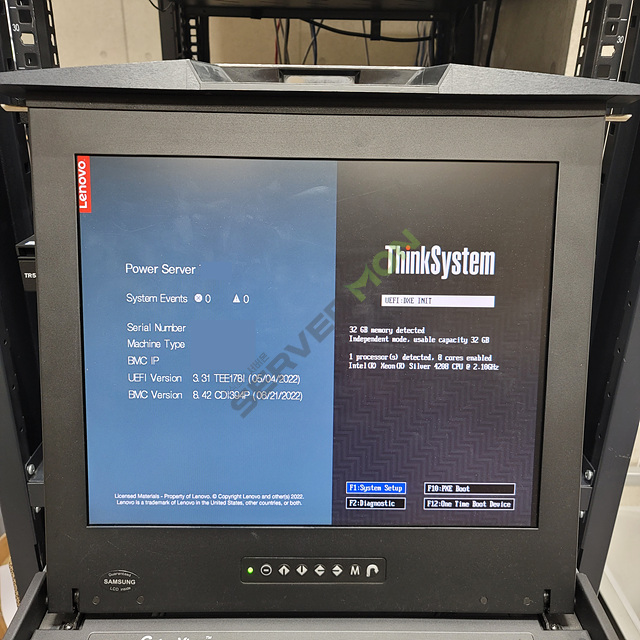

서버 전원버튼을 눌러 전원을 켜면서 F1키를 눌러서 System Setup으로 진입합니다.

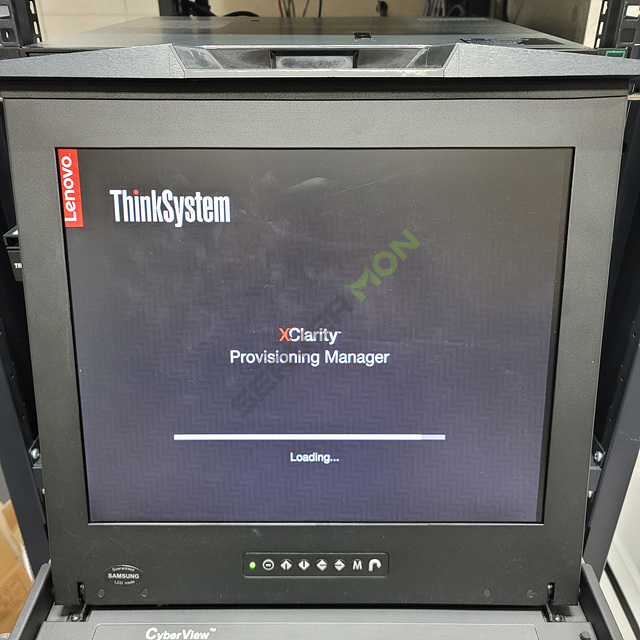

이후 System Setup으로 진입하는 화면이 나옵니다.





RAID 설정(공통)

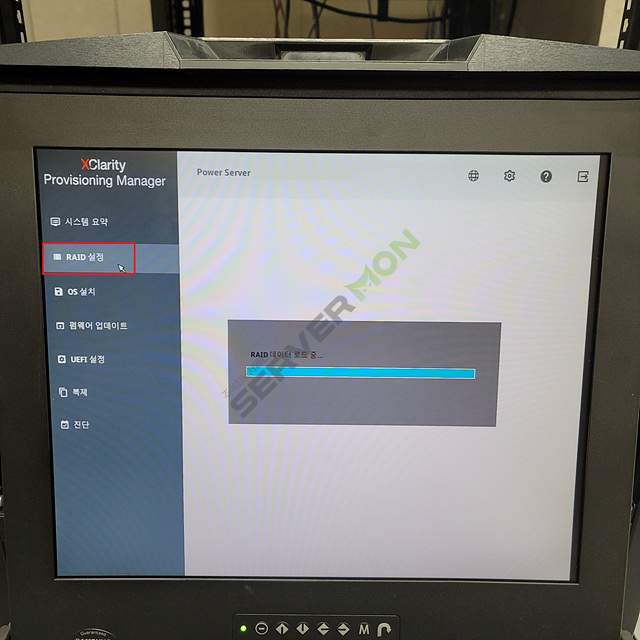

System Setup 진입하게 되면 좌측에 메뉴들이 있는데 이중 RAID설정을 클릭합니다.

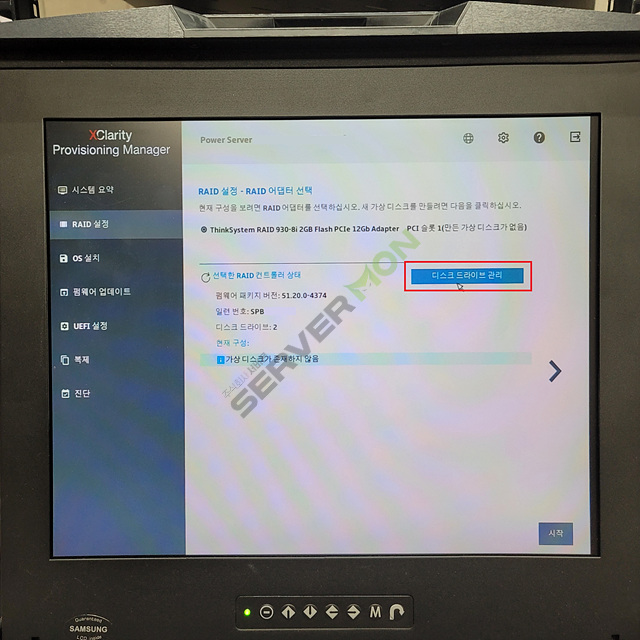

RAID설정에 들어오면 아래사진과 같은 화면을 볼수있습니다.

디스크 드라이브 관리를 클릭합니다.

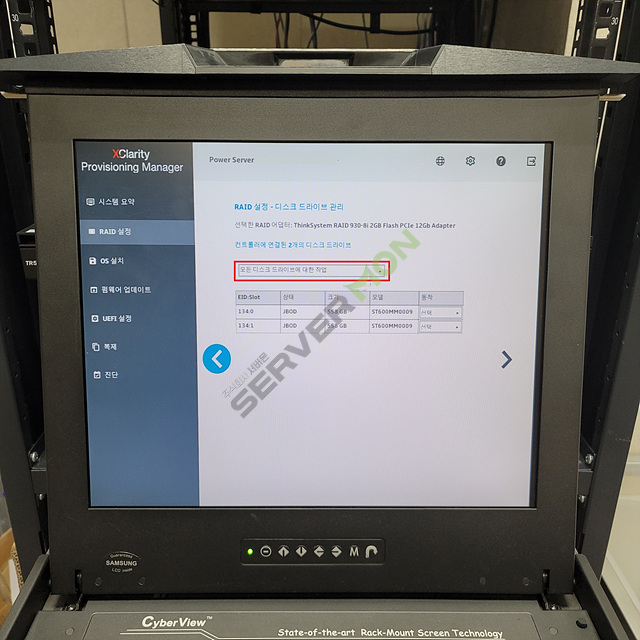

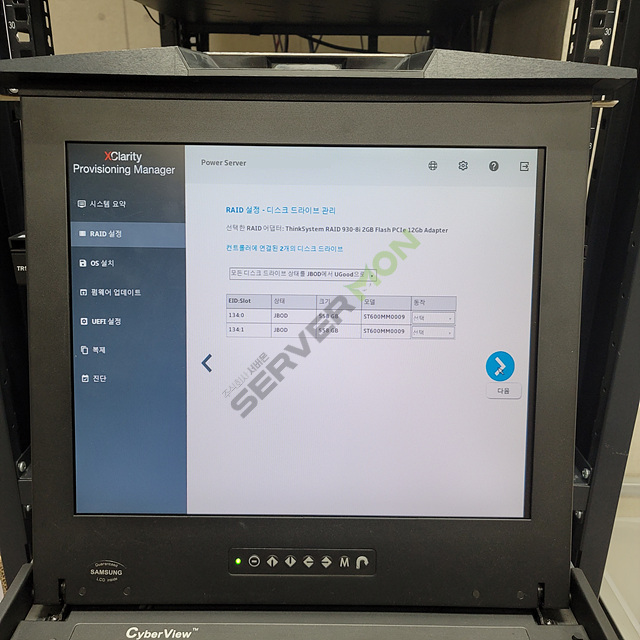

디스크 드라이브 관리에서 중간에 있는 모든 디스크 드라이브에 대한 작업 부분을 클릭합니다

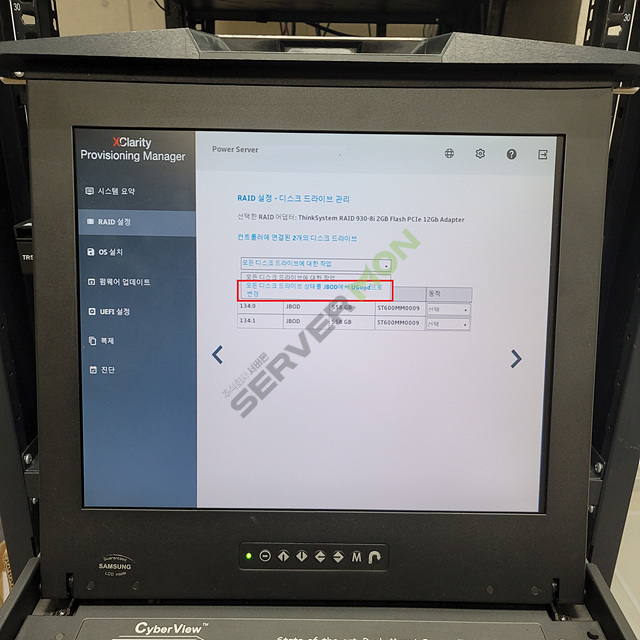

아래의 사진과 같이 JBOD -> UGood 으로 변경을 선택합니다



선택을 마쳤으면 화면의 우측에 있는 > 모양을 클릭하여 다음단계로 넘어갑니다.

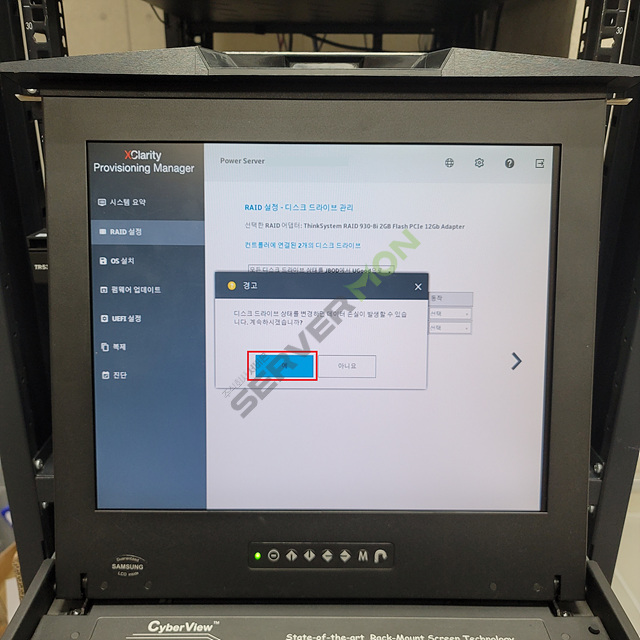

하드디스크의 데이터가 모두 지워진다는 경고가 나옵니다. 계속 진행하려면 예를 눌러줍니다.

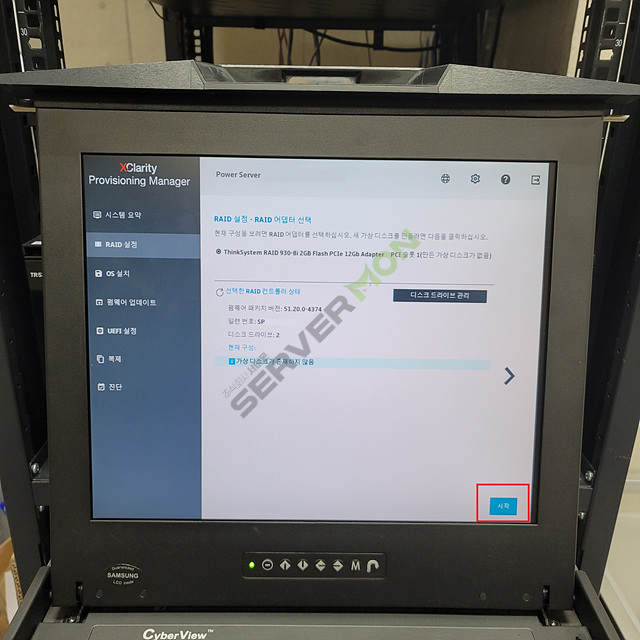

작업이 끝나면 RAID 설정 부분의 첫 화면으로 넘어갑니다. 이제 우측하단에 있는 시작버튼을 클릭합니다.





RAID 설정(단순구성)



RAID 설정 방법으로 단순구성과 고급구성이 있습니다.

단순구성 방법부터 알아보겠습니다.

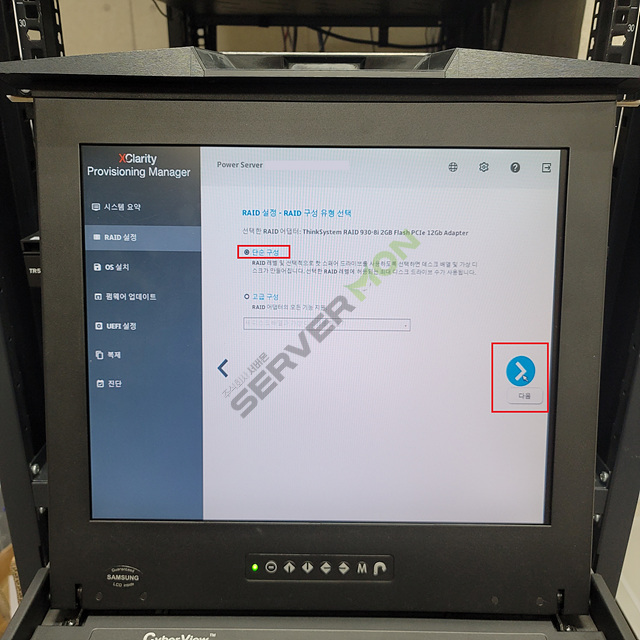

아래의 사진과 같은 화면이 나올때 단순구성을 선택하고 화면의 우측에 있는 > 를 클릭합니다.

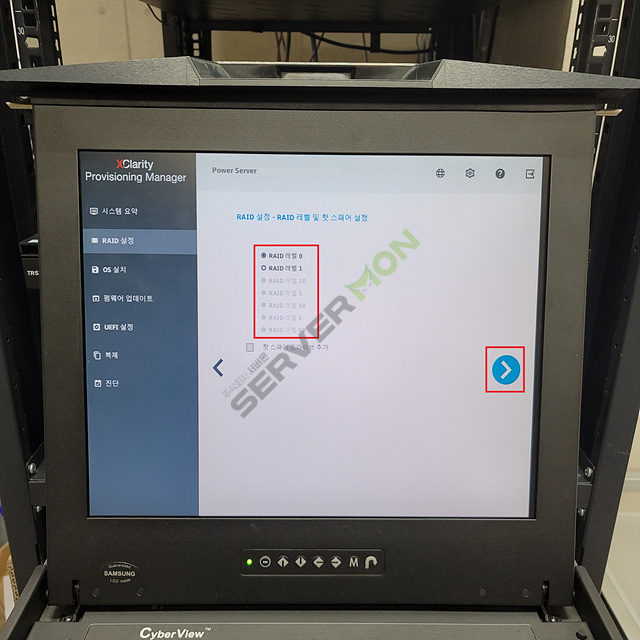

RAID 레벨을 선택하는 화면입니다. 사용목적에 맞는 RAID 레벨을 선택하고 화면의 우측에 있는 > 를 클릭합니다.

※ 핫스페어 설정이 필요한 경우 RAID레벨 선택 부분 아래에 체크박스를 선택하시면 됩니다.

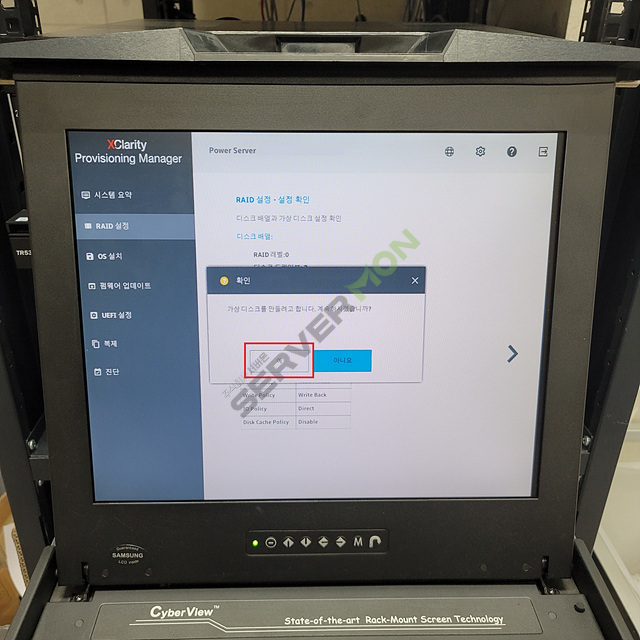

가상디스크 생성에 대한 메시지가 나옵니다. 계속하려면 예를 눌러줍니다.



가상디스크 생성중의 화면입니다. 잠시 기다리면 작업이 완료 됩니다.

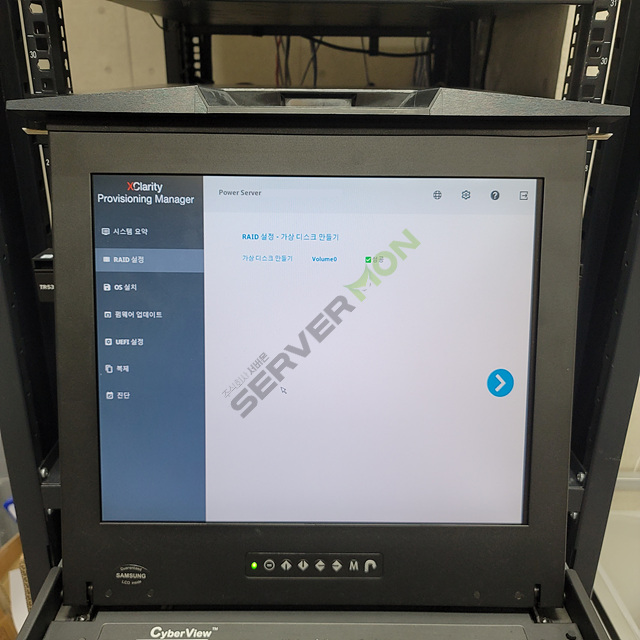

아래의 사진처럼 초록색 체크표시와 함께 성공이라고 나오면 완료 된것입니다.





RAID 설정(고급구성)



RAID 설정에서 고급구성 방법입니다.

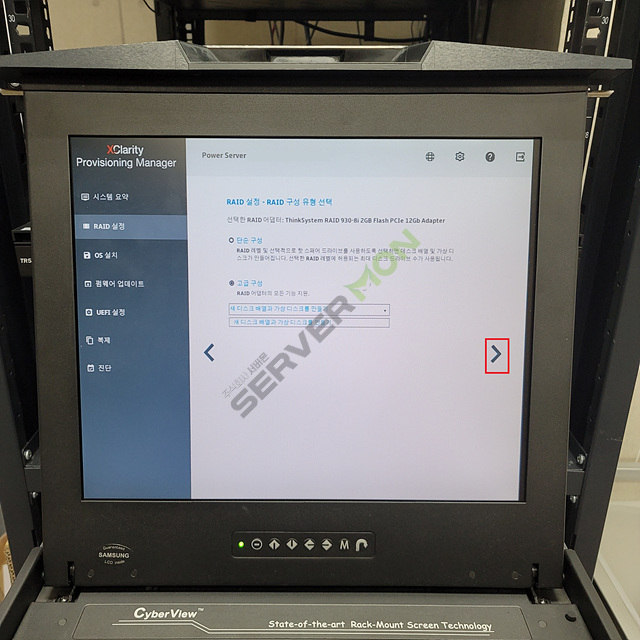

아래의 사진과 같은 화면이 나올때 고급구성을 선택하고 화면의 우측에 있는 > 를 클릭합니다.

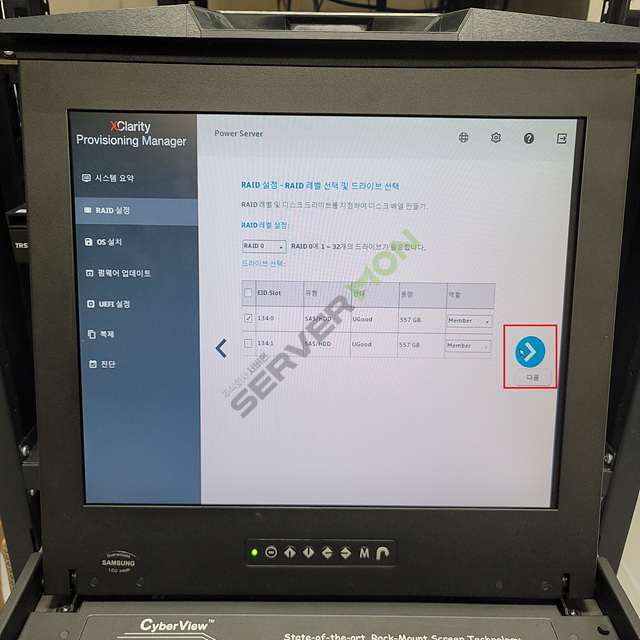

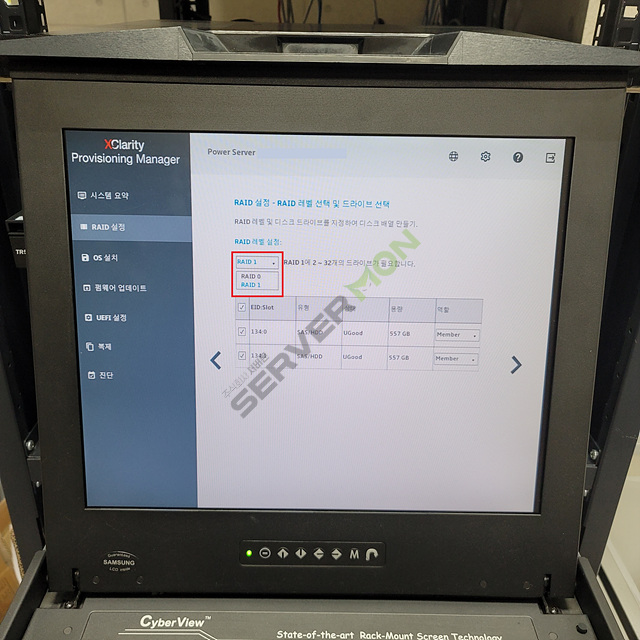

RAID 레벨을 선택하는 화면입니다. 사용목적에 맞는 RAID 레벨을 선택하고 아래보이는 하드디스크를 선택해 줍니다.

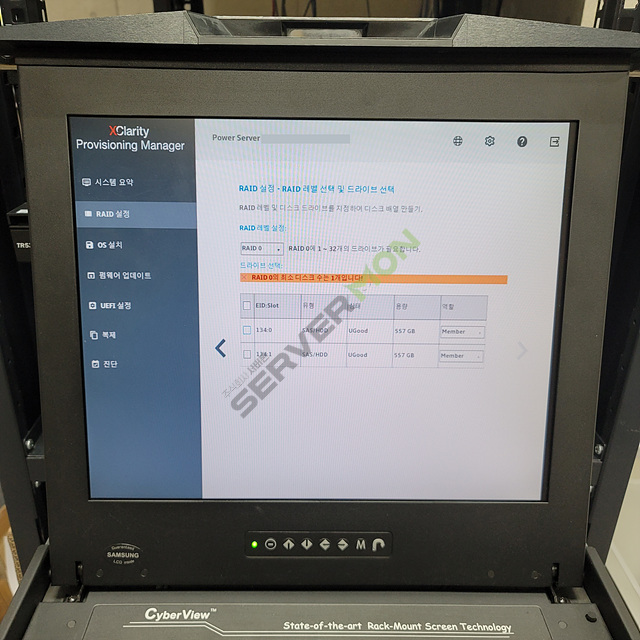

만약 RAID 구성을 위한 최소개수의 하드가 선택되지 않았을시 아래사진과 같은 경고메시지가 표시됩니다.



하드디스크 선택이 완료되면 화면의 우측에 있는 > 를 클릭합니다.



RAID 구성이 다 되었으면 가상디스크를 만들 차례입니다.

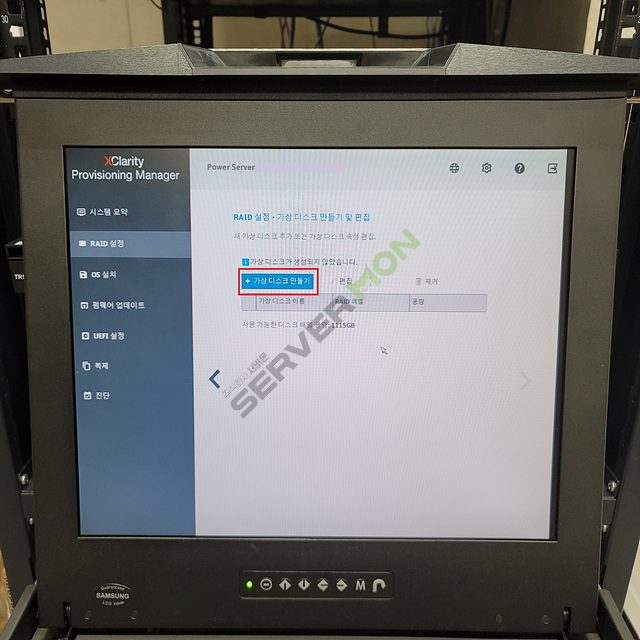

아래의 사진처럼 가상디스크 만들기 버튼을 클릭합니다.

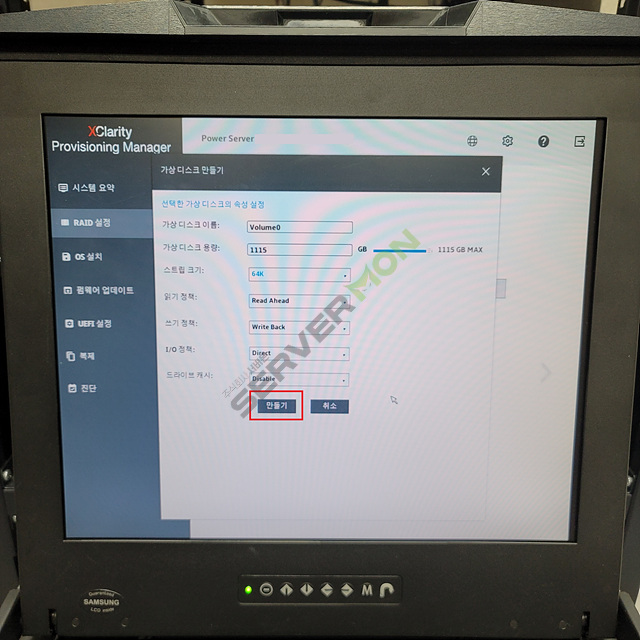

가상디스크의 여러가지 세부사항을 설정하는부분 입니다.

사용목적에 맞게 설정값을 변경할수도 있고 기본값으로 설정할 수도 있습니다.

설정이 완료 되었으면 아래있는 만들기를 클릭합니다.

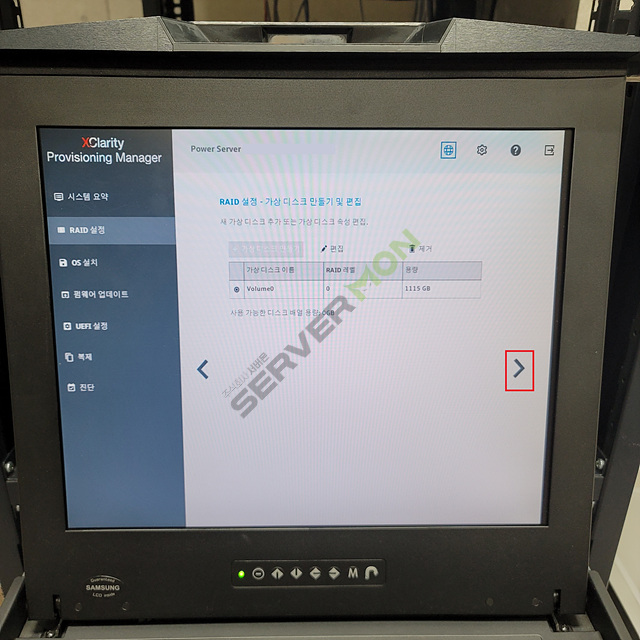

설정값대로 새로운 가상디스크가  만들어진것을 확인할수 있습니다.

가상디스크의 크기 설정값에 따라 여러개의 가상디스크를 만드는것도 가능합니다.

가상디스크 생성이 완료 되었으면 우측에 있는 > 를 클릭합니다.

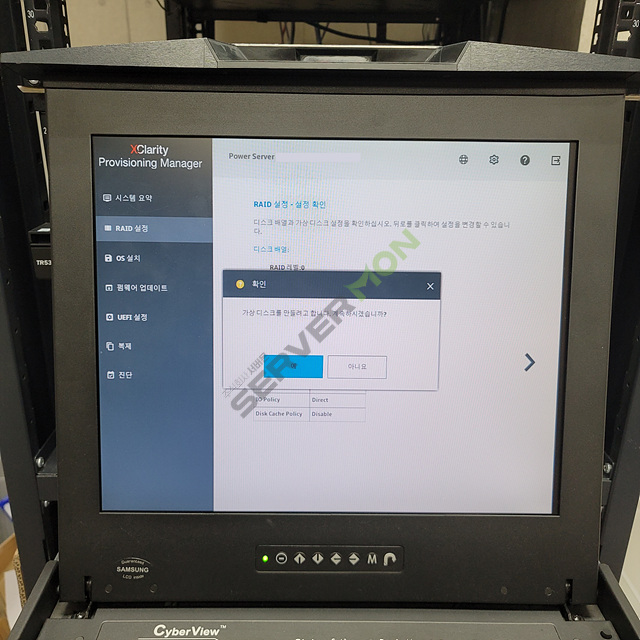

가상디스크 생성에 대한 메시지가 표시됩니다. 계속하려면 예를 눌러주세요.

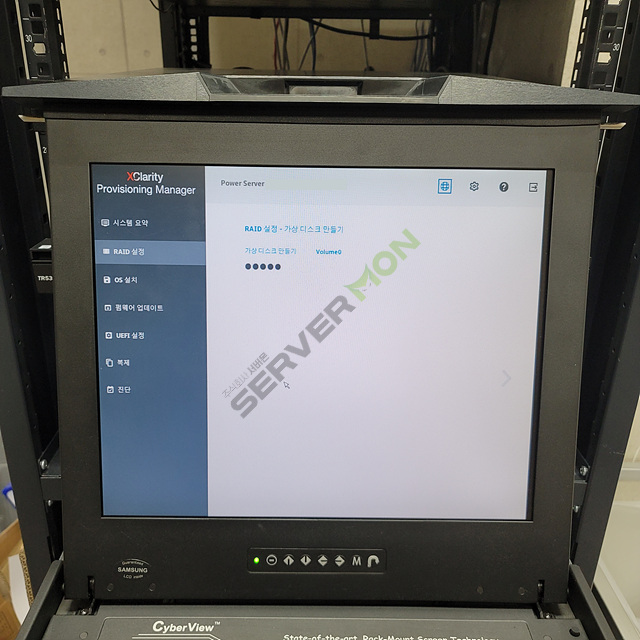

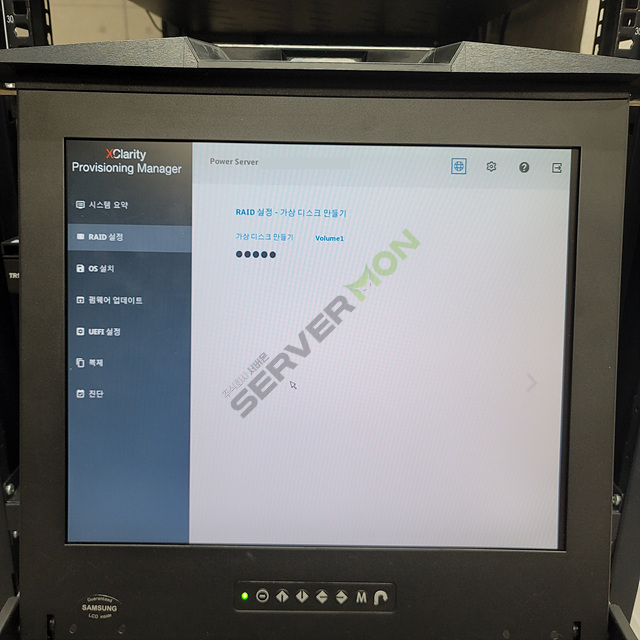

가상디스크 생성중의 화면입니다. 잠시 기다리면 작업이 완료 됩니다.

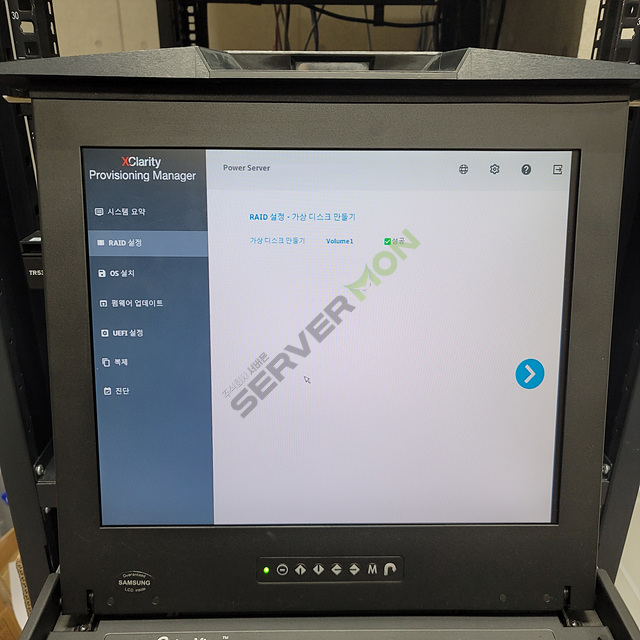

아래의 사진처럼 초록색 체크표시와 함께 성공이라고 나오면 완료 된것입니다.





RAID 설정 완료

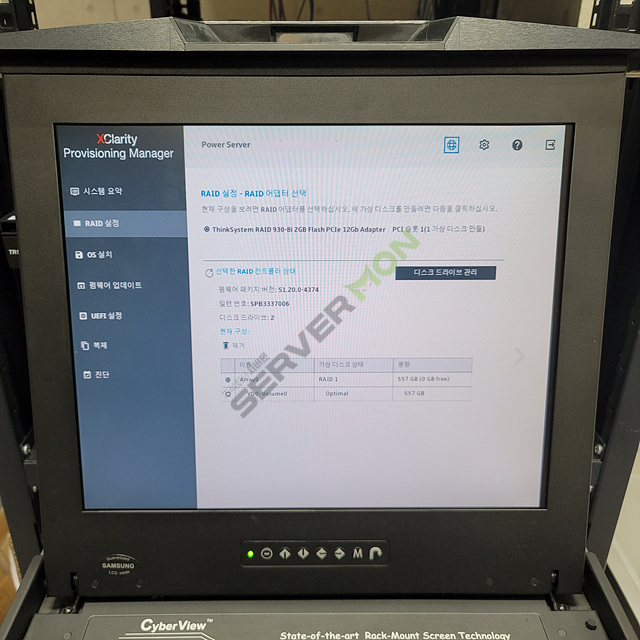

RAID설정과 가상디스크 생성이 모두 완료되었을때의 화면 입니다.



이제 생성된 가상디스크에 OS 설치를 할수 있는 상태가 되었습니다.



이상으로 LENOVO서버에서 RAID 구성하는 방법에 대하여 알아보았습니다.

감사합니다.
