[DELL] S150 레이드컨트롤러 설정 (Windows RAID 또는 Linux RAID 구성)

안녕하세요. 주식회사 서버몬 입니다.



이번시간에는 Dell PowerEdge Server 제품군에 내장되어있는 S150 소프트웨어 레이드를 이용하여 윈도우용 또는 리눅스용 레이드 구성방법에 대하여 알아보겠습니다.

이번 작업에는 몇번의 재부팅 과정이 필요하며 OS가 부팅 된 상태에서 작업이 불가합니다. 작업전에 서버 재부팅이 가능한 상태인지 꼭 확인해 주세요.

레이드 구성시 기존 데이터는 모두 삭제 되므로 데이터 유실에 주의하여 사전에 데이터백업을 꼭 해주세요.



Dell PowerEdge RAID S150는 소프트웨어 레이드이며 윈도우환경 그리고 리눅스 환경을 지원하고 있습니다. 다만 윈도우, 리눅스 버전별로 지원여부의 차이가 있으므로 반드시 사전에 지원여부를 확인해 주세요.



지원하는 레이드 레벨은

Windows RAID: 볼륨, RAID 0, RAID 1, RAID 5 및 RAID 10
Linux RAID: RAID 1

입니다.



더 자세한 내용은 아래에 있는 Dell 공식페이지 자료에서 확인하실수 있습니다.

Dell PowerEdge RAID 컨트롤러 S150 사용자 가이드 | Dell 대한민국

Dell PowerEdge RAID 컨트롤러 S150 사용자 가이드 | Dell 대한민국





System BIOS Settings에서 RAID모드 활성

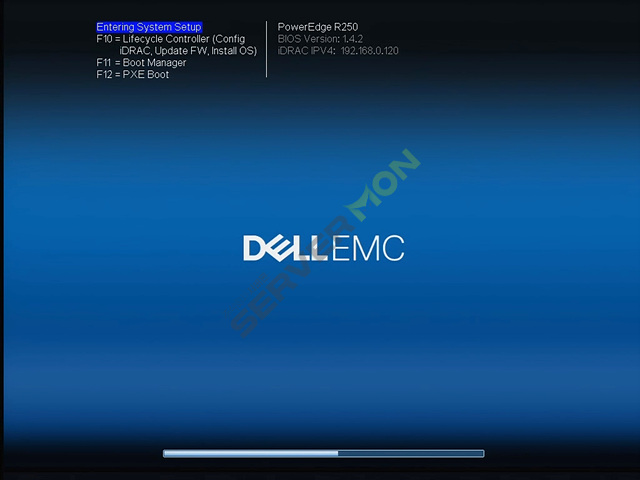

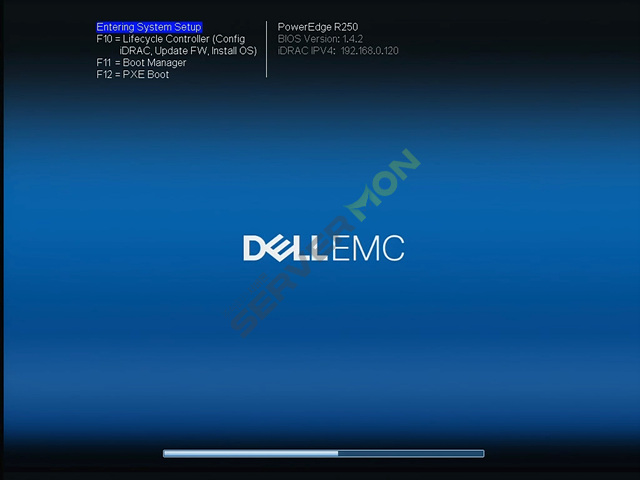

서버가 꺼져있다면 전원버튼을 눌러서 전원 인가 후 F2키를 눌러 System Setup으로 진입 합니다.

전원이 켜진상태였다면 재부팅 후 F2키를 눌러 System Setup으로 진입 합니다.

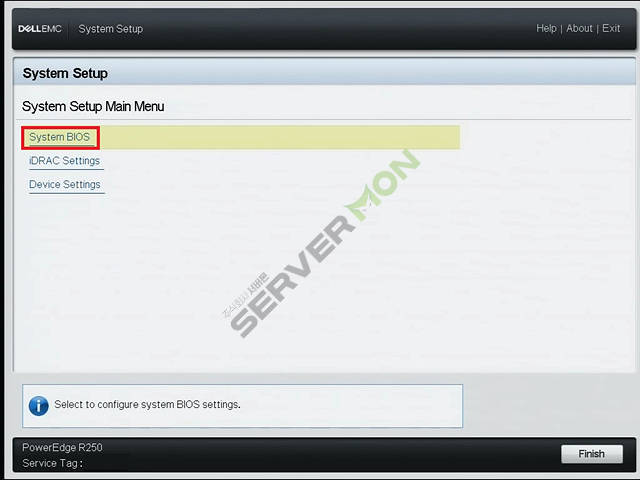

System Setup 진입 후 아래의 사진에 표시된 부분을 참고하여 System BIOS Settings로 진입합니다.

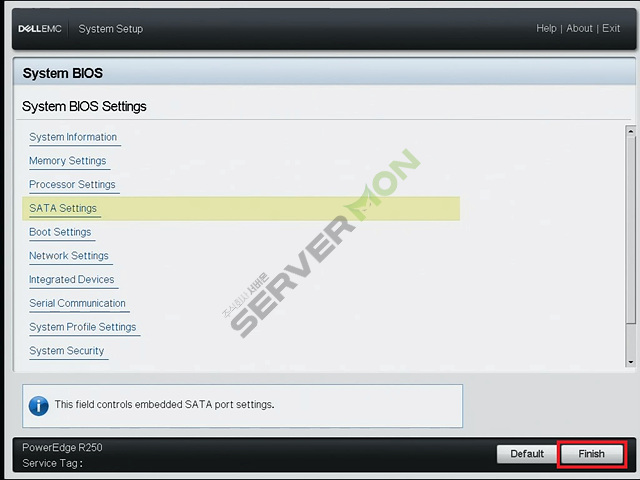

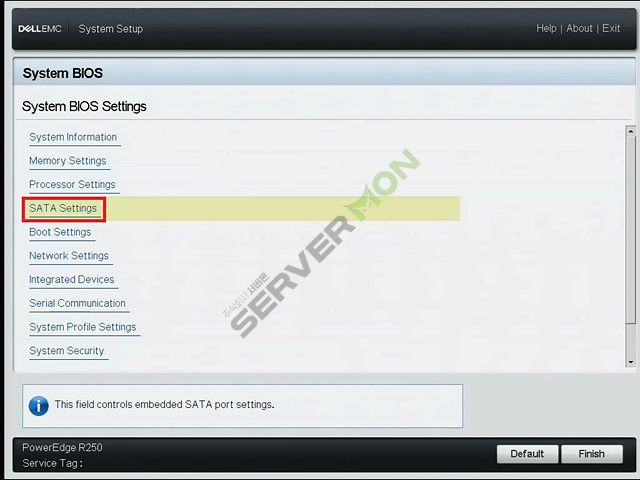

System BIOS Settings 진입 후 아래의 사진에 표시된 부분을 참고하여 SATA Settings로 진입합니다.

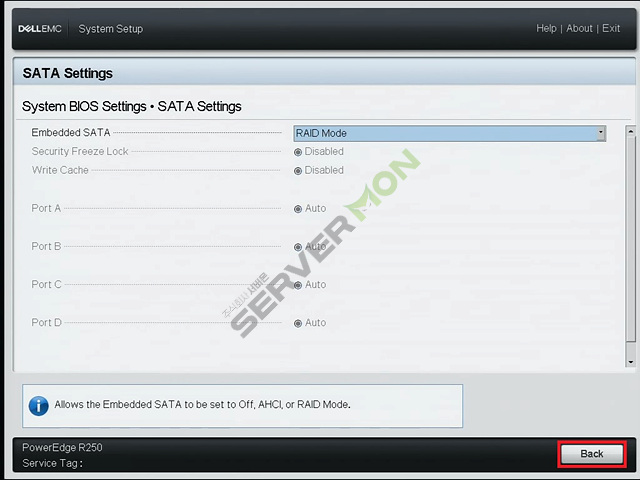

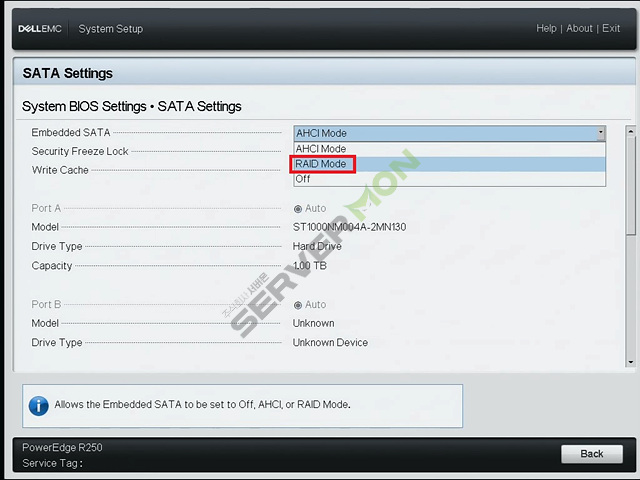

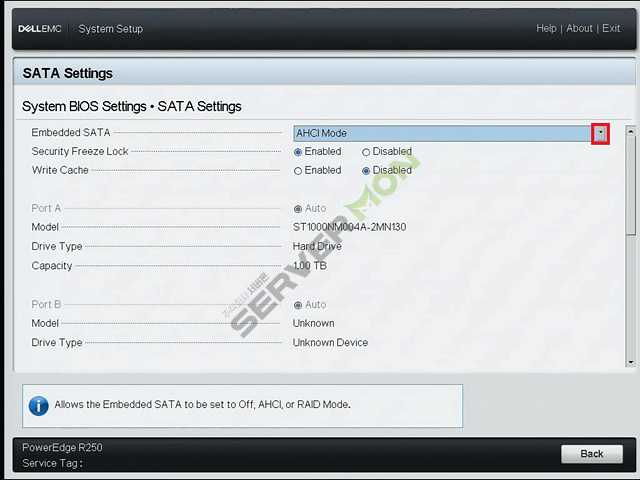

SATA Settings 진입 후 아래의 사진에 표시된 부분을 참고하여 RAID 모드를 활성화 시켜줍니다.

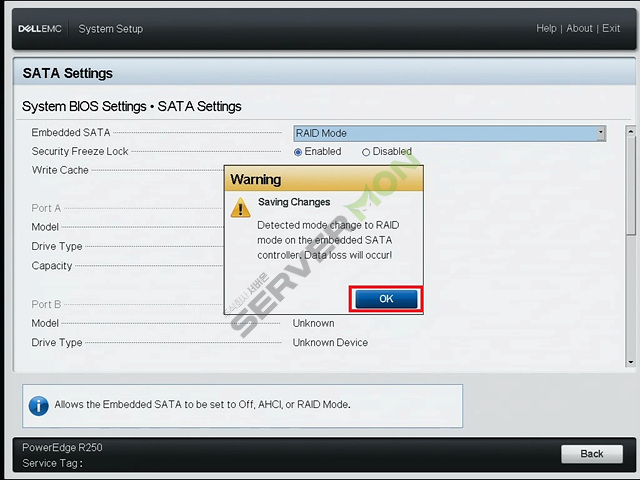

RAID Mode를 선택하면 아래의 사진처럼 경고창이 나타나지만 OK를 눌러서 다음단계로 진행하면 됩니다.



OK를 누르면 RAID모드가 활성화 되고 아래의 사진과 같은 화면을 볼 수 있습니다.

다음단계 진행을 위하여 Back 또는 ESC키를 눌러 뒤로 갑니다.



Back 또는 ESC키를 누르면 아래의 사진과 같은 화면을 볼 수 있습니다.

다음단계 진행을 위하여 Finish 또는 ESC키를 눌러줍니다.

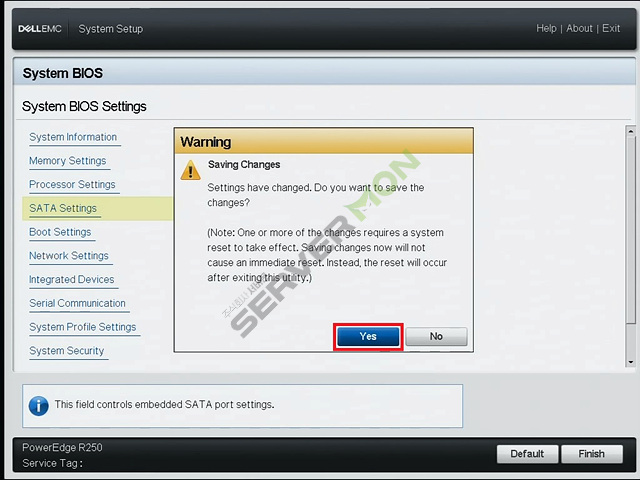

Finish 또는 ESC키를 누르면 아래의 사진처럼 경고창이 나타나는데 Yes를 눌러서 변경된 사항을 저장해 줍니다.

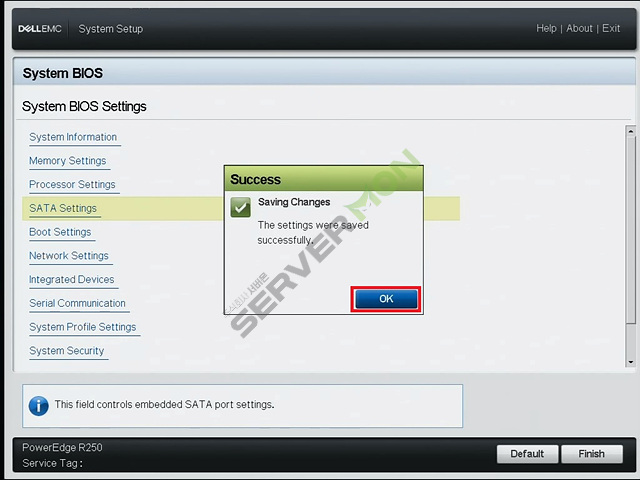

잠시후 아래의 사진과 같이 변경된 사항 저장에 성공하였다는 메시지가 나타납니다.

OK를 눌러줍니다.



OK를 눌러주면 아래의 사진처럼 System Setup 화면으로 이동합니다.

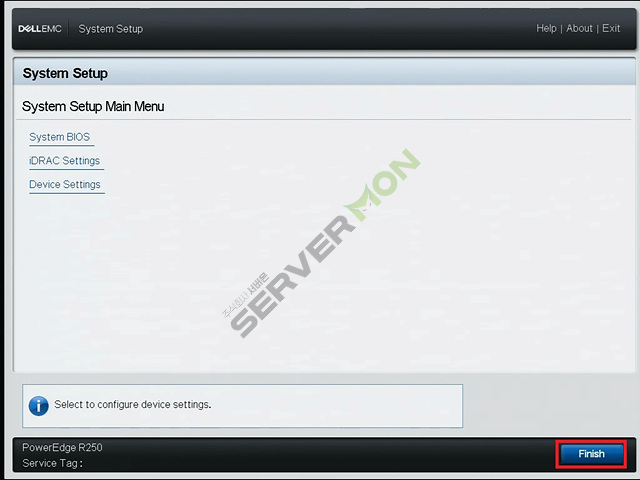

Finish를 눌러줍니다.

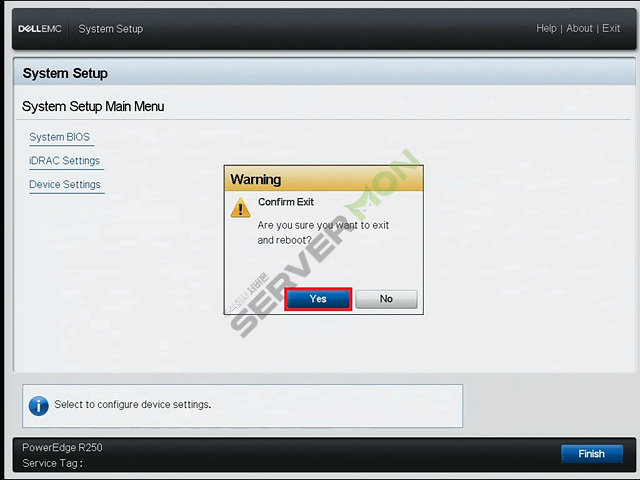

Finish를 누르면 아래의 사진처럼 서버를 Reboot 하겠다는 경고창이 나타납니다.

Yes를 눌러 Reboot 합니다.

SATA Settings 에서 모드변경 후에는 반드시 서버재부팅이 필요합니다. 재부팅 전까지 변경된 내용이 적용되지 않습니다.





Windows RAID 또는 Linux RAID 구성



서버 재부팅 후 F2키를 눌러 System Setup으로 진입 합니다.

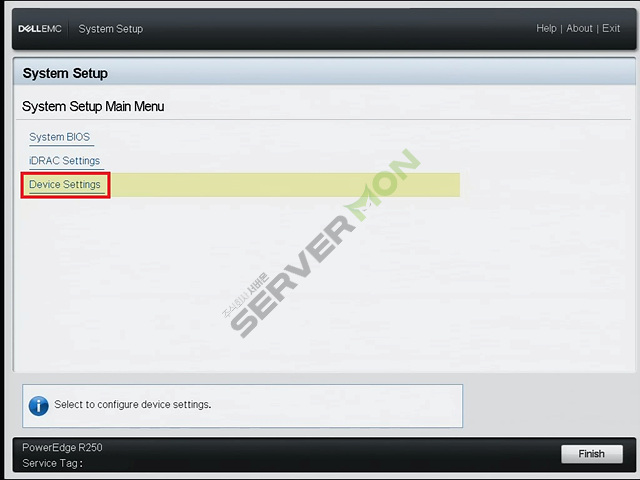

System Setup 진입 후 아래의 사진에 표시된 부분을 참고하여 Device Settings로 진입합니다.

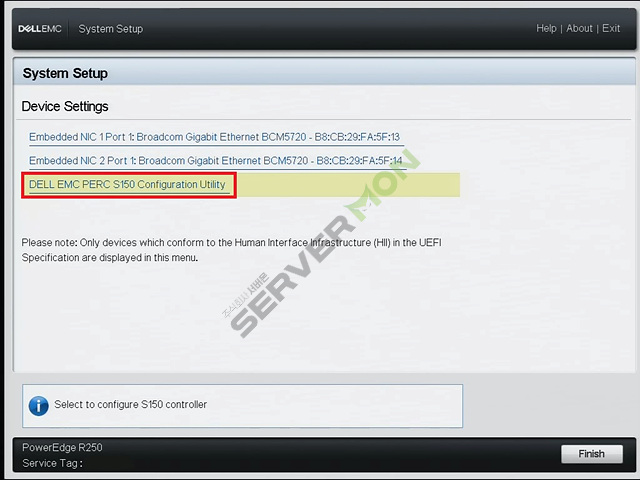

Device Settings 진입 후 아래의 사진에 표시된 부분을 참고하여 S150 Configuration Utility로 진입합니다.

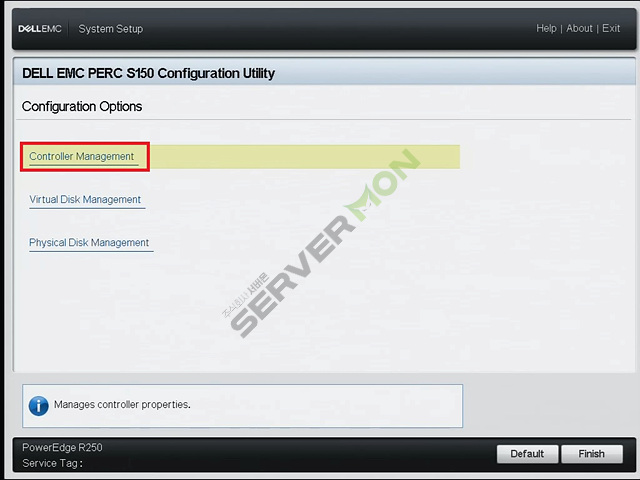

S150 Configuration Utility 진입 후 아래의 사진에 표시된 부분을 참고하여 Controller Management로 진입합니다.

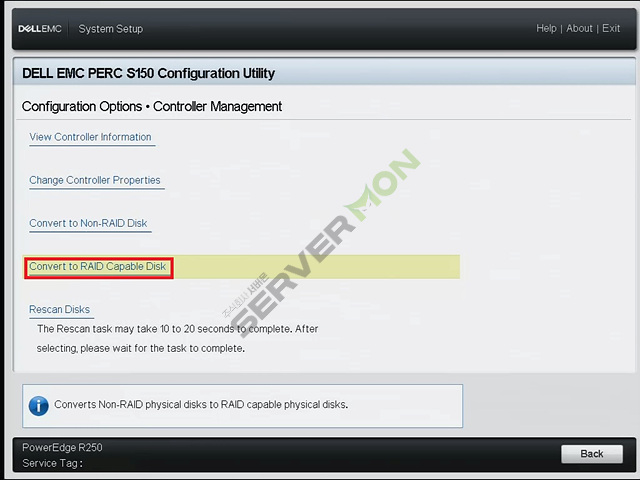

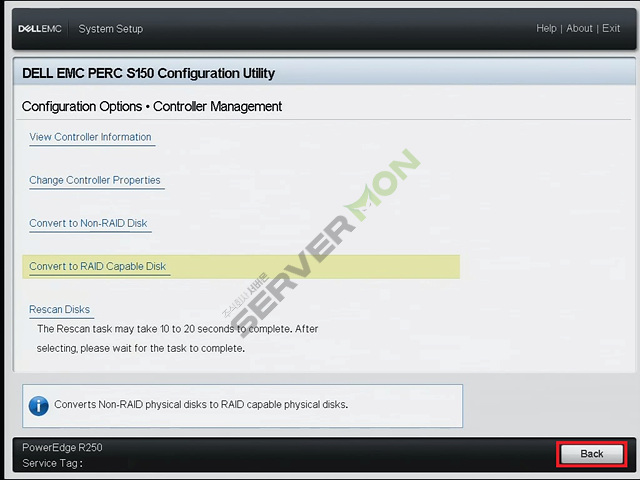

Controller Management 진입 후 아래의 사진에 표시된 부분을 참고하여 Convert to RAID Capable Disk로 진입합니다.

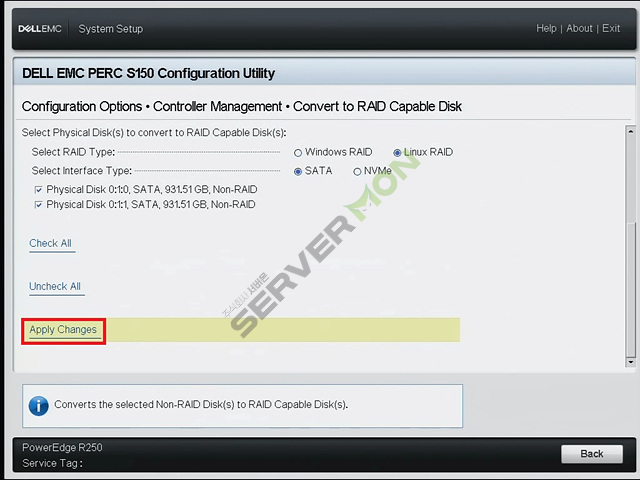

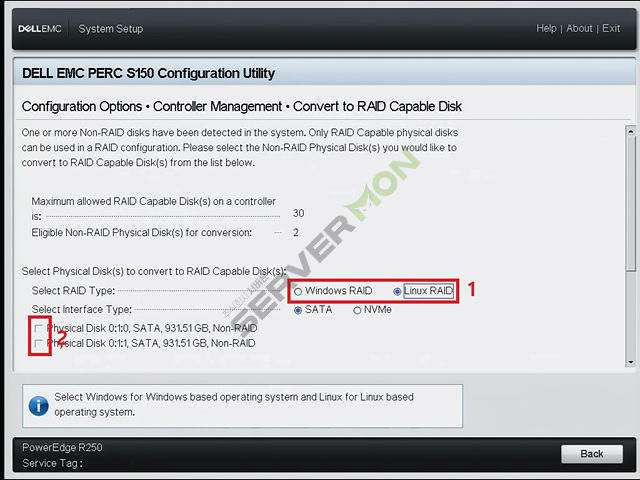

Convert to RAID Capable Disk 진입 후 아래의 사진에 표시된 부분을 참고하여 RAID 구성을 시작합니다.

첫번째로 RAID Type을 사용할 OS에 맞게 선택합니다. Windows RAID 또는 Linux RAID를 선택합니다.

두번째로 RAID구성 대상 HDD 또는 SSD를 선택 합니다.

모든 선택이 완료 되었으면 우측 스크롤바를 아래로 내려줍니다.

여기서 주의 할 점은 선택한 RAID종류에 따라 반드시 그에 맞는 OS를 설치해야한다는 점 입니다.

예를 들어 Windows RAID를 선택하고 OS는 Linux로 설치하려할때 Virtual Disk가 보이지 않아서 OS설치가 정상적으로 이뤄지지 않습니다.



스크롤바를 내리면 아래의 사진과 같이 Apply Changes가 나타납니다. Apply Changes를 선택합니다.

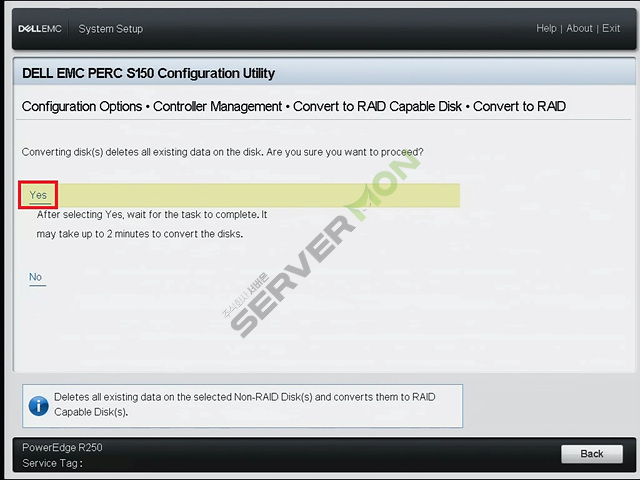

Apply Changes를 선택하면 아래의 사진처럼 확인창이 나타납니다. Yes를 눌러서 다음단계로 넘어갑니다.



이후 아래의 사진과 같이 Controller Management 화면으로 넘어오면 우측하단에 있는 Back 또는 ESC키를 눌러줍니다.

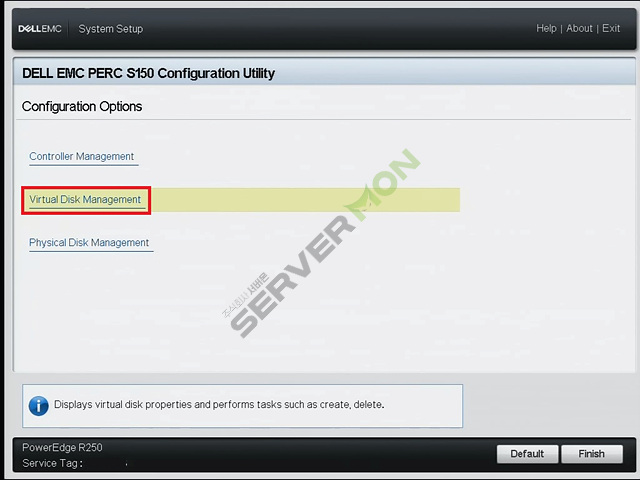

Back 또는 ESC키를 눌러서 S150 Configuration Utility 화면으로 넘어오면 아래의 사진을 참고하여 Virtual Disk Management로 진입합니다.

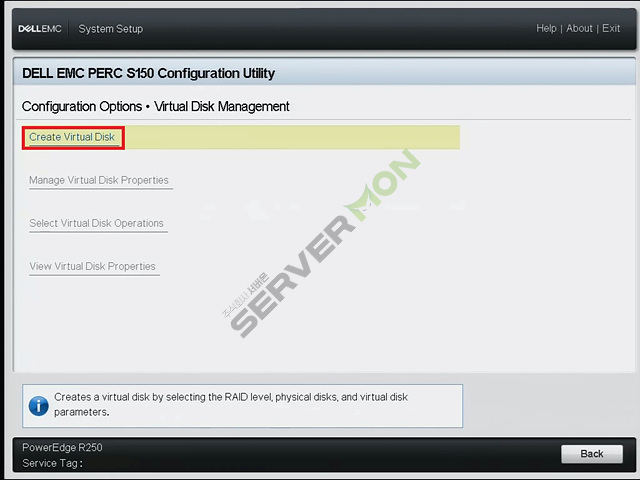

Virtual Disk Management로 진입 후 아래의 사진에 표시된 부분을 참고하여 Create Virtual Disk를 선택합니다.



Create Virtual Disk를 선택하면 아래의 사진과 같은 화면을 볼 수 있습니다.

이 부분에서는 리눅스, 윈도우즈 차이가 있는데요, 리눅스에 대한 세팅부터 살펴보겠습니다.



S150의 경우 리눅스 환경에서 RAID1 만 지원하기 때문에 RAID레벨을 선택하는부분은 따로 없습니다.

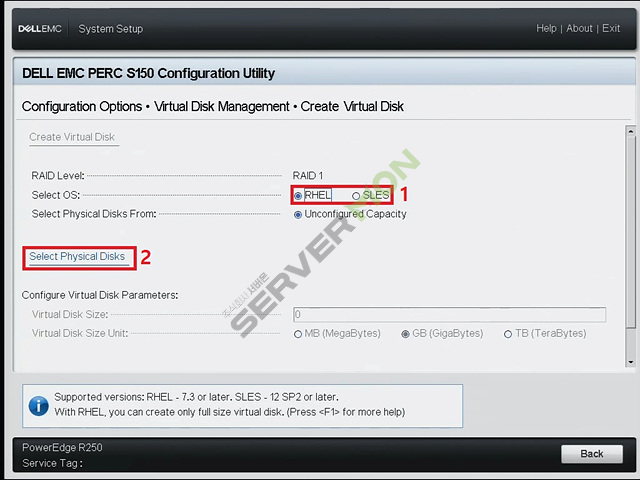

대신 설치할 리눅스 버전에 맞게 OS부분을 선택합니다.

두번째로 Select Physical Disks를 선택합니다.



Select Physical Disks를 선택하면 아래의 사진과 같은 화면이 나타납니다.

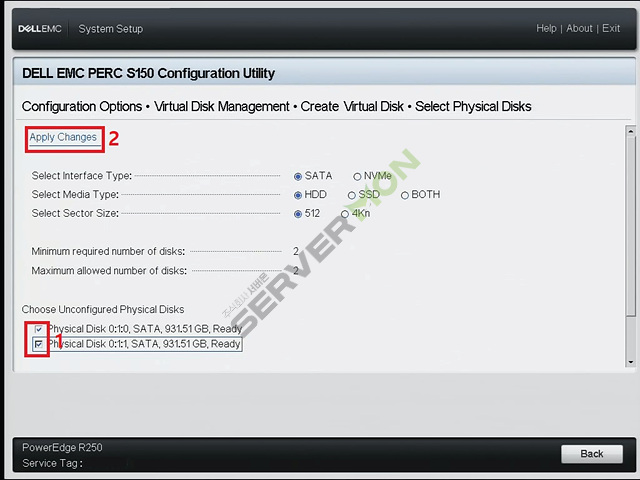

첫번째로 Virtual Disk구성에 사용할 HDD 또는 SSD를 선택 합니다.

두번째로 Apply Changes를 선택합니다.



Apply Changes를 선택하면 다시 Create Virtual Disk 화면으로 돌아옵니다.

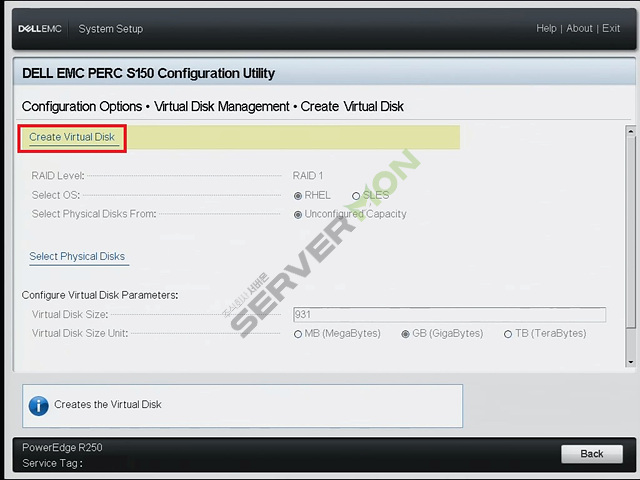

아래의 사진을 참고하여 Create Virtual Disk를 선택합니다.

Create Virtual Disk를 선택하면 Virtual Disk 생성이 완료 됩니다.



이제 윈도우즈 RAID 구성방법에 대하여 살펴보겠습니다.

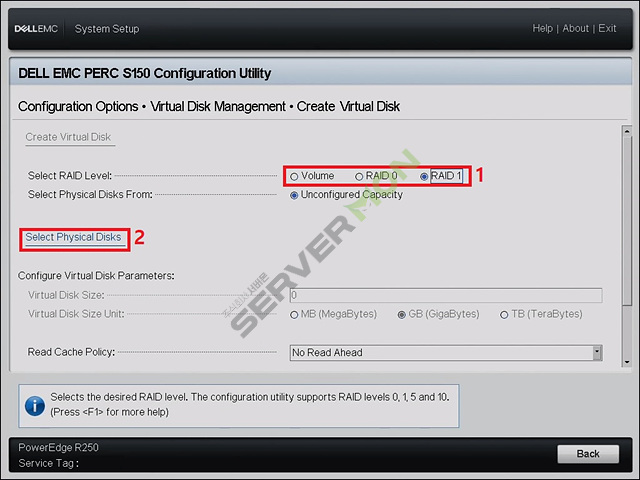

Create Virtual Disk를 선택하면 아래의 사진과 같은 화면을 볼수 있습니다.

첫번째로 RAID레벨을 선택합니다.

두번째로 Select Physical Disks를 선택합니다.



Select Physical Disks를 선택하면 아래의 사진과 같은 화면이 나타납니다.

첫번째로 Virtual Disk구성에 사용할 HDD 또는 SSD를 선택 합니다.

두번째로 Apply Changes를 선택합니다.



Apply Changes를 선택하면 다시 Create Virtual Disk 화면으로 돌아옵니다.

리눅스RAID 구성시와 마찮가지로 Create Virtual Disk를 선택합니다.

Create Virtual Disk를 선택하면 Virtual Disk 생성이 완료 됩니다.





생성된 Virtual Disk 확인

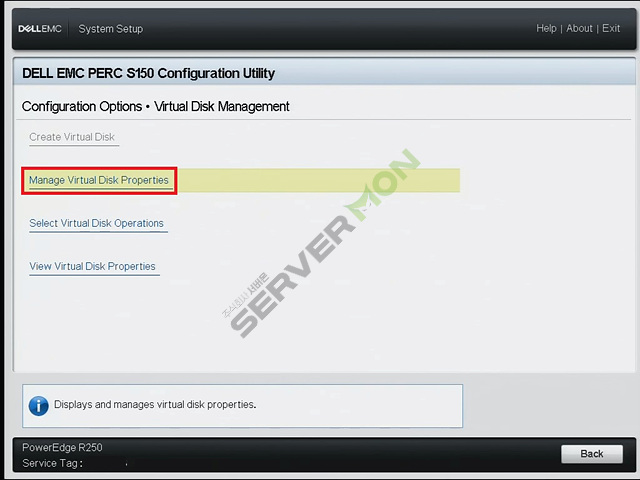

Virtual Disk Management 화면에서 아래의 사진을 참고하여 Manage Virtual Disk Properties를 선택합니다.

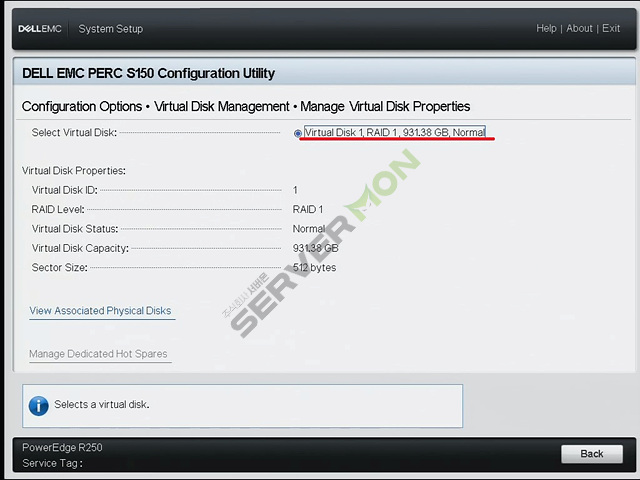

Manage Virtual Disk Properties를 선택하면 현재 생성된 Virtual Disk목록을 확인 할 수 있습니다.



지금까지 S150 소프트웨어 레이드를 이용하여 윈도우용 또는 리눅스용 레이드 구성방법에 대하여 알아보았습니다.

감사합니다.
