[HPE] HPE서버의 디스크 상태와 레이드 구성 확인하는 방법 - Linux mdadm



안녕하세요. 주식회사 서버몬 입니다.



오늘은 HPE ProLiant Server에서 VROC를 사용하게되면 HPE의 Soft RAID Contoller가 아니므로 HPE에서 제공하는 SSA CLI로는 모니터링 및 유지보수가 불가능합니다.
따라서 오늘은 HPE ProLiant Server에서 VROC를 사용하여 Linux OS 설치시 mdadm을 활용하여 RAID의 모니터링 및 유지보수를 하는 방법을 알아보겠습니다.

Windows VROC GUI - 레이드 확인

VROC 사용시 Windows에서 확인하는 방법은 아래 링크를 참조하시기 바랍니다.
[HPE] HPE서버의 디스크 상태와 레이드 구성 확인하는 방법 - Windows VROC GUI





0. 설치 확인

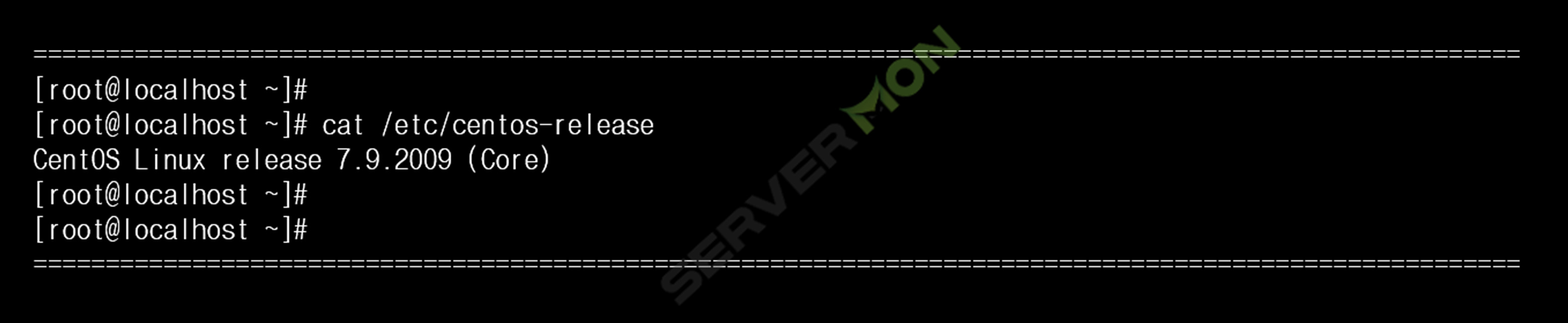

본 글을 작성하기에 앞서 이번 컨텐츠는 CentOS 7.9 환경에서 작성되었음을 알려드립니다.

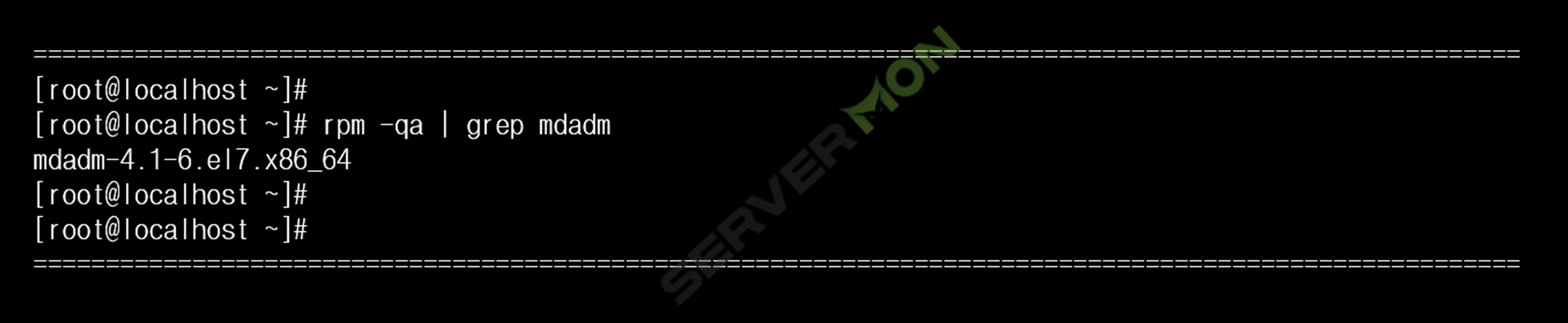

'rpm -qa | grep mdadm'를 입력하여 mdadm이 설치되어 있는지 확인합니다.
위와 같이 문구가 확인된다면, 설치가 되어있음을 확인할 수 있습니다.

1. 모니터링

'cat /proc/mdstat'을 입력하여 RAID상태를 확인합니다.
각각의 파티션이 모두 잡혀있는지 확인합니다.
자세히 보시면 '***** blocks super 1.2 [2/2] [UU]'로 기재된 부분들이 있는데, [2/2]와 [UU]
를 보고 디스크가 정상작동중인지 확인할 수 있습니다.

2. 유지보수

mdadm을 활용할경우 기본적으로 Auto ReBuilding이 되지않으므로 디스크가 에러났을경우 교체 후 직접 아래와같이 수동으로 실행시켜줘야합니다.



* 복구를 진행하기에 앞서 아래의 내용에 대한 몇가지에대한 설정을 선택해야하며 아래는 그에대한 예시입니다.
- 소프트웨어 레이드 Sync 속도 향상 (적정치로 조절해야 한다)
- 디스크 동기화 최소 속도를 500KB/s로 제한
- 디스크 동기화 최대 속도를 5MB/s로 제한

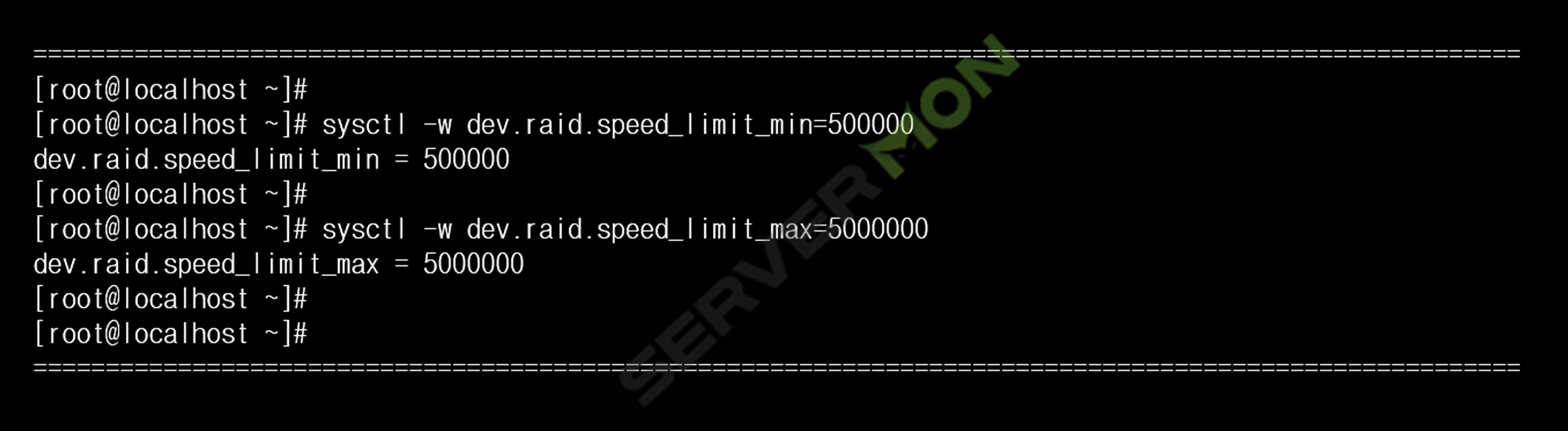

위 내용과같이 디스크 동기화 최소/최대 속도에 제한을 설정하기 위한 커맨드입니다.
값은 앞서 설명한 값을 기준으로 작성되었으므로, 참고하시기 바랍니다.

제일먼저 'lsblk' 커맨드를 이용하여 볼륨리스트를 확인합니다.

이후 'mdadm --detail /dev/md126' 커맨드를 입력하여 RAID 볼륨 컨테이너를 확인합니다.

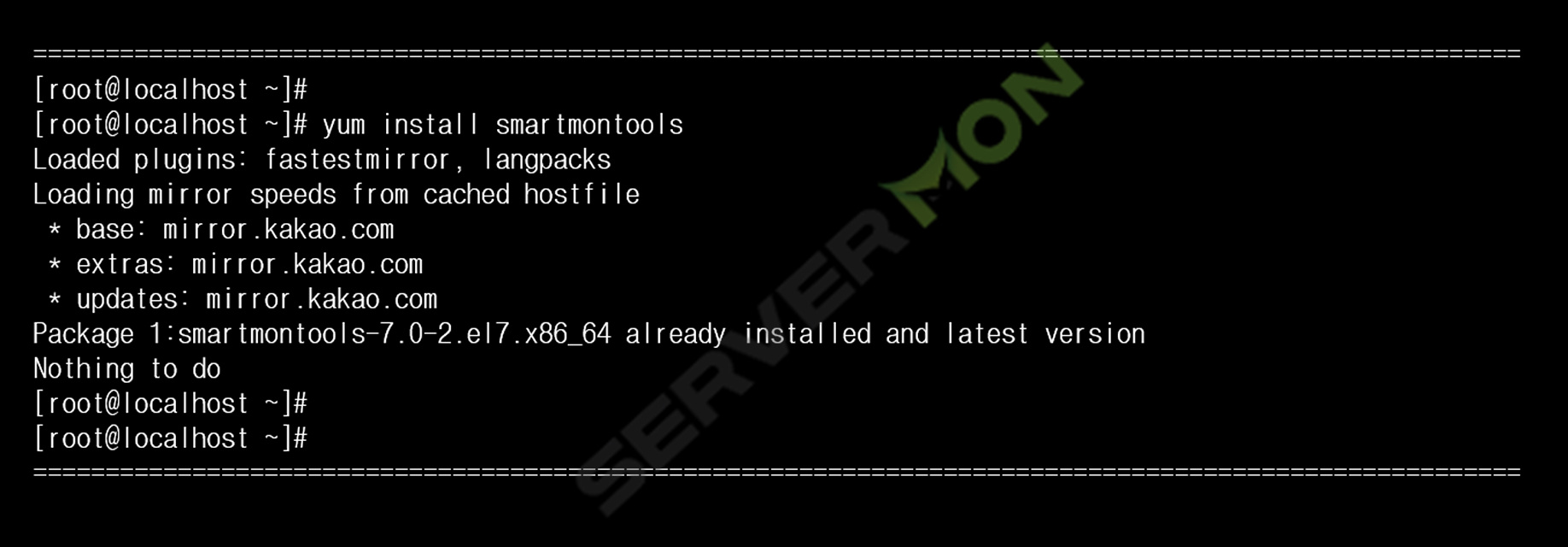

디스크 상세확인을 위해 yum을 통해 smartmontools를 설치합니다.

* 본 환경에서는 기본적으로 설치가 되어 있어 Nothing to do 라는 문구가 기재되었습니다.



디스크 sda의 상세내역을 확인합니다.



디스크 sdb의 상세내역을 확인합니다.

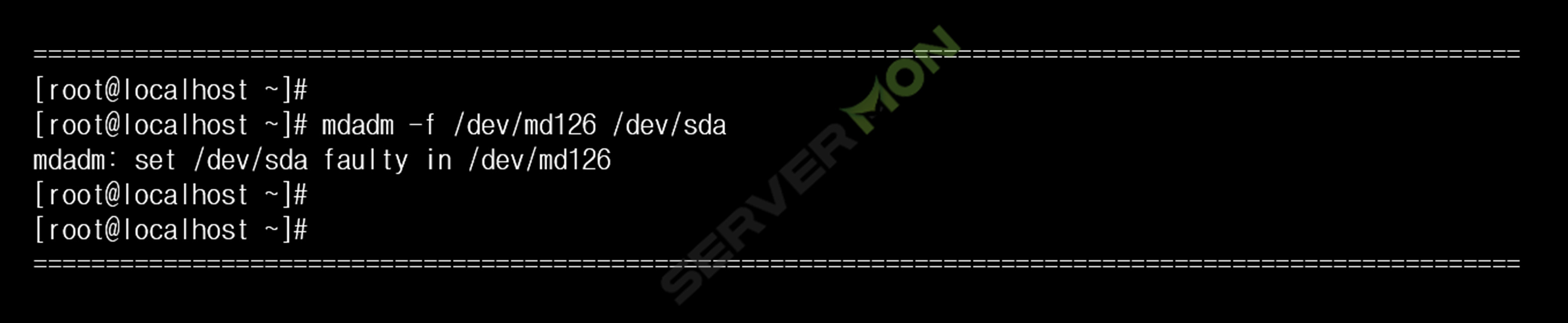

Fail된 디스크를 앞서 확인했으니, 해당 디스크를 제거합니다.
* 볼륨의 성능 저하가 발생할 수 있으니 유의 바랍니다.

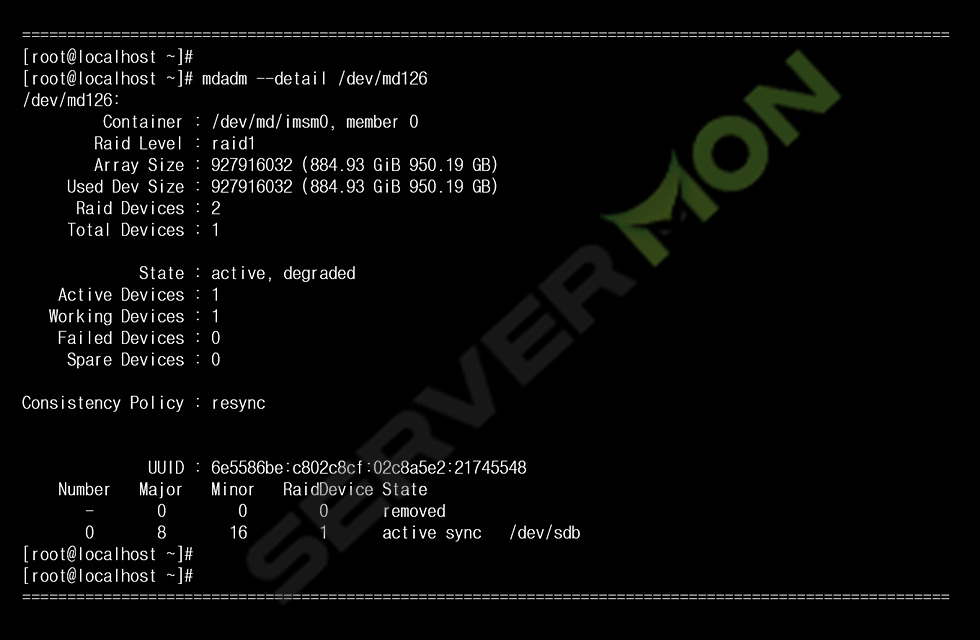

앞서 제거한 디스크가 제대로 목록에서 제거되었는지 mdadm을 통해 확인합니다.



물리적으로 디스크를 교체 후 신규 추가된 디스크를 확인합니다.

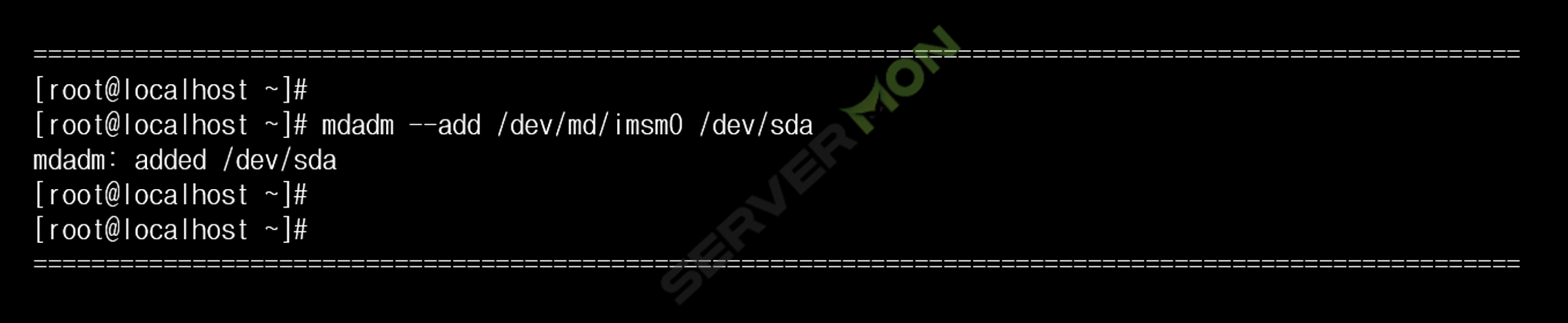

컨테이너에 신규 디스크를 추가합니다.

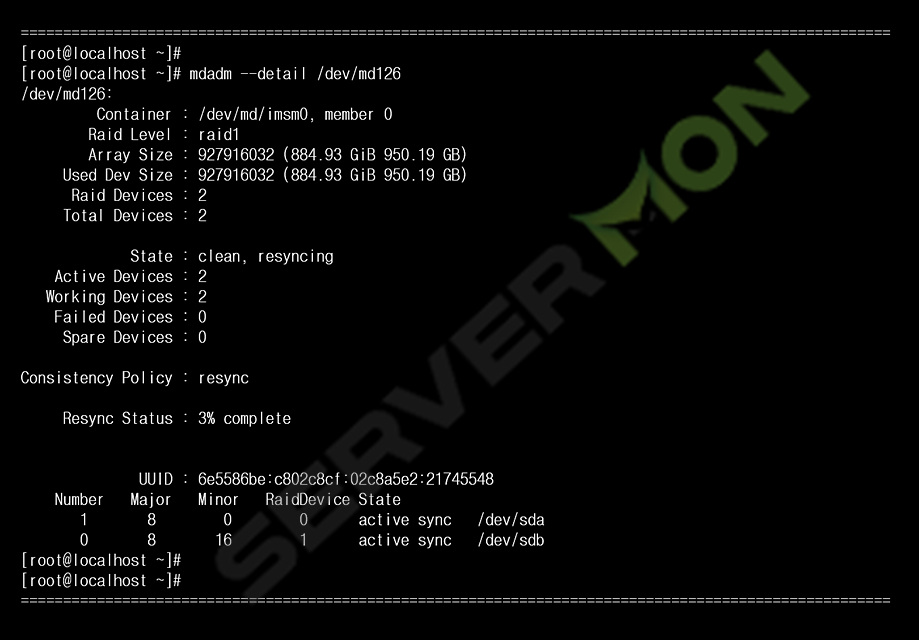

정상적으로 목록에 디스크가 추가되었는지 확인합니다.

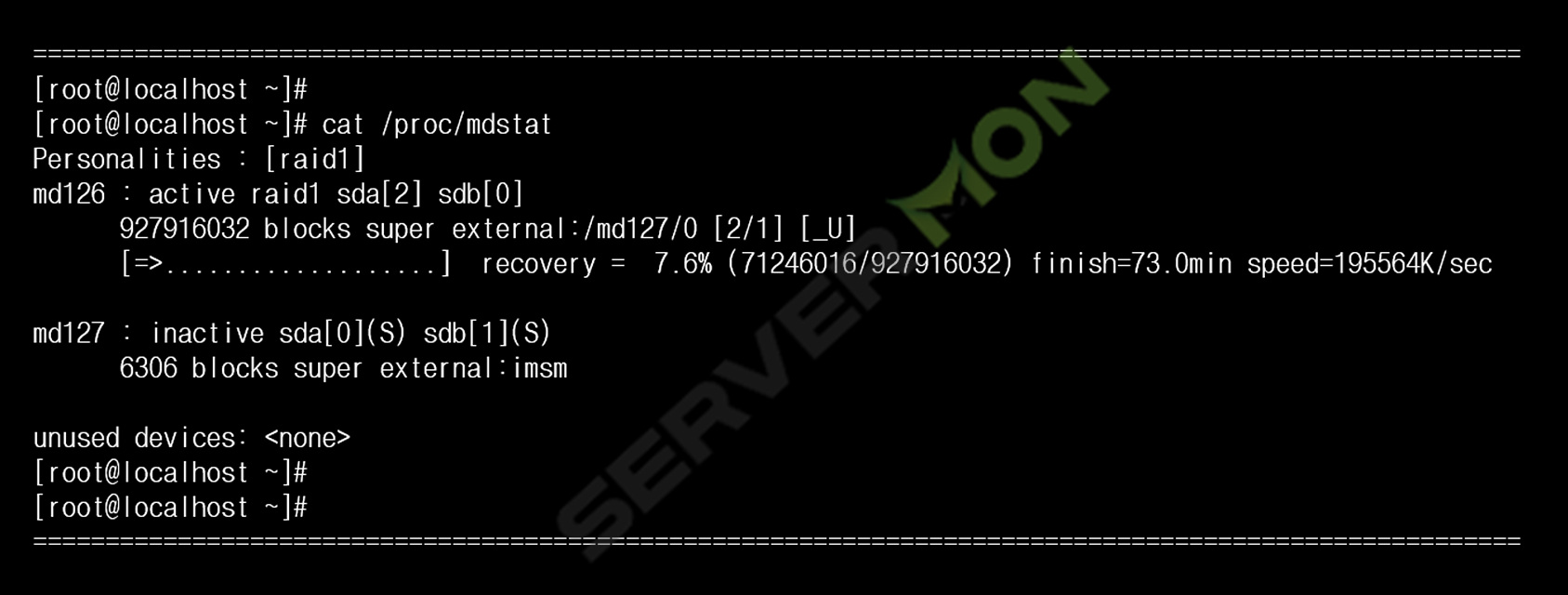

디스크 리빌딩이 시작되었습니다.

이후 구성된 장치 및 부하에 따라서 복원 속도에 차이가 발생할 수 있습니다.


참고링크 : Intel Virtual RAID on CPU for HPE Gen10 Plus User Guide, Linux edition
