[HPE] Hot Plug HDD 연결 방법 및 장애 시 확인 방법



안녕하세요. 주식회사 서버몬 입니다.



오늘은 HPE 서버에 Hot Plug HDD를 연결하는 방법과 연결 장애가 있을 때

확인 방법을 알아보겠습니다.



Hot Plug는 HPE 서버를 오픈하지 않고 간편하게 HDD를 장착, 탈착할 수 있는 방식인데요

2.5인치, 3.5인치 등의 크기 차이와 모양도 약간씩 다른 부분이 있습니다.



이번 시간에는 3.5인치 HDD를 기준으로 알아보겠지만 방식은 큰 차이가 없으니

기본적인 방법만 숙지한다면 다른 크기와 모양도 장착 및 탈착이 쉽게 가능하실 것 입니다.







Hot Plug HDD 장착 및 탈착 방법



1. 장착 방법

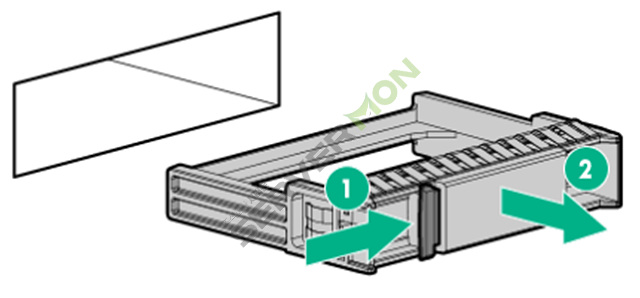

  - 서버 내 hard drive blank를 제거합니다. (없을 시 무시)

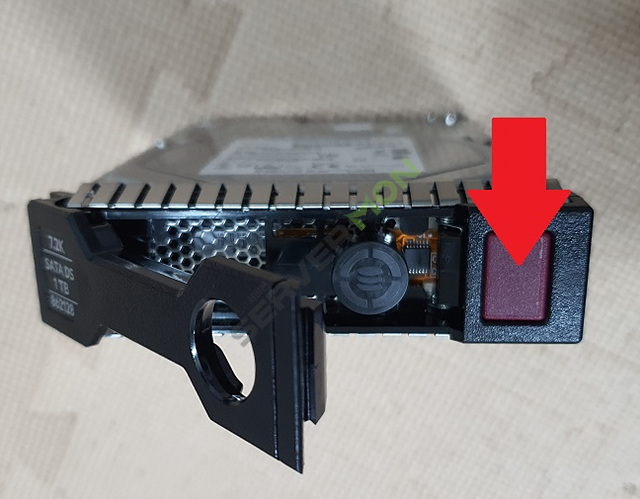

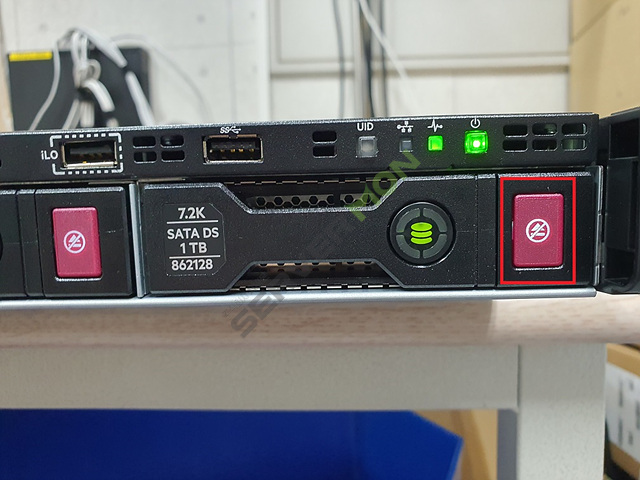

  - HDD의 붉은 색 버튼을 눌러서 잠금쇠를 엽니다

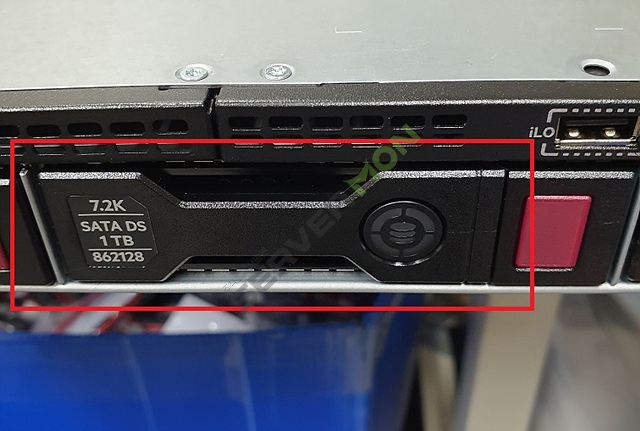

  - HDD bay에 HDD를 넣고

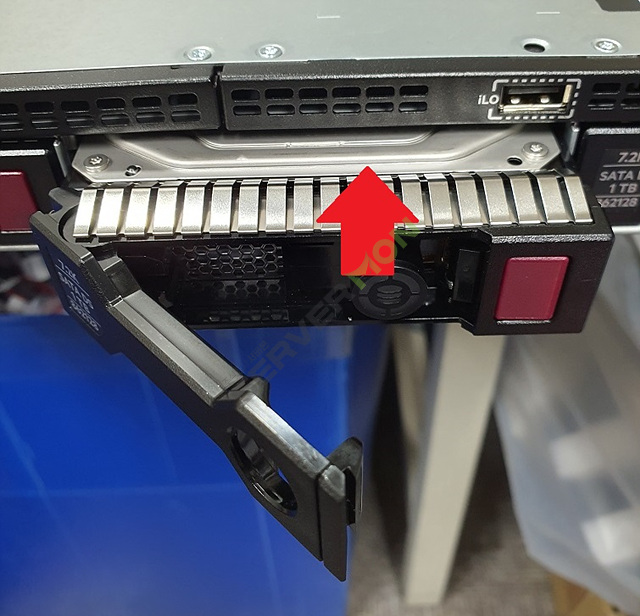

  - HDD의 끝쪽에 일렬로 달려있는 쇠 핀(?)같은 부분이 살짝 들어갈때까지 밀어 넣습니다.

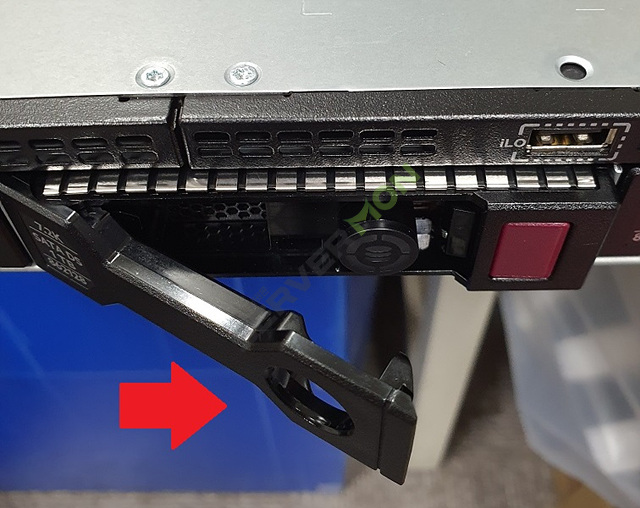

  - 잠금쇠를 닫으면서 끝까지 들어가는지 확인 합니다.





2. 장착 시 주의사항

  - HDD bay가 여러개인 경우 번호가 가장 낮은 bay부터 장착

  - HDD를 bay에 넣을 시 양쪽이 균등하게 들어갈 수 있도록 주의

  - 잠금쇠를 닫아도 끝까지 들어가지 않은 경우 탈착 후 재장착

  - 붉은 색 버튼은 가로일 경우 우측, 세로일 경우 하단에 위치하는 것이 일반적임





3. 탈착 방법

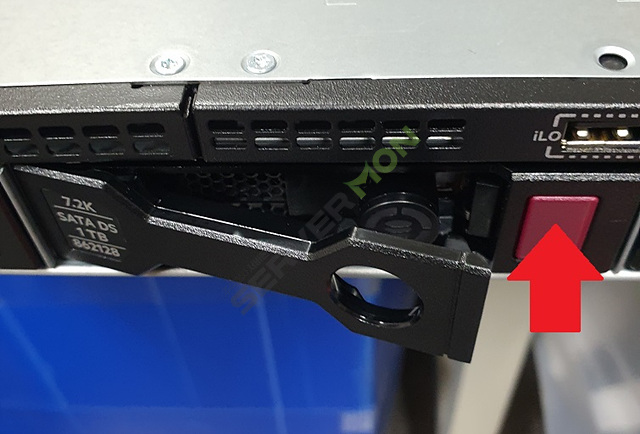

  - HDD의 붉은 색 버튼을 눌러서 잠금쇠를 엽니다



  - 튀어나온 잠금쇠를 잡고 HDD를 당겨서 뺍니다.





4. 탈착 시 주의사항

  - 가급적 서버 전원을 off한 상태로 탈착

  - 서버 전원을 off하지 못하는 상황이라면 탈착 가능한 led 상태 확인(하기 내용 참고)

  - 탈착할 HDD의 데이터는 미리 백업 권장

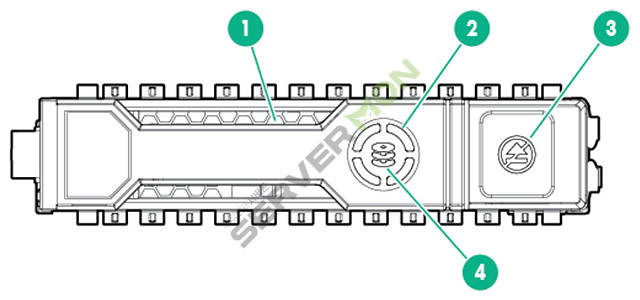

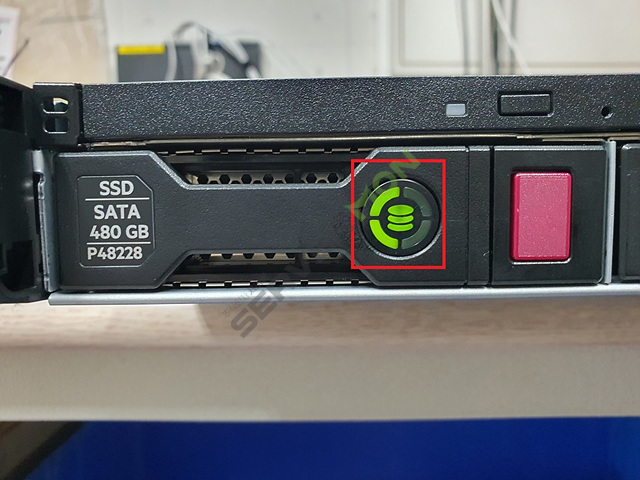

LED 상태 확인

1. 위치확인 led

  - 파란색 켜짐 : 호스트 응용프로그램에 의해 식별 중

  - 파란색 깜빡임 : 펌웨어 업데이트 중이거나 업데이트 필요

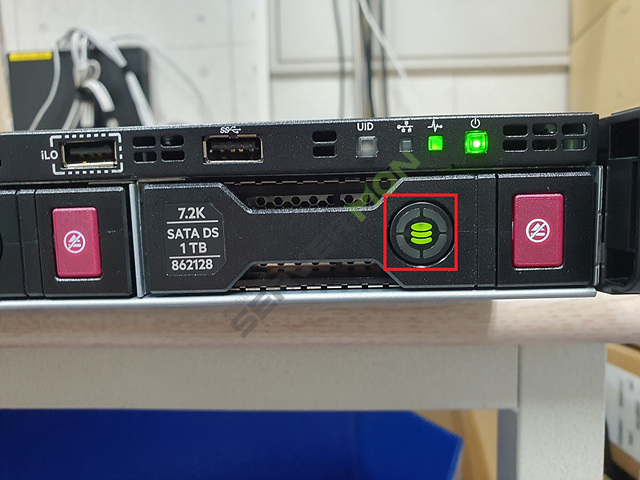

2. 동작 led

  - 녹색 회전 : 드라이브 동작 중

  - 꺼짐 : 드라이브 동작 없음



3. 제거금지 led

  - 흰색 켜짐 : 드라이브 제거 금지, 제거 시 논리 드라이브 오류 발생

  - 꺼짐 : 드라이브를 제거해도 논리 드라이브 오류 발생 가능성 낮음





4. 상태 led

  - 녹색 켜짐 : 해당 드라이브는 논리 드라이브로 구성됨(RAID구성)

  - 녹색 깜빡임 : 드라이브 재구축, RAID 마이그레이션 등 작업 중

  - 황색/녹색 깜빡임 : RAID 구성 중인 드라이브 장애 예상

  - 황색 깜빡임 : RAID 구성되지 않은 상태로 드라이브 장애 예상

  - 황색 켜짐 : 드라이브 오류 발생

  - 꺼짐 : 해당 드라이브가 논리 드라이브로 구성되지 않음(RAID 미구성)







연결 장애 의심 시 확인 방법

 HDD를 장착 후 System Utilities에서 해당 HDD가 확인이 안되고 LED가 켜지지 않거나

기타 에러 메시지 확인 등 연결 장애가 의심될 경우 아래와 같이 확인해볼 수 있습니다.



1. 장착 불량 확인 및 재장착

  - HDD가 서버에 완전하게 장착되었는지 확인

  - HDD를 탈착 후 재장착하여 재확인



2. HDD를 다른 곳에 장착

  - 해당 HDD를 탈착하여 다른 bay에 장착 후 테스트

  - 다른 서버가 있을 경우 다른 서버에 해당 HDD 장착 후 테스트

  > 다른 서버에 HDD를 장착해도 문제가 있을 경우 HDD 장애일 가능성 높음



3. 다른 HDD를 장착 테스트

  - 다른 HDD가 있을 경우 해당 bay에 장착하여 확인

  > 다른 HDD를 장착해도 문제가 있을 경우 서버의 장애일 가능성 높음

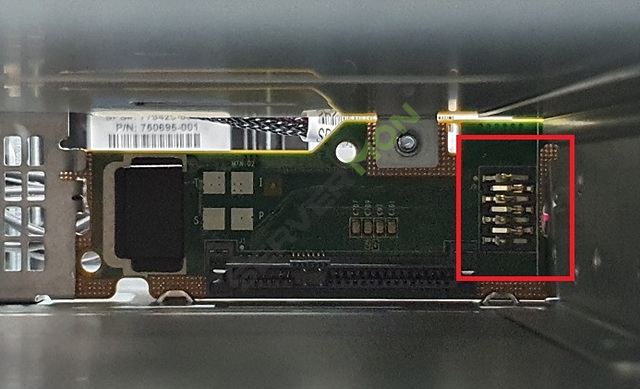

4. 백플레인 핀 커버 제거(백플레인 교체 후 장애 시)

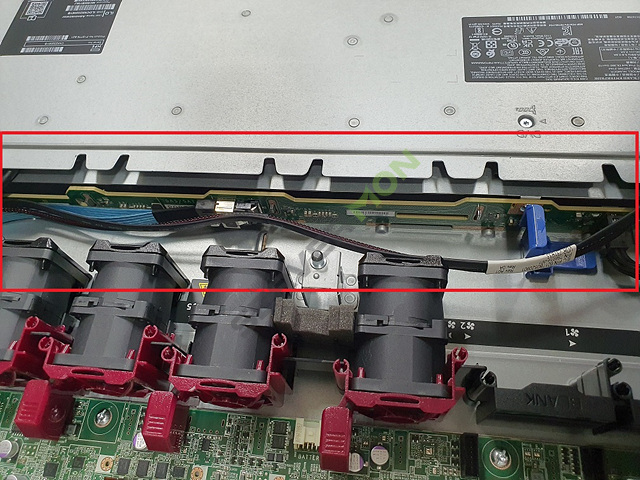

  - 백플레인(HPE Smart Carrier Backplanes) 부품을 교체 후 문제가 발생한 경우



  - HDD 인식 불가, 정품 HDD 미확인, 완전한 장착 불가 등의 증상 확인 시

  - 백플레인에 있는 핀 커버가 제거되었는지 확인







[사용 중이신 서버 및 HDD 장애가 의심될 경우 저희 서버몬으로 문의주시면 장애 확인부터

합리적인 가격으로 교체까지 빠른 지원이 가능합니다.]







마치며

오늘은 HPE 서버에 Hot Plug HDD를 연결하는 방법과 연결 장애가 있을 때

확인 방법을 알아보았습니다.



방법을 알면 어렵지 않은 작업이지만 신중하게 진행하지 않으면 자칫 HDD나 서버의 손상이

있을 수도 있으니 방심은 금물 입니다.



읽어주신 모든 분들께 감사드리며 항상 좀 더 유용한 주제로 손쉽게 정리된 내용을 보여드릴 수 있도록 노력하겠습니다.



이상 [서버 관리에 철저한 몬스터!!!] 서버몬이었습니다. 감사합니다.
