안녕하세요. 주식회사 서버몬 입니다.
오늘은 Intel VROC 개념을 알아보고 장애 상황에 대처 하는 방법에 대해 알아 보겠습니다.
Intel VROC 이란?
Intel Virtual RAID on CPU(Intel VROC)는 NVMe SSD의 성능을 극대화하는 엔터프라이즈 RAID 솔루션입니다.
Intel VROC는 Intel® Volume Management Device 라는 Intel Xeon Scalable 프로세서의 기능을 통해 활성화 됩니다.
NVMe SSD는 CPU에 직접 연결되어 빠른 스토리지 장치의 전체 성능 잠재력을 실현할 수 있으며
Intel VROC는 드라이브와 CPU 사이에 배치된 기존 하드웨어 RAID 호스트 버스 어댑터 카드의 복잡성, 비용 및 전력 소모 없는 이점을 제공합니다.
Intel VROC 제품별 기능
| 기능 | 패스스루 (PCH에 포함) |
표준 SKU | 프리미엄 SKU | |
| 인텔 VMD | 핫 플러그 | 예 | 예 | 예 |
| 결함 격리 | 예 | 예 | 예 | |
| LED 관리 | 예 | 예 | 예 | |
| NVMe RAID | 부팅 가능한 RAID | 아니요 | 예 | 예 |
| RAID 0/1/10 | 아니요 | 예 | 예 | |
| 레이드 5 | 아니요 | 아니요 | 예 | |
| SATA RAID | PCH의 SATA RAID
|
예 | 예 | 예 |
Intel VROC 의 장단점
| 장점 |
|
| 높은 성능 | CPU의 직접 연산을 활용하여 RAID 연산을 가속화하므로, 기존의 소프트웨어 RAID보다 뛰어난 성능을 제공합니다. |
| 유연성 | 다양한 RAID 레벨을 지원하며, NVMe SSD의 장점을 극대화할 수 있습니다 |
| 비용 절감 | 별도의 하드웨어 RAID 카드가 필요 없으므로 비용을 절감할 수 있습니다. |
| 쉬운 관리 | 인텔 RSTe 와 같은 소프트웨어를 통해 쉽게 RAID를 관리하고 모니터링할 수 있습니다. |
| 안정성 | 인텔의 검증된 기술을 기반으로 하여 안정성이 높습니다. |
| 단점 |
|
| 하드웨어 키 요구 | 일부 RAID 레벨을 사용하려면 별도의 VROC 하드웨어 키가 필요하여 추가 비용이 발생할 수 있습니다. |
| 호환성 문제 | 모든 NVMe SSD가 VROC와 호환되지 않으므로, 호환성을 사전에 확인해야 합니다. |
| 제한된 플랫폼 | 인텔의 특정 CPU와 메인보드에서만 사용할 수 있어 제한적입니다. |
| 복잡성 | 설정 및 관리가 일반적인 소프트웨어 RAID에 비해 복잡할 수 있으며, 전문 지식이 요구됩니다. |
| 업그레이드 제한 | CPU와 플랫폼의 변경 시 VROC 구성을 다시 해야 할 수 있습니다. |
VROC 확인
Intel VROC Raid 1 을 사용하여 테스트 서버를 구성 하였습니다.
테스트 장비 사양

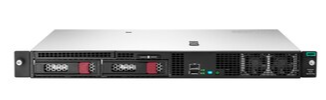

- HPE DL20 Gen10 Plus 2LFF / SATA HDD 1TB * 2
- Rocky Linux 8
구성 볼륨 정보 확인
RAID 1으로 구성되어 1TB 정도의 용량이 할당 되었습니다.
[root@test01 packages]# df -h
Filesystem Size Used Avail Use% Mounted on
devtmpfs 7.7G 0 7.7G 0% /dev
tmpfs 7.7G 4.0K 7.7G 1% /dev/shm
tmpfs 7.7G 18M 7.7G 1% /run
tmpfs 7.7G 0 7.7G 0% /sys/fs/cgroup
/dev/mapper/rl-root 70G 8.2G 62G 12% /
/dev/md126p2 1014M 288M 727M 29% /boot
/dev/md126p1 599M 5.8M 594M 1% /boot/efi
/dev/mapper/rl-home 806G 5.7G 800G 1% /home
아래 명령어로 md126 라는 디바이스 정보를 확인 할 수 있습니다.
[root@test01 packages]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
loop0 7:0 0 1.5G 0 loop /mnt
sda 8:0 0 931.5G 0 disk
└─md126 9:126 0 885G 0 raid1
├─md126p1 259:0 0 600M 0 md /boot/efi
├─md126p2 259:1 0 1G 0 md /boot
└─md126p3 259:2 0 883.4G 0 md
├─rl-root 253:0 0 70G 0 lvm /
├─rl-swap 253:1 0 7.9G 0 lvm [SWAP]
└─rl-home 253:2 0 805.5G 0 lvm /home
sdb 8:16 0 931.5G 0 disk
└─md126 9:126 0 885G 0 raid1
├─md126p1 259:0 0 600M 0 md /boot/efi
├─md126p2 259:1 0 1G 0 md /boot
└─md126p3 259:2 0 883.4G 0 md
├─rl-root 253:0 0 70G 0 lvm /
├─rl-swap 253:1 0 7.9G 0 lvm [SWAP]
└─rl-home 253:2 0 805.5G 0 lvm /home
Intel VROC RAID 구성 정보 확인
Intel VROC 의 상세 정보를 확인 합니다.
[root@localhost ~]# mdadm --detail-platform
Platform : Intel(R) Virtual RAID on CPU
Version : 7.7.2.1004
RAID Levels : raid0 raid1 raid10 raid5
Chunk Sizes : 4k 8k 16k 32k 64k 128k
2TB volumes : supported
2TB disks : supported
Max Disks : 8
Max Volumes : 2 per array, 8 per controller
I/O Controller : /sys/devices/pci0000:00/0000:00:17.0 (SATA)
Port5 : /dev/sdb (WCC6M2SY55L0)
Port4 : /dev/sda (23GDK5F5FE0F)
Port0 : - no device attached -
Port1 : - no device attached -
Port2 : - no device attached -
Port3 : - no device attached -
Port6 : - no device attached -
Port7 : - no device attached -
MD126 디바이스를 상세 조회 합니다.
[root@test01 packages]# mdadm --detail /dev/md126
/dev/md126:
Container : /dev/md/imsm, member 0
Raid Level : raid1
Array Size : 927916032 (884.93 GiB 950.19 GB)
Used Dev Size : 927916032 (884.93 GiB 950.19 GB)
Raid Devices : 2
Total Devices : 2
State : clean
Active Devices : 2
Working Devices : 2
Failed Devices : 0
Consistency Policy : resync
UUID : 811c1f53:b7583aee:0ae8e7c7:fff31206
Number Major Minor RaidDevice State
1 8 0 0 active sync /dev/sda
0 8 16 1 active sync /dev/sdb
sda, sdb 의 디바이스들이 sync 되어 정상임을 확인 할 수 있습니다.
볼륨 장애 복구
Intel VROC RAID 구성시 하드드라이브 장애에 대응 해보는 방법을 알아 보겠습니다.
현재 디스크 구성에 대해서 확인 해봅니다.
[root@test01 packages]# mdadm --detail /dev/md126
/dev/md126:
Container : /dev/md/imsm, member 0
Raid Level : raid1
Array Size : 927916032 (884.93 GiB 950.19 GB)
Used Dev Size : 927916032 (884.93 GiB 950.19 GB)
Raid Devices : 2
Total Devices : 2
State : clean
Active Devices : 2
Working Devices : 2
Failed Devices : 0
Consistency Policy : resync
UUID : 811c1f53:b7583aee:0ae8e7c7:fff31206
Number Major Minor RaidDevice State
1 8 0 0 active sync /dev/sda
0 8 16 1 active sync /dev/sdb
sda, sdb 의 디스크 2개로 RAID1 이 구성 되어 있습니다.
sdb 를 장애 디스크로 가정하고 진행 해보겠습니다.
해당 디스크를 Fail 상태로 변환 합니다.
[root@test01 ~]# mdadm -f /dev/md126 /dev/sdb
mdadm: set /dev/sdb faulty in /dev/md126
해당 디스크를 논리적으로 제거 합니다.
[root@test01 packages]# mdadm -r /dev/md/imsm /dev/sdb
mdadm: hot removed /dev/sdb from /dev/md/imsm
볼륨 상태가 degraded 로 변경 되었습니다.
[root@test01 ~]# mdadm --detail /dev/md126
/dev/md126:
Container : /dev/md/imsm, member 0
Raid Level : raid1
Array Size : 927916032 (884.93 GiB 950.19 GB)
Used Dev Size : 927916032 (884.93 GiB 950.19 GB)
Raid Devices : 2
Total Devices : 2
State : clean
Active Devices : 2
Working Devices : 2
Failed Devices : 0
Consistency Policy : resync
UUID : 811c1f53:b7583aee:0ae8e7c7:fff31206
Number Major Minor RaidDevice State
1 8 0 0 active sync /dev/sda
2 8 16 1 active sync /dev/sdb
[root@test01 ~]# mdadm -f /dev/md /dev/sdb
md/ md126 md126p1 md126p2 md126p3 md127
[root@test01 ~]# mdadm -f /dev/md126 /dev/sdb
mdadm: set /dev/sdb faulty in /dev/md126
[root@test01 ~]# mdadm --detail /dev/md126
/dev/md126:
Container : /dev/md/imsm, member 0
Raid Level : raid1
Array Size : 927916032 (884.93 GiB 950.19 GB)
Used Dev Size : 927916032 (884.93 GiB 950.19 GB)
Raid Devices : 2
Total Devices : 1
State : clean, degraded
Active Devices : 1
Working Devices : 1
Failed Devices : 0
Consistency Policy : resync
UUID : 811c1f53:b7583aee:0ae8e7c7:fff31206
Number Major Minor RaidDevice State
1 8 0 0 active sync /dev/sda
- 0 0 1 removed
교체용 디스크를 삽입 후 볼륨 재구축을 진행 합니다.
sdb 디스크를 신규로 삽입
[root@test01 packages]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
loop0 7:0 0 1.5G 0 loop /mnt
sda 8:0 0 931.5G 0 disk
└─md126 9:126 0 885G 0 raid1
├─md126p1 259:0 0 600M 0 md /boot/efi
├─md126p2 259:1 0 1G 0 md /boot
└─md126p3 259:2 0 883.4G 0 md
├─rl-root 253:0 0 70G 0 lvm /
├─rl-swap 253:1 0 7.9G 0 lvm [SWAP]
└─rl-home 253:2 0 805.5G 0 lvm /home
sdb 8:16 0 931.5G 0 disk
해당 컨테이너 볼륨에 sdb 디바이스를 추가
[root@test01 packages]# mdadm --add /dev/md/imsm /dev/sdb
mdadm: added /dev/sdb
resync 정책의 의해 자동 복구 진행.
[root@test01 packages]# mdadm --detail /dev/md126
/dev/md126:
Container : /dev/md/imsm, member 0
Raid Level : raid1
Array Size : 927916032 (884.93 GiB 950.19 GB)
Used Dev Size : 927916032 (884.93 GiB 950.19 GB)
Raid Devices : 2
Total Devices : 2
State : active, degraded, recovering
Active Devices : 1
Working Devices : 2
Failed Devices : 0
Consistency Policy : resync
Rebuild Status : 0% complete
UUID : 811c1f53:b7583aee:0ae8e7c7:fff31206
Number Major Minor RaidDevice State
1 8 0 0 active sync /dev/sda
2 8 16 1 spare rebuilding /dev/sdb
옵션사항) 볼륨 복구 속도 조절
Linux 시스템은 mdam 을 통한 재구축 진행시 느린 속도로 진행 됩니다.
최소 / 최대 값을 조정 합니다.
아래 명령어로 RAID 재구축 속도를 확인 합니다.
[root@test01 packages]# sysctl dev.raid.speed_limit_min
dev.raid.speed_limit_min = 1000
[root@test01 packages]# sysctl dev.raid.speed_limit_max
dev.raid.speed_limit_max = 200000
아래 명령어로 RAID 재구축 속도를 조절 합니다.
[root@test01 packages]# sysctl -w dev.raid.speed_limit_min=100000
[root@test01 packages]# sysctl -w dev.raid.speed_limit_max=100000
운영 환경을 고려하여 조절 합니다.
재구축 속도를 최대로 구성하여 하드디스크 재구축 진행시 약 3시간 정도의 시간이 소요 되었습니다.
감사합니다.
