[HPE] HPE DL380 G10 Plus Server LFF ODD 장착 방법

안녕하세요. 주식회사 서버몬 입니다.



금일은 DL380 G10 Plus LFF ODD 장착 방법에 대하여 알아보도록 하겠습니다.





DL380 G10 ODD 장착 방법

2021.01.20 - [설치 및 기술 자료/HPE] - [HPE] DL380G10 ODD 장착하기

[HPE] DL380G10 ODD 장착하기





DL380 G10 ODD 장착 방법은 위 링크를 통하여 확인이 가능합니다.





옵션 정보

DL380 G10 Plus LFF ODD 장착시

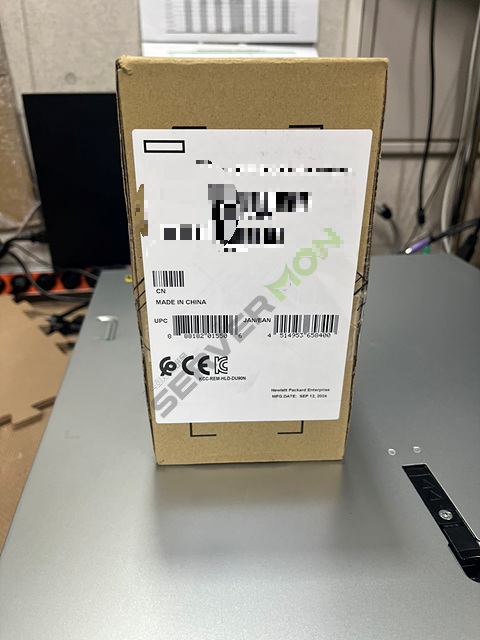

726536-B21 HP 9.5mm SATA DVD-ROM Jb Gen9 Kit 옵션, ODD Cable이 필요합니다.











장착 방법



서버의 상판을 먼저 열어줍니다.

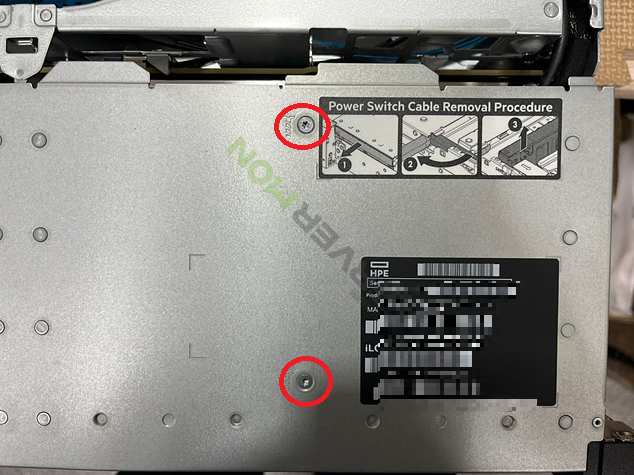

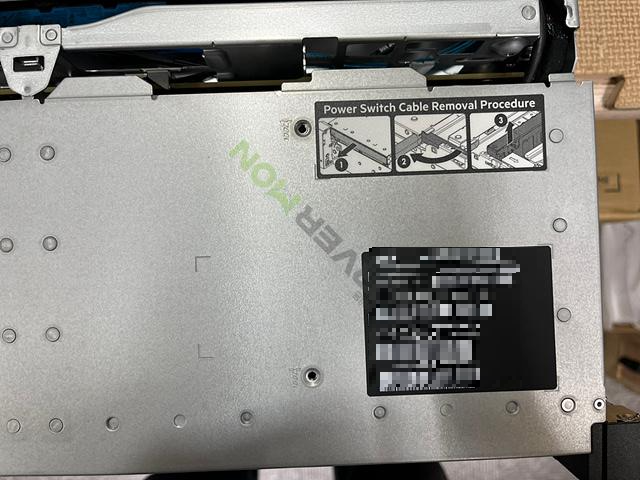

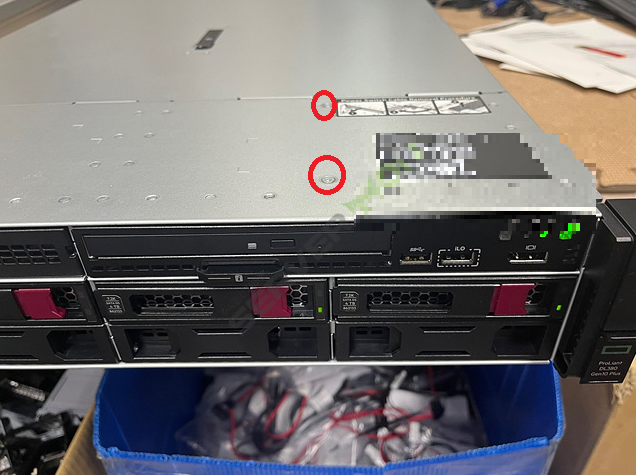

나사 2개를 빼줍니다.

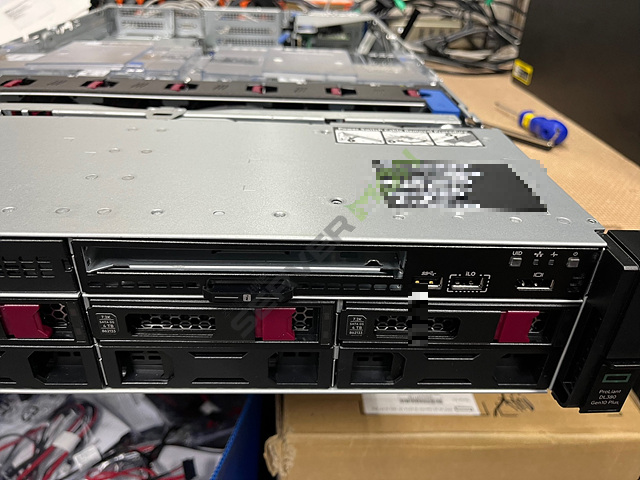

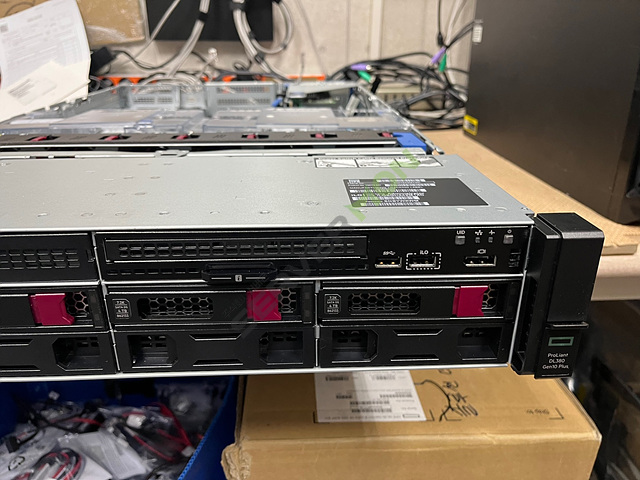

서버 전면 ODD가 장착될 곳의 Blank를 제거해줍니다.

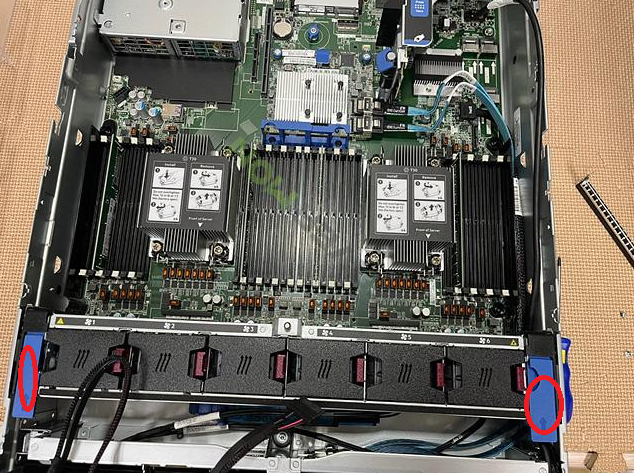

공기덮개와 FAN cage를 제거(빨간 동그라미로 칠한 부분을 위로 젖혀야함) 합니다.

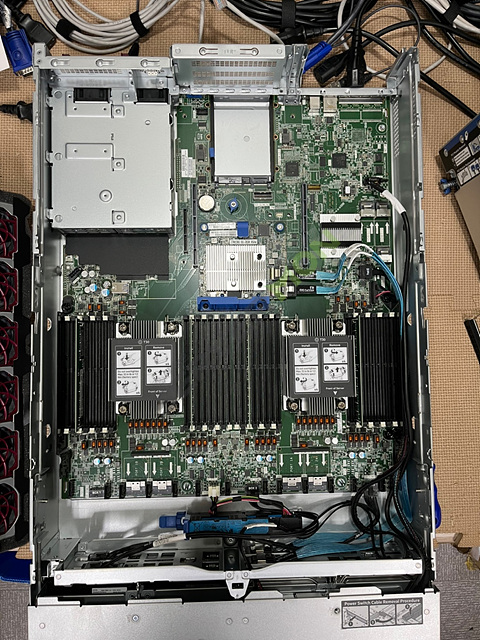

케이블을 원활히 빼기 위해 PCI riser를 제거해줍니다.

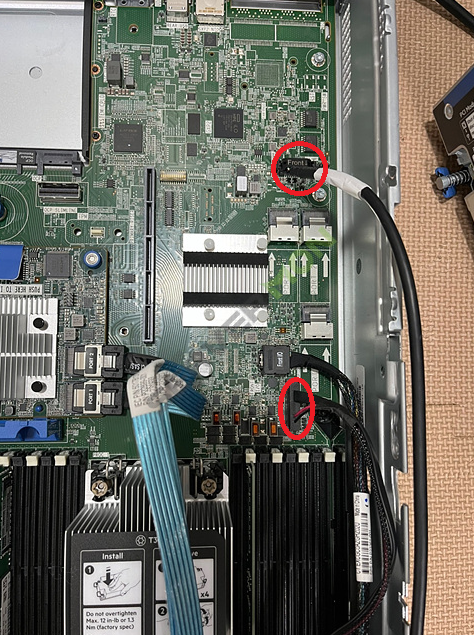

전원부 Bay kit를 앞으로 빼주기 위해 케이블을 빼줍니다.

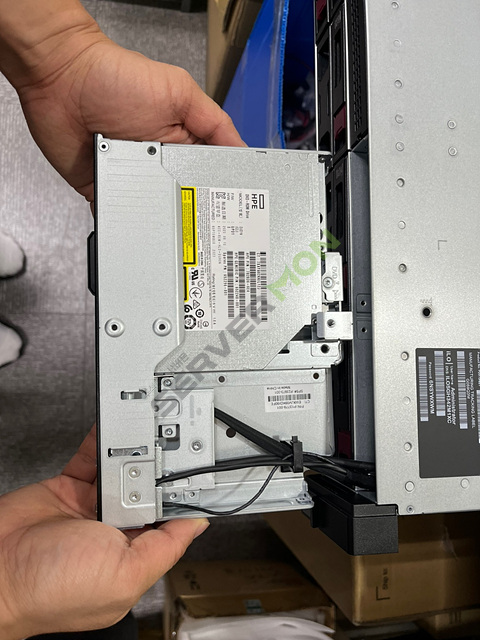

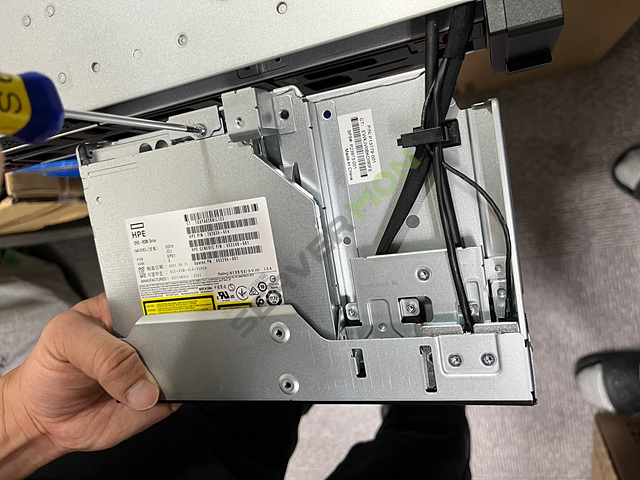

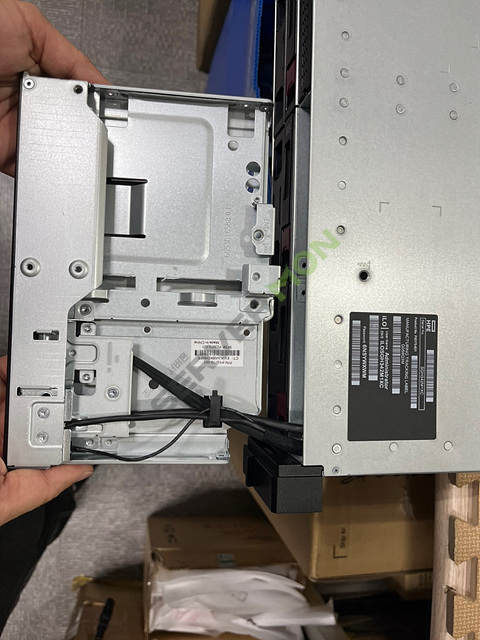

전원부 bay kit와 odd를 체결 후 나사 체결을 해줍니다.

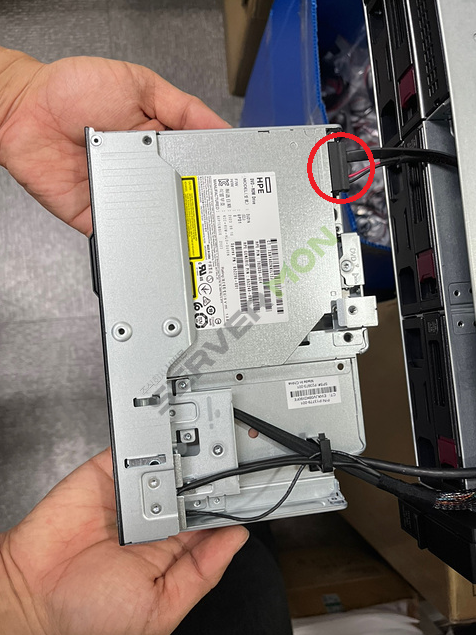

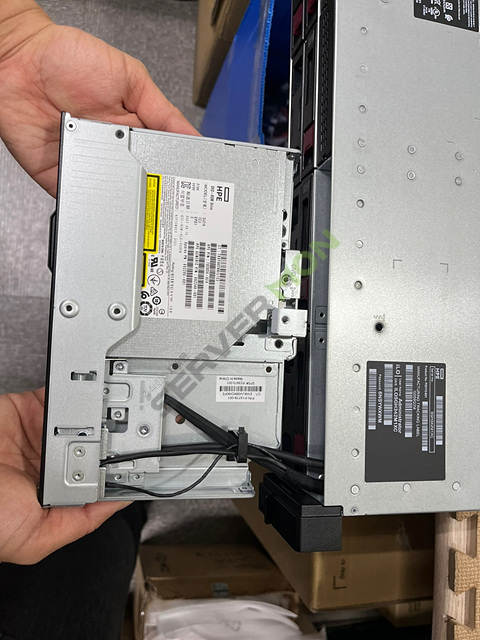

전원부 Bay kit와 ODD에 동봉되어 있는 SATA Cable 까지 체결해 줍니다.

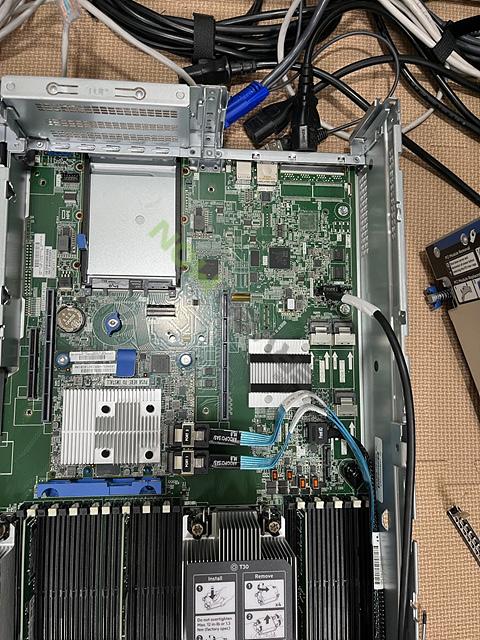

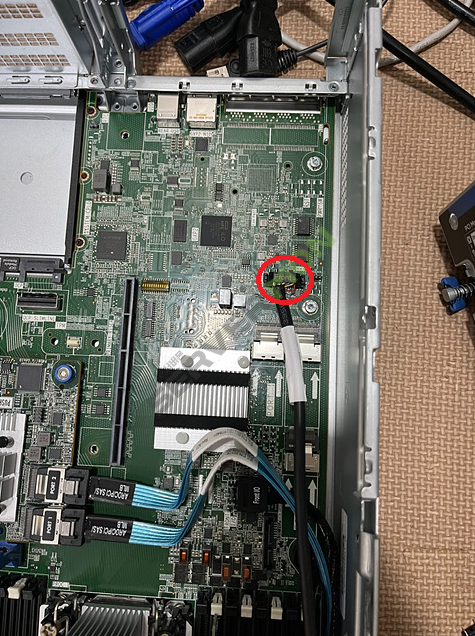

SATA Cable과 DataCable을 각각의 위치에 연결해줍니다.

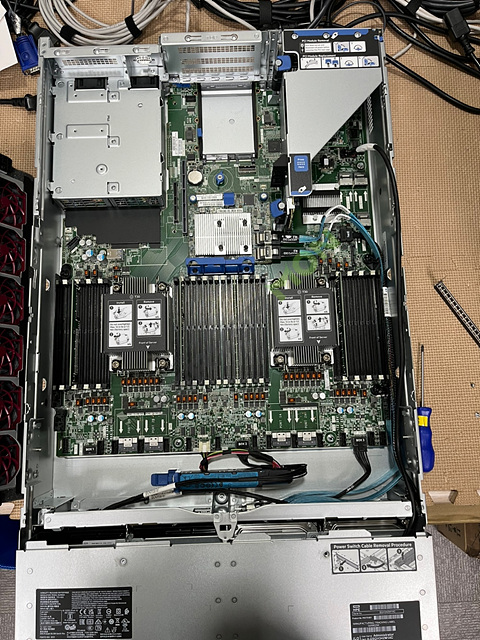

Fan 및 여러 부품들과 동작에 서로 영향이 없도록 위 사진과 같이 정리해줍니다.

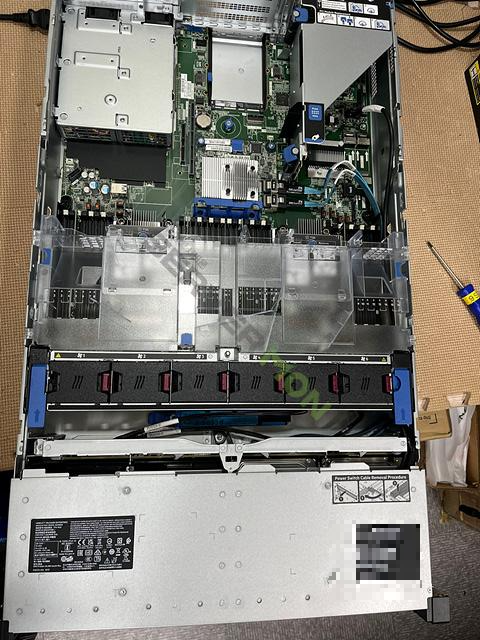

공기 덮개와 PCI riser를 다시 장착하면 ODD 장착이 완료됩니다.

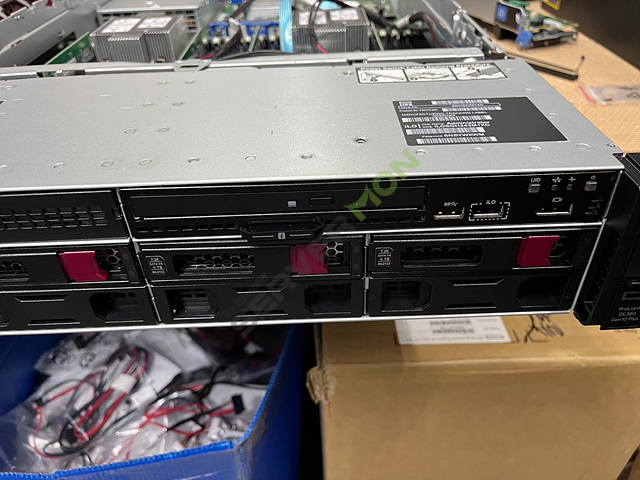

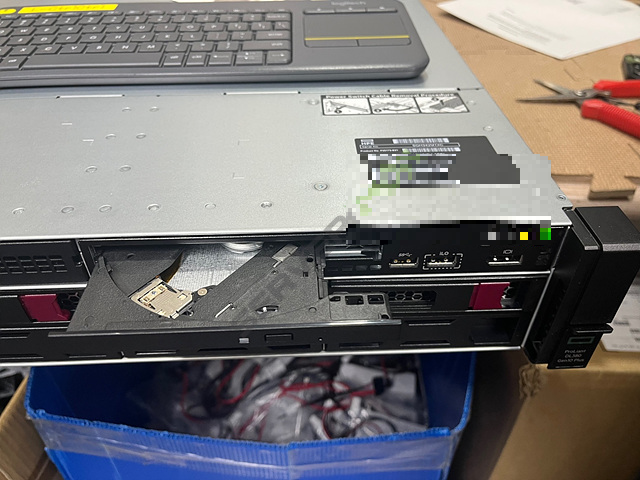

뺐던 나사 2개를 다시 체결한 후, 서버의 전원이 켜지고 ODD가 정상 작동 하는지 확인 하시면 됩니다.



이상으로 DL380 G10 Plus LFF ODD 장착 방법을 마치도록 하겠습니다.

감사합니다.
