[Linux] CACTI 설치 및 구성

안녕하세요. 주식회사 서버몬 입니다.

오늘은 Cacti를 사용하여 시스템 및 네트워크 모니터링 하는 방법에 대해 알아보도록 하겠습니다.





CACTI 란?

SNMP (Simple Network Management Protocol)프로토콜을 사용하는 네트워크 모니터링 툴 입니다.

SNMP를 통해서 수집한 정보를 알기 쉬운 그래프로 보여주고, 관리 및 사용은 브라우저를 통해 이뤄지고 있습니다.

cacti는 데이터를 저장하기 위해 RRDtool을 사용합니다.



RRDtool 란?

RRDtool (round-robin database tool)은 일정시간에 따른 자료를 다룰수 있는 도구입니다.

그림 형식으로 시각화 해주는 기능이 있고 MRTG를 모방해 일반화 하여 개발한 도구이며

네트워크 모니터링 분야에서 매우 인기있는 도구입니다



MRTG와 SNMP의 내용을 작성한 게시글은 아래 링크를 통해 확인 가능합니다.

https://servermon.tistory.com/355

[Linux] MRTG (Multi Router Traffic Grapher) 설치 및 구성





CACTI 설치

실습 환경은 Locky linux 8.9 환경에서 진행하였습니다.

Apache(2.4.37), php(7.2.24), mariadb(10.3.39)



1. 패키지 설치

#패키지 설치
[root@localhost ~]# dnf -y install epel-release
[root@localhost ~]# dnf -y install httpd
[root@localhost ~]# dnf -y install php php php-cli php-common php-devel php-gd php-mbstring php-pear
[root@localhost ~]# dnf -y install net-snmp net-snmp-utils net-snmp-libs rrdtool
[root@localhost ~]# dnf -y install mariadb



2. 서비스 활성화 및 시작

#서비스 활성화
[root@localhost ~]# systemctl enable --now httpd
Created symlink /etc/systemd/system/multi-user.target.wants/httpd.service
→ /usr/lib/systemd/system/httpd.service.

[root@localhost ~]# systemctl enable --now snmpd
Created symlink /etc/systemd/system/multi-user.target.wants/snmpd.service
→ /usr/lib/systemd/system/snmpd.service.

[root@localhost ~]# systemctl enable --now mariadb
Created symlink /etc/systemd/system/mysql.service → /usr/lib/systemd/system/mariadb.service.
Created symlink /etc/systemd/system/mysqld.service → /usr/lib/systemd/system/mariadb.service.
Created symlink /etc/systemd/system/multi-user.target.wants/mariadb.service → /usr/lib/systemd/

#서비스 시작
[root@localhost ~]# systemctl start httpd
[root@localhost ~]# systemctl start mariadb
[root@localhost ~]# systemctl start snmpd



3. MySQL에서  timezone 추가 및 cacti 사용자 추가

#php.ini timezone 추가
[root@localhost ~]# vi /etc/php.ini
date.timezone = "Asia/Seoul"

#mysql timezone 추가
[root@localhost ~]# mysql_tzinfo_to_sql /usr/share/zoneinfo | mysql -u root -p mysql
Enter password:

#mysql 접속
[root@localhost ~]# mysql -u root -p
Enter password:

#cacti 데이터베이스 생성
MariaDB [mysql]> create database cacti;
Query OK, 1 row affected (0.001 sec)
MariaDB [mysql]> grant all on cacti.* to cacti@localhost identified by 'Servermon1!';
Query OK, 0 rows affected (0.001 sec)
MariaDB [mysql]> GRANT SELECT ON mysql.time_zone_name TO 'cacti'@'localhost';
Query OK, 0 rows affected (0.001 sec)
MariaDB [mysql]> flush privileges;
Query OK, 0 rows affected (0.001 sec)

MariaDB [mysql]> quit



4. CACTI 설치 및 테이블 import

#cacti 설치
[root@localhost ~]# dnf -y  install cacti

#cacti database 테이블 import
[root@localhost ~]# mysql -u cacti -p cacti < /usr/share/doc/cacti/cacti.sql
Enter password:



5. 환경설정 변경

#cacti 환경설정 수정
[root@localhost ~]# vi /usr/share/cacti/include/config.php

$database_type     = 'mysql';
$database_default  = 'cacti';
$database_hostname = 'localhost';
$database_username = 'cacti';
$database_password = 'Servermon1!';
$database_port     = '3306';

#httpd cacti 환경설정 수정(granted 로 모든 액세스 허용)
[root@localhost ~]# vi /etc/httpd/conf.d/cacti.conf

<Directory /usr/share/cacti/>
        <IfModule mod_authz_core.c>
                Require all granted
        </IfModule>
</Directory>

#mariadb-server.cnf 파일 하단 내용 추가(임의로 설정)
[root@localhost ~]# vi /etc/my.cnf.d/mariadb-server.cnf
[mysqld]
max_heap_table_size          = 64M
tmp_table_size               = 64M
join_buffer_size             = 128M
innodb_file_format           = Barracuda
innodb_large_prefix          = 1
innodb_buffer_pool_size      = 1024M
innodb_flush_log_at_timeout  = 3
innodb_read_io_threads	     = 32
innodb_write_io_threads      = 16
innodb_buffer_pool_instances = 8
innodb_io_capacity           = 5000
innodb_io_capacity_max       = 10000

#crontab 설정 (주석제거)
[root@localhost ~]# vi /etc/cron.d/cacti
*/5 * * * * /usr/bin/php /usr/share/cacti/poller.php > /dev/null 2>&1

#설정 변경 적용을 위한 서비스 재시작
[root@localhost ~]# systemctl restart httpd
[root@localhost ~]# systemctl restart crond
[root@localhost ~]# systemctl restart mariadb

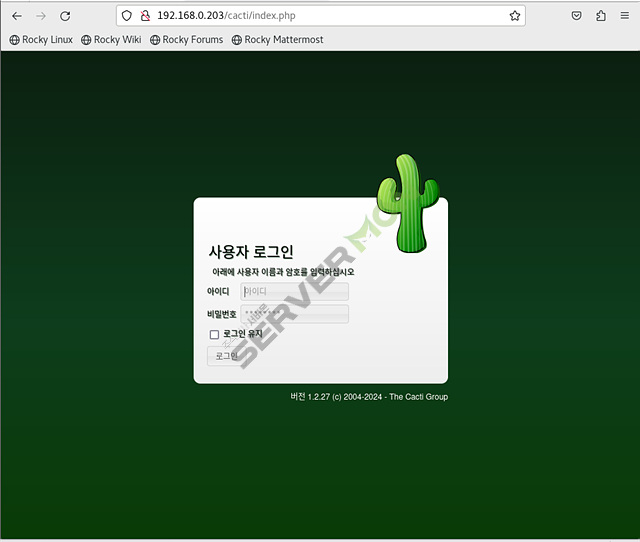

6. 웹 브라우저를 통해 "ip/cacti" 로 접속

웹 브라우저에 접근하면 사용자 로그인 화면이 나옵니다. 초기 ID,PW 는 admin/admin 입니다.



7. 서비스, 그래프 정상 확인

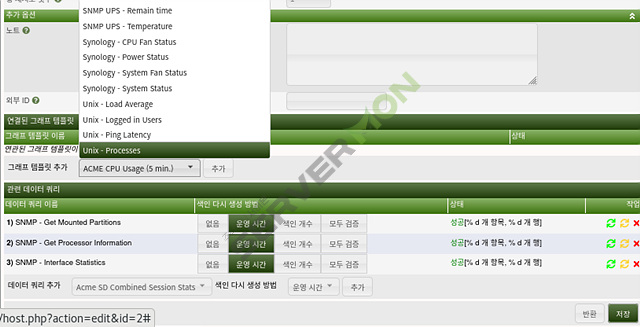

원하는 템플릿 및 데이터 쿼리를 추가하여 선택한 내용을 그래프로 모니터링이 가능합니다.

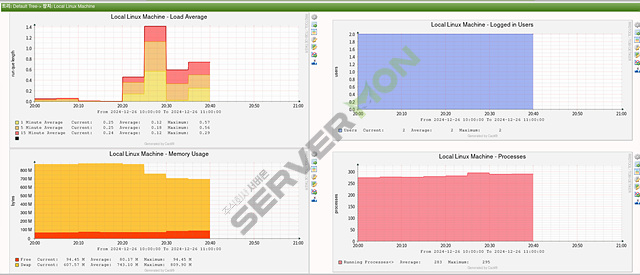

위 사진과 같이 그래프로 모니터링을 할 수 있습니다.



감사합니다.
