[Linux] HAProxy를 통한 HA 기본 동작 알아보기

안녕하세요. 주식회사 서버몬 입니다.



서비스의 안정성과 신뢰성을 높이는 것은 기업 생존에 있어 핵심 요소입니다. 사용자가 언제나 안정적인 서비스를 이용할 수 있도록 보장하기 위해서는 고가용성(HA, High Availability) 구성이 필수적입니다.
이번 글에서는 HA의 기본 개념과 동작 방식을 이해하기 위해, 간단한 실습으로 HAProxy와 Keepalived를 활용한 고가용성 환경 구성 방법을 소개하겠습니다.



Haproxy + Keepalived

HAProxy는 로드 밸런싱을 통해 트래픽을 분배하고, Keepalived는 장애 발생 시 자동으로 다른 서버로 트래픽을 전환하는 VIP를 관리합니다.

VIP를 사용하면 서버 간 이동이 투명하게 이루어져 서비스 중단 없이 가용성을 유지할 수 있습니다.



각 서버의 기본 네트워크 인터페이스는 ens33입니다. (서비스/VIP 수신용)

서비스 트래픽과 관리 트래픽을 독립적으로 운영할 수 있도록 본 실습에서는 ens37 인터페이스를 별도로 추가하고, Apache2 웹 서버는 ens37에 할당된 IP를 통해 접속 가능하도록 구성하였습니다.

HAProxy 백엔드 설정에서도 해당 IP를 기준으로 트래픽을 분산 처리합니다.



os - Ubuntu 20.04 LTS

// 설치
apt-get update
apt-get install -y haproxy keepalived apache2

// 방화벽 해제
setenforce 0
systemctl stop firewalld
systemctl disable firewalld



HA_1

vim /etc/haproxy/haproxy.cfg

frontend ha__1
        bind *:80  //사용 포트
        mode http
        default_backend ha_2  // 모든 트래픽 ha_2 백엔드로 전달

backend ha_2
        mode http
        balance roundrobin  //로드밸런스 방식 : 라운드로빈
        server web1 168.192.229.21:8080 check  // web서버 1 - 헬스체크 포함
        server web2 168.192.229.22:8080 check  // web서버 2 - 헬스체크 포함

listen stats  // stats라는 이름의 haproxy 모니터링 설정
 bind :9000   // 접속시 사용할 포트
 stats enable
 stats uri /haproxy_stats  // 접속시 사용할 경로

vim /etc/keepalived/keepalived.conf

vrrp_script chk_haproxy {   // 사용자 정의 체크
  script "/usr/bin/killall -0 haproxy"  // haproxy 프로세스 존재 여부 확인
  interval 2  // 2초 간격으로 체크
  fall 2  // 실패 2회 누적시 비정상판정
  rise 1  // 성공 1회 누석지 정상판정
}

vrrp_instance VI_1 {
 state MASTER
 interface ens33       // 서버 네트워크 인터페이스
 virtual_router_id 51  // vrrp 그룹 id
 priority 200          // 우선순위값 지정
 advert_int 1          // vrrp 패킷 송신간격 1초 단위로 설정
 authentication {      // virtual router 인증수단 설정
 auth_type PASS        // 인증타입 : 비밀번호
 auth_pass Servermo    // 비밀번호 설정 -> vrrp 51그룹의 비밀번호가 동일해야함
}
virtual_ipaddress {
 172.16.10.223/24      // virtual ip 설정 (서브넷값 입력 필요)
}
track_script {         // vrrp_script 결과 추척해 우선순위 조정 or Failover 트리거 활용
 chk_haproxy           // chk_haproxy weight -50 > 우선위 -50 | 별도 조건 미설정 > vrrp_script 수행 명시
}

cd /var/www/html/index.html
echo 'Haproxy 1 node' > index.html
cat index.html
> Haproxy 1 node

vim /etc/apache2/ports.conf
Listen 192.168.229.21:8080  // haproxy가 80번 포트 사용으로 80 -> 8080으로 수정
...

vim /etc/apache2/sites-available/000-default.conf
<VirtualHost 192.168.229.21:8080>  // haproxy가 80번 포트 사용으로 80 -> 8080으로 수정
	# The ServerName directive sets the request scheme, hostname and port that
	# the server uses to identify itself. This is used when creating
	# redirection URLs. In the context of virtual hosts, the ServerName
	# specifies what hostname must appear in the request's Host: header to
	# match this virtual host. For the default virtual host (this file) this
	# value is not decisive as it is used as a last resort host regardless.
	# However, you must set it for any further virtual host explicitly.
	#ServerName www.example.com
...



HA_2

vim /etc/haproxy/haproxy.cfg

frontend ha__1
        bind *:80  // 사용 포트
        mode http
        default_backend ha_2  // 모든 트래픽 ha_2 백엔드로 전달

backend ha_2
        mode http
        balance roundrobin  //로드밸런스 방식 : 라운드로빈
        server web1 168.192.229.21:8080 check  // web서버 1 - 헬스체크 포함
        server web2 168.192.229.22:8080 check  // web서버 2 - 헬스체크 포함

listen stats  // stats라는 이름의 haproxy 모니터링 설정
 bind :9000   // 접속시 사용할 포트
 stats enable
 stats uri /haproxy_stats  // 접속시 사용할 경로

vim /etc/keepalived/keepalived.conf

vrrp_script chk_haproxy {   // 사용자 정의 체크
  script "/usr/bin/killall -0 haproxy"  // haproxy 프로세스 존재 여부 확인
  interval 2  // 2초 간격으로 체크
  fall 2  // 실패 2회 누적시 비정상판정
  rise 1  // 성공 1회 누석지 정상판정
}

vrrp_instance VI_1 {
 state BACKUP
 interface ens33       // 서버 네트워크 인터페이스
 virtual_router_id 51  // vrrp 그룹 id
 priority 200          // 우선순위값 지정
 advert_int 1          // vrrp 패킷 송신간격 1초 단위로 설정
 authentication {      // virtual router 인증수단 설정
 auth_type PASS        // 인증타입 : 비밀번호
 auth_pass Servermo    // 비밀번호 설정 -> vrrp 51그룹의 비밀번호가 동일해야함
}
virtual_ipaddress {
 172.16.10.223/24      // virtual ip 설정 (서브넷값 입력 필요)
}
track_script {         // vrrp_script 결과 추척해 우선순위 조정 or Failover 트리거 활용
 chk_haproxy           // chk_haproxy weight -50 > 우선위 -50 | 별도 조건 미설정 > vrrp_script 수행 명시
}

cd /var/www/html/index.html
echo 'Haproxy 1 node' > index.html
cat index.html
> Haproxy 1 node

vim /etc/apache2/ports.conf
Listen 192.168.229.22:8080  // haproxy가 80번 포트 사용으로 80 -> 8080으로 수정
...

vim /etc/apache2/sites-available/000-default.conf
<VirtualHost 192.168.229.22:8080>  // haproxy가 80번 포트 사용으로 80 -> 8080으로 수정
	# The ServerName directive sets the request scheme, hostname and port that
	# the server uses to identify itself. This is used when creating
	# redirection URLs. In the context of virtual hosts, the ServerName
	# specifies what hostname must appear in the request's Host: header to
	# match this virtual host. For the default virtual host (this file) this
	# value is not decisive as it is used as a last resort host regardless.
	# However, you must set it for any further virtual host explicitly.
	#ServerName www.example.com
...

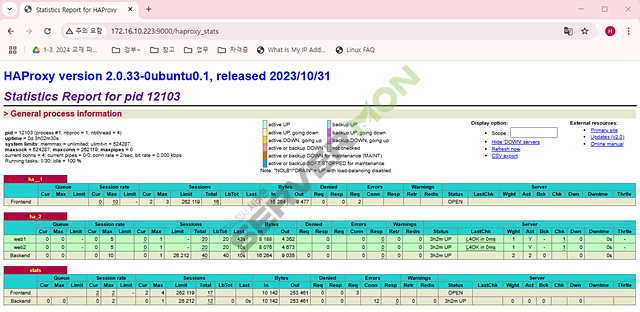

HAProxy 모니터링

모든 서비스 실행 후 모니터링 페이지에 접속하시면 위 사진과 같은 화면을 보실 수 있습니다.

이 페이지에서는 각 서버의 상태, 세션 수, 트래픽 처리량, 에러 및 경고 내역 등을 실시간으로 확인할 수 있습니다.

특히, Status 컬럼을 통해 서버의 정상 동작 여부를 쉽게 파악할 수 있고, LastChk를 통해 마지막 상태 점검 시점을 확인할 수 있어 장애 발생 시 신속한 대응이 가능합니다.

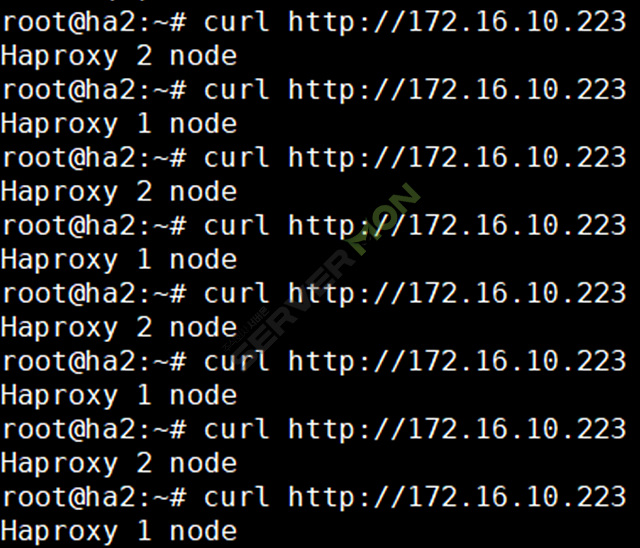

모니터링 페이지에서 확인할 수 있듯이, 모든 웹 서버가 정상적으로 작동하며 설정한 라운드로빈(1:1) 방식으로 트래픽이 균등하게 분산되고 있는 걸 확인 할 수 있습니다.

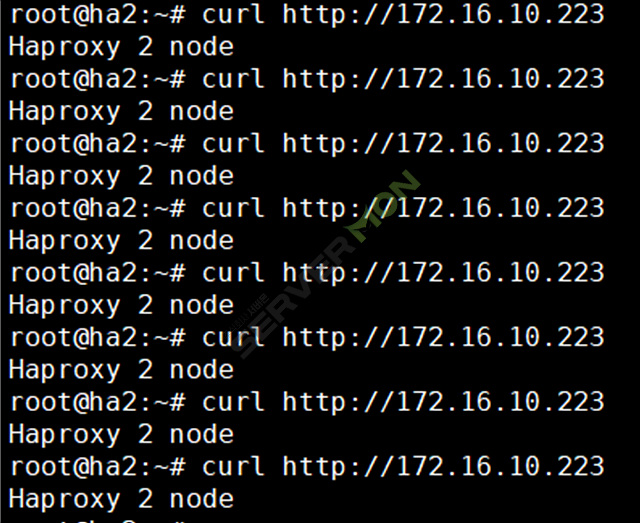

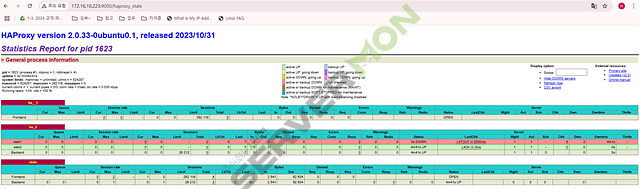

하나의 서버가 다운되면 HAProxy는 해당 서버의 프로세스 상태를 자동으로 체크하여, 정상 작동 중인 서버로만 트래픽을 전달합니다.
또한, HAProxy 모니터링 페이지를 통해 각 서버의 상태를 실시간으로 확인할 수 있어 서비스 장애를 빠르게 감지하고 대응할 수 있습니다.



이처럼 HAProxy는 장애 감지와 트래픽 분산을 자동으로 처리하여, 서비스의 안정적인 운영을 돕습니다.

따라서 고가용성을 위한 이중화 구성은 단순한 장애 대응을 넘어, 서비스의 연속성과 신뢰성을 보장하는 핵심 요소라 할 수 있습니다.



HA 솔루션 선택을 위한 고려사항

실무 환경에서는 고도화된 HA 솔루션과 통합 관리 도구를 활용해 장애 감지와 대응을 자동화하며, 실시간 모니터링과 로그 분석을 통해 문제를 신속하게 파악할 수 있습니다.

또한, 다양한 환경과 트래픽 조건에 맞춘 맞춤형 설정이 가능하여 서비스 가용성을 극대화하고, 운영 효율성과 안정성도 함께 높일 수 있습니다.



고가용성을 위한 이중화는 시스템 안정성뿐만 아니라 비즈니스 연속성 확보에도 중요한 역할을 합니다.

트래픽 부하 분산과 장애 발생 시 자동 장애 조치(Failover) 기능을 제공하여 서비스의 지속적인 운영을 보장합니다.



대부분의 HA 솔루션은 장애 감지(Health Check), 자동 장애 조치(Failover), 프로세스 상태 감시 및 수동 up/down 제어 기능을 기본적으로 제공합니다.

따라서 운영체제, 데이터베이스, 애플리케이션 종류 등 사용 환경에 맞는 HA 솔루션을 신중히 선택하는 것이 중요하며,

이중화를 통해 안정적인 시스템 환경을 구축하는 것은 사용자 경험 향상과 기업 신뢰성 확보에 핵심적인 전략이라 할 수 있습니다.
