[HPE] DL20 Gen11 SFF MR-216i 컨트롤러 장착방법



안녕하세요. 주식회사 서버몬 입니다.



DL20 Gen11 SFF서버에 MR-216i 컨트롤러 장착방법을 알아보겠습니다.

필요 옵션

먼저 아래 옵션준비가 필요합니다.

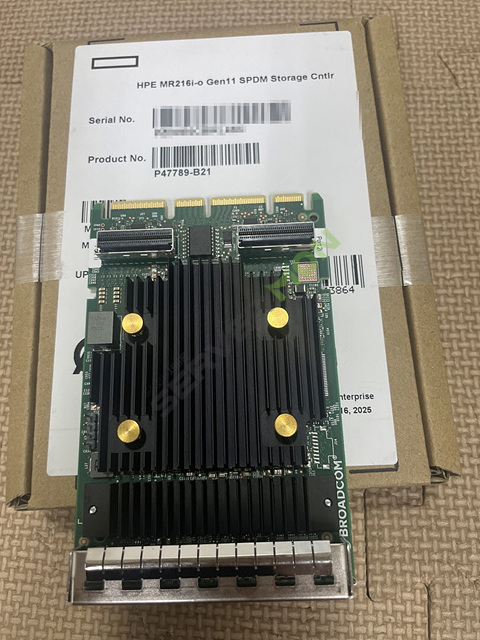

P47789-B21 / MR216i controller

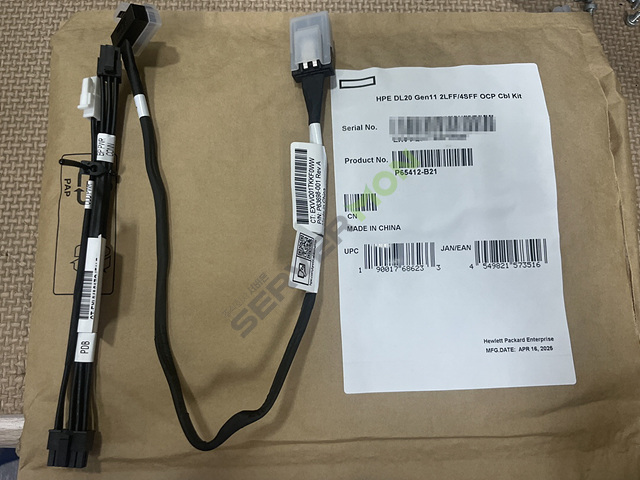

P65412-B21 / cable kit à 해당 옵션에는 데이터케이블과 전원케이블이 들어있습니다.

(SFF 장비에는 전원케이블이 사용이 되지않고, OCP data 케이블만 사용합니다.)



장착방법

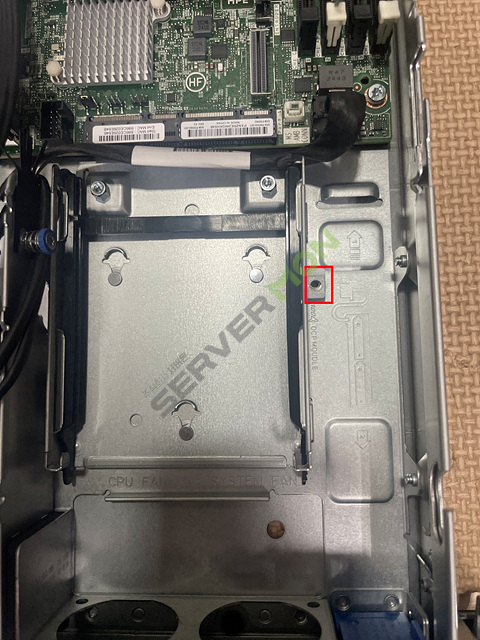

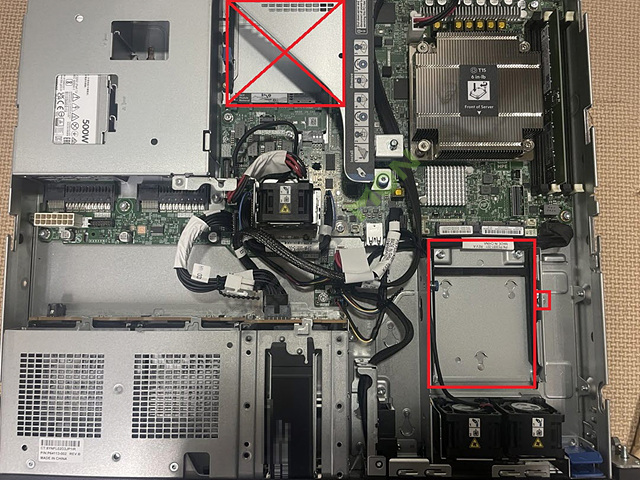

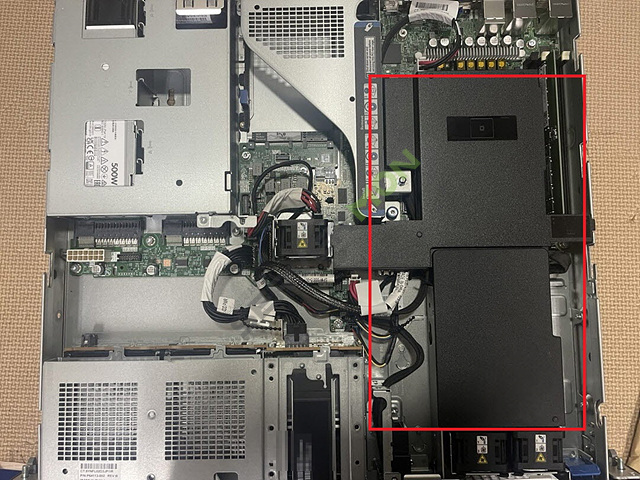

1. 서버 상판을 개방한 후 아래 사진에 보이는 가이드를 제거해줍니다.

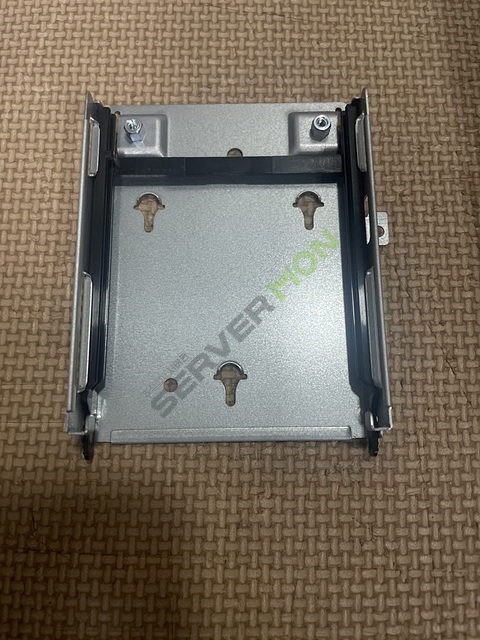

2. 우측하단에 보이는 나사를 풀어준 후 컨트롤러 브래킷을 제거합니다.

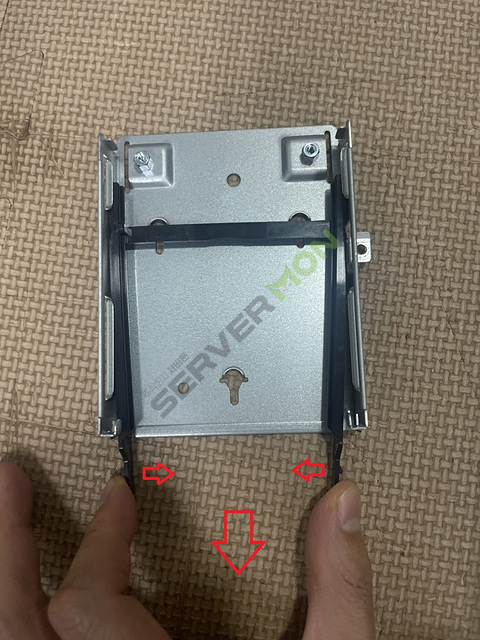

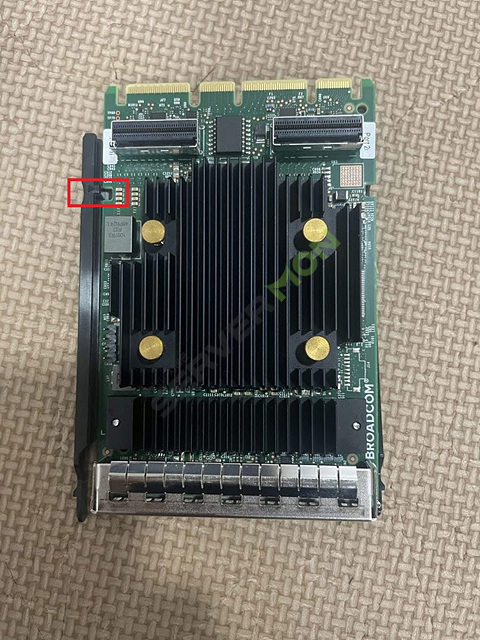

3. 브래킷 내 가이드를 양손을 눌러 아래쪽으로 당겨 제거합니다.

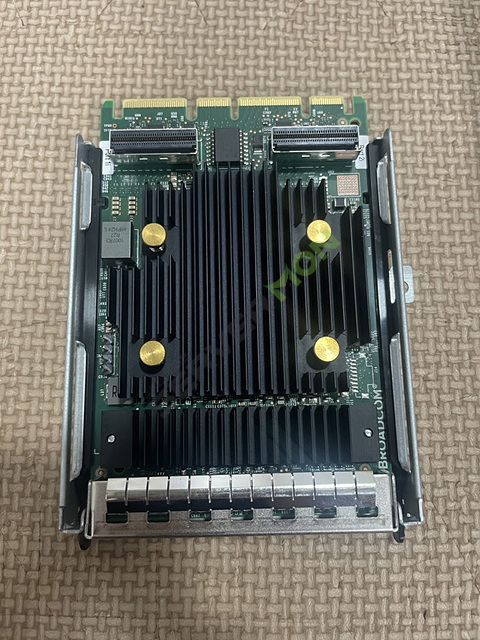

4. 컨트롤러와 3번에서 제거한 가이드의 홈을 맞춘 후 체결하고, 컨트롤러 브래킷도 3번 역순으로 장착합니다.



5. 서버에 브래킷을 결합해주고 딸깍 소리가 날때까지 밀어서 장착해준 후 나사 체결을 합니다.

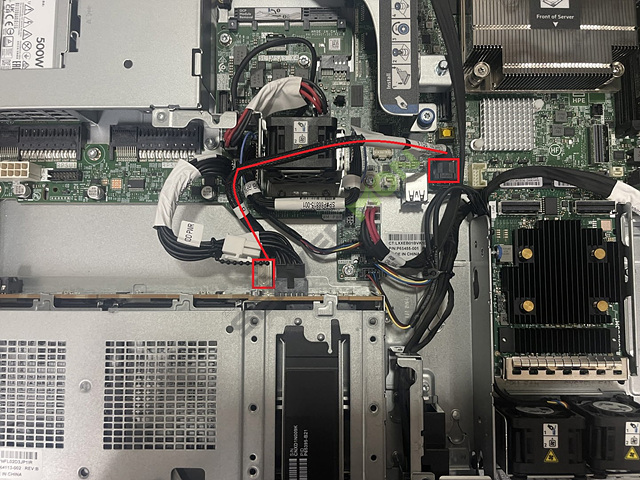

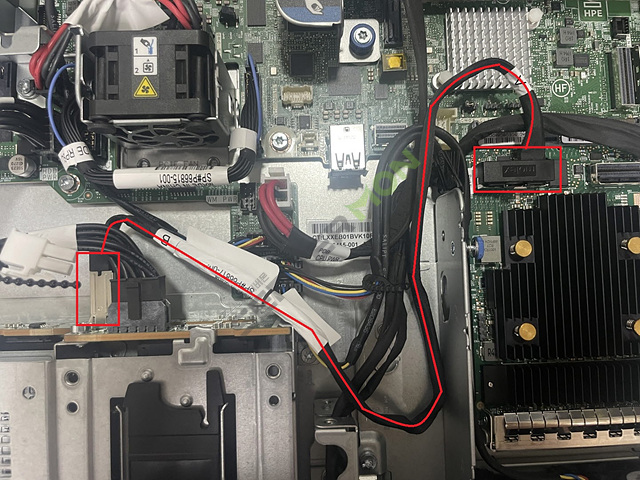

6. 아래 사진에 빨간 네모박스로 표기된 기존 케이블을 제거합니다.

7. P65412-B21 / cable kit 에 있는 OCP data 케이블을 장착해줍니다.

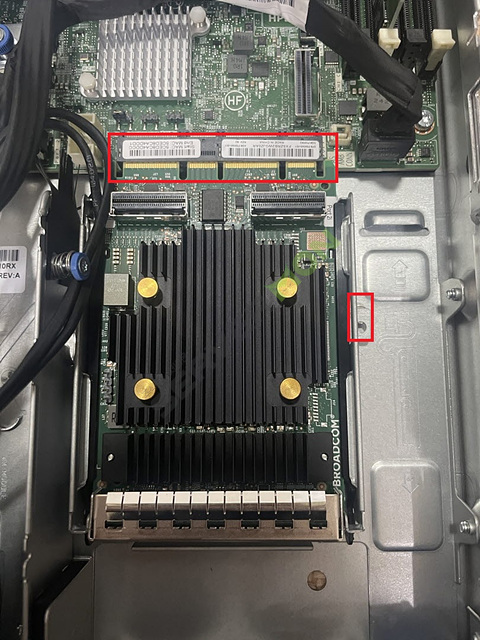

(컨트롤러에 장착하는 케이블은 왼쪽이 port 1번이고, 오른쪽이 port 2번이니 왼쪽에 장착)

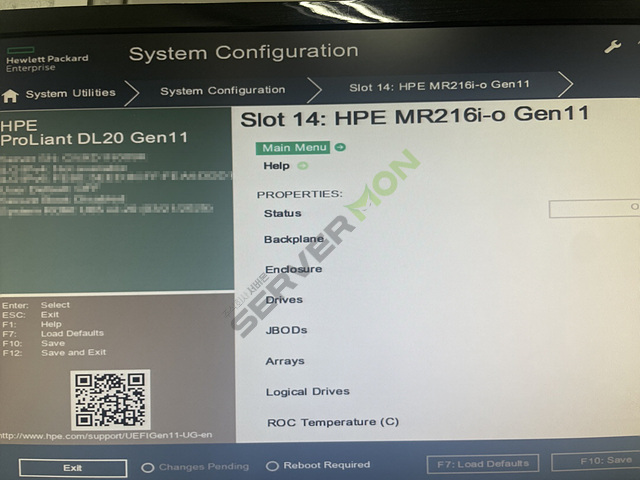

8. 서버 부팅 후 F9 - system utilities – system configuration 에서 컨트롤러가 정상인식 하는 것을 확인할 수 있습니다.



감사합니다.
