[HPE] ProLiant ML30 Gen11 iLO/NIC/M.2/COM Port Kit 장착 방법



안녕하세요. 주식회사 서버몬 입니다.



금일은 HPE ProLiant ML30 Gen11 iLO/NIC/M.2/COM Port Kit 장착 방법 에 대하여 알아보도록 하겠습니다.





HPE ProLiant ML30 Gen11 iLO/NIC/M.2/COM Port Kit의 구성 요소 입니다.

출처 - HPE





하기 링크에서 공식 장착 방법을 보실수 있습니다.

https://support.hpe.com/hpesc/public/docDisplay?docId=sd00003390en_us&page=GUID-8BC7ACD9-F979-4D26-BEEE-F709C64C7B95.html

https://support.hpe.com/hpesc/public/docDisplay?docId=sd00003390en_us&page=GUID-8BC7ACD9-F979-4D26-BEEE-F709C64C7B95.html





왜 쓰고 언제 쓰는 걸까?



ML30 Gen11 서버를 보다 안정적이고 효율적으로 운영하고 싶다면, iLO/NIC/M.2/COM Port Kit이 필요합니다.
이 키트를 장착하면 원격 관리, 스토리지 확장, 네트워크 분리, 레거시 장비 호환 등 다양한 장점을 얻을 수 있습니다.



🔹 왜 쓰는가?

📌 1. 원격 관리(iLO) 활성화

• ML30 Gen11은 기본 1번 LAN 포트로도 iLO 접속 가능 (Shared NIC 모드)
• 옵션 키트를 장착하면 전용 iLO 포트(Dedicated NIC 모드)를 사용해 관리 트래픽과 운영 트래픽을 분리할 수 있음



📌 2. M.2 SSD 활용 가능

• RAID 디스크와 분리된 전용 부팅 디스크 구성 가능
• OS 안정적 운영, NVMe SSD로 로그/캐시 전용 스토리지 구성 가능



📌 3. 네트워크 트래픽 분리

• 추가 NIC 포트 제공 → 운영 트래픽과 관리 트래픽 완전 분리 가능
• 보안 강화 + 성능 보장



📌 4. 레거시 장비 호환성 확보

• COM(Serial) 포트 제공 → UPS, 산업 장비, 시리얼 기반 모니터링 장비 연동 가능



🔹 언제 쓰는가?

• 서버실에 원격에서 관리해야 할 때
• OS 전용 부팅 디스크를 RAID와 분리해서 안정적으로 운영하고 싶을 때
• 운영 트래픽과 관리 트래픽을 분리해 보안과 성능을 강화하고 싶을 때
• 기존 RS-232 시리얼 장비와 연동해야 할 때



즉, 안정적이고 효율적인 서버 운영을 위해 필수 옵션이라 할 수 있습니다.





장착 방법



서버의 상판을 열어 줍니다.





iLO 전용 네트워크 포트 블랭크와 위의 테이프를 제거 해 줍니다.

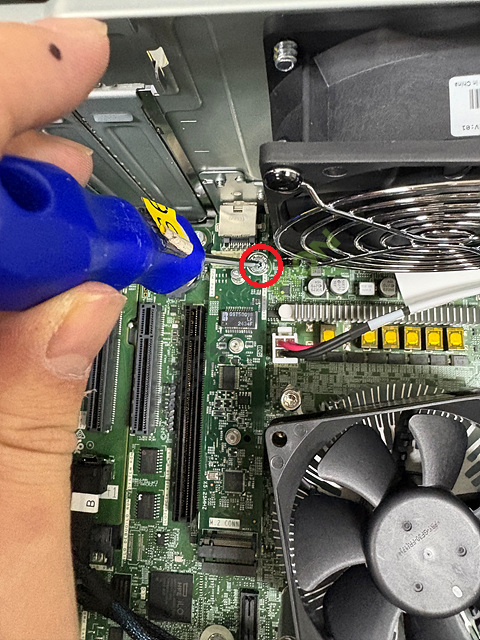

모듈을 M.2 슬롯에 45°로 삽입한 뒤 눌러 수평으로 맞추고 나사를 고정합니다





동봉되어있는 모듈 스태빌라이저를 설치 해줍니다.





시리얼 포트 블랭크를 제거 해줍니다.







시리얼 포트 케이블을 iLO-M.2 모듈에 연결하고 패널에 삽입한 뒤 육각나사를 조입니다.





장착이 완료된 모습입니다.









이상으로 HPE ProLiant ML30 Gen11 iLO/NIC/M.2/COM Port Kit 장착 방법에 대하여 마치도록 하겠습니다. 감사합니다.
