[ABB] UPS SNMP란?



안녕하세요. 주식회사 서버몬 입니다.



금일은 UPS SNMP에 대하여 알아보겠습니다.





SNMP란 무엇인가?



SNMP(Simple Network Management Protocol)는 네트워크 장비를 모니터링하고 관리하기 위한 표준 프로토콜입니다. 서버, 스위치, 라우터, UPS(무정전 전원장치) 등 다양한 네트워크 장비의 상태 정보를 중앙에서 실시간으로 확인하고 제어할 수 있도록 도와줍니다.

SNMP는 일반적으로 **관리 시스템(Manager)**과 **관리 대상 장비(Agent)**로 구성됩니다.

• Manager는 데이터를 수집하고 알림을 받는 중앙 모니터링 소프트웨어입니다.
• Agent는 장비 내부에 탑재되어 있는 SNMP 모듈로, 장비의 상태(전압, 온도, 부하 등)를 Manager에게 전달합니다.

이를 통해 관리자는 네트워크 장애나 UPS 이상 상태를 사전에 인지하고 대응할 수 있으며, 대규모 환경에서도 효율적인 장비 관리가 가능합니다.





ABB UPS에서 SNMP의 역할



ABB UPS는 SNMP를 통해 전원 상태, 부하, 배터리 정보 등을 네트워크상에서 실시간으로 모니터링할 수 있습니다.
SNMP 네트워크 카드를 장착하면 UPS가 네트워크에 직접 연결되어, 웹 브라우저나 모니터링 툴로 상태 확인·알람 수신·원격 제어가 가능합니다.
즉, SNMP는 ABB UPS를 중앙 관리 시스템과 연동시키는 핵심 통신 인터페이스 역할을 합니다.

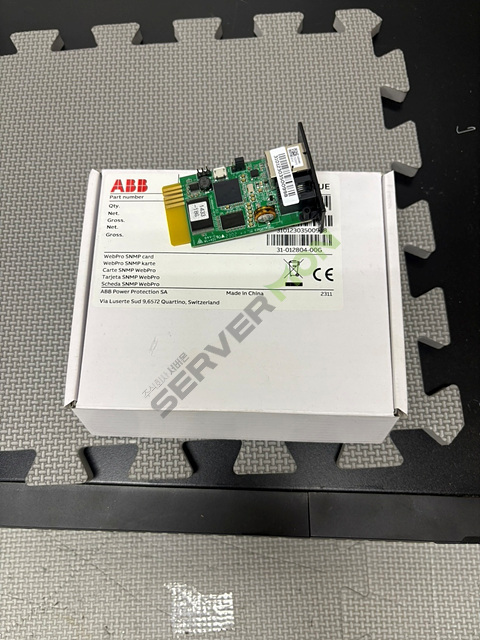

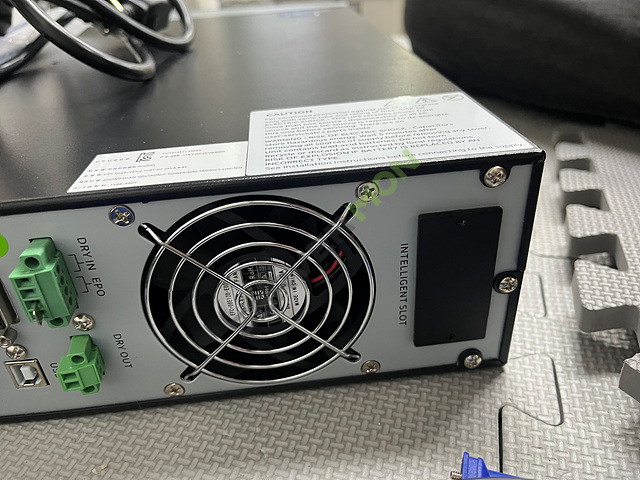

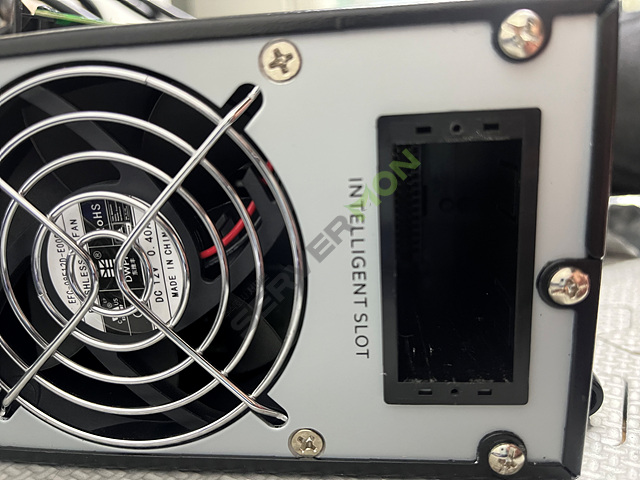

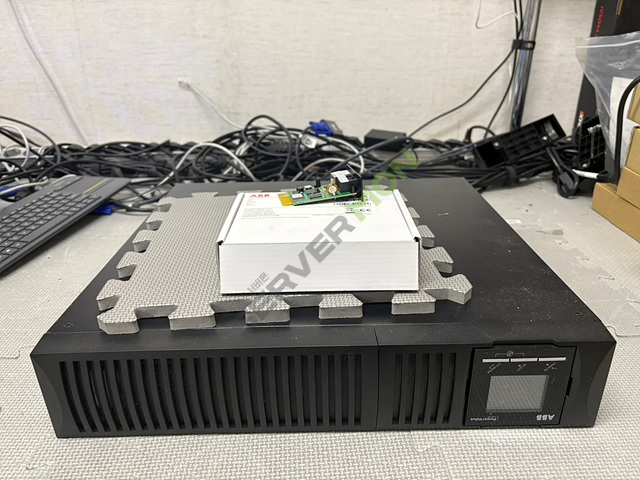

SNMP 네트워크 카드 장착 방법





SNMP 툴을 이용한 모니터링 예시

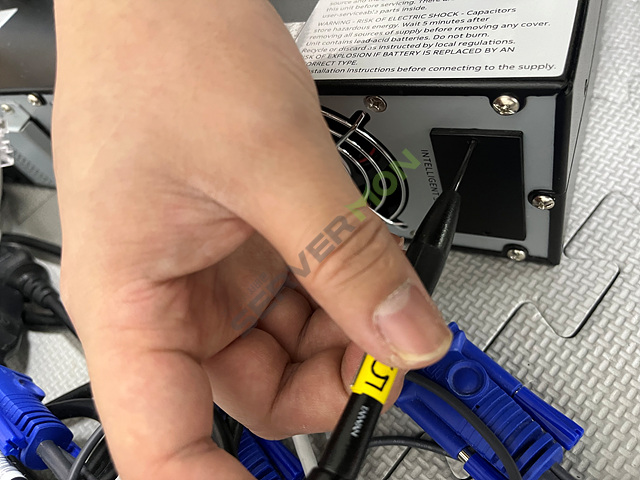

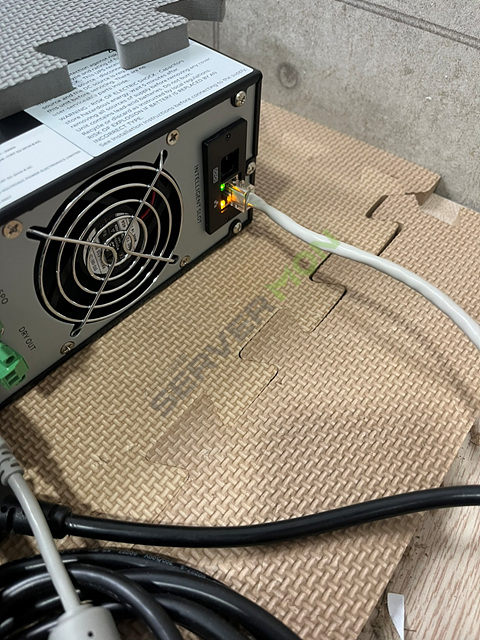

상기 이미지와 같이 UPS의 Ethernet 포트에 랜 케이블을 연결합니다.

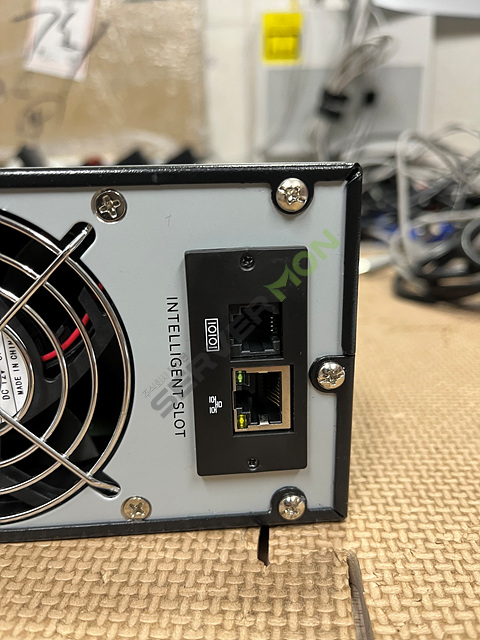

연결 후 포트의 LED가 점등되면 네트워크 통신이 정상적으로 이루어지고 있는 것입니다.

아래 내용은 ABB SNMP Web Manager를 통해 UPS 상태를 확인하는 과정을 보여줍니다.



PC에서 SNMP web manager를 설치해야 합니다.





• IP 확인
  • UPS의 네트워크 설정을 위해 DHCP를 통해 할당받은 IP를 확인합니다.
  • 일부 장비(EATON UPS)는 기본 IP가 없으므로 반드시 DHCP로 받은 IP를 확인해야 합니다.
• 고정 IP 설정
  • 확인한 IP를 바탕으로 필요 시 고정 IP로 변경 가능합니다.
  • SNMP Web Pro 장비는 기본적으로 DHCP 모드를 사용하며, DHCP 서버가 없는 경우에는 기본 정적 IP가 적용됩니다.
    • 기본 IP: 192.168.102.230
    • 서브넷 마스크: 255.255.255.0
    • 기본 게이트웨이: 192.168.102.254
  • 사용자는 웹 서버 또는 SNMP 웹 관리자를 통해 IP를 수정할 수 있습니다.
• 추가 기능 설정
  • 온라인 업그레이드
  • 비밀번호 관리 (기본값: Q1f@18*_~zYLyaM)
  • SNMP 트랩 주소 설정
• 참고
  • 자세한 구성 및 설정 방법은 SNMP 웹 관리자 사용 설명서를 참고하세요.

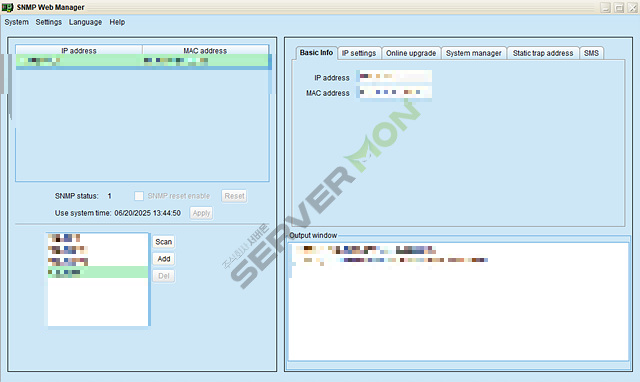

SNMP Web Manager를 실행하여 LAN의 SNMP 장치를 검색하면,
현재 네트워크 대역에 연결된 SNMP 장치가 자동으로 검색됩니다.

아래 화면과 같이, 검색된 장치의 IP 주소와 MAC 주소가 표시됩니다.
이는 SNMP 장치가 현재 같은 대역의 네트워크에 연결되어 있음을 의미합니다.

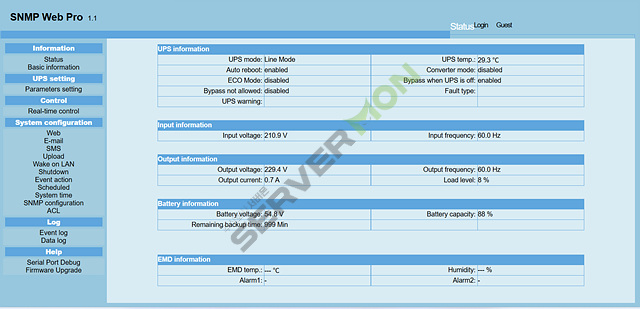

입력 전원, 출력 전원, UPS 상태, 배터리 정보 등의 환경 데이터를
테이블 형태로 제공하여 실시간 모니터링이 가능합니다.

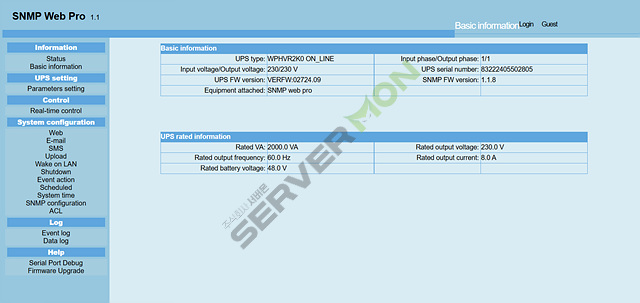

UPS의 기본 정보, 배터리 정보, 등급 정보를 제공합니다.

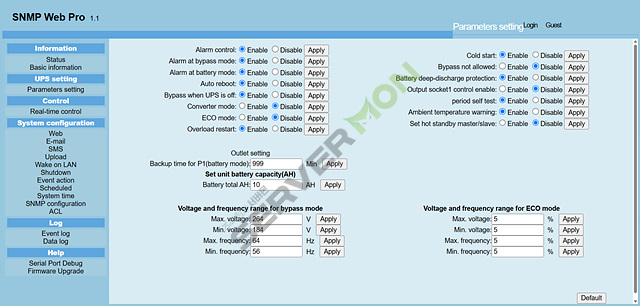

일부 UPS 기능은 소프트웨어에서 설정할 수 있습니다.

• 프로그래밍 가능한 콘센트(P1) 백업 시간 및 배터리 번호 설정
• 바이패스 모드 설정
• 전압·주파수 범위 설정
• ECO 모드 범위 설정
  설정 방법: UPS 설정 → 매개변수 설정 선택

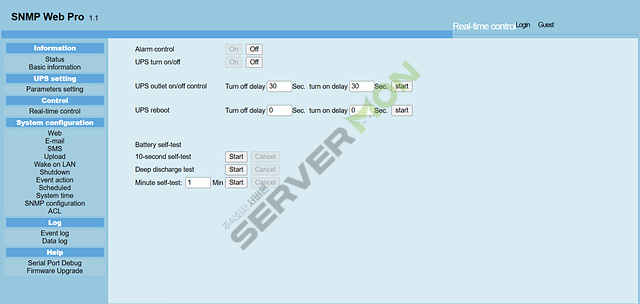

UPS는 "켜기/끄기" 버튼으로 즉시 제어할 수 있으며, 배터리 자체 테스트(10초, 심층 방전, 사용자 정의)는 "시작" 버튼 클릭으로 즉시 실행됩니다.

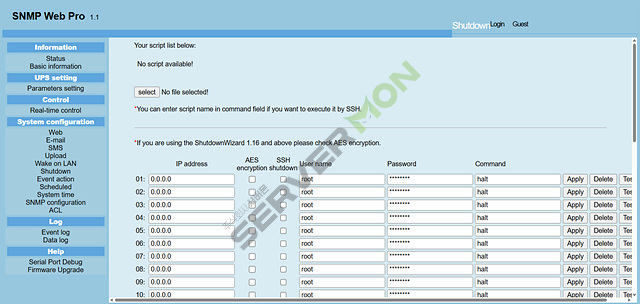

특정 PC를 원격으로 종료하려면 종료 마법사나 SSH를 사용할 수 있습니다.







공식 가이드



더 많은 기능과 자세한 설명은 공식 가이드에서 확인할 수 있습니다



https://search.abb.com/library/Download.aspx?DocumentID=4NWD005392









이상으로 UPS SNMP에 대하여 알아보는 시간을 가졌습니다.

감사합니다.
