[HPE] MSA 2060 스토리지 Disk & Controller 조립 방법



안녕하세요. 주식회사 서버몬 입니다.



금일은 HPE 스토리지 Disk & Controller 조립 방법에 대하여

알아보도록 하겠습니다.



해당 게시물은 조립 방법이며 추후 서버와 연결 및 관리자 페이지 접속 방법등에

대하여 알아보는 시간도 가져보도록 하겠습니다.



HPE MSA2060 이란?





HPE MSA 2060은 중소기업(SMB)이나 지사/원격 사무실 환경에서 사용하기 적합한 엔트리급 SAN 스토리지 어레이입니다. 플래시 또는 하이브리드 구성으로 애플리케이션 가속화가 가능하며, 관리가 간편하게 설계된 공유 스토리지 시스템입니다.



어떤 상황에 적합한가요?

• 지사나 로컬 오피스 등 비교적 작은 규모에서 SAN/NAS 수준의 성능 및 신뢰성을 필요로 할 때
• 서버 가상화(VM웨어 등), 파일서버, 데이터베이스 운영 등에서 성능 향상이 필요한 경우
• 초기 비용을 낮추면서 향후 확장 가능한 스토리지 시스템을 마련하고자 할 때
• 스토리지 전담 인력이 많지 않고, 설치/운영이 간편한 시스템을 선호할 때

https://www.hpe.com/psnow/doc/PSN1012748869KRKO.pdf?jumpid=in_pdp-psnow-dds

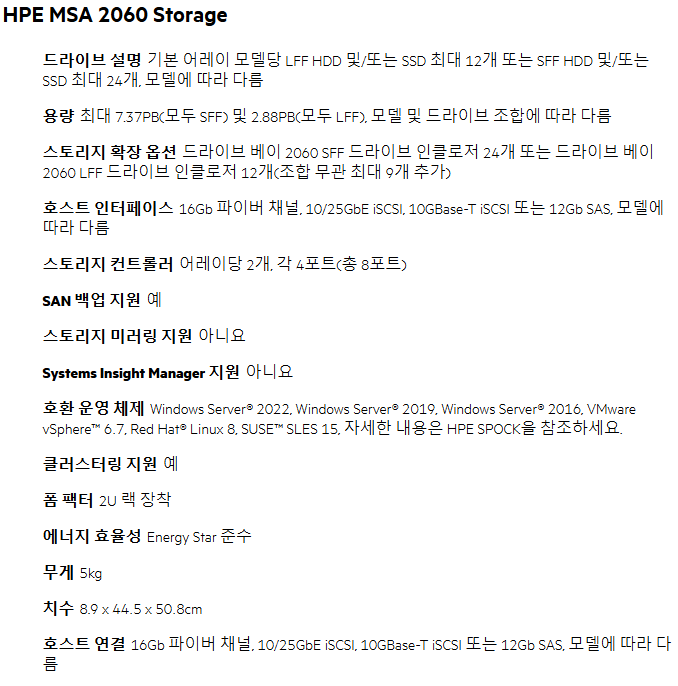

HPE MSA 2060 Storage 데이터 시트



https://support.hpe.com/hpesc/public/docDisplay?docId=a00128580en_us&docLocale=en_US

https://support.hpe.com/hpesc/public/docDisplay?docId=a00128580en_us&docLocale=en_US



제품 Data 시트 및 User Guide 는 상기 링크를 통하여 확인이 가능합니다.



MSA 2060 조립

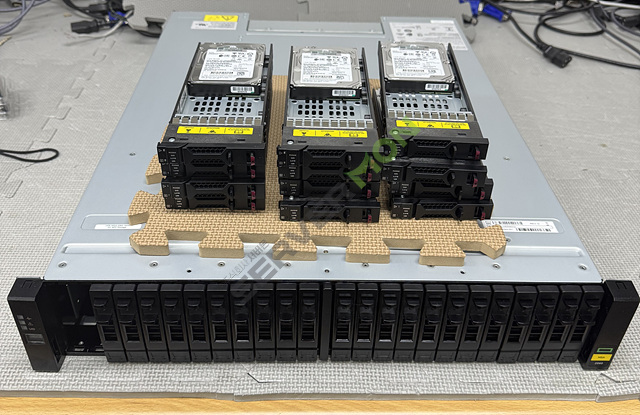

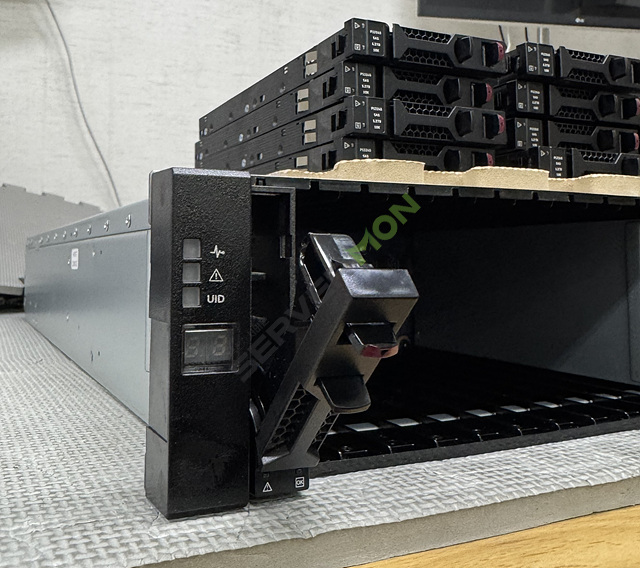

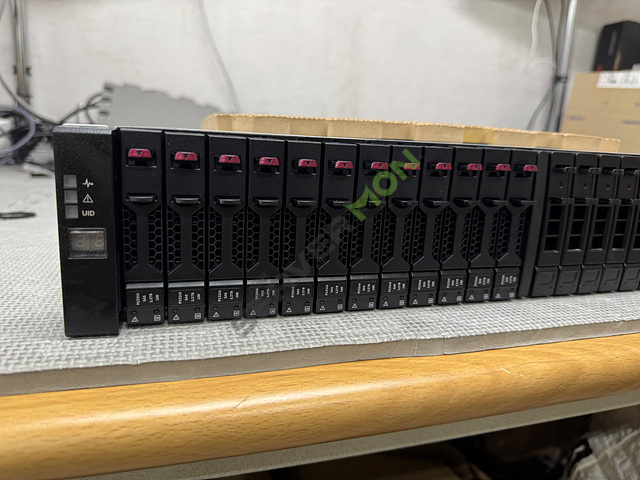

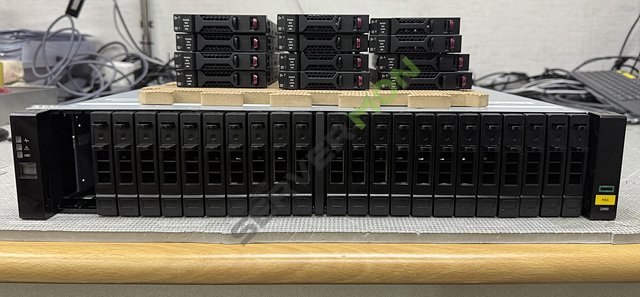

전편 블랭크를 디스크 갯수 만큼 제거 하도록 합니다.

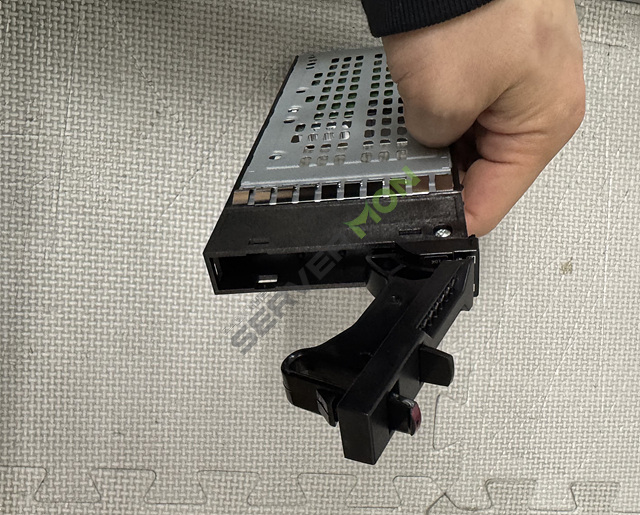

전면 블랭크를 당기면 쉽게 제거 하실수 있습니다.

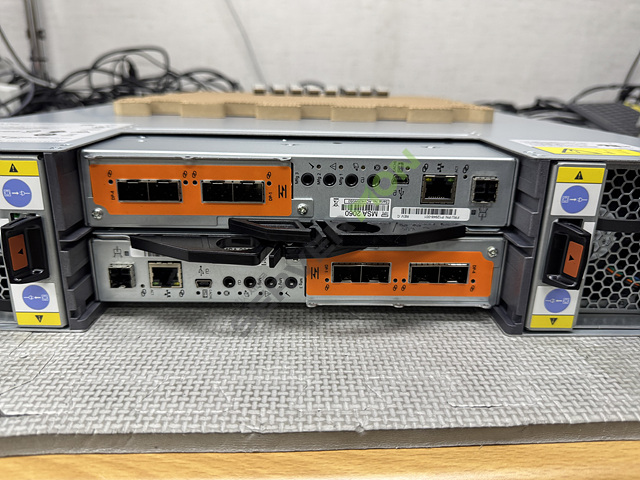

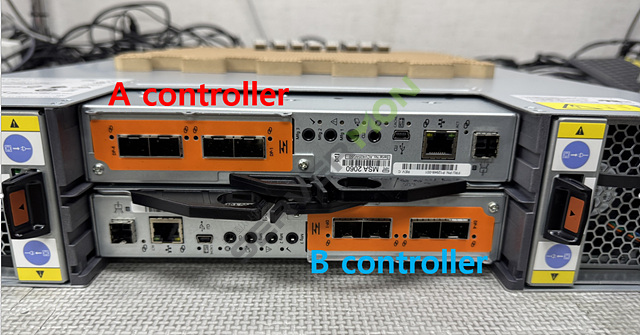

MSA 2060 뒷면은 컨트롤러가 장착이 됩니다. 컨트롤러는 A B로 2개가 장착이 되며

해당 HBA 포트를 통하여 서버와 통신하게 됩니다.

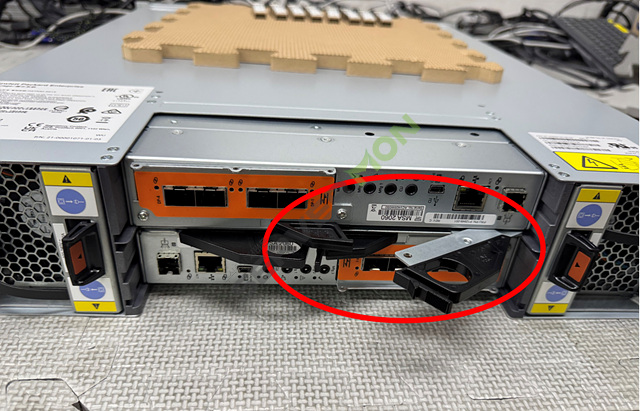

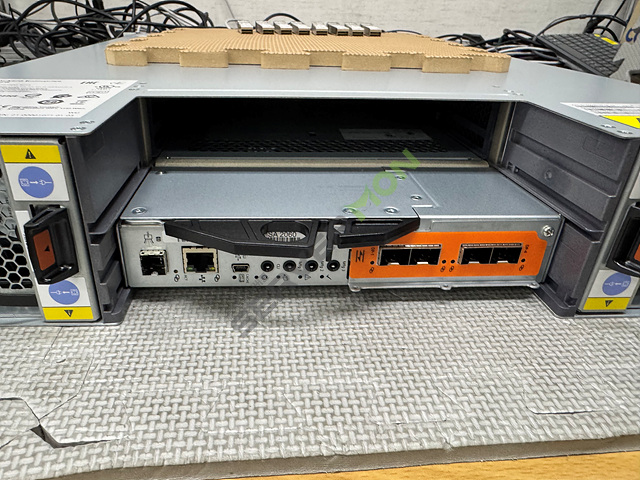

컨트롤러 탈착시 레버를 당기시면 탈착이 가능하게 됩니다.

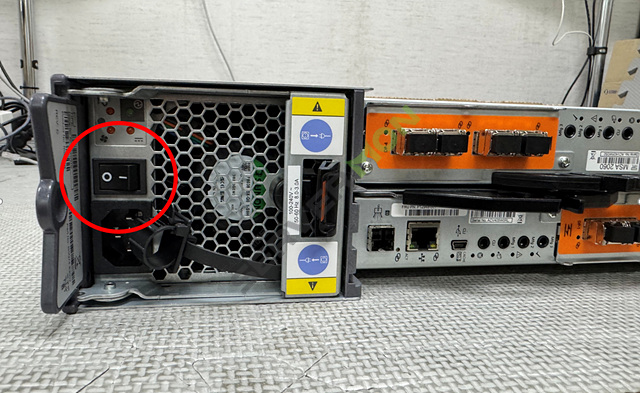

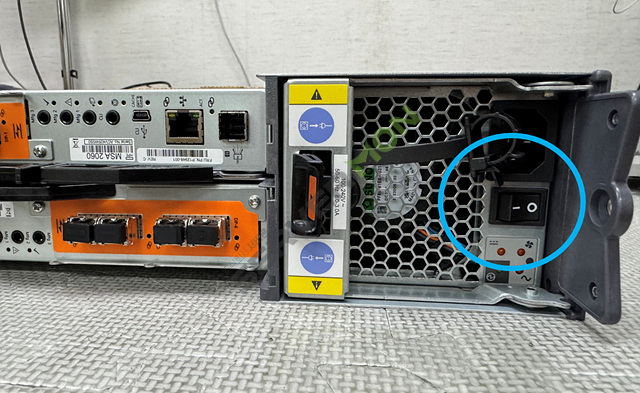

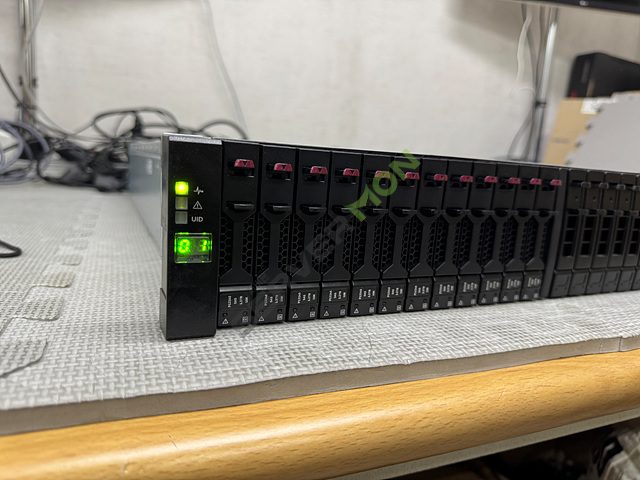

전원 연결시 양쪽 사이드에 있는 2개의 전원을 연결후 전원을 켜주셔야 스토리지 전체 전원이 올라오게 됩니다.

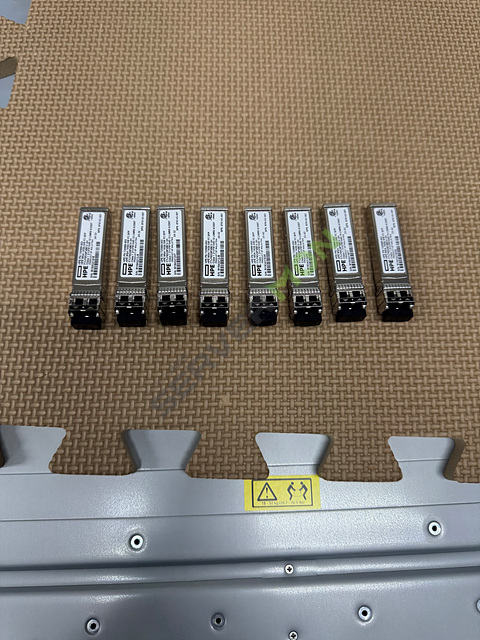

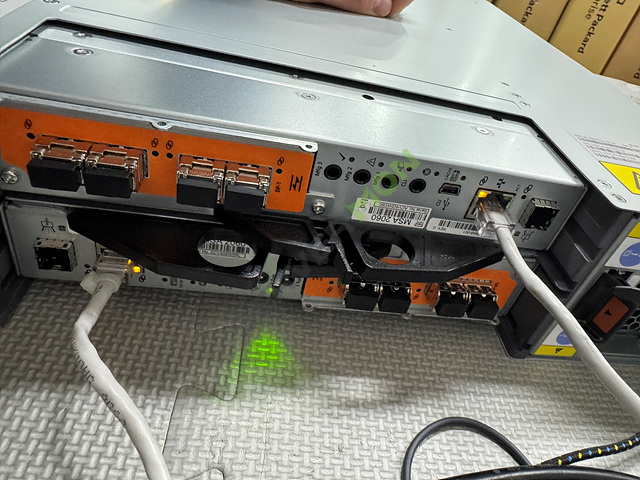

HBA 서버와 통신을 위한 Gbic 장착과 일반 NIC 포트를 통한 관리자 페이지 접속이 가능합니다.

※ 상기 이미지는 예시 연결 사진입니다.





다음시간에는 실제 서버와 연결 방법 및 관리자 페이지 접속 설정등에 관한 이야기를

다뤄보도록 하겠습니다.

감사합니다.
