안녕하세요. 주식회사 서버몬 입니다.
대부분은 스토리지 구성시SMU(웹)에서 구성을 하지만 CLI에서 구성하는 몇가지 경우들이 있습니다.
- 초기 네트워크 세팅/접속이 불가하여 SMU(웹)접속이 불가할 때
- 여러 시스템에 동일한 정책으로 풀/볼륨 구성할 때
- 특정 매핑(individual initiator)을 할 때
CLI로 풀, 볼륨 생성과 호스트 등록까지 하는방법을 알아보고, multipath 설정 방법까지도 알아보겠습니다.
Multipath 란?
서버에서 스토리지(LUN)까지 가는 물리 경로(케이블/스위치/포트)가 여러 개 있을 때, OS에서 그걸 하나의 디스크처럼 묶어서 관리하는 기술입니다.
실제로 HBA 2개 / FC 스위치 2개 / 스토리지 컨트롤러 포트 2개 이렇게 여러 길로 같은 LUN에 접속하고 있는데 OS에서 보면 /dev/sda, /dev/sdb, /dev/sdc 이런 식으로 같은 LUN이 여러게 보이는데
이걸 multipath구성 시 한 덩어리(예: /dev/mapper/mpatha) 로 묶어서 보여주는 기능입니다.
그래서 서버 입장에서는 디스크 하나로 보이지만, 실제로는 뒤에서 여러 경로를 번갈아 쓰거나, 장애 시 다른 길로 자동 전환하는 구조입니다.
CLI 명령어

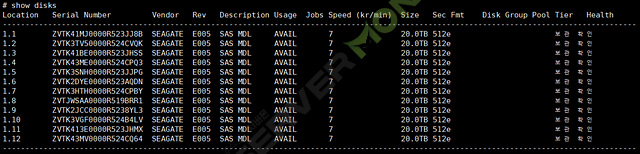

1. 디스크 상태 확인
show disks
장착된 디스크가 AVAIL 상태로 보여야 합니다.
2. Pool 생성
Raid 레벨을 결정하고 가상 디스크 그룹을 만들고, Pool [A,B] 에 귀속합니다.
지원 가능 Raid 레벨은 MSA2060 기준으로 RAID1 / 5 / 6 / 10 / MSA-DP+ 가 있습니다.
디스크 구성시에는 디스크 개수를 power of 2(2의 제곱수) 기반으로 구성하여야 합니다.
Pool 생성
add disk-group type virtual disks [disk 슬롯 번호] level [raid level] pool [A,B]
예시) add disk-group type virtual disks 1.1-1.12 level MSA-DP+ pool a
Pool 구성 확인
show pools
Pool 삭제
delete pools [A,B]
3. Volume 생성
볼륨할당시 풀의 최대용량을 모두 사용해서는 안됩니다. 최대용량에 20~30%는 시스템 메타데이터 및 스냅샷 관리용으로 사용(예약)합니다. 이 비율은 RAID 방식, DP+ 여부에 따라 유동적입니다.
또한, 볼륨 생성시 최대140TB까지만 생성이 가능합니다.
(아래 링크hpe msa 2060 QuickSpecs에서 Luns탭에서 확인 가능합니다.)
https://www.hpe.com/psnow/doc/a00094629enw.pdf
GUI에서 남은 전체 공간 사용을 선택하면, 자동으로 필요한 공간을 제외하고 볼륨 생성을 하지만 CLI에서는 전체용량을 사용하고 싶다면 RAID 방식, DP+ 여부에 따라 볼륨크기를 조절해야합니다.

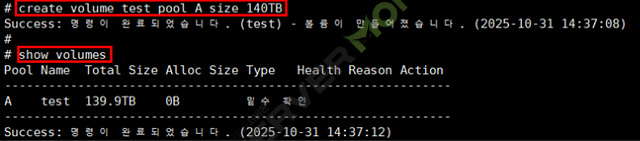

create volume [볼륨이름] pool [A,B] size [볼륨구성크기]
예시) create volume test pool A size 140TB
볼륨 확인
show volumes
4. Host/Host-Group 생성 및 멤버 추가

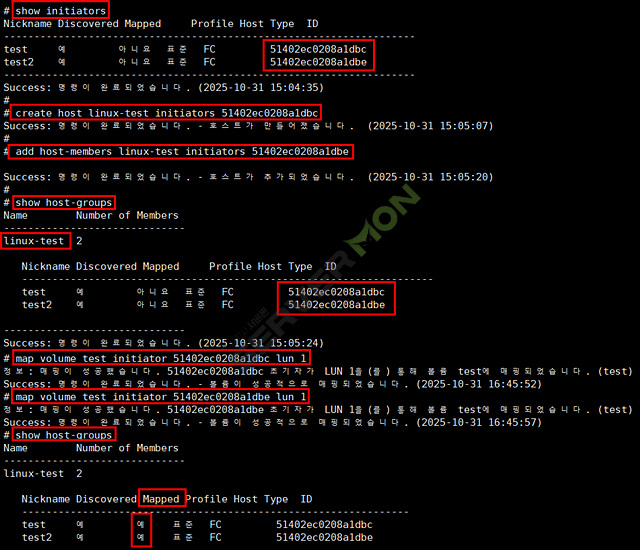

show initiators
Host 추가를 위해 WWPN 확인을 합니다. HBA포트가 2개이기에 WWPN이 2개가 보입니다.
확인된 ID를 사용해 1번째 포트로는 생성을 하고, 2번째 포트를 추가합니다.
create host [host 그룹이름] initiators [initiator ID]
예시) create host linux-test initiators 51402ec0208a1dbc
add host-members [host 그룹이름] initiators [initiator ID]
예시] add host-members linux-test initiators 51402ec0208a1dbe
호스트 확인
show host-groups
볼륨 매핑 (LUN ID 지정)
생성한 볼륨을 각 이니시에이터에 동일 LUN ID로 매핑합니다. LUN 번호는 1일 필요는 없습니다. 아무거나 포트에서 비어 있는 번호를 사용하면 됩니다.
map volume [볼륨이름] initiator [lun ID] [lun번호]
map volume test initiator 51402ec0208a1dbc lun 1
map volume test initiator 51402ec0208a1dbe lun 1
매핑 확인
show host-groups
Mapped가 아니요에서 예로 변경되었는지 확인합니다.
Multipath 설정
패키지 설치
dnf install -y device-mapper-multipath
mpathconf --enable --with_multipathd y
해당 명령어는 다음 작업을 자동으로 수행합니다.
1) 기본 설정 파일 생성/수정
/etc/multipath.conf 파일을 기본값으로 생성하거나 업데이트합니다. 해당 블로그는 테스트용으로 conf파일이 자동 생성되었으니 실제 운영환경에서는 환경에 맞게 conf파일을 수정, 사용하셔야합니다.
2) multipathd 서비스 활성화 및 즉시 실행
multipathd 데몬을 부팅 시 자동 시작하도록 설정하고, 바로 서비스를 시작합니다.
3) 멀티패스 디스크 자동 생성
실행된 multipathd가 각 디스크의 WWID를 확인해 같은 WWID를 가진 디스크들을 하나의 LUN으로 인식하고, 이를 /dev/mapper/mpatha 같은 논리 멀티패스 장치로 만들어 줍니다.

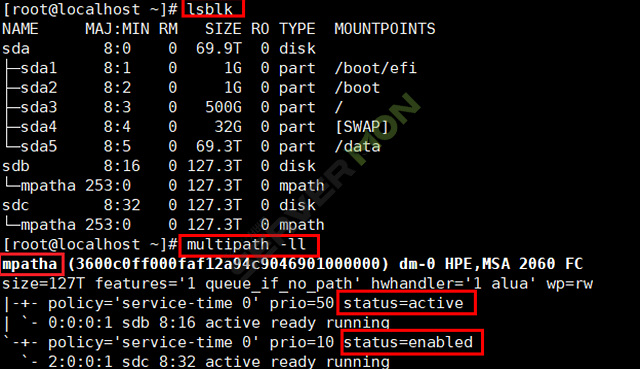

lsblk
multipath –ll
해당 명령어로 multipath 구성이 정상적으로 된 것을 확인할 수 있습니다.

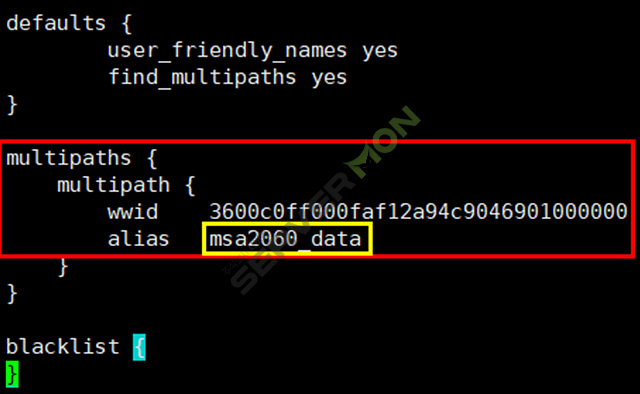

별칭(alias) 설정
위에서 생성된 마운트포인트의 mpatha가 아닌 다른 별칭으로 사용을 원한다면 /etc/multipath.conf 파일 수정이 필요합니다.
빨간색으로 된 부분을 내용 추가하고, alias 뒤에 별칭을 기입합니다.
wwid 값은 multipath –ll 에서 () 괄호 안에 값을 입력합니다.
※ 아래 multipath.conf 파일은 테스트용으로 작성된것이오니 실제 환경에서는 꼭 수정이 필요하며, HPE MSA 2060 사용시 하위 내용은 권장사항입니다.
device {
vendor "(HP|HPE)"
product "MSA [12]0[4567]0 (SAN|SAS|FC|iSCSI)"
path_grouping_policy "group_by_prio"
prio "alua"
failback "immediate"
no_path_retry 18
}
출처 : https://support.hpe.com/hpesc/public/docDisplay?docId=a00150357en_us&docLocale=en_US

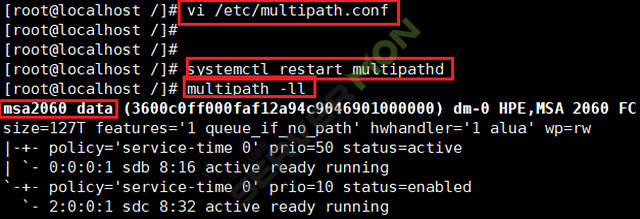

서비스 재시작
systemctl restart multipathd
multipath -ll
이제 mpatha 대신 /dev/mapper/msa2060_data 로 보입니다.

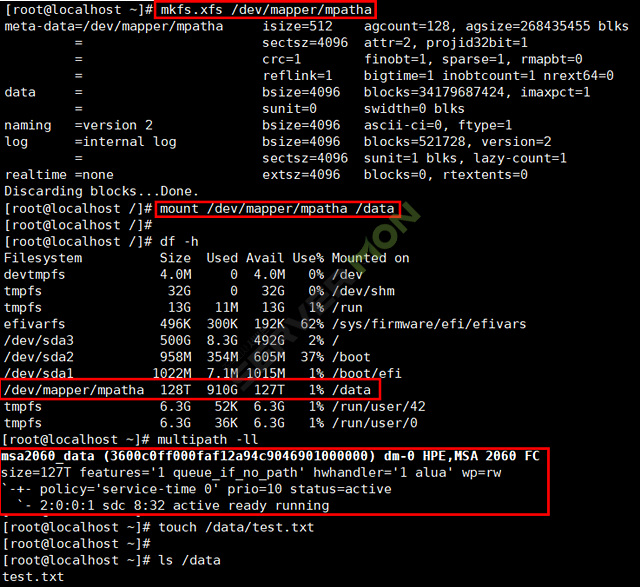

파일시스템 포맷
mkfs.xfs /dev/mapper/mpatha
마운트 및 확인
mkdir -p /data
mount /dev/mapper/mpatha /data
df –h
multipath로 구성된 파티션을 포맷하고 /data에 마운트 합니다.
이후 multipath –ll 명령어에서도 확인할 수 있듯이 failover 테스트를 위해 한 개의 FC케이블을 뺀 후 에도 /data 영역에 읽기, 쓰기가 정상적으로 되는 것을 확인할 수 있습니다.
만약 부팅 이후에도 자동 mount를 원한다면 UUID값을 확인하여 fstab 등록이 필요합니다.
감사합니다.
