[HPE] Gen11 iLO 6 네트워크 설정 및 Advanced 라이선스 갱신 방법



안녕하세요. 주식회사 서버몬 입니다.



본 메뉴얼에서는 iLO6 를 사용하기 위한 네트워크 설정 및 Advanced 라이선스 갱신 방법에 대해 설명 합니다.

(DL380Gen11 장비를 기준으로 설명 드리나, 기타 Gen11 장비들도 기본적인 부분은 동일 합니다.)





1. iLO 포트에 네트워크 케이블 연결

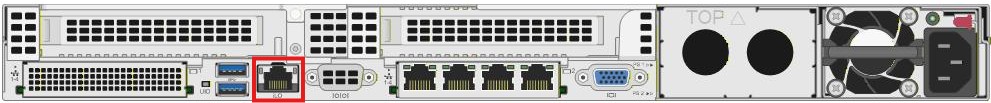

서버 장비 후면에 하기의 이미지와 같이 iLO Port 를 확인할 수 있습니다.

네트워크 케이블을 연결해 줍니다.



* HPE DL380Gen11



* HPE DL360Gen11



* HPE DL20Gen11

DL20 Gen11 서버는 옵션 파트 장착 여부에 따라 두 가지 방식으로 iLO 네트워크 케이블을 연결할 수 있습니다. 첨부된 이미지의 붉은색 표시를 확인해 주세요.

1. 좌측 붉은색 박스 (기본 NIC 1 포트) 전용 iLO 포트 옵션을 추가하지 않은 기본 섀시 상태에서 사용하는 포트입니다. 서버의 실제 서비스망과 iLO 관리망을 하나의 선으로 같이 쓰는 '공유 모드(Shared Network Port)' 방식입니다.
2. 우측 붉은색 박스 (전용 iLO 포트 / 보라색 체크 표시) 'iLO/M.2/Serial Port 활성화 키트' 옵션을 서버에 추가 장착했을 때 사용할 수 있는 iLO 전용 포트입니다. 보안상 서비스 운영망과 관리망을 물리적으로 분리해야 하는 환경에서 필수적입니다. 이 경우 BIOS 설정에서 '전용 모드(Dedicated)'로 변경한 후, 이 전용 포트에 단독으로 랜 케이블을 연결해야 합니다.

하기 링크에서는 옵션추가장착에 대해 설명합니다.

기술자료실-[HPE] ProLiant ML30 Gen11 iLO/NIC/M.2/COM Port Kit 장착 방법







2. iLO 네트워크 설정

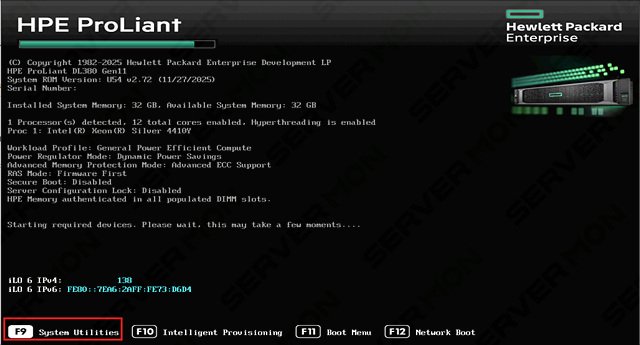

1. 시스템의 전원을 ON 한 후 하기의 화면에서 F9 를 눌러서 'System Utilities' 메뉴에 진입 합니다.

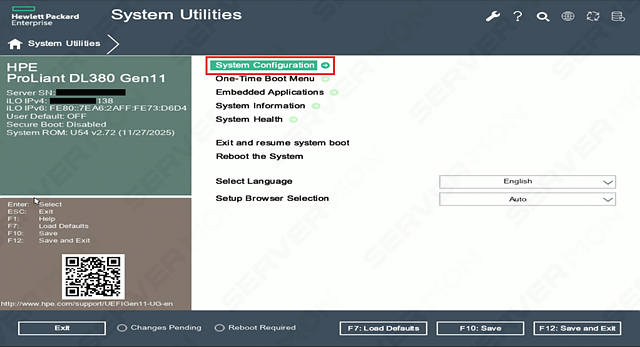

2. 'System Configuration' 메뉴에 진입 합니다.

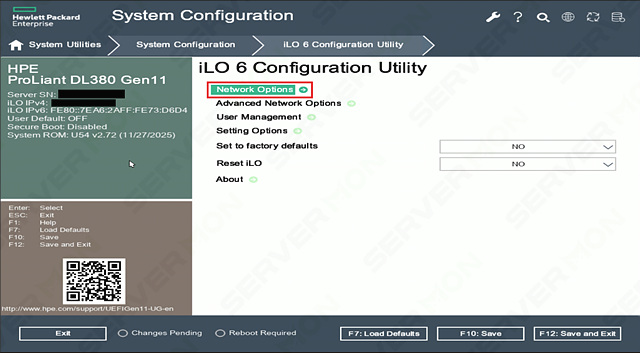

3. 'iLO 6 Configuration Utility' 메뉴에 진입 합니다.







4. 'Advanced Network Options' 메뉴에 진입 합니다.







5. 네트워크 설정을 진행 합니다.

DHCP가 활성화가 되어 있다면 IP는 자동적으로 받아올 것이고,

수동으로 입력하고 싶다면 DHCP Enable 설정을 OFF 로 변경 후 아이피를 입력합니다.

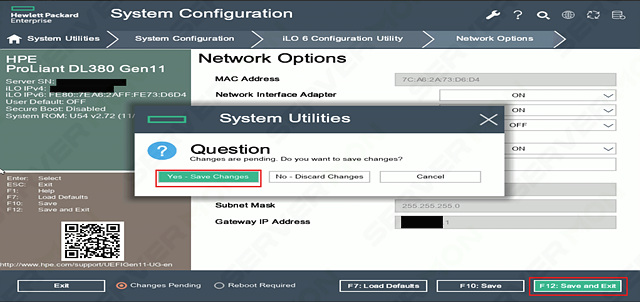

6. 'F12' 키를 눌러서 설정을 저장 한 후 종료 합니다.







3. iLO 6 접속

1. 인터넷 웹 브라우저를 열고 설정한 IP 주소를 입력해 iLO 6 웹 페이지에 접속 합니다.

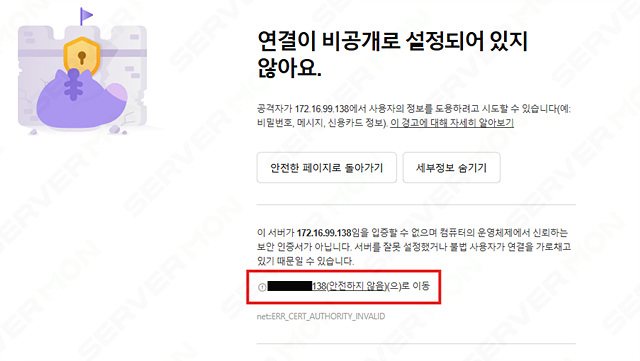

처음에 브라우저 접속하게 되면 아래 이미지와 같이 나타납니다.

iLO가 자체 생성한 사설 보안 인증서를 사용하기 때문에 웹 브라우저가 공인되지 않은 연결로 인식하여 띄우는 정상적인 경고 화면입니다. 아래와 같이 진행 합니다.



'고급' 클릭 후 '아이피 (안전하지 않음)(으)로 이동' 클릭







iLO 6 접속화면이 나왔습니다.

기본 관리자 ID는 Administrator 이며, 패스워드는 서버 상판에 기재되어 있습니다.







2. iLO 라이선스 활성화

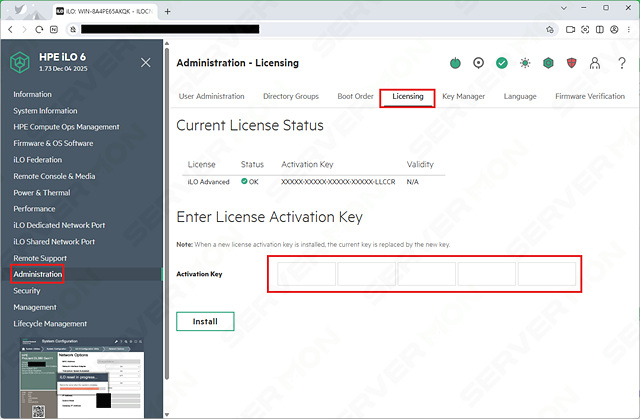

왼쪽 메뉴에 'Administration' 클릭



'Licensing' 클릭 하여 'Activation Key' 입력란에 구매 한 iLO Advances License Key 를 입력 합니다.

입력 완료 후 'Install' 클릭 하면 완료 됩니다.



지금까지 HPE Gen11 서버의 iLO 6 네트워크 설정 및 Advanced 라이선스 등록 방법에 대해 알아보았습니다. 서버 관리에 도움이 되셨기를 바라며, iLO 라이선스 구매나 추가적인 기술 문의가 필요하시다면 아래의 전화번호 및 이메일로 언제든 연락 주시기 바랍니다. 친절하고 상세하게 안내해 드리겠습니다.



감사합니다.
