[HPE] DL380G10 ODD 장착하기

HPE DL380G10 장비의 ODD장착하는 방법에 대해 설명하겠습니다.



0. 준비

사용되는 준비물을 준비합니다.

목록은 아래 사진과 같습니다.

- 별모양 드라이버

- ODD Bay Kit(826708-B21)

- ODD Cable(ODD에 동봉)

- ODD(726536-B21)



1. ODD Bay Kit 조립

ODD를 서버에 장착하기전에 Bay Kit에 조립합니다.



1-1. ODD 삽입

ODD Bay 전면을 보면 Blank가 끼워져 있습니다.



잡아당겨 위 사진처럼 제거해줍니다.

(참고 : 별도로 고정되어 있지는 않으나 조립되어 있는 상태이므로 오른쪽부터 빼시면 수월하게 뺄 수 있습니다.)



ODD를 장착합니다.



1-2. ODD 고정

ODD Bay를 상단에서 보면 위 사진처럼 나옵니다.

(참고 : 나사구멍이 맞지 않다면 반대로 장착된 것이니 다시 꺼내어 뒤집어 넣어주세요.)



ODD Bay와 ODD를 나사를 통해 고정합니다.

(참고 : 나사는 ODD의 케이블더미 비닐봉투안에 동봉되어 있습니다.



2. Server 장착

서버 전면부에 보이는 3개의 Bay중 제일 왼쪽에 장착해보겠습니다.



2-1. ODD Bay 삽입

Blank부분의 위쪽을 보면 두 개의 고정나사가 있습니다.



위 사진과같이 나사를 풀어줍니다.



고정이 해제된 Blank를 빼줍니다.



ODD Bay를 삽입합니다.

(참고 : 단, 상단의 나사는 장착 후고정을 위해 사용하지 않습니다.)



2-2. ODD Bay 고정

ODD Bay를 삽입했다면 서버 상단에서 ODD Bay뒤쪽을 봅니다.



나사구멍 2개에 ODD Bay에 동봉되어 있던 나사 2개를 체결합니다.



2-3. 케이블 연결

케이블 정리를 위해 파란색 부분을 들어올려 Fan을 빼냅니다.



ODD Bay에 있는 USB케이블과 ODD에 동봉되어 있던 DataCable을 각각의 위치에 연결합니다.



2-4. 케이블 정리

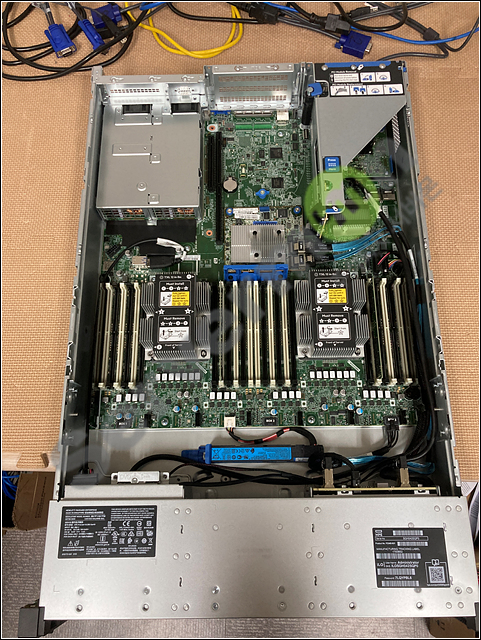

Fan 및 여러 부품들과 동작에 서로 영향이 없도록 위 사진과같이 정리해줍니다.

(참고 : Fan양쪽에 케이블이 통과하도록 설계되어 있습니다.)



Fan을 다시 장착하면 ODD 장착이 완료됩니다.
