[HPE] ML350 HDD Cage 장착방법

안녕하세요. 주식회사 서버몬 입니다.



ML350 시리즈의 HDD Cage 장착방법



사용품

이번 가이드에서 사용된 옵션의 품목입니다.

- 874566-B21(HPE ML350 Gen10 4LFF Hot Plug Drive Backplane Cage Kit)



구성품

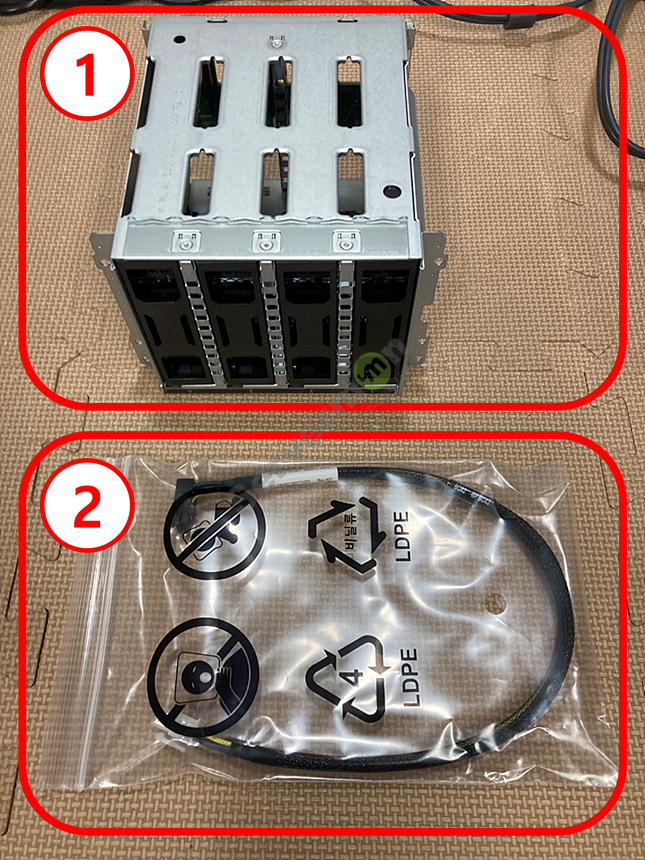

위 품목 874566-B21에 구성된 물품들 입니다.

- HDD Cage

- PowerCable



조립방법

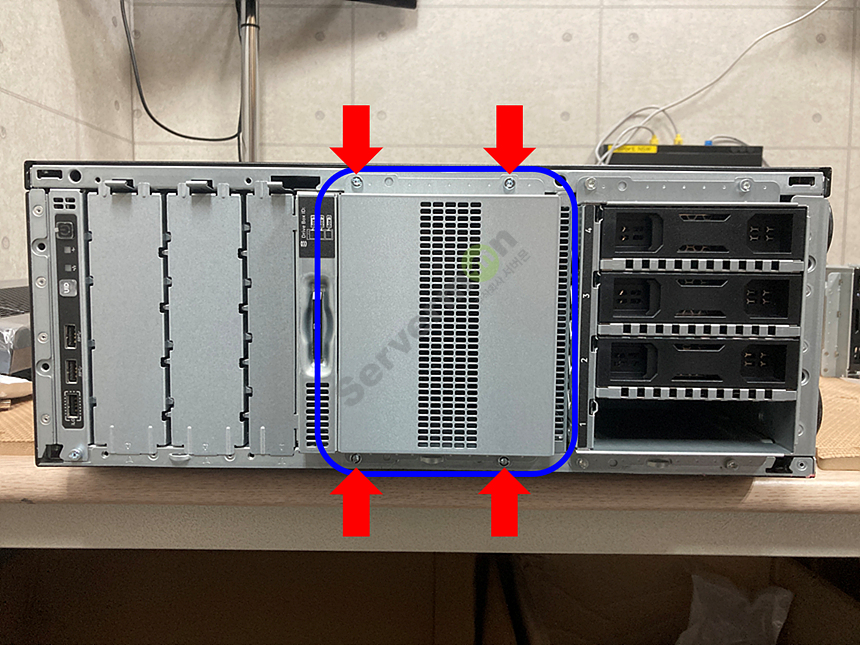

- 전면부 중앙에 있는 Blank를 제거합니다.

* 각 모서리 부근에 있는 볼트 4개를 분리하여 제거합니다.

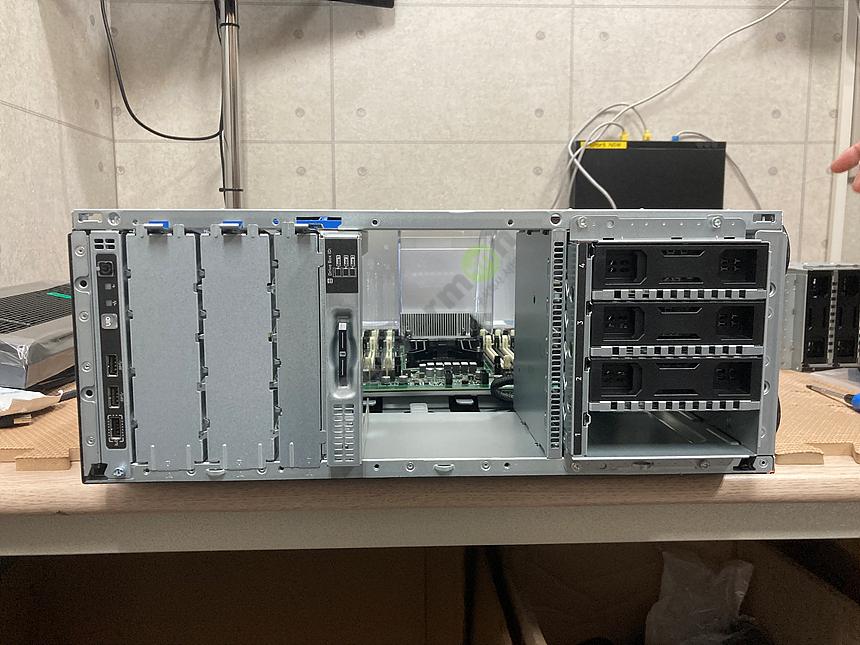

- Blank를 제거한 뒤 모습입니다.

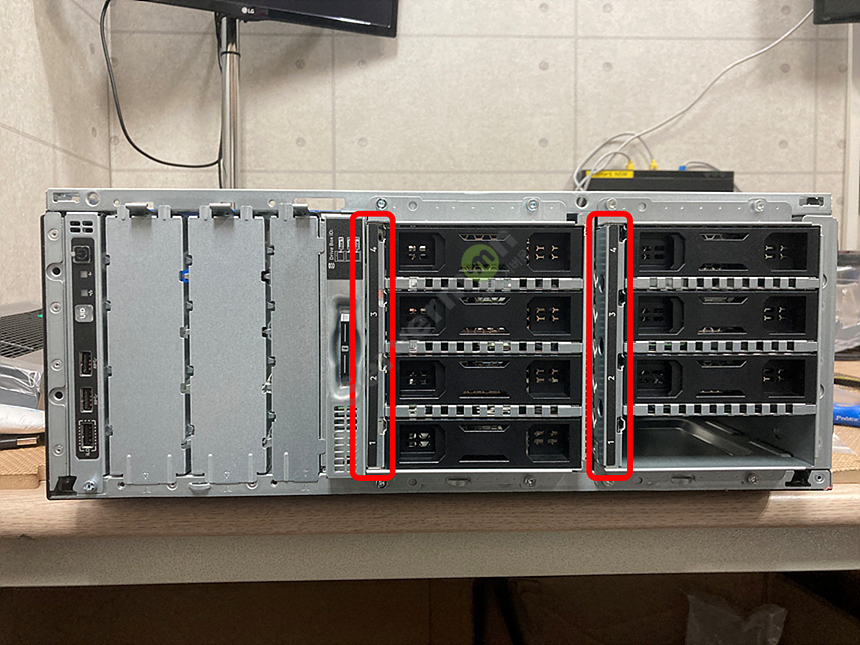

- HDD Cage를 방향을 맞추어 삽입 후 4개의 볼트를 체결합니다.

* 방향은 HDD Cage 상단의 1-4숫자가 기존에 있던것과 같이 상단을 향하게 맞추면 됩니다.

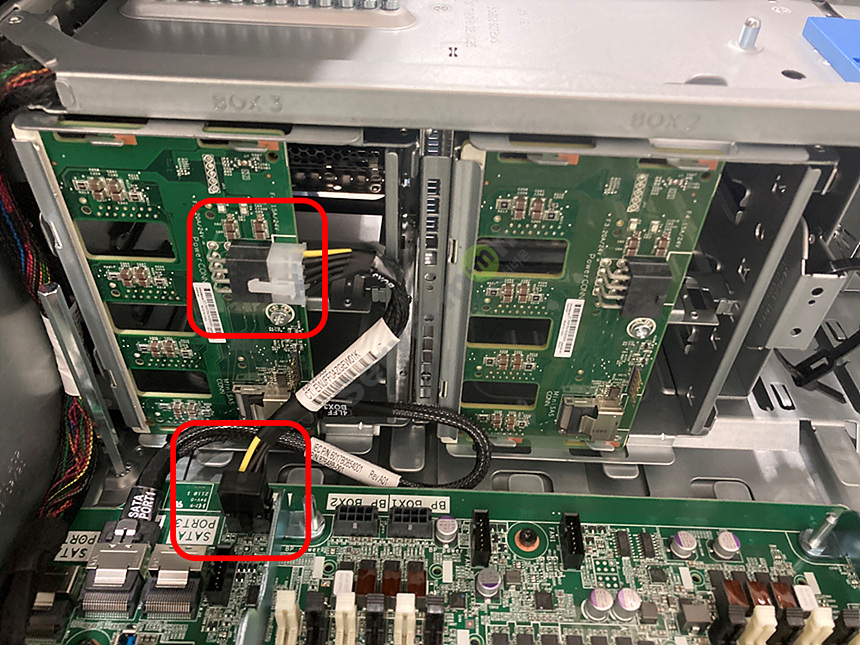

- PowerCable을 사진과같이 연결합니다.

* 새로 장착한 위치가 Box2이므로 보드에 Box2라고 적혀있는 단자에 연결하면 됩니다.

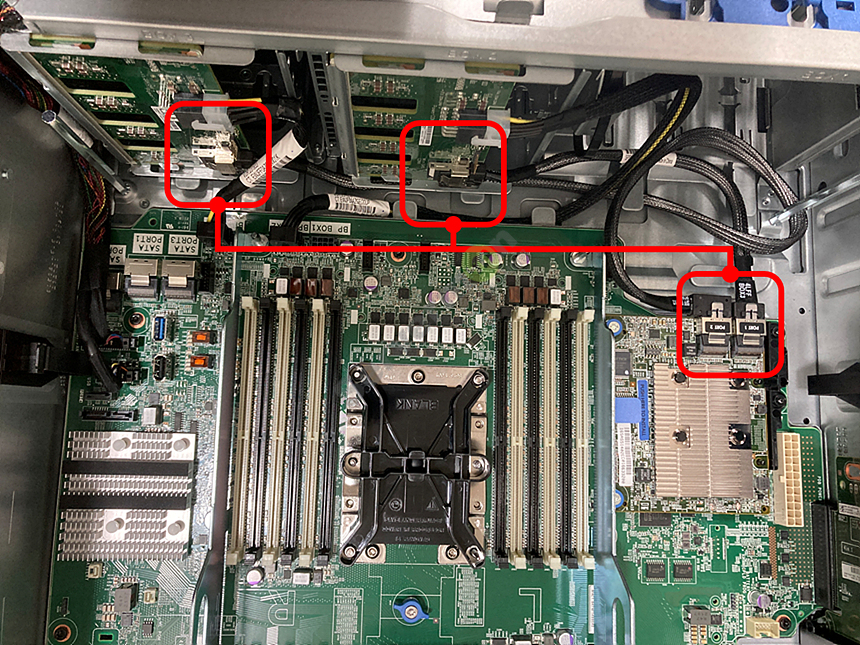

- SATA케이블을 사진과같이 연결합니다.

* 사진의 경우는 Smart Array(RAID Card)를 장착했을때의 예시입니다.
