[HPE] DL380 System Insight Display Kit 장착



안녕하세요. 주식회사 서버몬 입니다.



System insight Display를 장착하는 방법을 알아보겠습니다.



SID는 하드웨어를 부분화하여 상태를 체크할 수 있습니다. 그 덕분에 서버에 장애가 발생하였을 경우, 발생지점을 정확히 확인할 수 있어 신속한 장애처리를 가능하게 도와줍니다.

또한, SID가 장착되어 있을경우, 엔지니어와 일반 담당자 모두 발생지점을 쉽게 확인할 수 있어 관리에 편의성을 제공합니다.



[ 구성품 ]

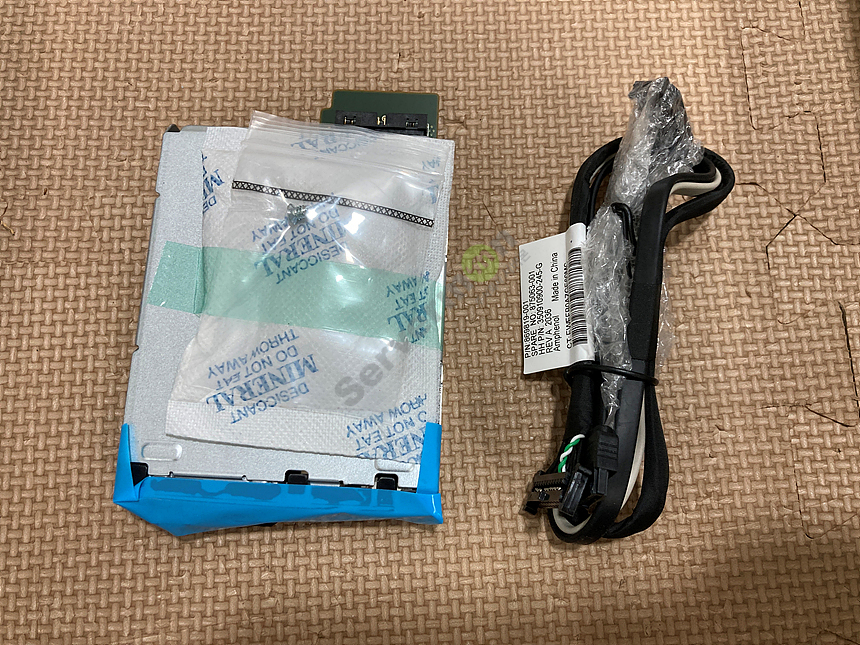

- 위 사진과 같이 System insight Display와 Cable이 들어있고, SID의 상단에는 여분의 볼트도 동봉되어있습니다.

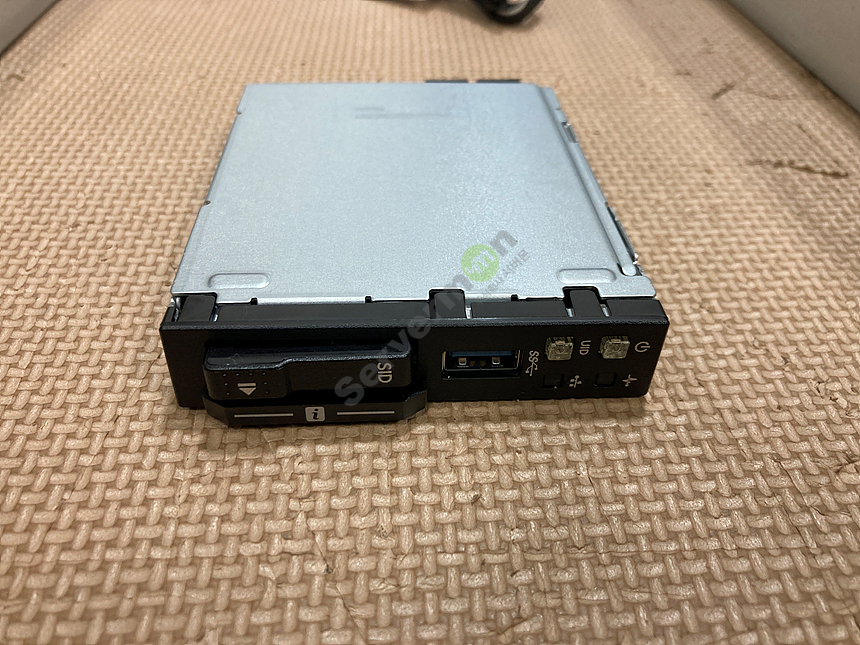

- 실질적인 본품은 위 사진과 같습니다.



- LED Bar를 눌러 '딸깍'소리가 나면 손을 떼어 꺼내 제품이 정상인지 확인합니다.





[ 장착위치 ]

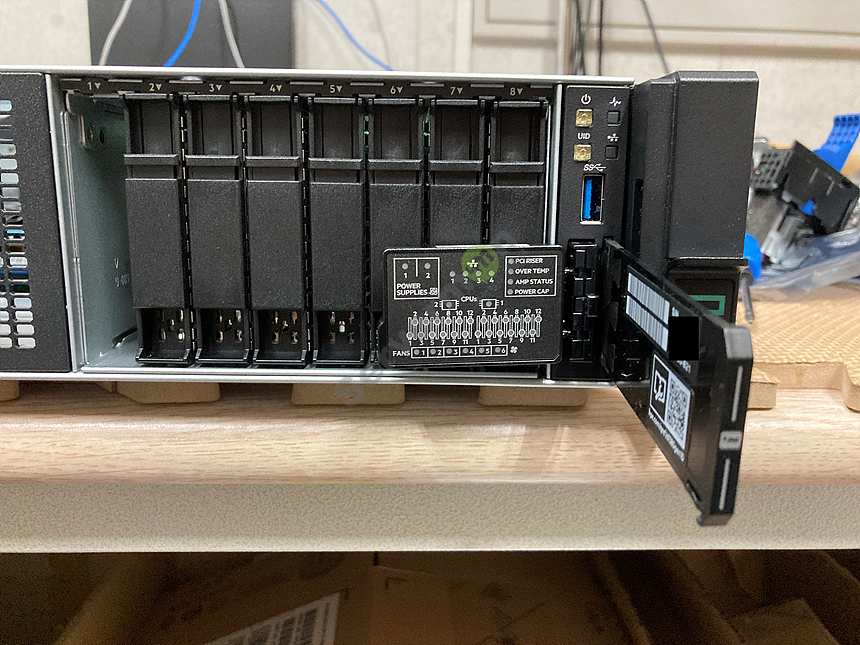

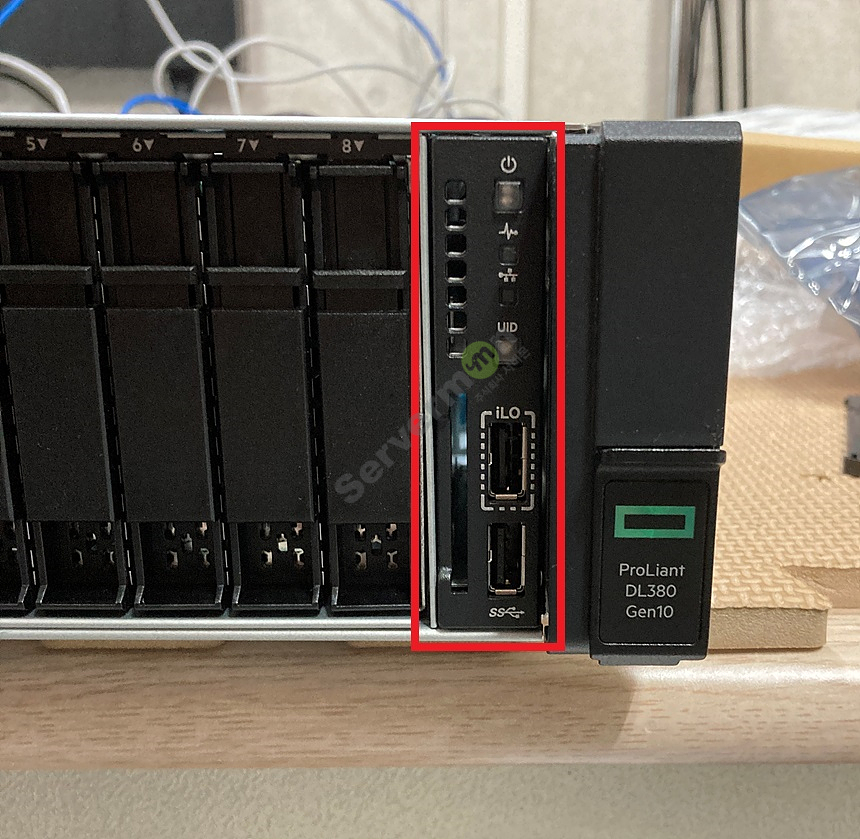

- DL380G10의 경우 전면 우측에 장착할 수 있습니다.

* 12Bay모델의 경우 없을 수 있습니다.





[ 탈착 ]

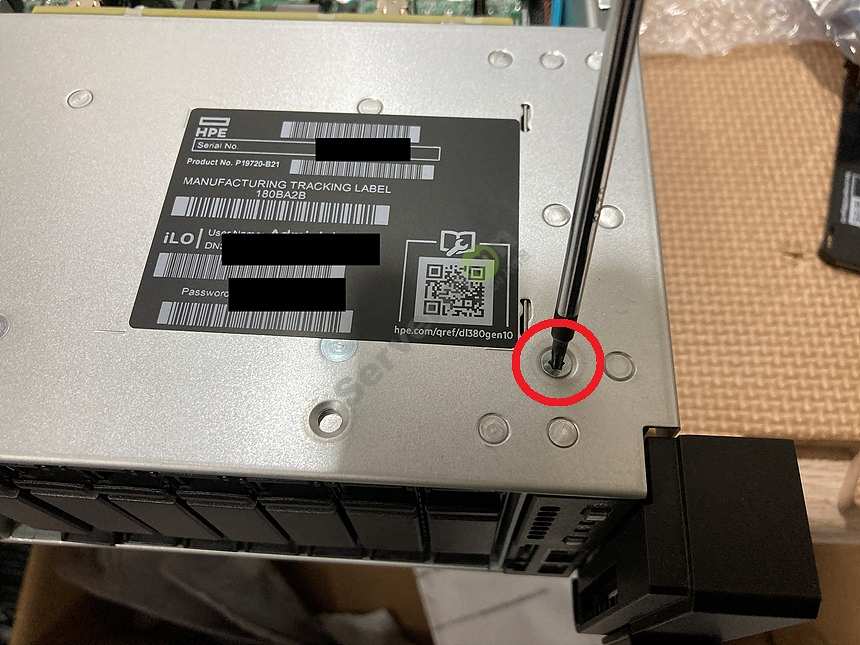

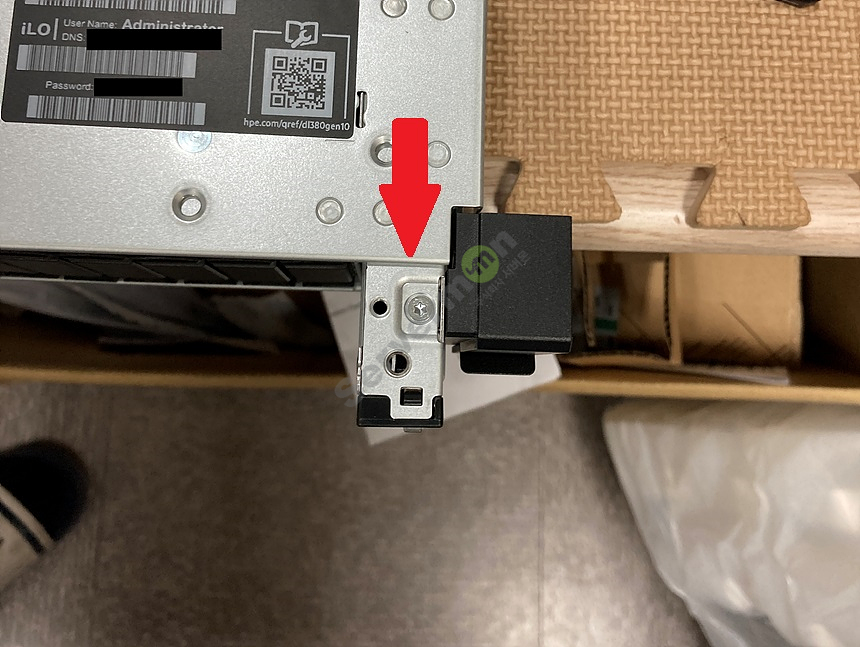

- 상단의 볼트를 풀어 고정을 해제합니다.

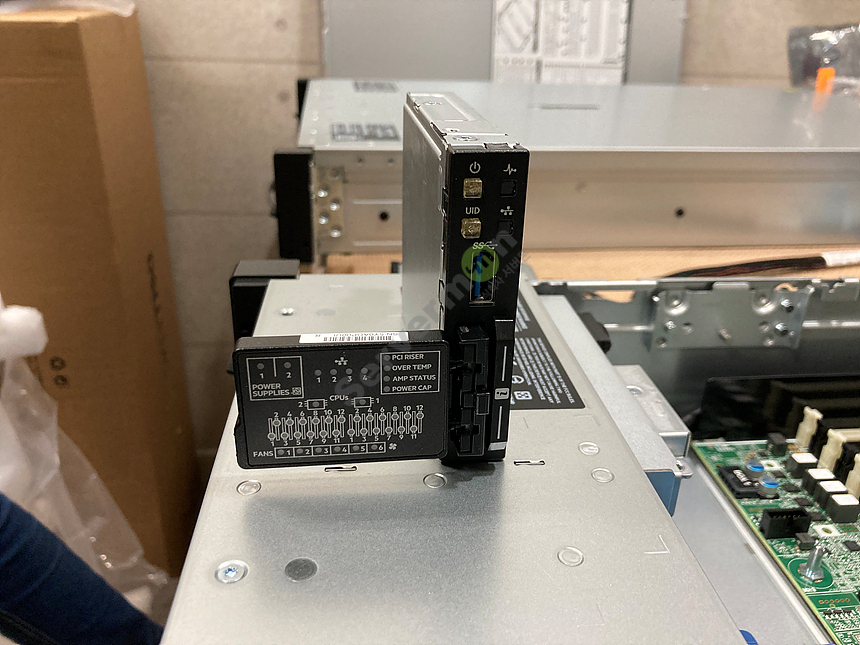

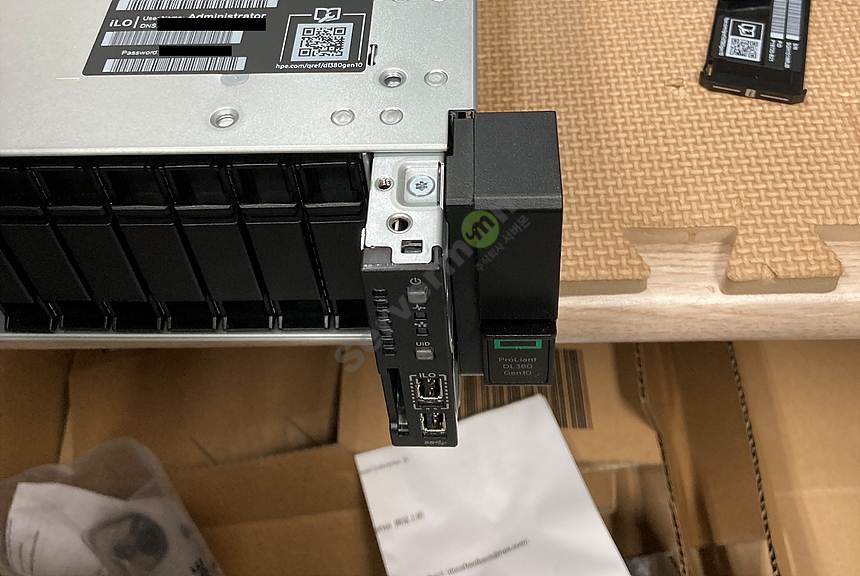

- SID를 당겨 분리되는지 확인합니다.

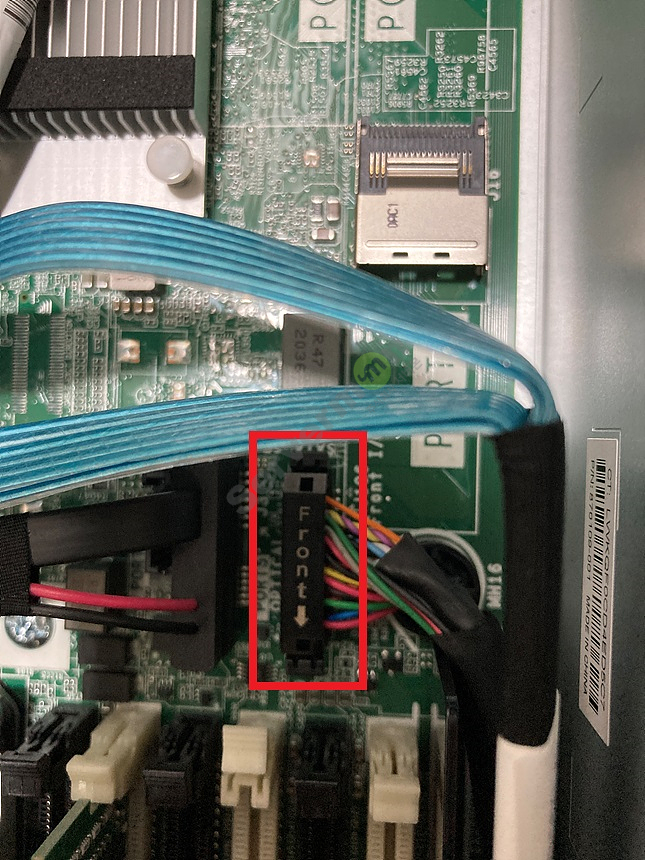

- 서버 내부에 연결된 케이블을 탈착합니다.



- SID와 케이블을 당겨 모두 탈착합니다.





[ 장착 ]

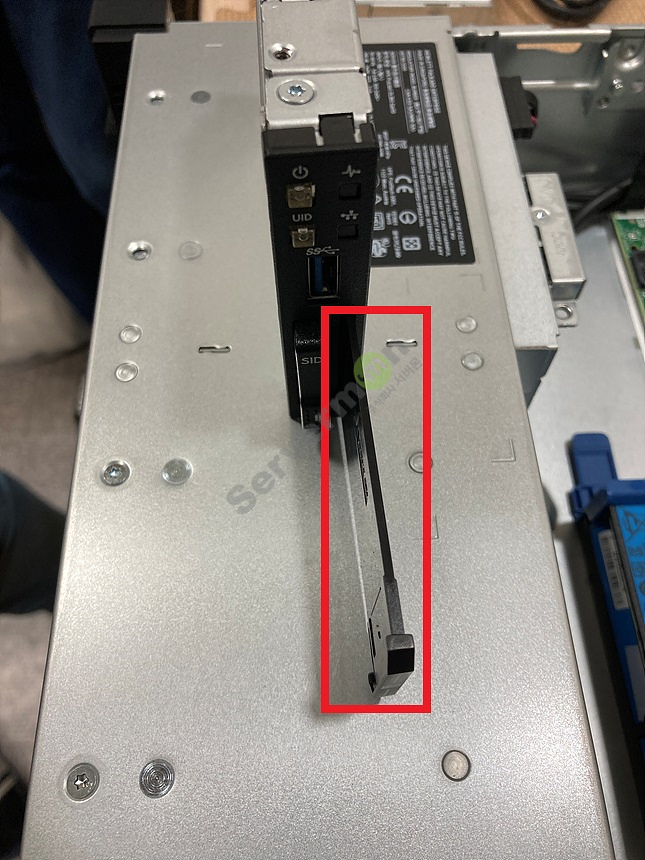

- SID하단의 Tag를 당겨 빼낸 뒤, 뒤쪽을 위아래에서 눌러주면 쉽게 분리가 됩니다. 이후 기존에 장착되어있던 SID에서 Tag를 꺼낸 뒤 교체합니다.

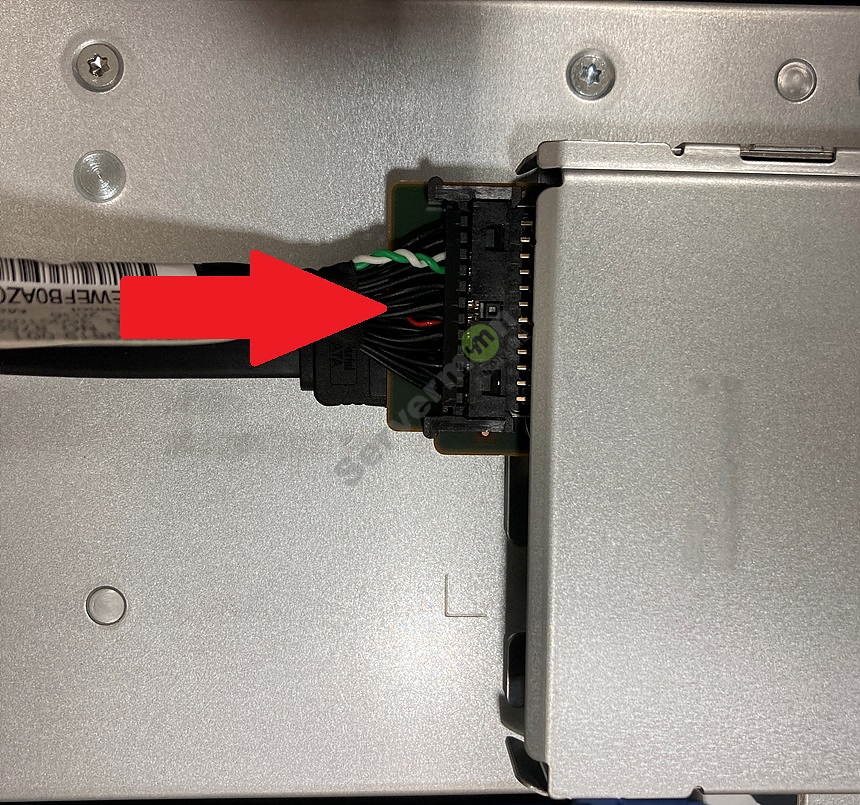

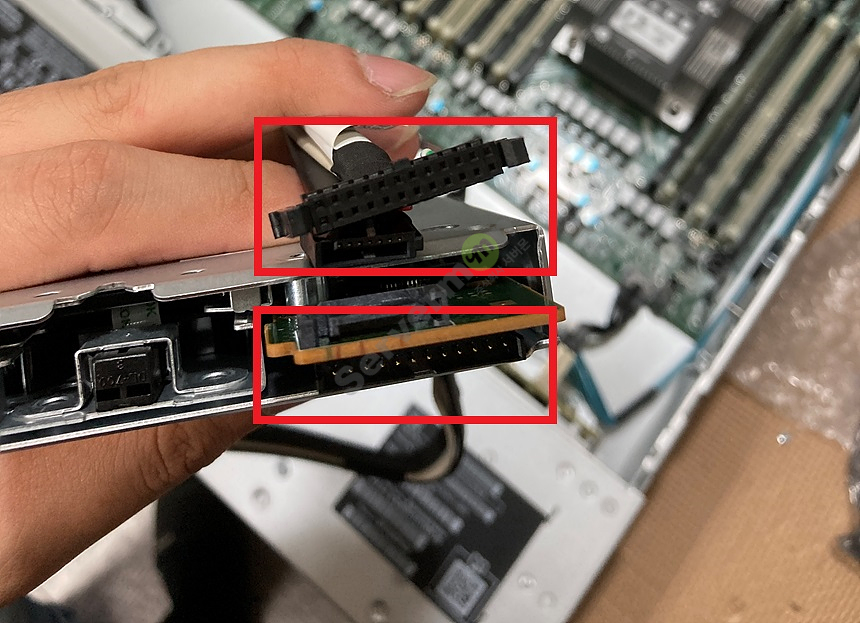

- 동봉된 케이블과 SID를 연결합니다.

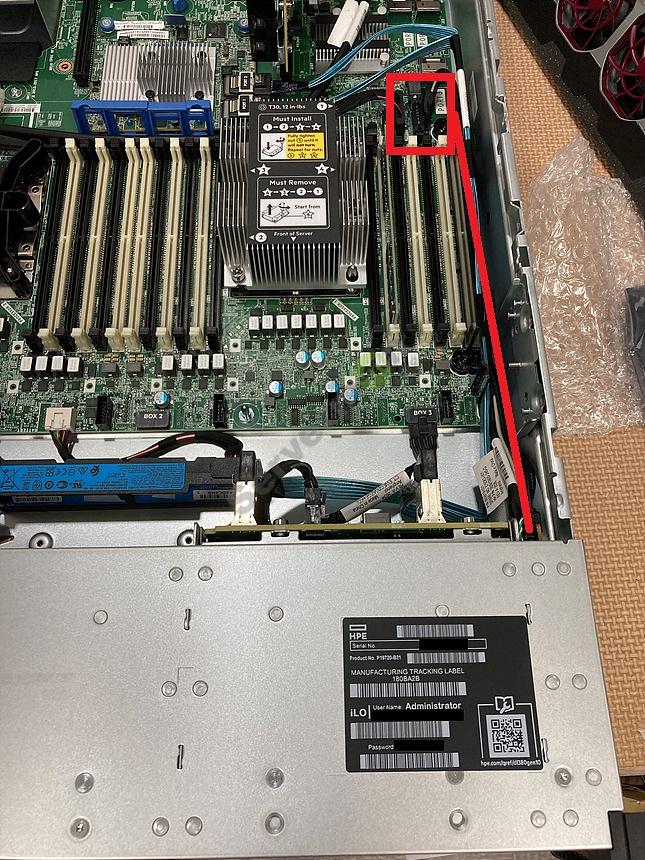

- 케이블을 기존과 같이 연결 후, 사이드에 정리해둡니다.



- 볼트를 홀에맞게 체결하여 SID를 고정합니다.





[ 최종확인 ]

- 다음 3개의 사항을 확인합니다.

* SID가 알맞게 고정되었다.

* LED가 정상적으로 켜진다.

* Tag의 시리얼은 서버와 일치한다.
