[HPE] DL380 Xeon-S 4208 (CPU) 장착방법

by 주식회사 서버몬 2021. 10. 12.



안녕하세요. 주식회사 서버몬 입니다.





안녕하세요 오늘은 HPE DL380에 Xeon-S 4208 CPU 장착방법에 대하여 알아보도록 하겠습니다.

구성품을 구입하시게 된다면 CPU와 Heat sink 는 기본 조립되어 있으며 추가 구성품으로 FAN 2EA 함께 동봉됩니다.

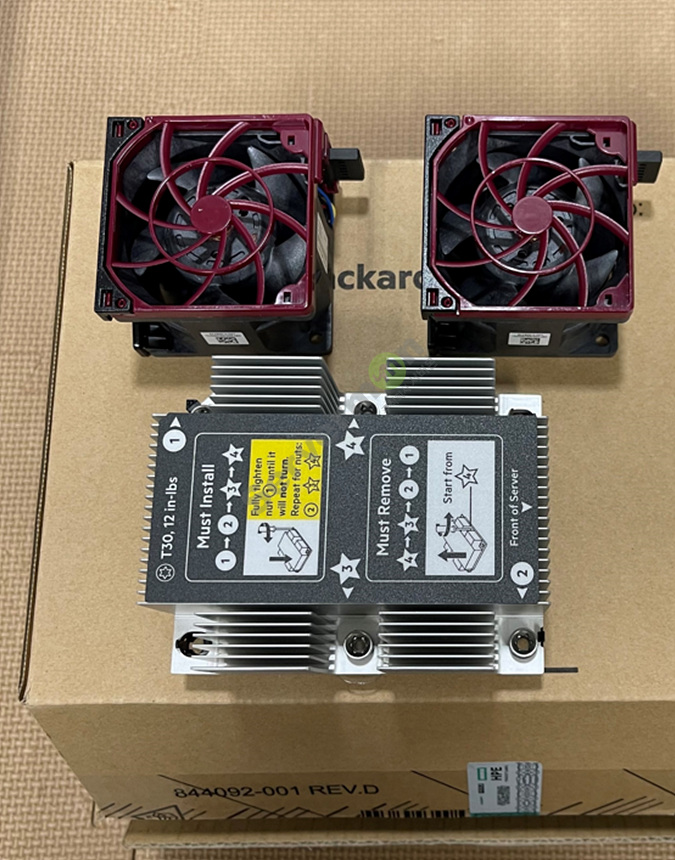

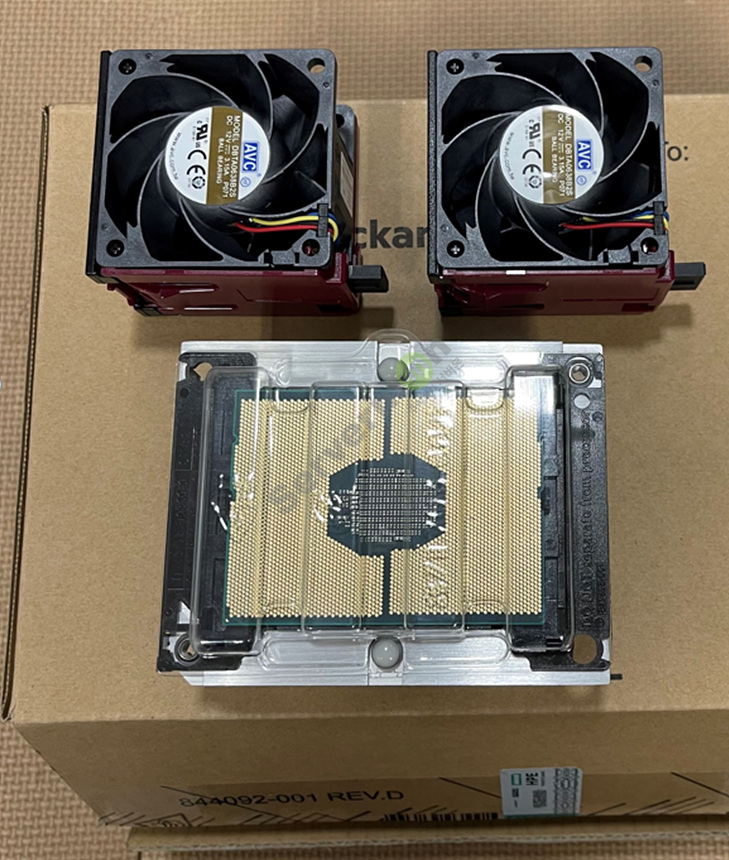

1. 기본 구성품

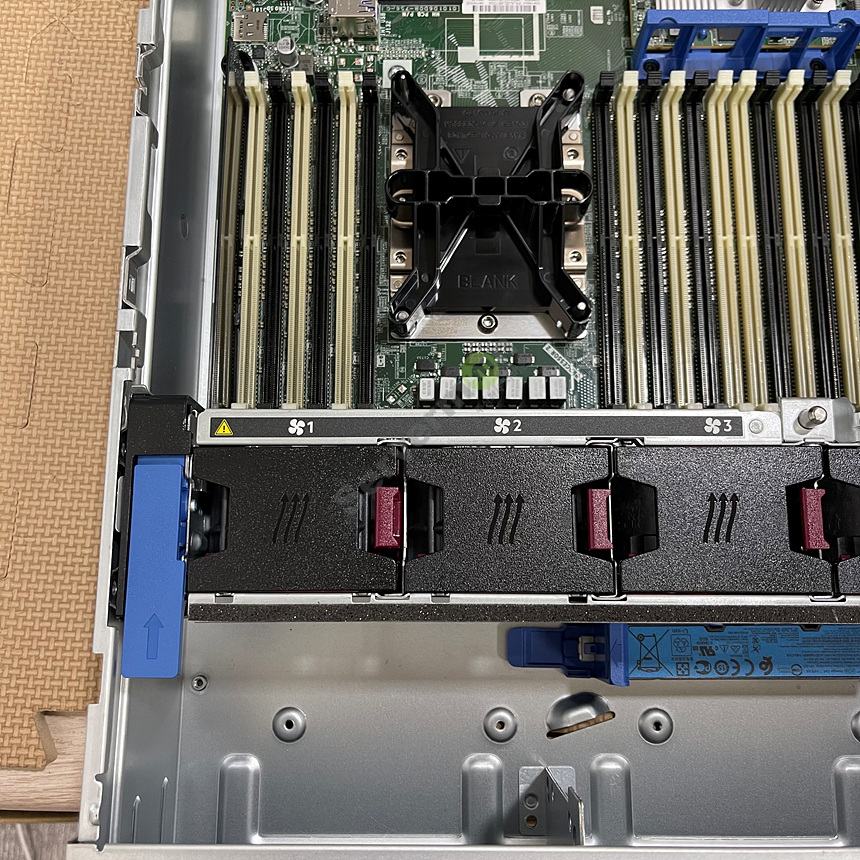

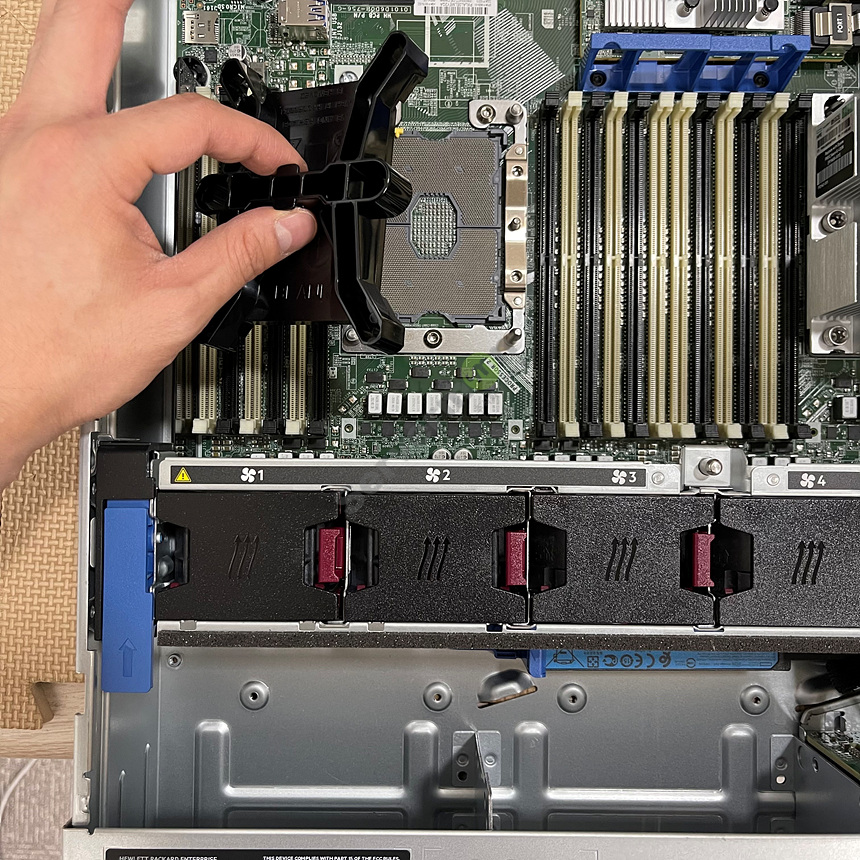

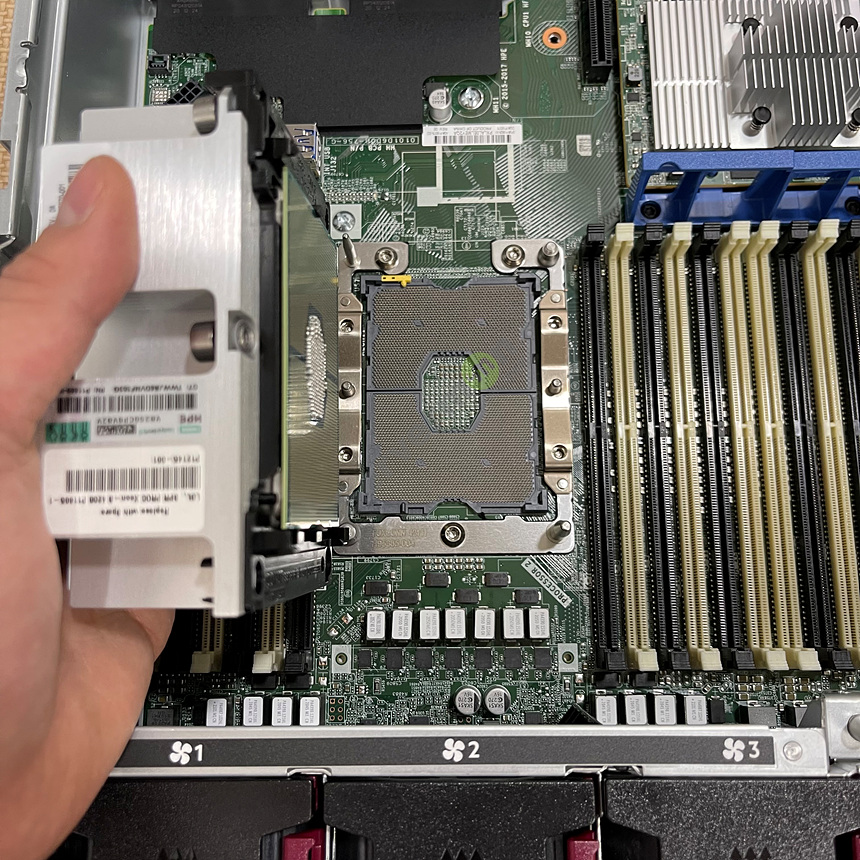

2. CPU socket 2번 자리의 블랭크를 제거해 주도록 합니다.

3. CPU를 조심스럽게 자리에 배치한후 번호 순서대로 나사를 조여주도록 합니다.

※조립은 Heat Sink 상판에 나와있는 순서대로 1 -> 2 -> 3 -> 4 순서로 나사를 조여 주시면 됩니다.

해체는 조립의 역순으로 4 -> 3 -> 2 -> 1 순으로 진행하시면 되겠습니다.

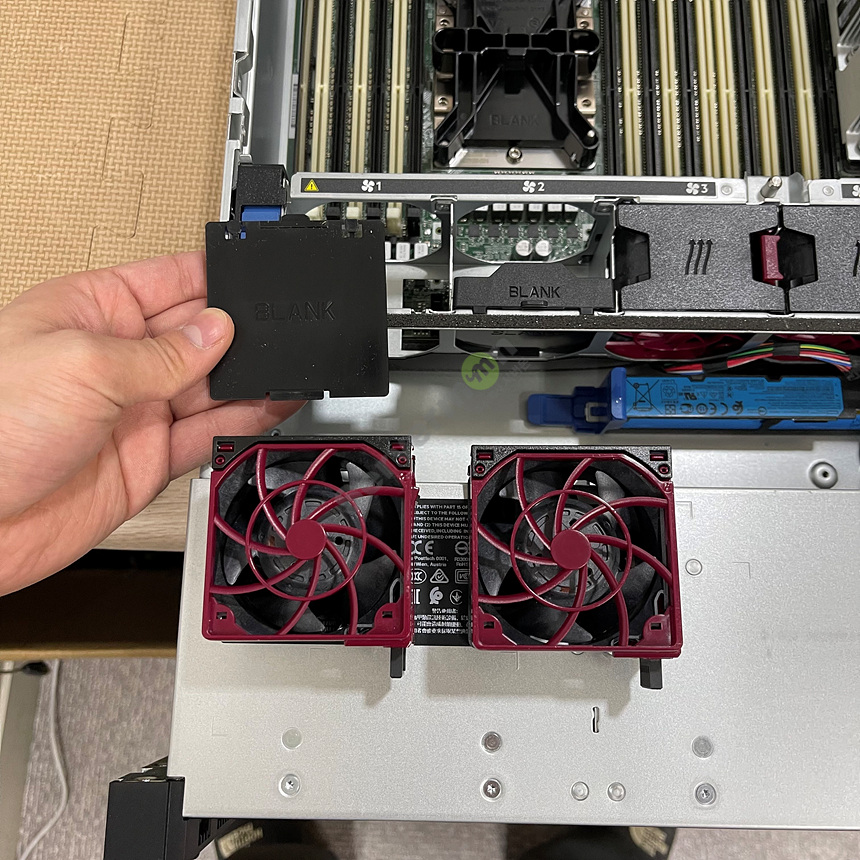

4. FAN 1번 2번 자리의 블랭크를 제거후 팬을 장착 시켜주도록 합니다.

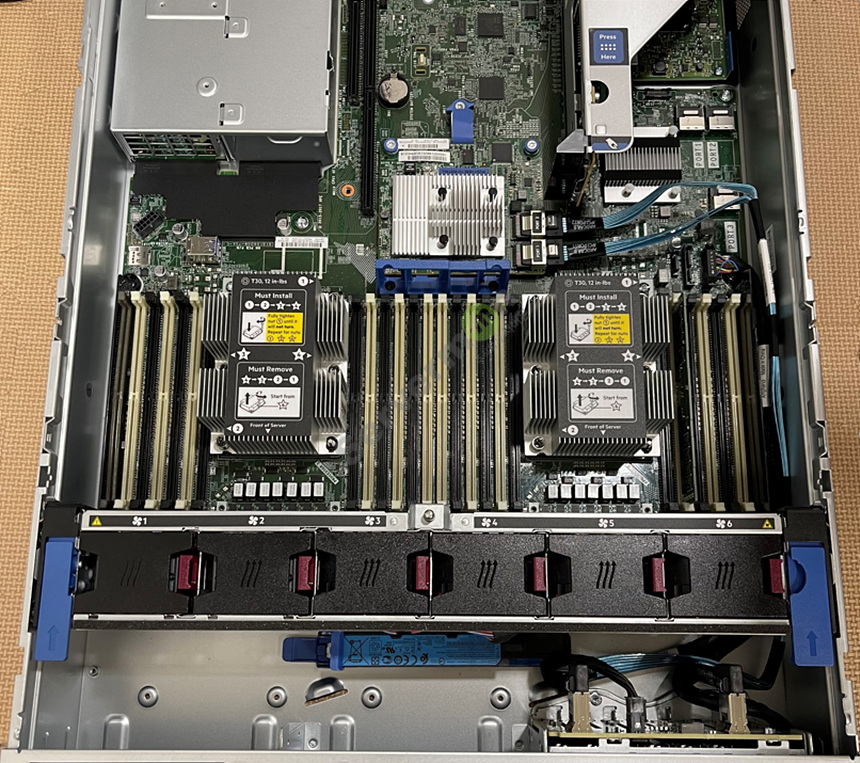

5. CPU 장착이 완료된 모습입니다.

위 제품은 Xeon-S 4208을 두개 장착한 DL 380의 모습이며 오른쪽이 1번 socket 왼쪽이 2번 socket이 되겠습니다.



6. CPU를 올바르게 인식하는지 확인하도록 합니다.

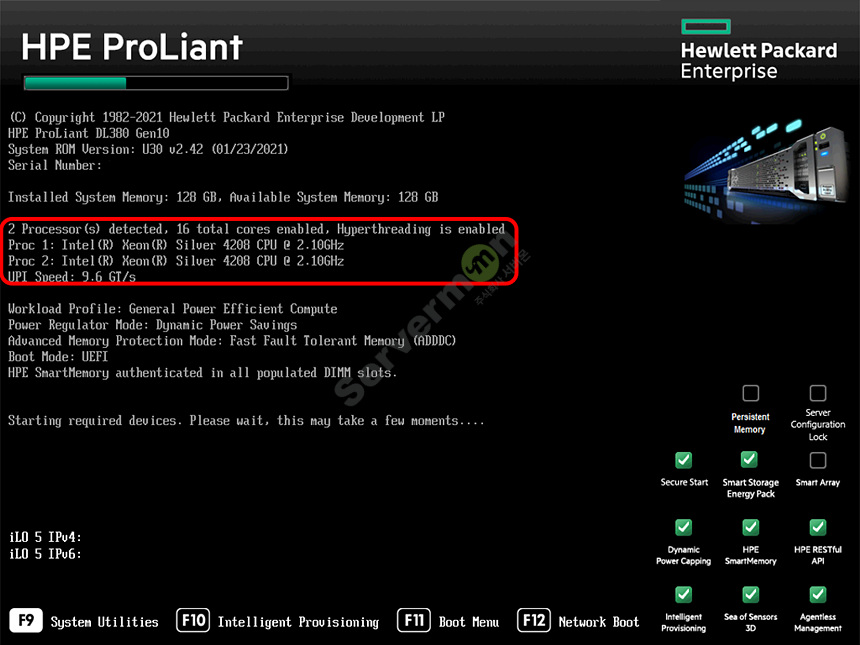

기본 부팅 화면에서도 확인이 가능하지만 정확한 정보를 위해 F9 System Utilities를 들어가보도록 하겠습니다.

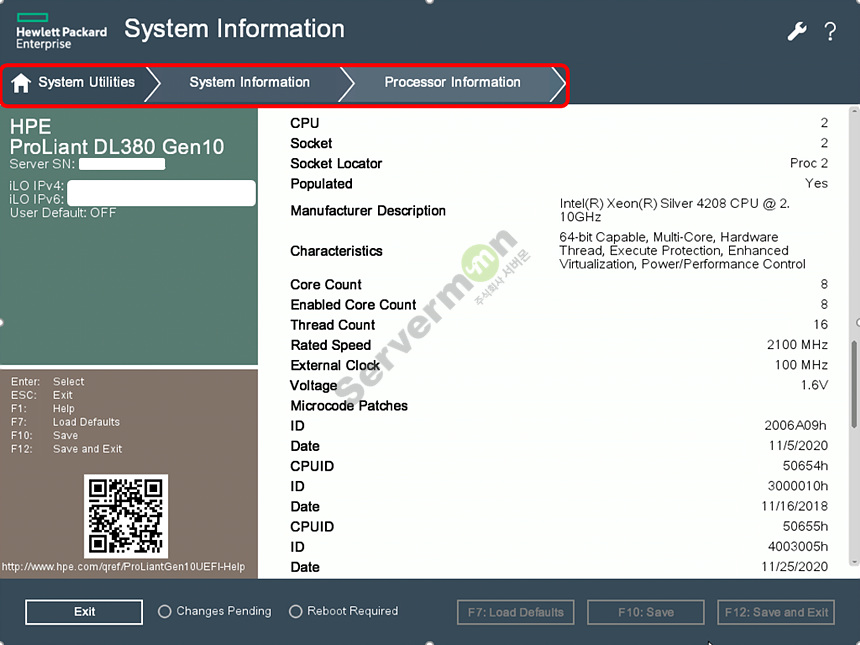

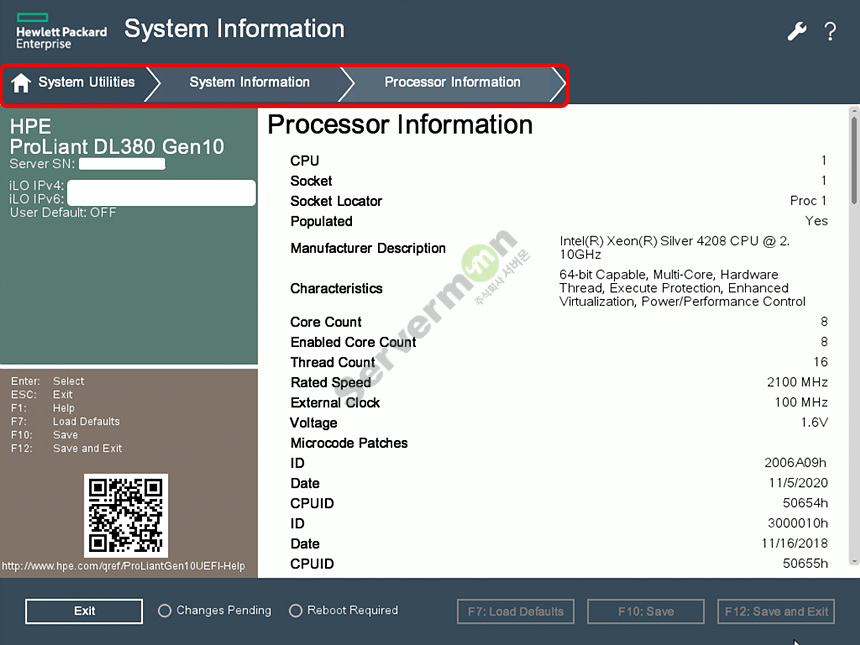

F9 System Utilities -> Ststem Information -> Processor Information 오신다면 CPU 정보를 확인하실수 있습니다.

1번 Socket 2번 Socket 장착한 Xeon-S 4208이 인식되는 모습을 볼 수 있었습니다.

이상으로 HPE DL380에 Xeon-S 4208 CPU 장착방법에 대하여 마치겠습니다.
