[HPE] DL380 209 - Unsupported DIMM Configuration Detected 해결 방법



안녕하세요. 주식회사 서버몬 입니다.





오늘은 HPE DL380서버 메모리 교체시 발생하는 오류를

대처하는 방법에 대하여 알아보겠습니다.



DL380 장비에 Xeon Gold 5222 CPU 2개 장착 및 16GB 2R*8 메모리 장착시 일어난

메모리 오류 상황입니다.

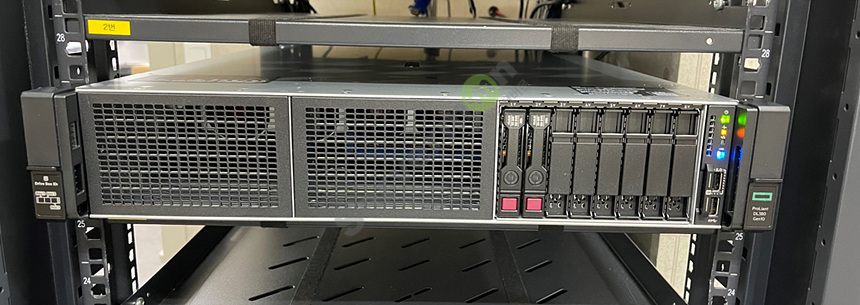

1. 상태 LED 주황색

상태 LED 주황색 점멸은 시스템 성능이 저하됨을 나타냅니다.

LED별 상태 확인이 궁금하시다면 하단의 링크를 참조 하시면 됩니다.

https://www.servermon.kr/board/board.html?code=servermon_board2&page=1&type=v&board_cate=&num1=999952&num2=00000&s_id=&stext=%BB%F3%C5%C2&ssubject=ok&shname=&scontent=&number=1&lock=N

서버몬



2. 부팅에러 메세지 표출

209 - Unsupported DIMM Configuaration Detected 오류 메세지는

잘못된 메모리 구성이며 시스템은 실행되지만 지정 된 메모리 모듈은 비활성화 됨을 뜻합니다.

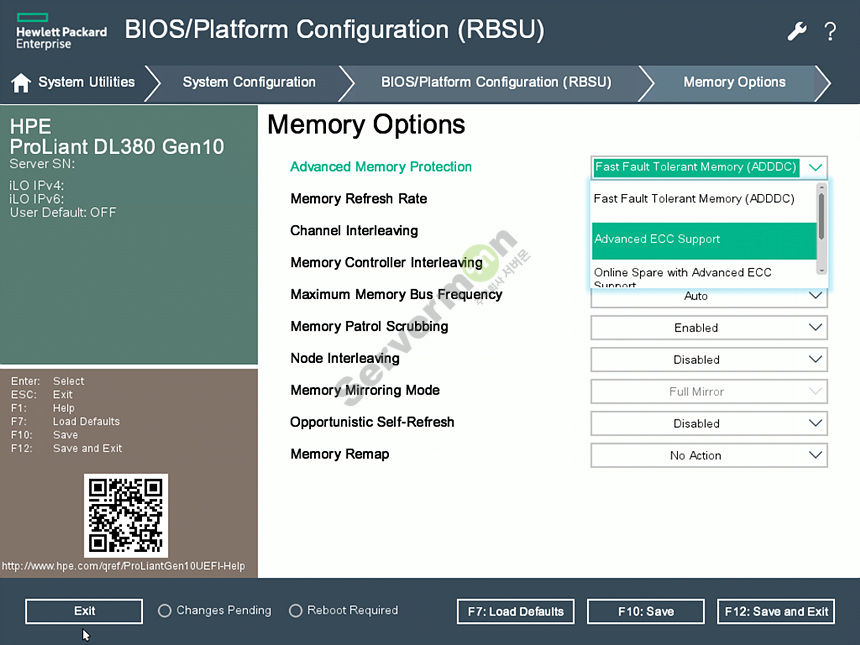

3. 모드변경

기본 설정은 Fast Fault Tolerant Memory (ADDDC) 모드로 되어 있으며

Advanced ECC Support 모드로 변경후 Save and Exit 하도록 합니다.



Fast Fault Tolerant Memory (ADDDC) 모드란 고속 장애 허용 메모리 모드 이며 이는

고속 장애 허용 메모리를 통해 시스템에서는 오류가 시스템에 부정적인 영향을 미치기 전에 메모리 오류를 감지한 후 수정해 메모리 문제에 대한 시스템 복원력을 개선합니다.

GEN10 부터 HPE에서 지원하는 시스템입니다.



Advanced ECC (고급 오류 정정 코드 메모리)

단일 비트 오류로부터 서버를 보호할 뿐만 아니라 특히 단일 DRAM 침 내에서 발생하는 일부 다중 비트 메모리 오류로부터 보호합니다.



다음 구성에서는 시스템이 고속 장애 허용 메모리 모드에서 작동할 수 없어 고급 ECC 모드로 유지됩니다.



시스템이 x8 DRAM 기술을 사용하는 메모리로 구성되어 있습니다.



시스템이 메모리 채널에 사용 가능한 랭크가 하나뿐인 싱글 랭크 DIMM으로 구성되어 있습니다.



Document - 알림: HPE Gen10 서버 플랫폼 - ProLiant, Synergy 및 Apollo Gen10 Systems Supporting Intel Xeon 확장형 성능 프로세서가 이제 시스템 ROM 버전 1.50(이상)을 통해 향상된 메모리 복원력을 지원합니다. | HPE Support

Document Display | HPE Support Center



4. Advanced ECC Support 모드로 변경후 부팅시 정상 인식되는 모습



이상으로 메모리 인식 오류 해결 방법에 대하여 알아보았습니다.
