[HPE] ProLiant DL360 Gen10 SATA M.2 SSD 확장 옵션 장착 가이드



안녕하세요. 주식회사 서버몬 입니다.

금일은 HPE ProLiant DL360 Gen10 장비에서 SATA M.2 옵션을 장착 하는 방법에 대해 알아 보도록 하겠습니다.



M.2 방식은 NVMe 방식과 SATA 방식 2가지가 있으며, 이번 포스팅에서는 SATA 방식의 M.2 SSD장착 하는 방법에 대해

가이드 하도록 하겠습니다.



HPE 서버에서 NVMe SSD 옵션을 장착 하기 위해서는 하기의 가이드에서 안내해 드린 SATA M.2 2280 Riser Kit가 아닌 NVMe Riser Kit가 장착 되어야 합니다.



차후에 기회가 된다면 NVMe Riser Kit 장착 방법도 안내해 드리도록 하겠습니다.





SATA M.2 옵션 파트 준비



먼저 하기의 파트들을 준비 하였습니다.

장비는 기존에 사용하던 DL360 Gen10 장비에 설치 예정입니다.

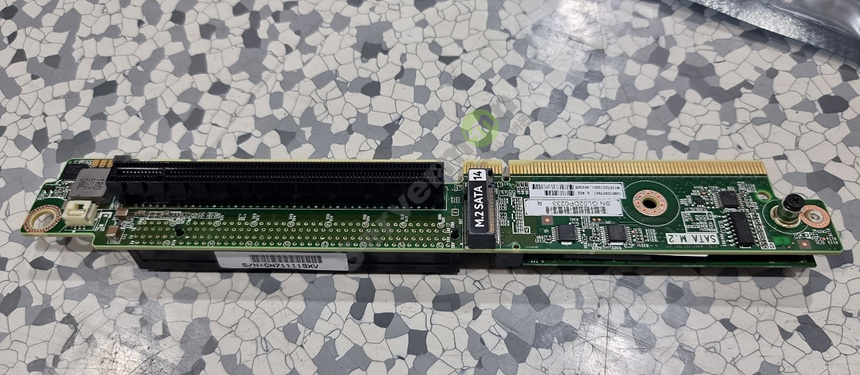

기존의  라이저 카드에 장착 할 M.2 슬롯 키트 입니다.

파트 넘버는 876978-B21 (HPE DL360 Gen10 SATA M.2 2280 Riser Kit) 입니다.

위 아래로 M.2 SATA SSD를 2개 까지 장착이 가능 합니다.

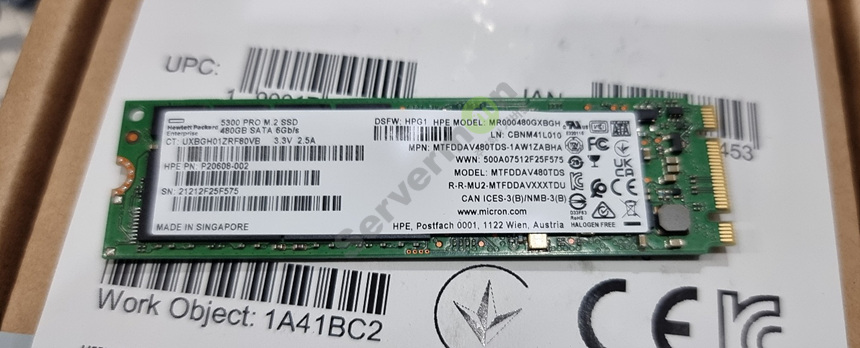

해당 보드에 장착 할 SATA M.2 SSD를 준비 하였습니다.

파트 넘버는 P47818-B21 (HPE 480GB SATA RI M.2 MV SSD) 입니다.

위의 제품명에서 RI 는 (Read Intensive : 읽기 최적화)를 의미 하며, MV 는 (Multi Vendor : 다양한 제조사의 제품)

즉, SSD의 제조사가 1군데가 아닌 다양한 회사의 제품이 사용 된다는 의미 입니다.







SATA M.2 옵션 파트 장착



해당 보드에 M.2 SSD를 장착 완료 한 모습 입니다.

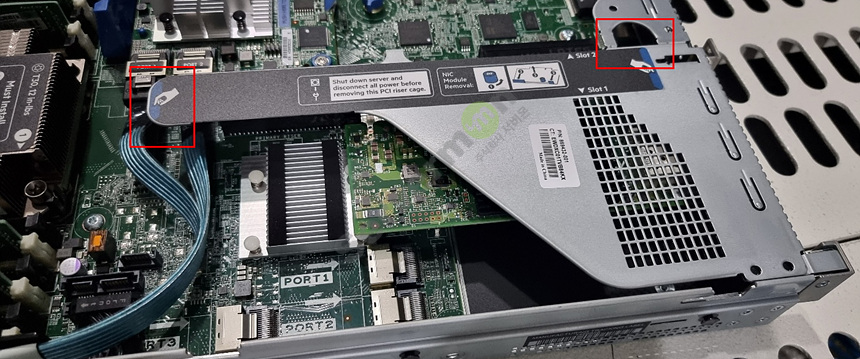

서버에 장착 된 기존 라이저 카드를 탈착 해야 합니다.

붉은 색으로 표시된 양쪽을 잡고 몸쪽으로 당기면 라이저 카드가 탈착 됩니다.

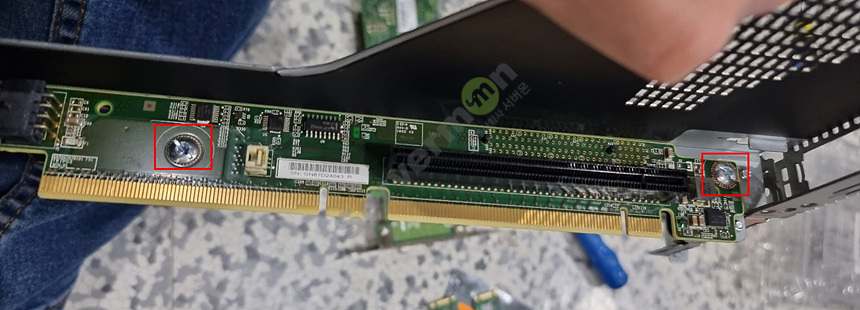

빨간색으로 표시한 곳의 나사를 풀면 기존의 확장 보드를 탈착 할 수 있습니다.

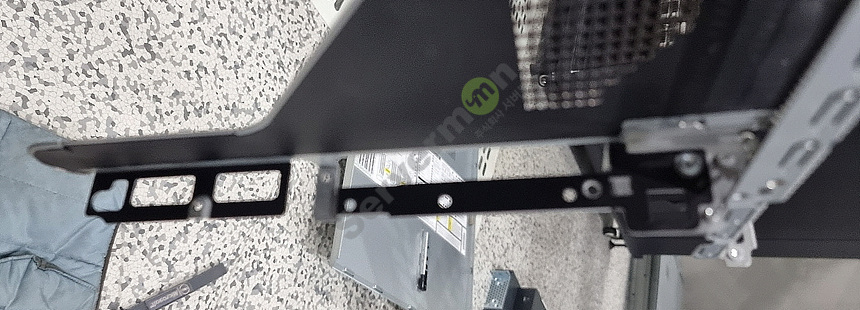

기존 라이저 카드에서 기존의 확장 보드를 탈착 한 모습 입니다.

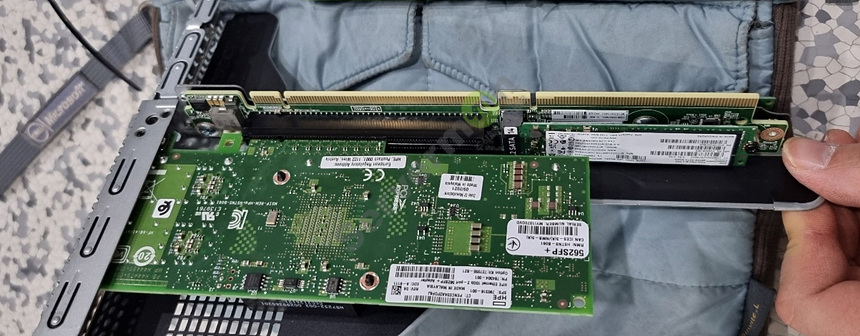

추가로 10G 이더넷 카드와 SATA M.2 SSD 2개가 장착 된 모습입니다.

이 상태로 라이저 카드를 서버의 PCI 슬롯에 재 장착 합니다.

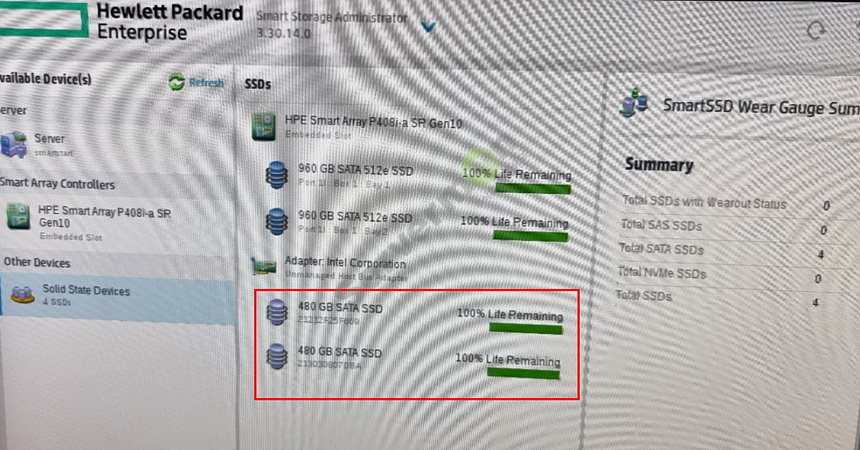

이후 SSA (Smart Storage Administrator)에서 확인 해 보면 정상적으로 M.2 SSD가 인식 된 모습을 확인 할 수 있습니다.
한가지 알아 두어야 할 점은 M.2 SSD의 경우 PCI Express 슬롯을 통하여 연결이 된 상태이므로 SSA 상에서 RAID 구성 등은 불가 하므로 RAID 구성을 원하시면 OS 상에서 SW RAID로 구성을 해야 한다는 단점이 있습니다.



이상으로 HPE 서버의 M.2 옵션 장착 방법에 대해 알아 보았습니다.



감사 합니다.
