[HPE] MegaRAID Storage Administrator (MRSA) 설치 및 활용 - 2

안녕하세요. 주식회사 서버몬 입니다.



오늘은 지난 시간에 이어서 MegaRAID Storage Administrator (MRSA) 사용 방법에 대해 추가로 알아보겠습니다.

해당 프로그램은 HPE 서버에서 MegaRAID 컨트롤러를 사용할 경우 Windows에서 레이드 관리를 위해

HPE 사이트를 통해 다운로드 및 사용할 수 있는 프로그램 입니다.



지난 시간에는 프로그램 설치 및 드라이브 관리 기능까지 알아보았습니다.

관련 내용은 하기 링크 글 내용 참고 부탁 드립니다.

https://servermon.tistory.com/540

[HPE] MegaRAID Storage Administrator (MRSA) 설치 및 활용 - 1





컨트롤러 관리 (Controller Actions)

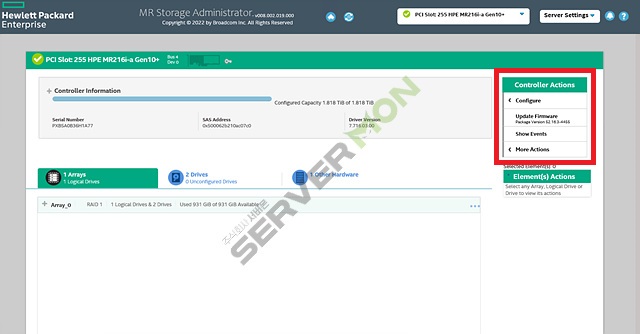

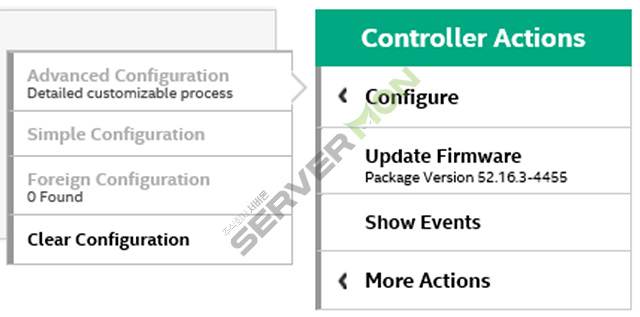

컨트롤러 관리 메뉴는 사용 중인 컨트롤러 선택 후 하기 사진과 같이 우측 상단에서 확인 가능합니다.





1. Configure



   - Advanced Configuration : 고급 구성 기능으로, 구성된 논리 드라이브의 구성을 변경할 수 있음

                                              논리 드라이브에 대한 RAID 수준, 스트라이핑 크기, 펌웨어 옵션 등의 설정을 변경 가능

   - Simple Configuration : 간단한 구성 기능으로, 물리적 드라이브를 논리적 드라이브로 변환할 수 있음

                                          새로운 논리 드라이브를 만들고 RAID 수준과 스트라이핑 크기를 선택하는 프로세스를 지원

   - Foreign Configuration : 포런 드라이브를 가져올 때 사용되는 기능으로, 컨트롤러에 다른 컨트롤러에서 가져온

                                          논리 드라이브를 추가하는 프로세스를 지원

   - Clear Configuration : 컨트롤러에서 현재 구성된 모든 논리 드라이브를 제거하는 기능으로, 모든 데이터가 제거됨

                                       이 기능은 모든 구성 정보를 제거하여 컨트롤러가 새로운 구성을 시작할 수 있도록 함



(Advanced Configuration, Simple Configuration, Foreign Configuration 등의 메뉴가 비활성화된 이유는 해당

컨트롤러가 이미 RAID 구성이 완료된 상태이기 때문. 즉, RAID 구성을 다시 할 필요가 없어서 그 메뉴들이 비활성화된 상태. "Clear Configuration" 메뉴를 사용하여 기존 RAID 구성을 삭제한 이후에는 Advanced Configuration, Simple

Configuration, Foreign Configuration 메뉴가 활성화되어 새로운 RAID 구성을 생성 가능)

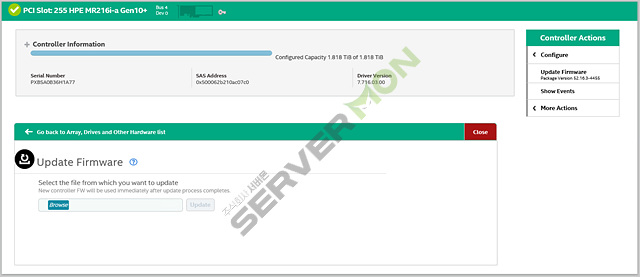

2. Update Firmware



   - 이 항목을 선택하면 컨트롤러의 펌웨어를 업데이트할 수 있음. 업데이트를 수행하기 전에

     다운로드 받은 펌웨어 파일의 경로를 지정하고, 업데이트를 진행할 디바이스를 선택해야 함

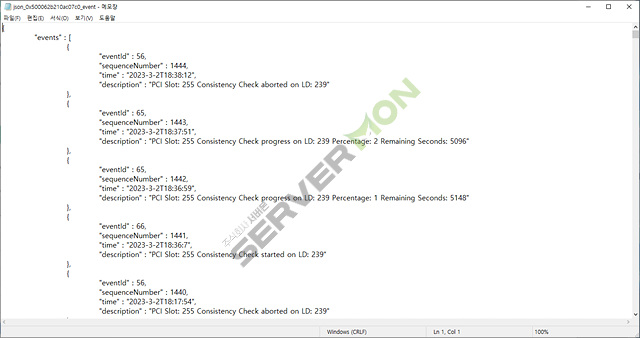

3. Show Events



   - 이 항목을 선택하면 컨트롤러에서 발생한 이벤트를 확인할 수 있음. 메모장으로 바로 실행됨.

     장치에 문제가 발생하거나, RAID 배열이 실패하는 등의 이벤트가 기록되어 내용 확인 가능.

     이벤트 로그는 일반적으로 디버깅이나 장애 해결을 위해 사용됨

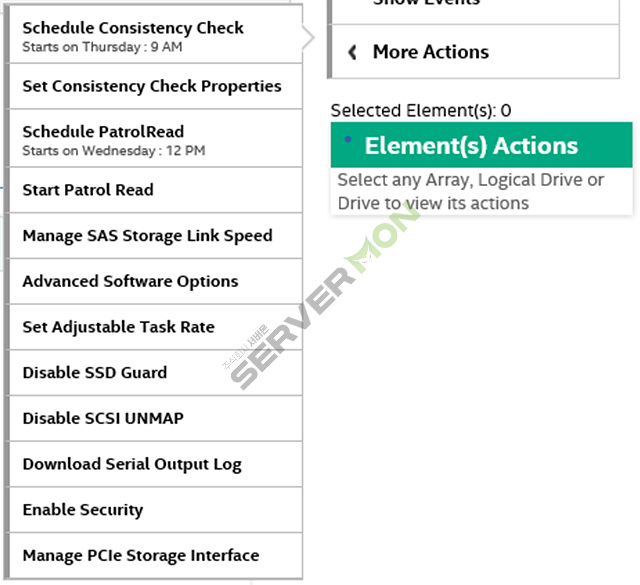

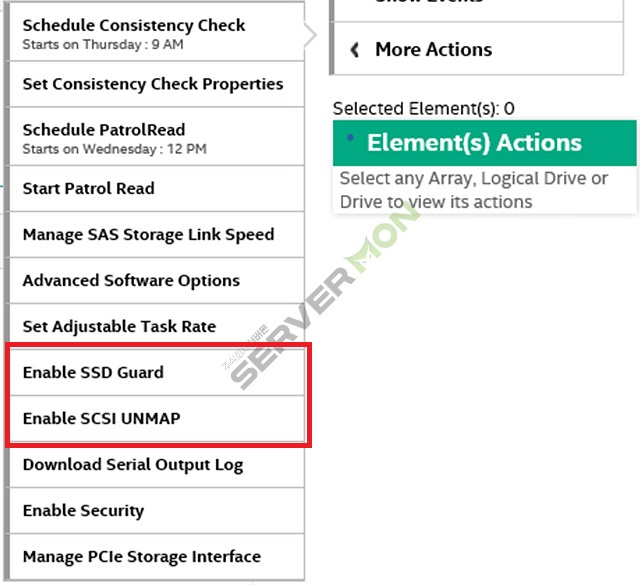

추가 기능 (More Actions)

More Actions 에서는 전문가용 옵션을 포함한 여러가지 추가 작업을 수행할 수 있습니다.

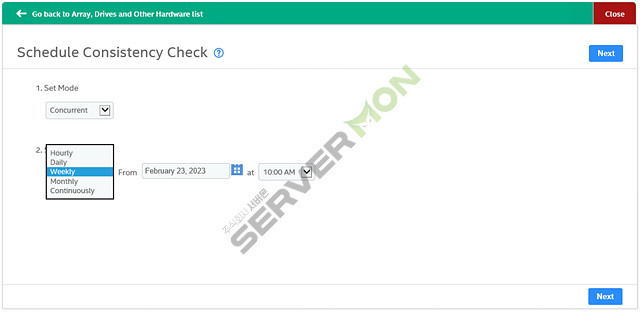

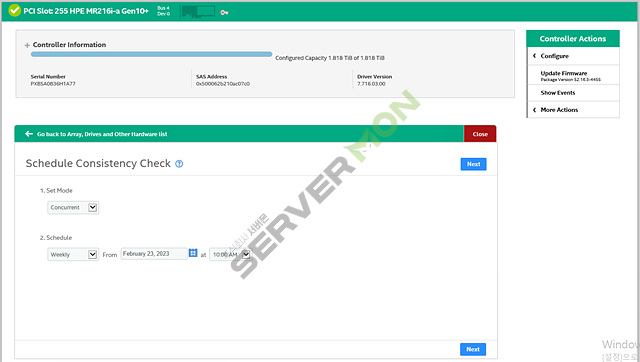

   - Schedule Consistency Check : 해당 기능은 설정한 주기에 따라 드라이브의 데이터 일관성을 검사할 수 있음



      > Set Mode 에서 Concurrent, Sequential, Disable 중에 선택

         > Concurrent : 모든 논리 드라이브에서 일관성 검사 작업을 동시에 실행

         > Sequential : 한 번에 하나의 논리 드라이브에서 일관성 검사 작업을 실행

         > Disable : 일관성 검사 기능을 사용하지 않음

      > Schedule 에서 시간별, 일별, 주별, 월별 및 연속 등 옵션 선택 후 날짜 및 시간 선택

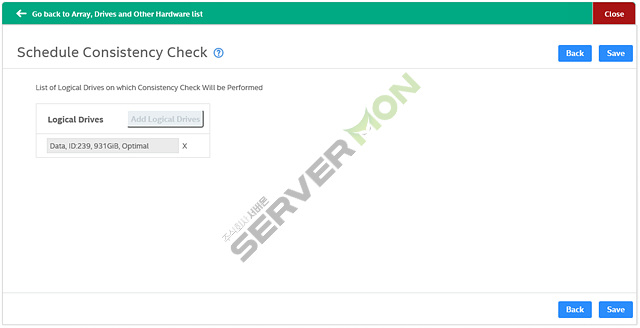

      > 다음 화면에서 검사 작업을 수행할 논리 드라이브를 추가 후 저장을 클릭

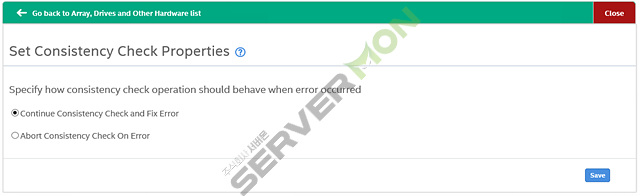

   - Set Consistency Check Properties : 데이터 일관성 검사 방법을 설정

      > Continue Consistency Check and Fix Error : 데이터 일관성 검사 중 오류 발견 시 자동 수정

      > Stop Consistency Check On Error : 데이터 일관성 검사 중 오류 발견 시 검사 중지

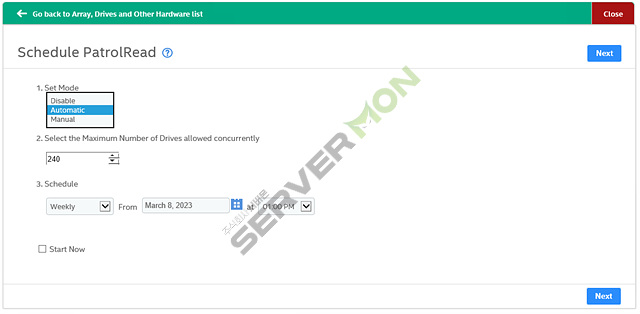

   - Schedule Patrol Read : 해당 기능은 설정한 주기에 따라 선택한 드라이브의 데이터 무결성을 검사할 수 있음



      > Set Mode 에서 Concurrent, Sequential, Disable 중에 선택

         > Disable : 무결성 검사 작업을 실행하지 않음

         > Automatic : 사용자가 지정한 시간에 따라 무결성 검사 작업을 실행

         > Manual : Start Patrol Read 명령으로 수동 작업만 실행

      > 작업 시 동시에 포함할 최대 드라이브 수를 지정. 범위는 1에서 255사이의 숫자만 가능

      > Schedule 에서 시간별, 일별, 주별, 월별 및 연속 등 옵션 선택 후 날짜 및 시간 선택





      > 다음 화면에서 검사 작업을 수행할 논리 드라이브를 추가 후 저장을 클릭

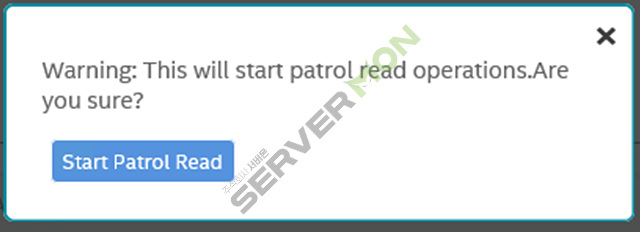

   - Start Patrol Read : 해당 기능은 선택한 드라이브의 데이터 무결성을 바로 검사할 수 있음



# Consistency Check와 Patrol Read

- Consistency Check : 데이터 수준 무결성 검사로, 데이터와 패리티가 일관적인지를 확인. 비일관성이 있을 경우

                                    성능이 저하될 수 있으므로 RAID 하위 시스템을 다시 빌드하여 데이터를 수정하고 일관성 복원
- Patrol Read : 드라이브 미디어 섹터에 장애가 발생하면 그 섹터에 존재하는 데이터는 손상되거나 손실됨.

                        패트롤 읽기는 하드 드라이브 미디어 레이어에서 작동하면서 데이터 무결성에 영향을 미치는 오류 수정

                        불량 미디어 섹터가 발견되면 확인된 정상 섹터를 즉각 재할당, 다른 드라이브에서 정상 데이터를 가져와

                        다시 구성해서 확인된 정상 섹터에 기록. 탐지와 데이터 재구성, 두 가지 작업 모두 운영이나 성능에

                        아무런 영향을 미치지 않고 수행

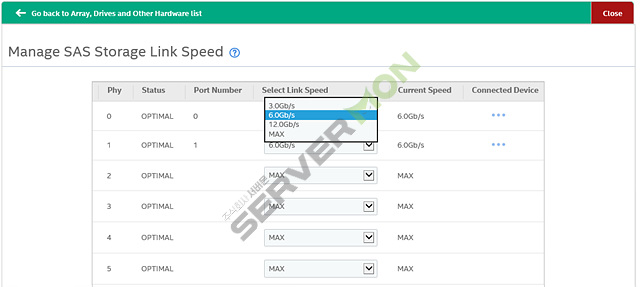

   - Manage SAS Storage Link Speed : 해당 기능은 SAS 스토리지의 링크 속도 관리 설정을 할 수 있음



      > Phys : 시스템에서 지원하는 Physlink 값이 표시. 파이프 링크 값의 범위는 0 ~ 7.

      > Status : 링크 속도의 상태가 표시

      > Port Number : 포트 번호가 표시

      > Select Link Speed : 물리적 링크 속도가 표시. 해당  필드에서 원하는 링크 속도를 선택.

                                         링크 속도 값은 MAX, 3G, 6G 또는 12G.



(기본적으로 컨트롤러의 링크 속도는 MAX 또는 사용자가 마지막으로 저장한 값으로 설정됨. 일부 SAS-3 익스팬더에서는 12G 링크 속도를 지원. 하단의 저장을 클릭하면 링크 속도 값이 재설정되며 변경 사항은 시스템을 다시 시작한 후에 적용)

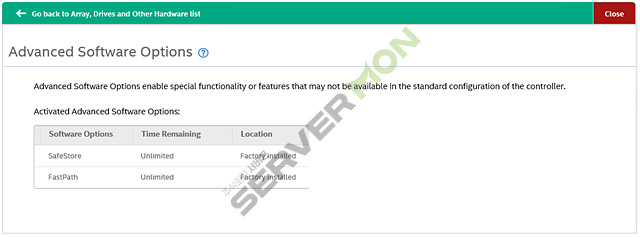

   - Advanced Software Options : 해당 기능은 컨트롤러에서 지원하는 고급 소프트웨어 옵션에 대한 정보를 표시



      > SafeStore : 하드웨어 기반 RAID 5/6 기능을 사용하는 경우 장애 발생 시 데이터 무결성을 유지하기 위한 기능.

      > FastPath : 컨트롤러의 입출력 처리 성능을 향상시키는 기능



(Time Remaining은 RAID 컨트롤러에 대한 지원 기간을 의미하며, Unlimited로 표시된 경우 기간 제한이 없는 상태.
Location은 RAID 컨트롤러에서 지원하는 영역을 의미하며, Factory Installed로 표시된 경우 해당 옵션이 컨트롤러 제조시에 설치되어 있는 상태)

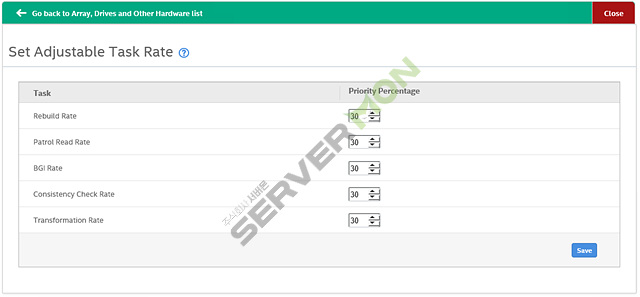

   - Set Adjustable Task Rate : 해당 기능은 RAID 컨트롤러에서 수행되는 다양한 작업의 처리 속도를 조정할 수 있음



      > Rebuild Rate : 드라이브에서 재구축이 수행 속도를 제어할 수 있음. 0에서 100 사이의 숫자를 입력.

                                 숫자가 클수록 재구성 속도가 빨라짐

      > Patrol Read Rate : 0 ~ 100 사이의 숫자를 입력하여 Patrol Read 작업이 수행되는 속도를 제어.

                                       Patrol Read 기능은 드라이브를 모니터링하여 드라이브 장애를 일으킬 수 있는 잠재적인

                                       문제를 찾아 해결. 숫자가 높을수록 패트롤 읽기 작업이 더 빨리 수행

      > BGI(Background Initialization) Rate : 백그라운드에서 논리 드라이브를 초기화하는 속도를 제어하려면 0에서

                                                                    100사이의 숫자를 입력. 백그라운드 초기화는 논리 드라이브에 대한

                                                                    전체 호스트 액세스를 허용하면서 RAID 논리 드라이브에 대한 미러링

                                                                    또는 패리티를 설정. 숫자가 클수록 초기화 속도가 빨라짐

      > Consistency Check Rate : 일관성 검사를 수행하는 속도를 제어하려면 0에서 100 사이의 숫자를 입력.

                                                   일관성 검사 작업은 무장애 논리 드라이브의 일관성 데이터를 검색하여 데이터가

                                                   손상되었는지 여부를 확인. 숫자가 높을수록 일관성 검사 작업이 더 빨리 수행.

      > Transformation Rate : 논리 드라이브의 변환 속도를 제어하려면 0에서 100 사이의 숫자를 입력.

                                             숫자가 클수록 변환 속도가 빨라짐





   - Disable SSD Guard : 클릭 시 SSD Guard 기능을 비활성화. SSD Guard는 플래시 셀에 대한 스트레스를

                                        줄이는 데 도움을 주는 기능으로, 쓰기 작업이 빈번하게 발생할 때 SSD 수명을 늘리기 위해

                                        데이터를 적절한 위치에 배치, 수명이 짧은 블록에 쓰기를 방지하여 SSD의 수명 연장 가능

   - Disable SCSI UNMAP : 클릭 시 SCSI UNMAP 명령을 비활성화. SCSI UNMAP은 미사용 공간에 대한 알림 제공,

                                           가비지 컬렉션을 수행하고, 블록 재사용에 대한 성능 향상을 제공. 그러나 이 기능은 일부

                                           SSD에서는 잘 작동하지 않을 수 있으며, 데이터 유실의 위험도 증가할 수 있음.

                                           따라서 Disable을 선택하면 데이터의 안정성은 높아지지만 성능은 저하될 수 있음

(Disable SSD Guard와 Disable SCSI UNMAP은 SSD 기반 미디어를 사용하는 디바이스에서 작동하는 기능으로

클릭 시 각각 Enable로 변경됨)

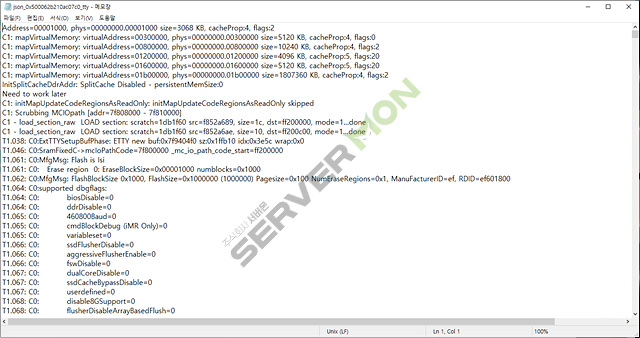

   - Download Serial Output Log : 해당 기능은 컨트롤러에 대한 펌웨어 터미널 로그 파일을 다운로드할 수 있음.

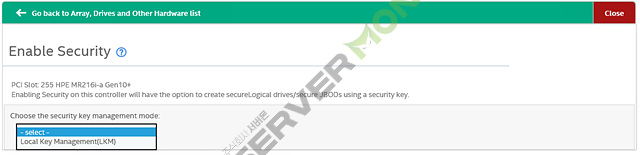

   - Enable Security : 해당 기능은 RAID 컨트롤러에 데이터 보안을 적용하는 기능으로 활설화 시 저장된 데이터가

                                   암호화되어 보호됨.

      > Local Key Management : 보안 기능에서 사용되는 암호화 키를 관리하는 기능. 시스템 관리자가 암호화 키를

                                                  직접 생성하고 저장할 수 있으며, 이를 이용하여 디스크 드라이브의 데이터를

                                                  암호화, 관리가 가능. LKM을 선택하면 암호화 키를 관리하는 화면으로 이동됨

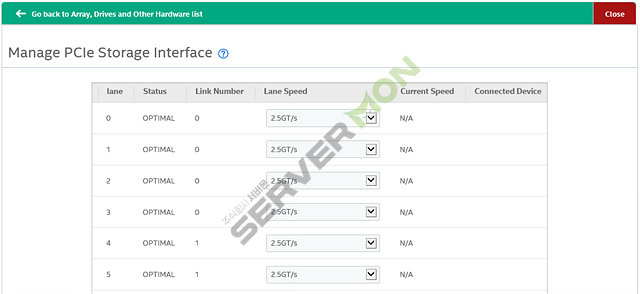

   - Manage PCIe Storage Interface : 해당 기능은 PCIe 스토리지 인터페이스의 속도에 대한 설정을 관리하는 기능.

      > Lane : 시스템에서 지원하는 Lane 값이 표시

      > Status : Lane의 상태가 표시

      > Link Number : 링크 번호가 표시

      > Lane Speed : Lane 속도가 표시. 해당  필드에서 원하는 Lane 속도를 선택.

                               Lane 속도 값은 2.5GT/s, 5GT/s, 8GT/s 및 16GT/s



(기본적으로 Lane 속도는 8GT/s 또는 사용자가 마지막으로 저장한 값으로 설정됨. 하단의 저장을 클릭하면

링크 속도 값이 재설정되며 변경 사항은 시스템을 다시 시작한 후에 적용)







마치며

오늘은 MegaRAID Storage Administrator (MRSA) 프로그램에 대한 내용 중 컨트롤러 관리,

여러가지 기타 기능에 대해서 알아보았습니다.

본 내용을 참고하셔서 MegaRAID 사용 및 관리에 도움이 될 수 있으면 좋겠습니다.



추가로 HPE에서 제공한 영문 매뉴얼 링크도 공유하오니 필요 시 참고 바랍니다.

https://support.hpe.com/hpesc/public/docDisplay?docId=a00048286en_us

Document Display | HPE Support Center



읽어주신 모든 분들께 감사드리며 항상 좀 더 유용한 주제로 손쉽게 정리된 내용을 보여드릴 수 있도록 노력하겠습니다.



이상 [서버를 기반으로 다양하게 커나가는 몬스터!!!] 서버몬이었습니다. 감사합니다.
