[HPE] MegaRAID Storage Administrator (MRSA) 설치 및 활용 - 1



안녕하세요. 주식회사 서버몬 입니다.



오늘은 MegaRAID Storage Administrator (MRSA) 설치 및 사용 방법에 대해 알아보겠습니다.

해당 프로그램은 HPE 서버에서 MegaRAID 컨트롤러를 사용할 경우 Windows에서 레이드 관리를 위해

HPE 사이트를 통해 다운로드 및 사용할 수 있는 프로그램 입니다.



OS설치 전 최초 레이드 구성 등은 System Utilities 에서 수행하여 합니다.

관련 내용은 하기 링크 글 내용 중 중간 부분부터 참고 부탁 드립니다.

https://servermon.tistory.com/529

[HPE] DL20 Gen10 에 MegaRAID MR216i-a 장착방법





다운로드 및 설치

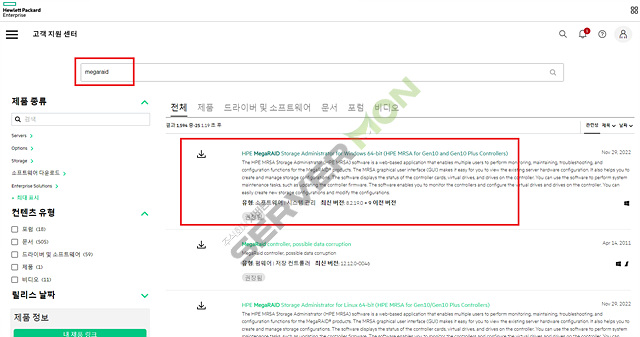

먼저 HPE 고객지원센터(https://support.hpe.com/)로 접속하여 검색창에서 megaraid를 검색합니다.



아래 사진과 같이 검색 결과 중 "HPE MegaRAID Storage Administrator for Windows 64-bit (HPE MRSA for Gen10 and Gen10 Plus Controllers)" 항목의 첨부파일을 다운로드 합니다.

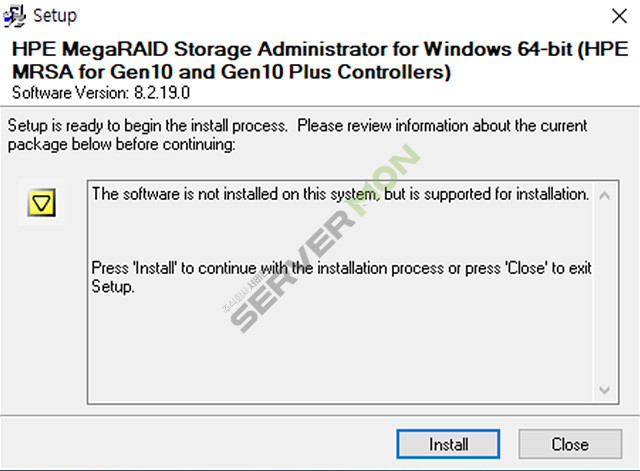

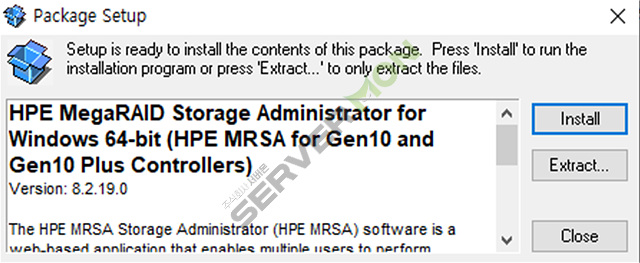

다운로드 받은 exe 파일(약 50MB)을 실행하여 아래와 같이 간단한 단계를 거쳐서 설치를 완료해줍니다.

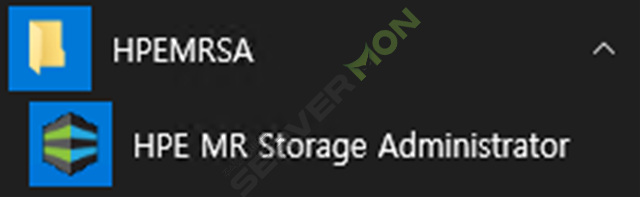

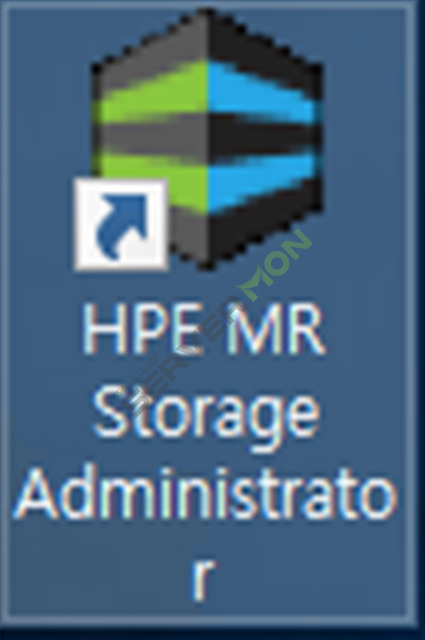

설치 완료된 후 바탕화면에 생성된 아이콘, 또는 시작메뉴에 추가된 폴더 내 아이콘으로 실행 가능합니다.





메인 화면 및 컨트롤러 기본 메뉴

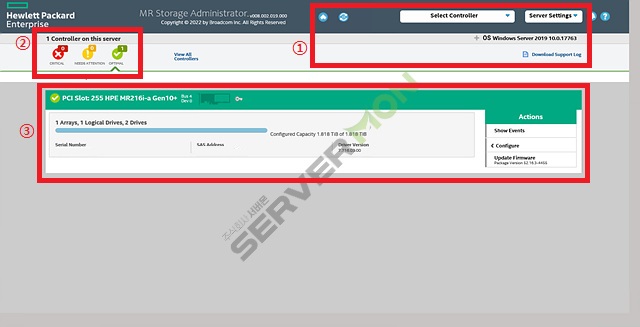

MRSA 아이콘을 실행할 경우 웹브라우저를 이용해 메인 페이지가 실행됩니다.





① 우측 상단 메뉴

   - 초기 화면으로 돌아가는 홈 버튼과 새로고침 버튼

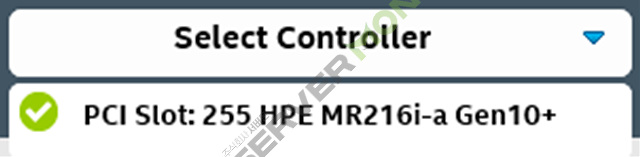

   - Select Controller : 장착된 컨트롤러를 선택해서 추가 작업 가능



   - Server Settings : Settings 와 View Server Profile 선택 가능

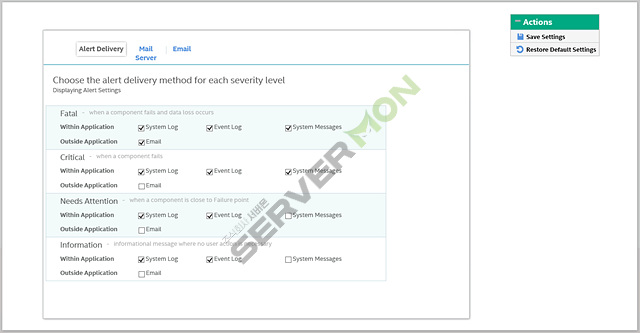

      > Settings - Alert Delivery : 경고 및 알림 메시지를 전달할 대상 및 방법을 구성하는 데 사용

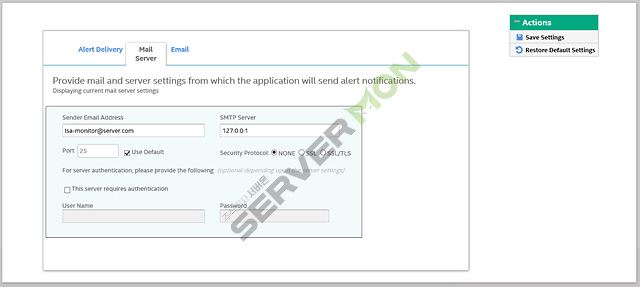

      > Settings - Mail Server : 이메일을 보내기 위한 메일 서버 정보를 구성하는 데 사용

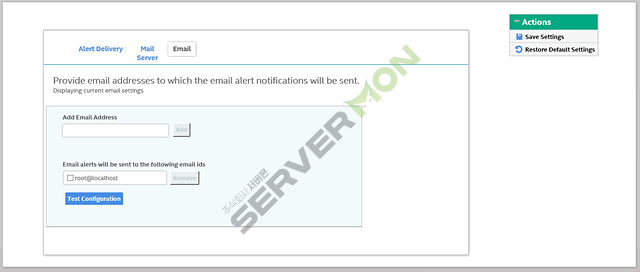

      > Settings - Email : 이메일 알림을 받을 사용자 정보를 구성하는 데 사용

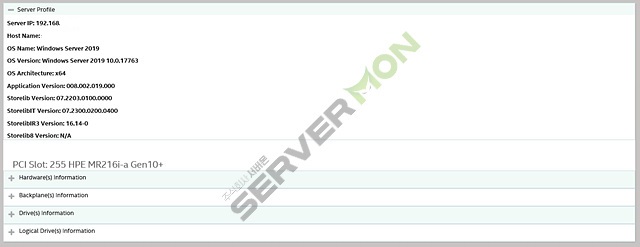

      > View Server Profile : 서버 정보 및 컨트롤러, 드라이브 등의 상세 정보 확인 가능

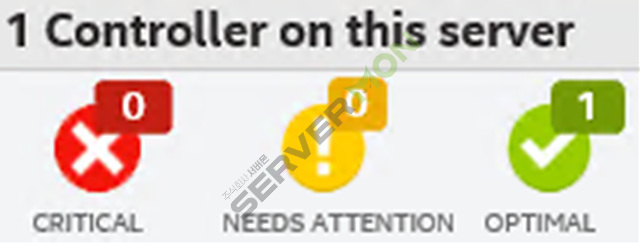

② 좌측 상단 메뉴

   - 장착된 컨트롤러의 현황을 표기. 각 아이콘 클릭 시 중앙 메뉴에서 추가 내용 확인 가능



   - Critical : 구성 요소에 중대한 문제가 있음을 나타냄.

                   예) 논리 드라이브의 하나 이상의 디스크가 손상되었거나 컨트롤러가 고장난 경우 등

   - Needs Attention : 구성 요소에 문제가 있음을 나타냄. 문제가 심각하지는 않지만 확인이 필요

                                 예) 물리 드라이브에서 SMART 경고가 발생한 경우 등

   - Optimal : 구성 요소가 정상적으로 작동하고 있음을 나타냄.





③ 중앙 메뉴

   - 장착된 컨트롤러의 현재 상태 및 Actions 메뉴 표기

     (Actions 메뉴는 이 후 컨트롤러 관리 및 기능 내 Controller Actions 항목에서 설명 예정)

   - 일반적인 상태에서는 레이드가 구성된 현황 확인 가능

   - 기타 특이사항 발생 시 상태 확인 가능

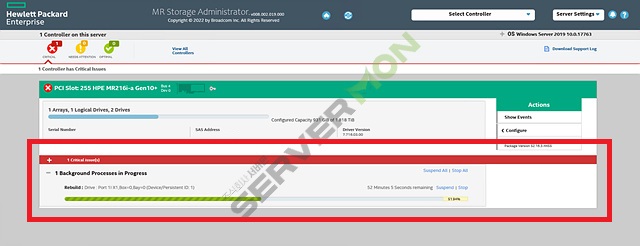

     예) 하기와 같이 RAID 1 구성된 상태에서 논리 드라이브 1개 교체로 자동 리빌드 시 진행 상태 확인 가능





드라이브 관리 및 기능

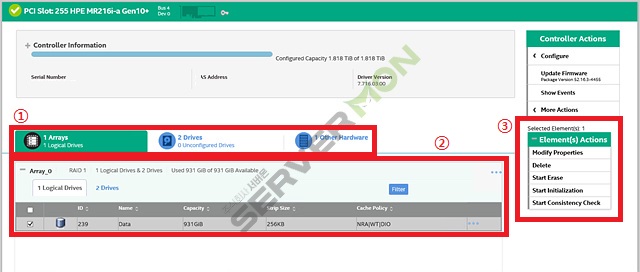

Select Controller 에서 장착된 컨트롤러를 선택하면 Array 와 Drives 를 관리할 수 있습니다.

(기능 설정 메뉴의 설정 항목들은 하드웨어 구성에 따라 일부 차이가 있을 수 있음)



① 영역 선택

   - Arrays : 시스템에 설치된 배열(Array)을 확인 가능. 각 배열에는 물리적인 드라이브들이 포함되며,

                  이들 드라이브들이 어떤 RAID 구성으로 연결되어 있는지 확인 및 변경 가능

   - Drives : 시스템에 설치된 모든 드라이브를 표기. 모델, 용량, 연결 상태 등의 정보를 확인할 수 있고

                  드라이브의 추가, 삭제 및 속성 변경 가능

   - Other Hardware : 시스템에 설치된 RAID 컨트롤러 외의 다른 하드웨어 확인 가능

                                 (예 : 캐시 모듈, 배터리 등) 각 하드웨어의 속성을 확인하고 변경 가능





② 상세 내용

   - Arrays - Logical Drives : 구성된 논리 드라이브의 정보를 확인 가능 (우측 ... 클릭 시 상세 정보 표기)

   - Arrays - Drives : 시스템에 설치된 물리 드라이브의 정보를 확인 가능 (우측 ... 클릭 시 상세 정보 표기)

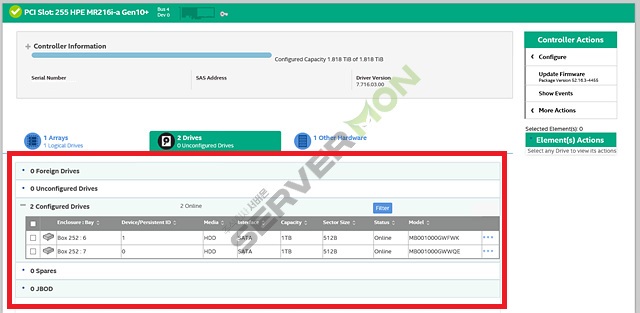

   - Drives - 시스템에 설치된 물리 드라이브의 정보를 하기 다섯가지 형태별로 확인 가능



      > Foreign Drives : 이 드라이브들은 시스템에서 인식되지 않은 상태이며, 구성된 논리 드라이브가 없음

                                   다른 레이드 구성에서 사용된 적이 있는 드라이브 상태
      > Unconfigured Drives : 시스템에서 인식되었지만, 구성된 논리 드라이브가 없는 상태
      > Configured Drives : 시스템에서 인식되고, 구성된 논리 드라이브가 있는 상태

                                         이 드라이브는 시스템에서 사용 중이며, 데이터를 저장하고 있음
      > Spares : 예비 드라이브를 의미. 이 드라이브는 구성된 논리 드라이브에서 문제가 발생하였을 때,

                       해당 논리 드라이브를 대체할 수 있도록 시스템에서 준비된 드라이브
      > JBOD : Just a Bunch of Disks의 약자로, 여러 개의 드라이브를 모아서 하나의 대용량 스토리지로 사용,

                     이 모드에서는 RAID 기능을 사용하지 않으며, 각각의 드라이브가 독립적으로 사용됨





③ 드라이브 작업 메뉴(1)

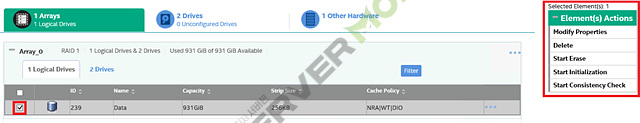

   - Logical Drives에서 특정 드라이브 선택 시 우측 Element(s) Actions에서 하기와 같은 메뉴 확인 가능



   - Modify Properties : 해당 논리 드라이브의 데이터를 쓰고 읽는 방식 등 설정을 변경할 수 있음

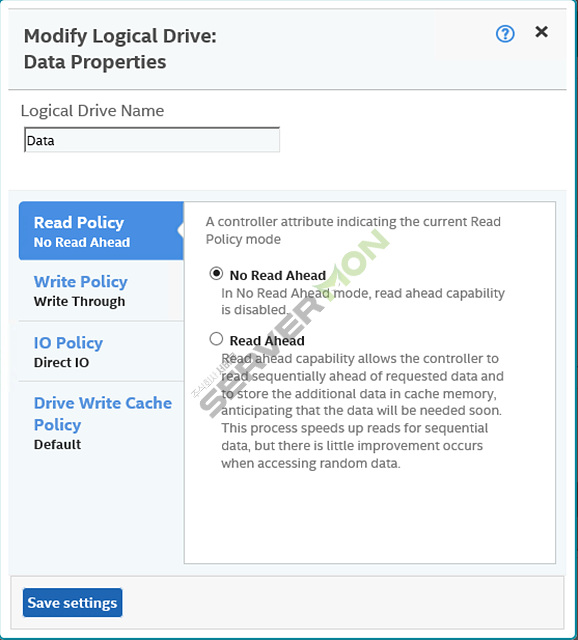

      > Read Policy : 데이터를 읽어오는 방식을 설정. 아래와 같이 설정 가능
         > No Read Ahead : 요청된 데이터만 읽어옴
         > Read Ahead : 요청된 데이터와 앞으로 사용될 것으로 예측되는 데이터를 함께 읽어옴

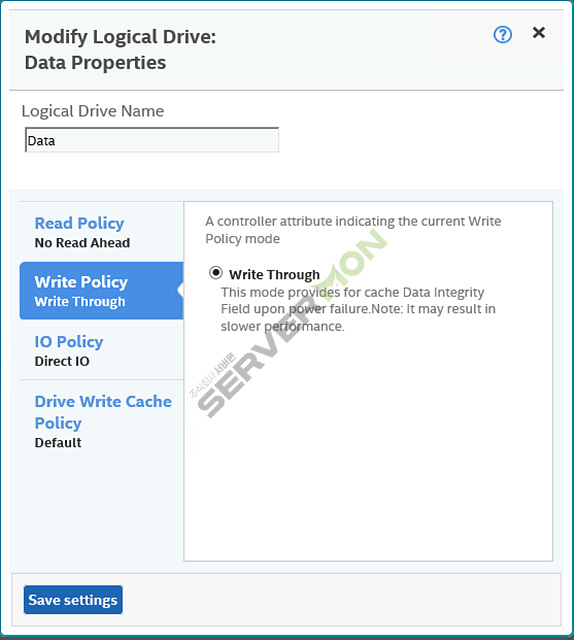

      > Write Policy : 데이터를 쓰는 방식을 설정. 아래와 같이 설정 가능
         > Write Through : 데이터를 캐시에 저장하지 않고 즉시 디스크에 기록

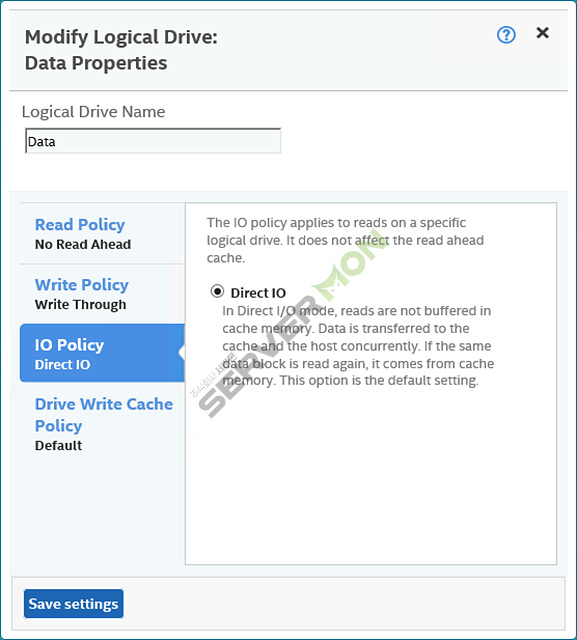

      > IO Policy : 입력/출력 작업을 처리하는 방식을 설정. 아래와 같이 설정 가능
         > Direct IO : 바로 디스크에서 데이터를 읽고 쓰는 방식

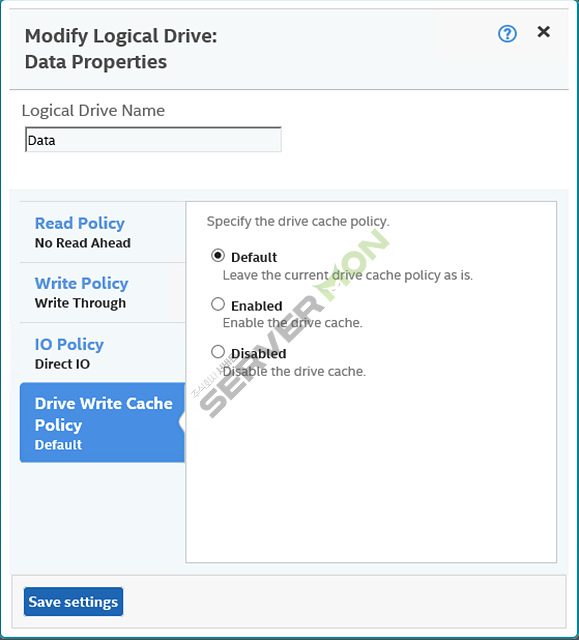

      > Drive Write Cache Policy : 하드 드라이브 자체의 캐시를 사용하는 방식을 설정. 아래와 같이 설정 가능

         > Default : 기본값으로 설정된 방식을 사용
         > Enable : 드라이브의 Write Cache를 사용
         > Disable : 드라이브의 Write Cache를 사용하지 않음

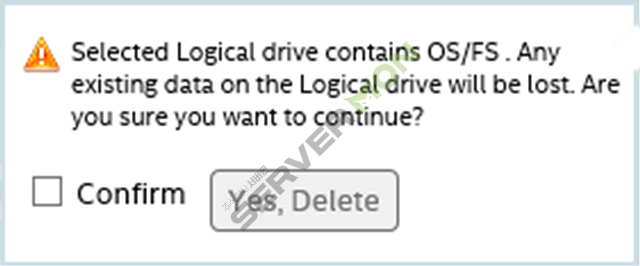

   - Delete : 해당 논리 드라이브를 삭제 (데이터도 함께 삭제됨, 경고창 발생)

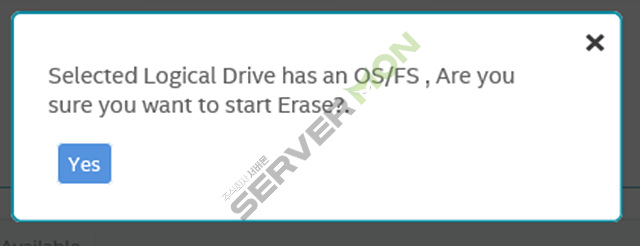

   - Start Erase : 해당 논리 드라이브의 모든 데이터를 삭제 (경고창 발생)

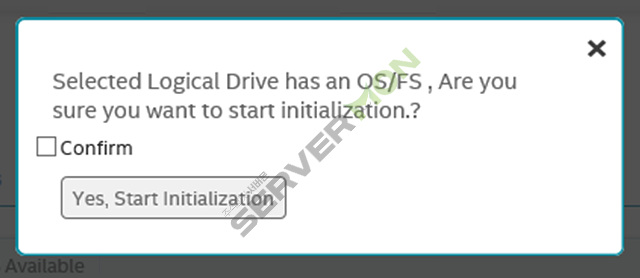

   - Start Initialization : 해당 논리 드라이브의 모든 데이터를 삭제하고 초기화 (경고창 발생)



   - Start Consistency Check : 해당 논리 드라이브의 데이터 일관성을 검사

                                                데이터가 손실되거나 손상된 경우 복구에 도움이될 수 있음

                                                 (운영 중인 시스템에 영향을 주지않고 백그라운드로 진행)





[Start Erase 와 Start Initialization의 차이점]

Start Erase와 Start Initialization 모두 논리 드라이브의 데이터를 삭제하기 위한 기능입니다. 그러나 두 기능은 목적이 다릅니다. Start Initialization은 RAID 어레이에 물리적 드라이브를 추가할 때 새로운 드라이브를 초기화하기 위해 사용됩니다. 초기화는 새로운 드라이브를 어레이에 추가하기 전에 드라이브를 지워서 모든 데이터를 삭제하고 RAID 어레이에 맞게 준비하는 과정입니다.

반면에, Start Erase는 RAID 어레이에서 데이터를 완전히 삭제하고 논리 드라이브를 초기화하는 것을 목적으로 합다.

이 기능은 RAID 어레이에서 사용하지 않는 논리 드라이브를 삭제하거나, 드라이브를 재할당하기 전에 모든 데이터를 삭제해야 하는 경우에 사용됩니다. Start Erase를 수행하면 해당 논리 드라이브의 모든 데이터가 영구적으로 삭제됩니다.





③ 드라이브 작업 메뉴(2)

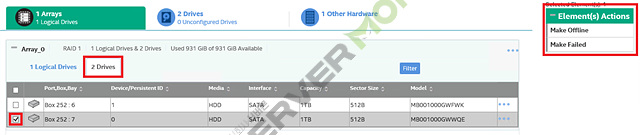

   - Drives에서 특정 드라이브 선택 시 우측 Element(s) Actions에서 하기와 같은 메뉴 확인 가능

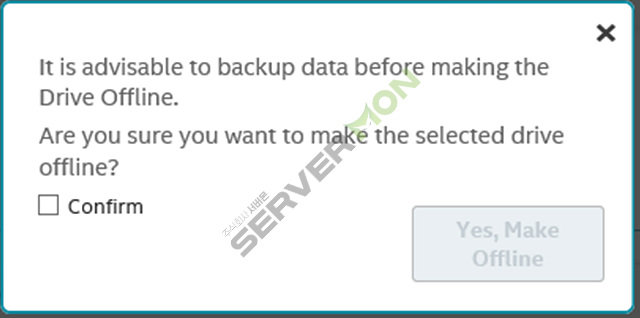

   - Make Offline : 해당 드라이브를 비활성화하여 데이터에 접근할 수 없게 됨(경고창 발생)

                            유지보수를 위해 오프라인으로 설정하는 경우가 존재

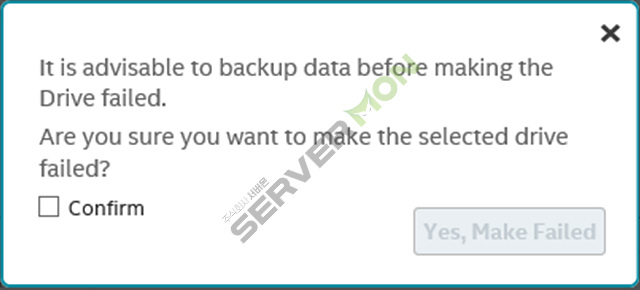

   - Make Failed : 해당 드라이브를 실패 상태로 표시(경고창 발생)

                            이 기능은 인식된 드라이브가 문제가 있을 때 사용되며

                            실패 상태로 만들어 놓으면 해당 드라이브를 교체할 수 있음







마치며

오늘은 MegaRAID Storage Administrator (MRSA) 프로그램에 대한 내용 중 설치 방법과 메인 메뉴,

각 드라이브 확인 및 관리 기능 등에 대해서 알아보았습니다.

다음 시간에는 컨트롤러 관리 및 기능과 기타 내용에 대해 추가로 포스팅할 예정입니다.

(게시글의 분량 문제로 2회차로 나누어서 등록됨을 양해 부탁 드립니다.)



읽어주신 모든 분들께 감사드리며 항상 좀 더 유용한 주제로 손쉽게 정리된 내용을 보여드릴 수 있도록 노력하겠습니다.



이상 [서버를 위한, 서버에 의한 몬스터!!!] 서버몬이었습니다. 감사합니다.
