[HPE] DL20 GEN10 PLUS PCI Slot1, Slot2 사용 하는 방법



안녕하세요. 주식회사 서버몬 입니다.



금일은 HPE DL20 GEN10 PLUS 제품군

PCI Slot 1, Slot2 에 두가지 옵션을 동시 장착하는 방법에 대하여 알아보도록 하겠습니다.



테스트 환경은 다음과 같습니다.



SVR

P44114-B21 HPE DL20 Gen10+ E-2314 1P 16G 4SFF Svr

https://www.servermon.kr/shop/shopdetail.html?branduid=2760929&search=44114&sort=order&xcode=001&mcode=004&scode=003&GfDT=bm90W1w%3D

서버몬



Controller

869079-B21 HPE Smart Array E208i-a SR G10 LH Ctrlr

P26325-B21 Broadcom MR216i-a Cntrl for HPE Gen10+

NIC

P21106-B21 INT I350 1GbE 4p BASE-T Adptr

P9D94A HPE StoreFabric SN1100Q 16Gb Dual Port Fibre Channel Host Bus Adapter



쉽게 말씀드리자면 DL20 GEN10 PLUS에 두가지의 컨트롤러

NIC, HBA CARD를 장착할 수 있는가에 대하여 알아보겠습니다.

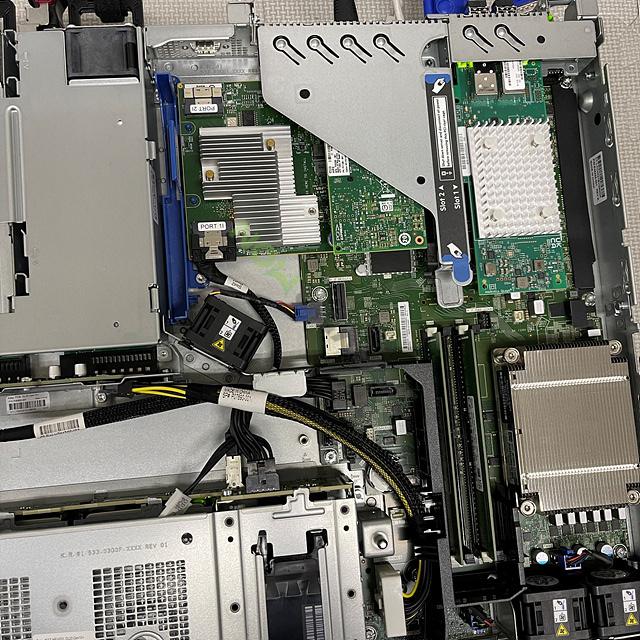

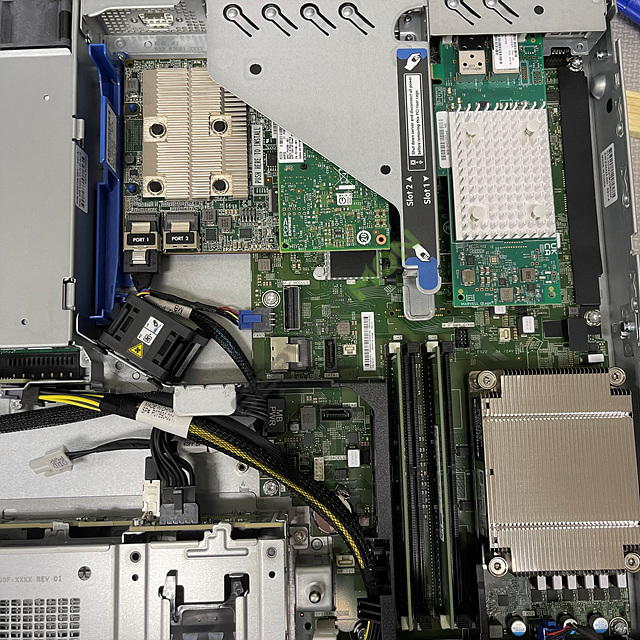

장착 방법

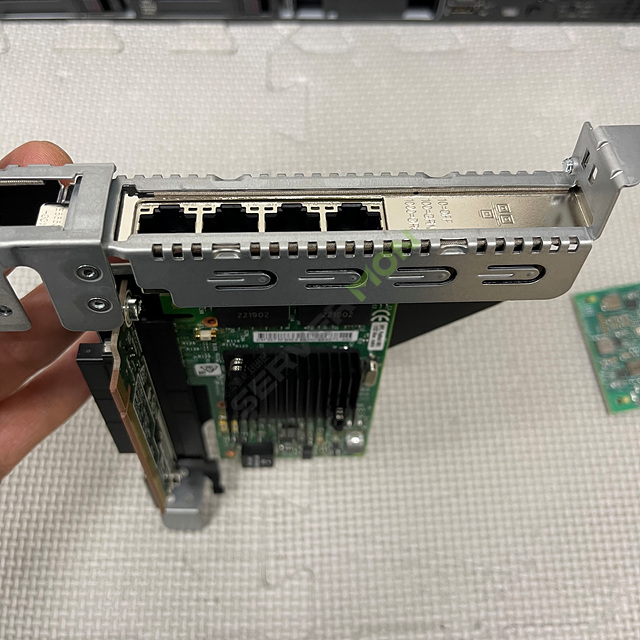

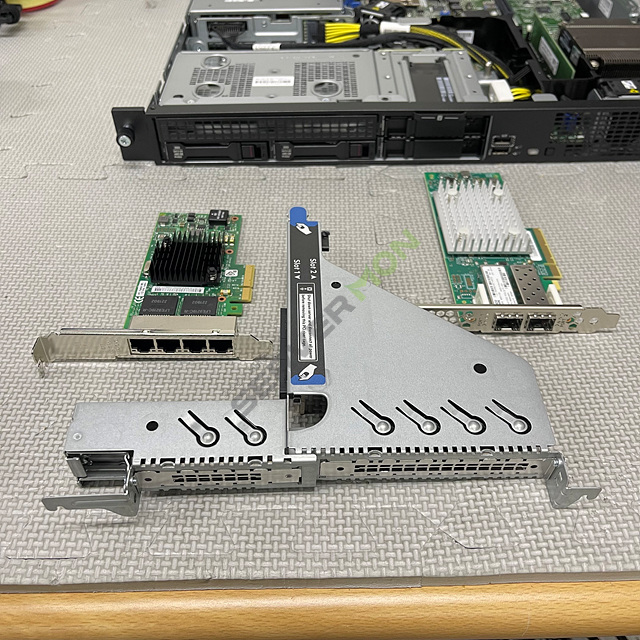

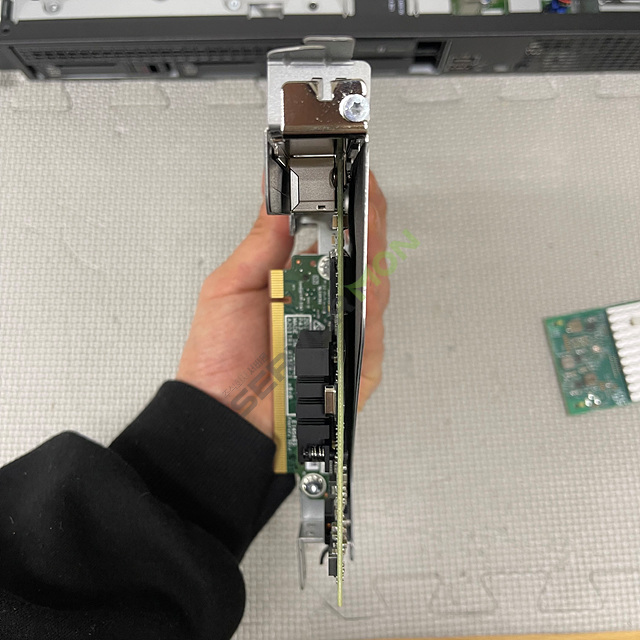

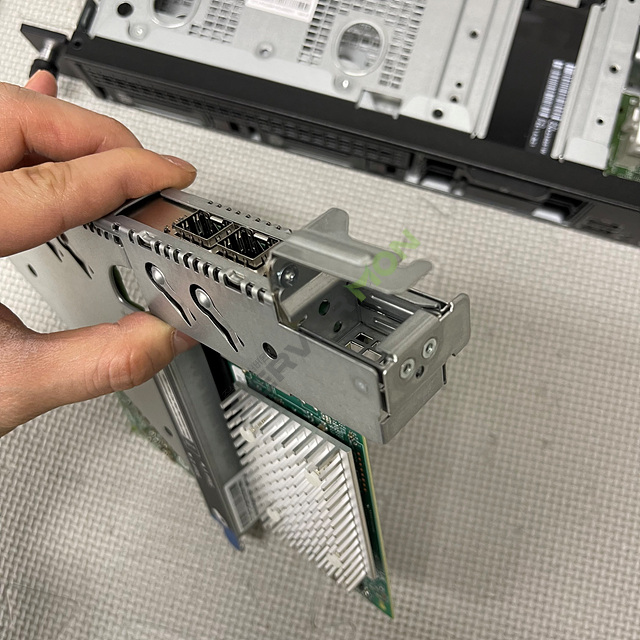

오른쪽 즉 PCI Slot2 NIC 4P 를 장착하도록 합니다.

두가지 옵션중 어느것을 장착 하여도 상관이 없습니다.

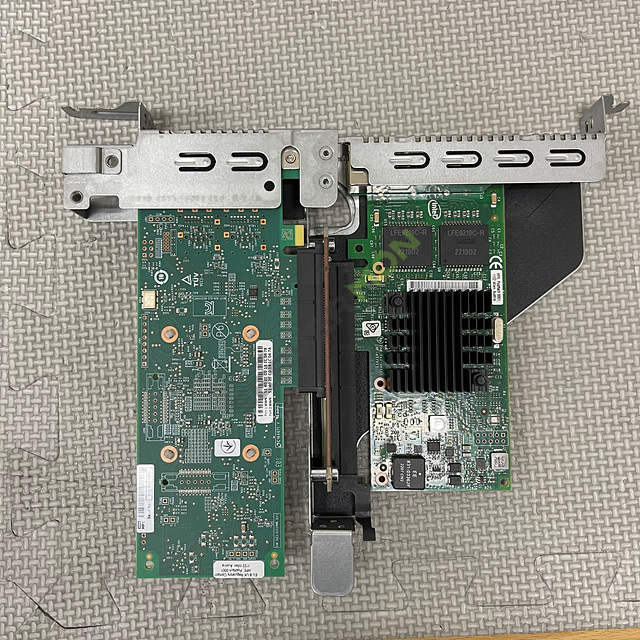

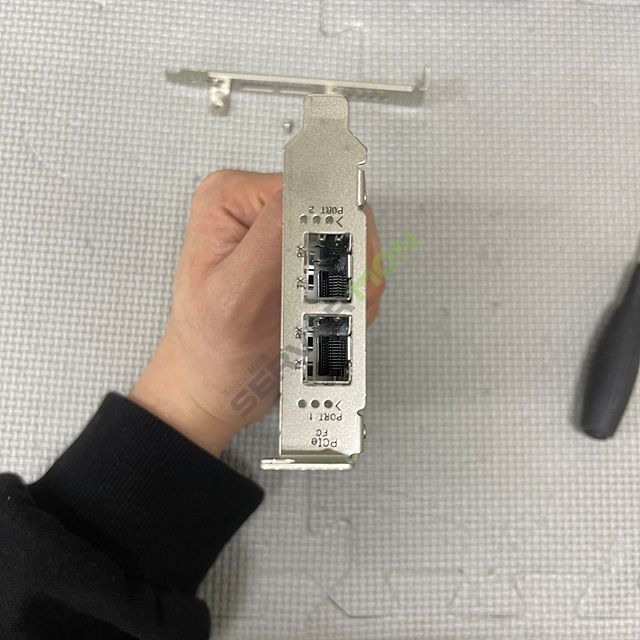

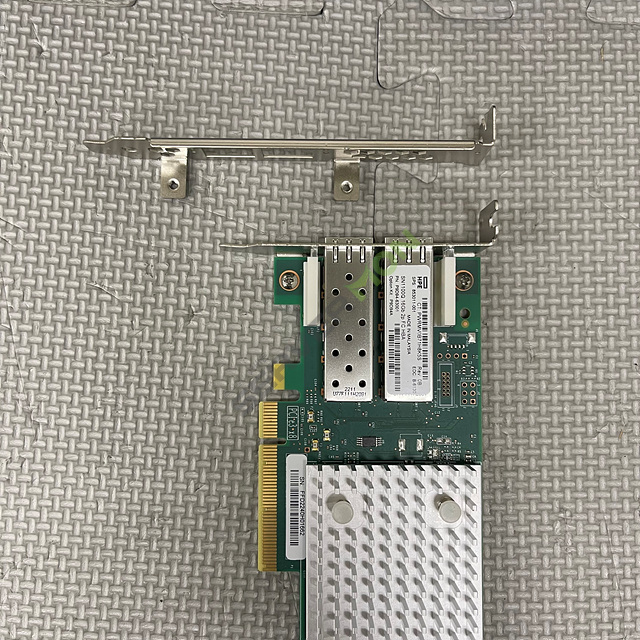

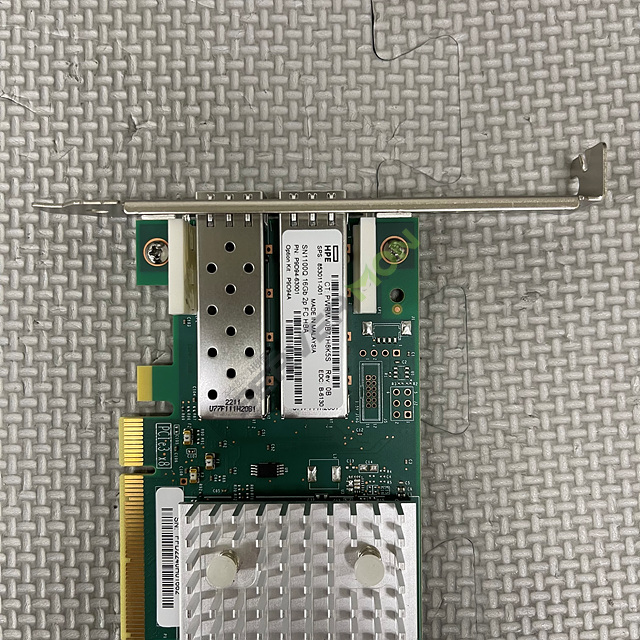

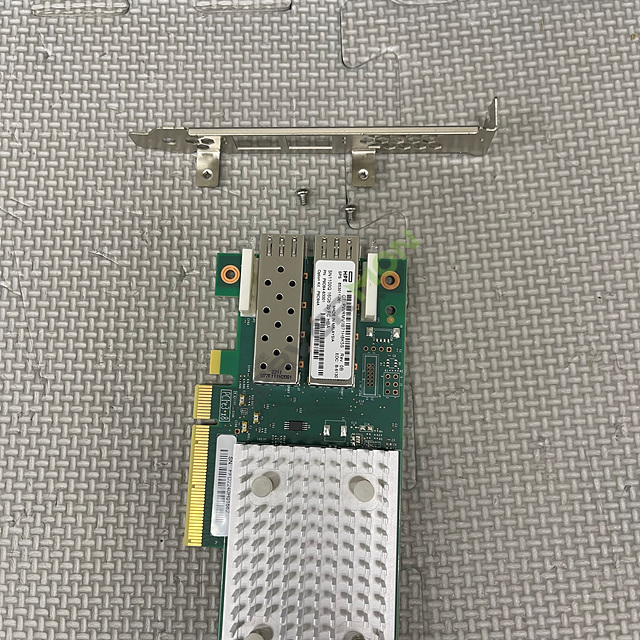

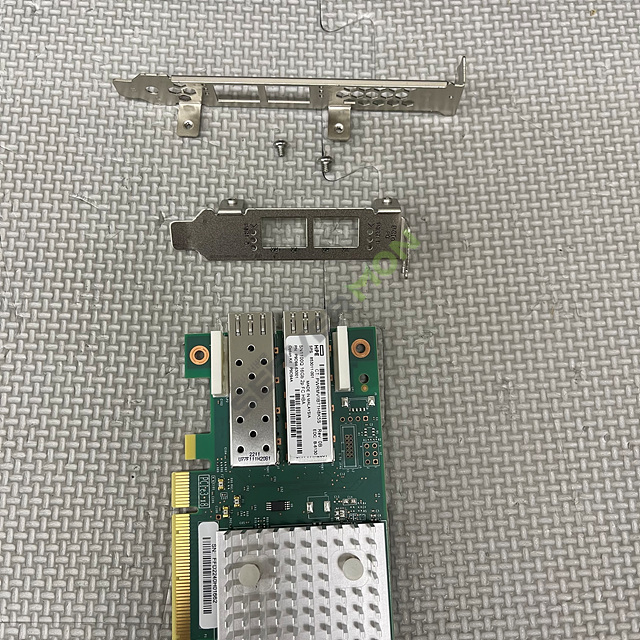

HBA CARD 는 동봉품에 숏 타입 브라켓이 있습니다.

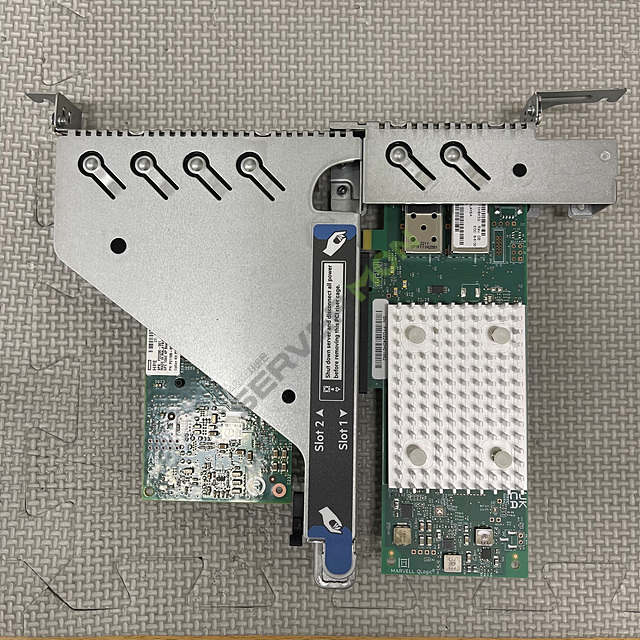

그 이유로 인하여 PCI Slot1에 장착을 할 수 있게 됩니다.





조립 주의 사항



PCI Slot에 옵션을 장착시 기존 나사를 반드시 체결을 해주셔야

네트워크 물리적 문제가 발생하지 않습니다.

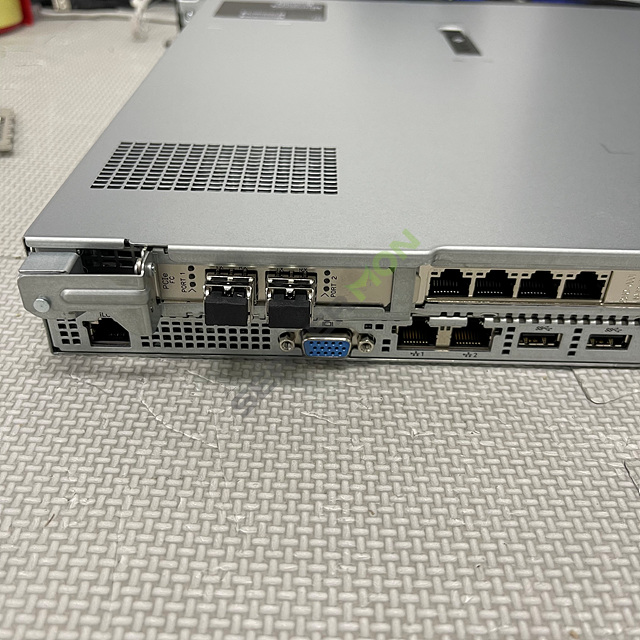

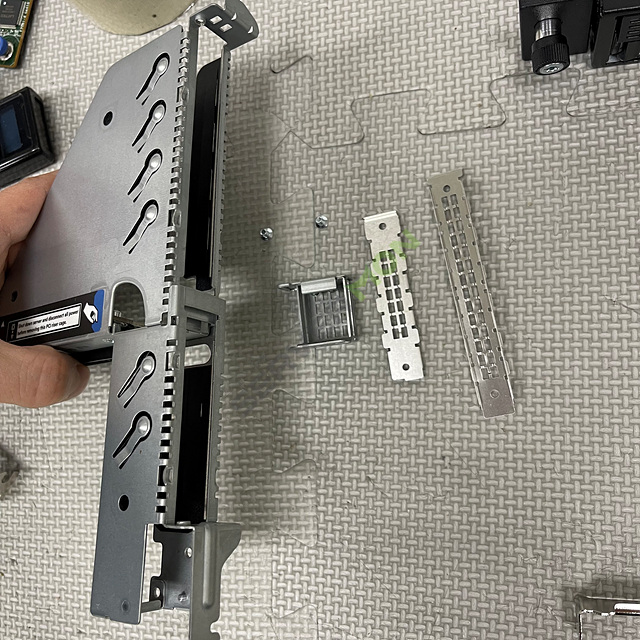

PCI Slot1 옵션 장착시 탈거 하게되는 배출구도 반드시 잊지말고 체결해 주시길 바랍니다.



호환 주의 사항

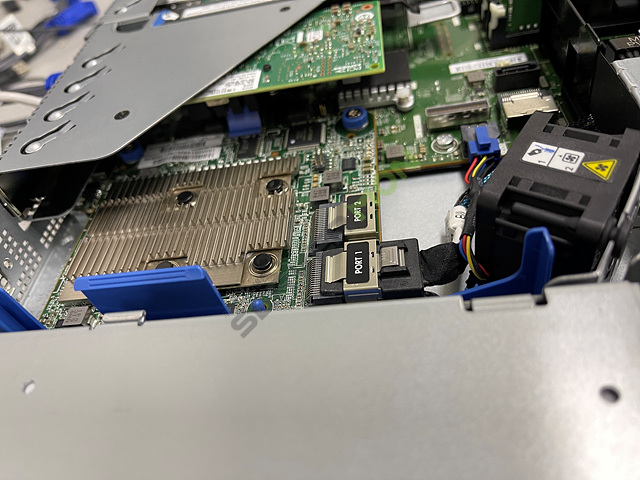

앞서 말씀드린 두가지의 컨트롤러에서 물리적 호환 이슈가 발생하게 됩니다.



Controller

869079-B21 HPE Smart Array E208i-a SR G10 LH Ctrlr



해당 컨트롤러와 PCI Slot2 옵션간의 물리적 거리로 인해 문제가 발생하지 않습니다.



P26325-B21 Broadcom MR216i-a Cntrl for HPE Gen10+

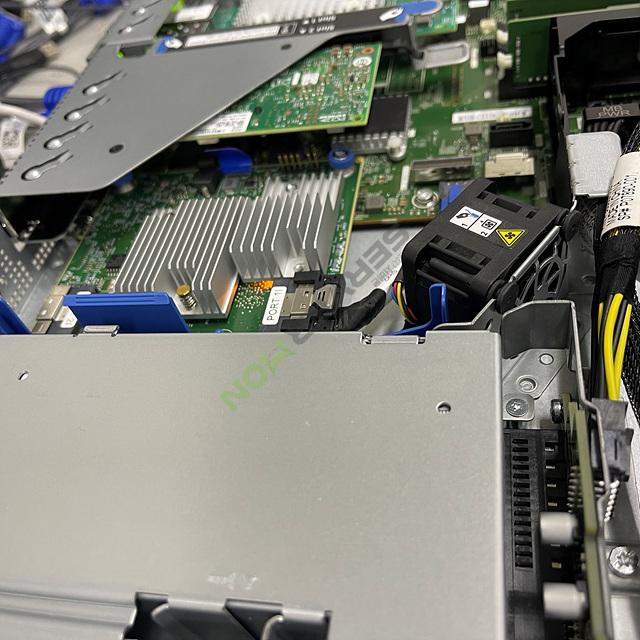

해당 컨트롤러와 PCI Slot2 거리가 다소 가까워 지게 됩니다.

이로 인하여 HPE 권고는 해당 컨트롤러를 이용시 PCI Slot2 비워두는걸 권장하고 있습니다.



해당 옵션을 장착하여도 장비 이용시에는 호환 및 문제가 발생 하지는 않습니다만

혹여나 문제가 발생시 HPE 권장 장착 방법이 아니기 때문에 책임 소지가 발생하게 됩니다.

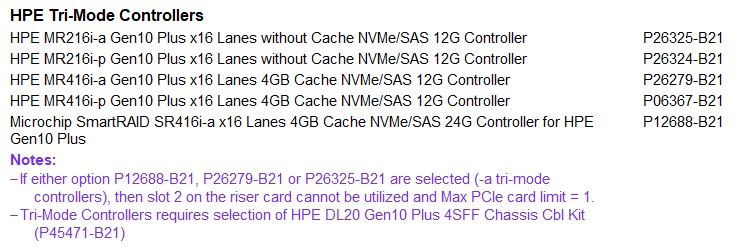

- 옵션 P12688-B21, P26279-B21 또는 P26325-B21 중 하나를 선택한 경우(-a 트라이 모드 컨트롤러) 라이저 카드의 슬롯 2를 사용할 수 없으며 최대 PCIe 카드 제한은 1입니다.



올바른 서버 이용이 되시길 바라며

이상으로 DL20 GEN10 PLUS PCI Slot1, Slot2 사용 하는 방법에 대하여 마치겠습니다.
