[Linux] ELK를 이용한 RSYSLOG 데이터 시각화

안녕하세요. 주식회사 서버몬 입니다.

오늘은 RSYSLOG 서버를 구축하고 도커 컨테이너로 구성한

ELK를 이용하여 RSYSLOG 데이터를 시각화하는 방법을 알아보겠습니다.



구성 환경

현재 다른 서버로부터 RSYSLOG 데이터를 받고 있습니다.

docker compose를 사용하여 ELK Stack 구성 합니다.

rsyslog를 통해 전송된 로그를 Logstash가 수신하고,

수신한 로그를 Elasticsearch에 저장한 후 Kibana에서 시각화 합니다.





Docker의 내용을 작성한 게시글은 아래 링크를 통해 확인 가능합니다.

https://servermon.tistory.com/255

[Linux] 도커 Docker 개념 및 구성 방법





Rsyslog의 내용을 작성한 게시글은 아래 링크를 통해 확인 가능합니다.

https://servermon.tistory.com/535

[Linux] 원격 시스템 로그 Rsyslog 구성









ELK Stack 란?

ELK Stack은 로그 데이터를 수집, 저장, 분석, 시각화하기 위한 도구



Elasticsearch

분산 검색 및 분석 엔진으로, 로그 데이터를 저장하고 검색합니다.



Logstash

데이터 처리 파이프라인으로, 다양한 소스에서 데이터를 수집하고

변환하여 Elasticsearch에 전송합니다.



Kibana

Elasticsearch에 저장된 데이터를 시각화하고

탐색할 수 있는 웹 인터페이스입니다.



Docker, Rsyslog 설치 및 실행

#docker repo 추가
dnf -y config-manager --add-repo=https://download.docker.com/linux/centos/docker-ce.repo
#docker 설치
dnf -y install docker-ce docker-ce-cli containerd.io
#rsyslog 설치
dnf -y install rsyslog
#docker compose 설치
#docker를 설치할때 같이 설치되지만 설치가 안되어 있다면 수동으로 설치
dnf -y install docker-compose-plugin
#git clone 명령어로 git 저장소에 있는 docker-elk 프로젝트를 로컬로 복사합니다.
#docker-elk 프로젝트를 로컬에 저장하여 기본 설정은 되어있습니다.
git clone https://github.com/deviantony/docker-elk.git
#서비스 실행
systemctl start docker
systemctl enable docker
systemctl start rsyslog
systemctl enable rsyslog



방화벽 설정

#rsyslog port
firewall-cmd --permanent --zone=public --add-port=514/tcp
firewall-cmd --permanent --zone=public --add-port=514/udp
#elasticsearch port
firewall-cmd --permanent --zone=public --add-port=9200/tcp
#kibana port
firewall-cmd --permanent --zone=public --add-port=5601/tcp
#logstash port
firewall-cmd --permanent --zone=public --add-port=5044/tcp
#설정 적용 및 확인
firewall-cmd --reload
firewall-cmd --list-ports

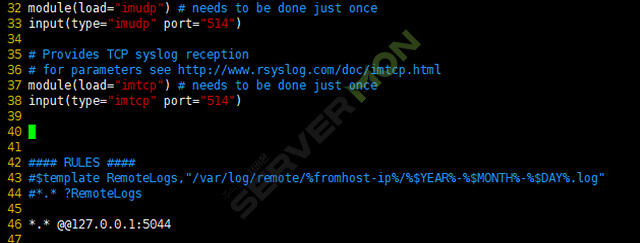

rsyslog 파일 설정

#rsyslog conf파일 수정
vim /etc/rsyslog.conf
#UDP,TCP 통신을 위한 주석 제거
#32,33,37,38 line number 주석 제거
#logstash 통신을 위한 설정
*.* @@127.0.0.1:5044
# *.*=유형,등급
# @@ 로그 메시지를 TCP를 통해 통신 @=UDP @@=TCP
# 5044 logstash port
#설정 적용을 위한 서비스 재시작
systemctl restart rsyslog



ELK 설정

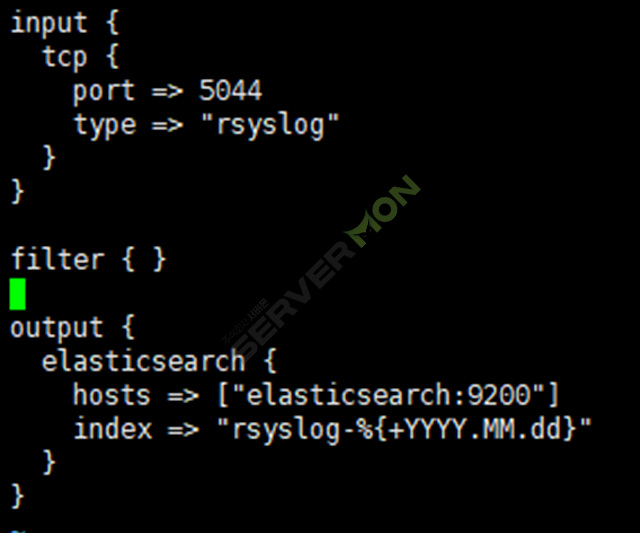

logstash 설정

#logstash.conf 파일 수정
#저는 opt 경로에 설치하였습니다.
vim /opt/docker-elk/logstash/pipeline/logstash.conf
#아래 내용 삽입
input {
  tcp {
    port => 5044
    type => "rsyslog"
  }
}
filter { }
output {
  elasticsearch {
    hosts => ["elasticsearch:9200"]
    index => "rsyslog-%{+YYYY.MM.dd}"
  }
}
#rsyslog를 받아오고 elasticsearch로 전송하는 내용

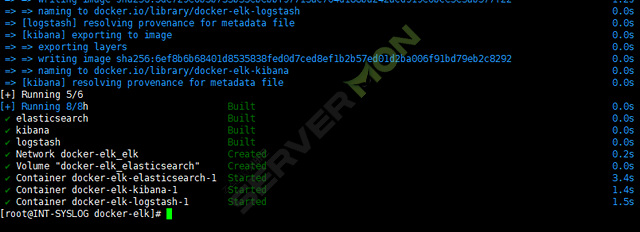

Docker compose 실행

#docker compose 실행
docker-compose up -d
#옵션
-d : 백그라운드에서 실행
-t : 컨테이너 타임아웃시간 설정
--no-deps : 링크된 서비스는 실행하지 않음
--no-build : 이미지를 빌드하지 않음
#명령어
up : 컨테이너를 생성 및 실행
ps : 컨테이너 목록 확인
logs : 컨테이너 로그 출력
start : 컨테이너를 실행
stop : 컨테이너를 중지
restart : 컨테이너를 재시작
kill : 실행중인 컨테이너를 강제 종료
rm : 컨테이너 삭제

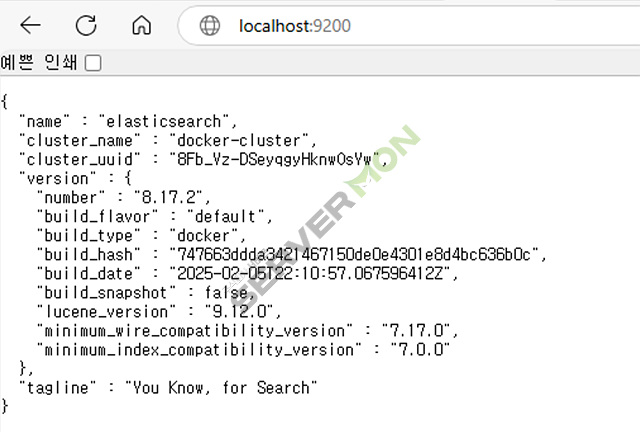

elasticsearch 클러스터 실행 확인

웹 브라우저 -> http://localhost:9200 접속





kibana 로그 데이터 시각화 설정

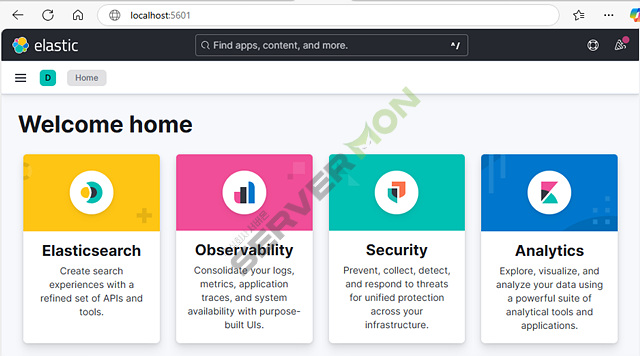

kibana 접속

웹 브라우저 -> http://localhost:5601

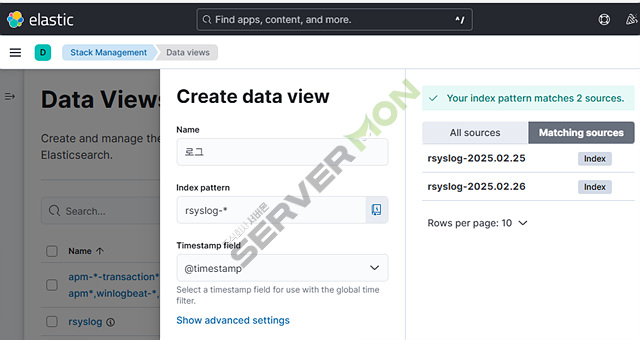

index patterns 등록

(데이터 시각화를 위한 로그 데이터 패턴 등록)

Stack Management -> Data views -> Create data view
index pattern 을  수집중인 로그 파일명에 맞춰 패턴 설정





로그 데이터 확인 및 Field 구성

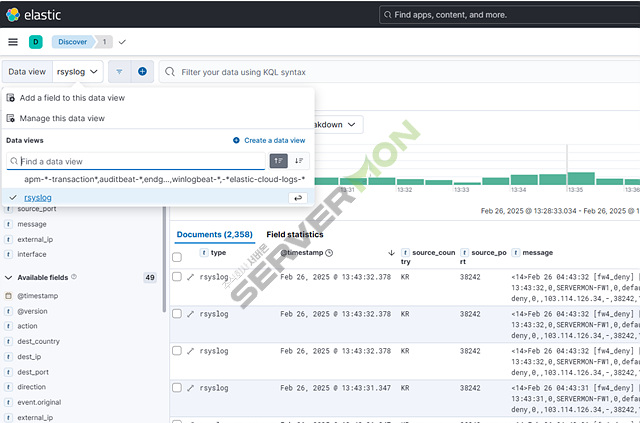

Discover에 들어가면 수집한 로그 목록 확인 가능합니다.

Discover -> Data view를 생성한 rsyslog로 변경
field 값의 로그 데이터 확인

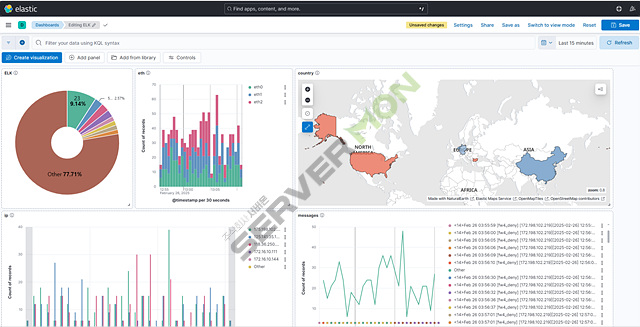

데이터 시각화

Visualize Library에서 Field를 추가하여 그래프와 차트를 생성하여

로그 데이터를 시각화할 수 있습니다.

Visualize Library에서 생성한 그래프,차트는 Dashboards에서 확인 가능합니다.



감사합니다.
