안녕하세요. 주식회사 서버몬 입니다.
MSA2060에 대한 소개와 Disk & Controller 조립 방법은 링크 참고 부탁드립니다.
이번 글에서는 서버 HBA 장착 후 스토리지와 연결하는 방법과 스토리지 초기 설정(관리자페이지) 방법에 대해 알아보겠습니다.
서버 HBA 장착은 PCI 슬롯에 HBA 카드만 장착하는것으로 장착방법에 대해서는 링크 참고 부탁드립니다.

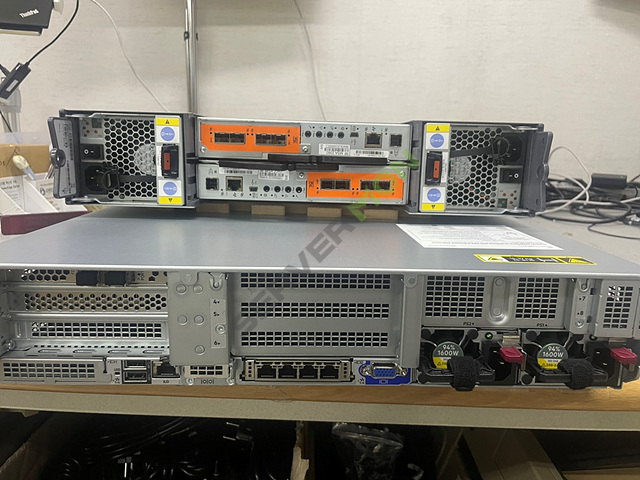

서버 HBA카드와 스토리지 컨트롤러 장착완료된 사진입니다.
HBA카드, 스토리지 컨트롤러에 모두 GBIC을 장착한 후 FC 케이블을 연결합니다.

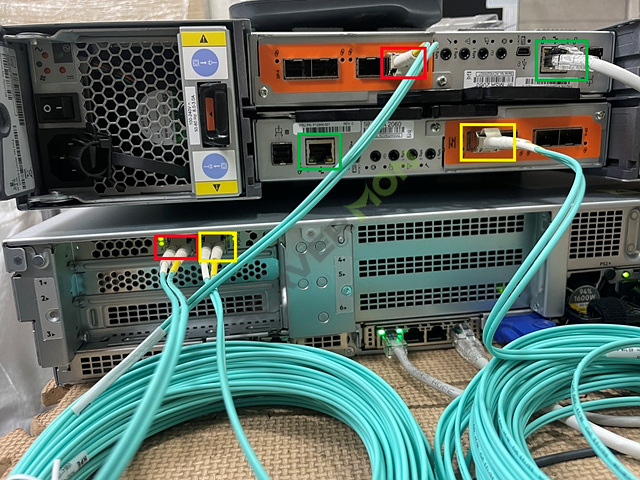

빨간색으로 연결된게 HBA 1Port와 A컨트롤러 이고, 노란색은 HBA 2Port와 B컨트롤러가 연결된 사진입니다.
MSA 초기 설정을 위해 관리자페이지 접속이 필요한데 후면부 초록색 네모칸으로 된곳이 Management Port 입니다.
Management Port와 노트북 또는 서버 OS설치 후 1:1 연결 후 IP대역대를 10.0.0.x로 맞춰준 후 A컨트롤러 연결시(https://10.0.0.2), B컨트롤러연결시(https://10.0.0.3) 접속이 가능합니다
관리자페이지 초기 설정

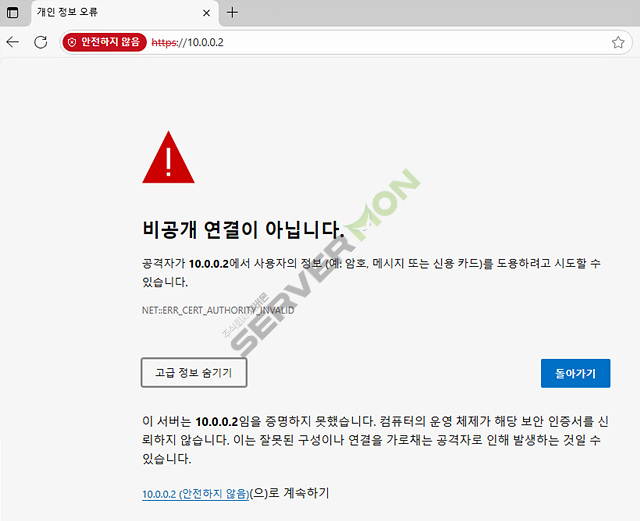

해당 웹페이지 접속 후 안전하지 않음을 클릭하여 초기페이지로 이동합니다.

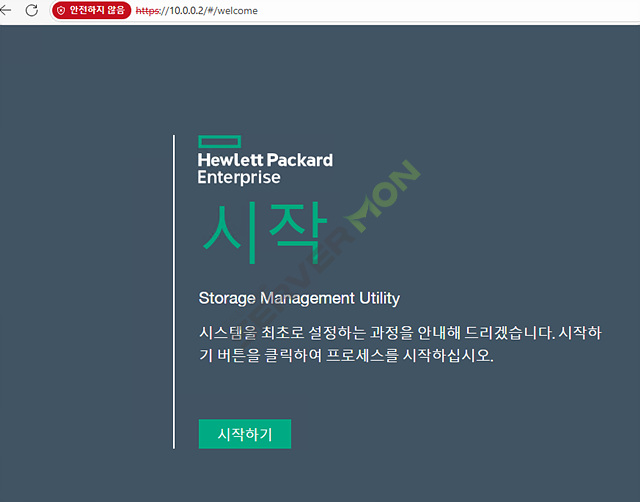

시작하기 버튼을 눌러 프로세스를 시작합니다.
여기부터 설정하는 것은 설정 완료 후 모두 다시 재설정 할 수 있습니다.

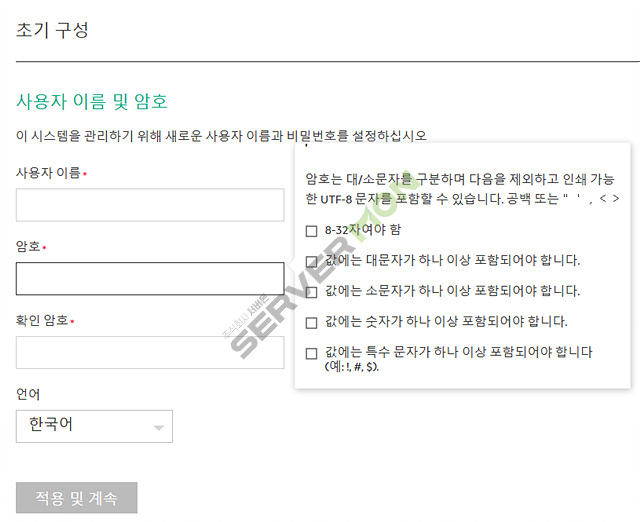

관리자 생성 페이지 입니다. 관리자 이름과 암호규칙에 맞게 설정해줍니다.
업데이트 서버 설정 페이지 입니다.
펌웨어나 소프트웨어 업데이트를 자동으로 받기 위한 서버 연결 설정을 하는 부분입니다. 인터넷이 연결되어있다면 DNS서버를 구성하고, 폐쇄망인 경우에는 “업데이트 서버 없이 계속” 버튼을 눌러 다음 스텝으로 이동합니다.

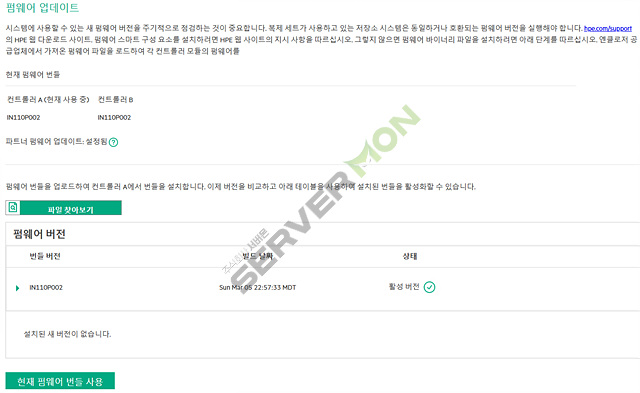

펌웨어 업데이트 관리 화면 입니다.
현재 펌웨어 상태를 보여주고, 최신 펌웨어 파일을 업로드하여 펌웨어로 업데이트가 가능합니다. 만약 추후에 업데이트 예정이라면 “현재 펌웨어 번들 사용” 버튼을 눌러 다음 스텝으로 이동합니다.

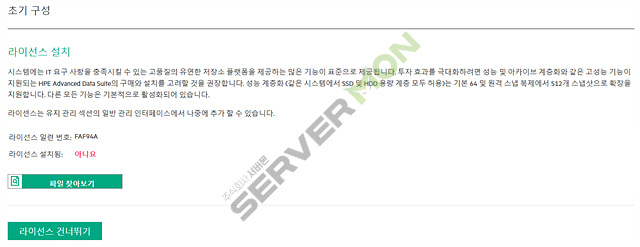

라이선스 설치 입니다.
License 구매한 고객에게만 해당되는 탭 입니다.
만약 License 구매를 하였다면 해당 파일 업로드를 하고, 아니라면 “라이선스 건너뛰기” 버튼을 눌러 다음 스텝으로 이동합니다.

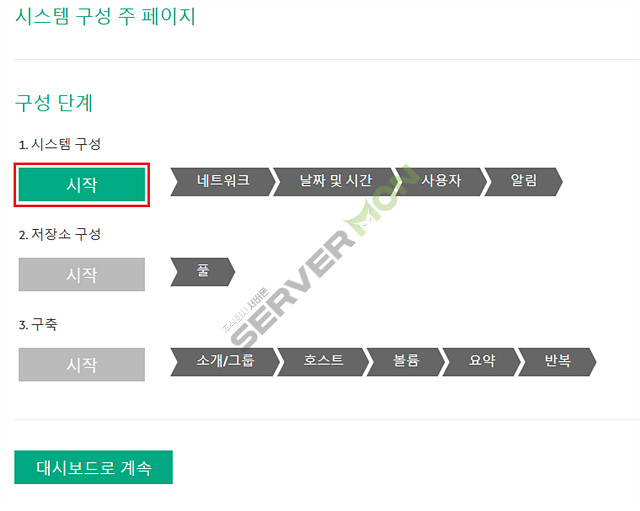

초기설정은 완료가 되었고, 시스템구성, 저장소 구성, 구축 3단계로 설정이 남아있습니다.
사진과 같이 스탭별로 구성하여도 되고, “대시보드로 계속” 을 눌러 사용에 필요한부분만 설정도가능합니다.
1. 시스템 구성

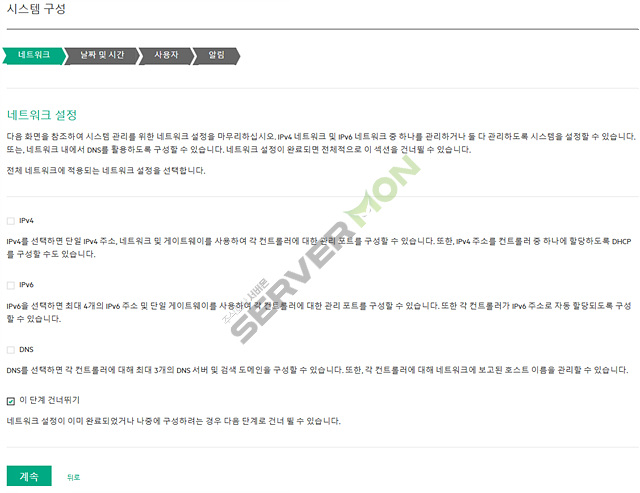

네트워크 설정 탭 입니다.
관리페이지 접속 IP를 변경할 수 있으며, Ipv4, Ipv6, DNS를 구성할 수 있습니다.

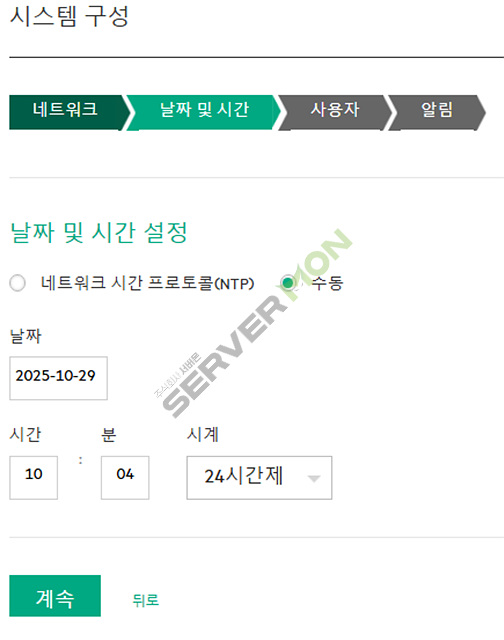

날짜 와 시간을 변경할 수 있는 탭 입니다.

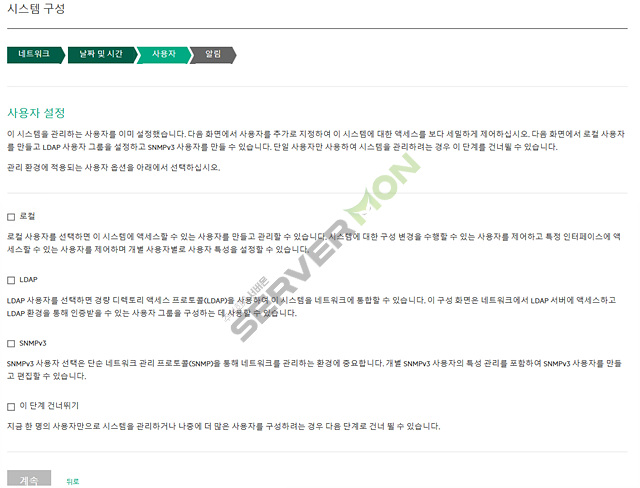

관리자 외 추가 사용자를 등록하는 탭 입니다.
로컬, LDAP, SNMPv3 방식 중 하나를 선택하여 접근 권한을 관리합니다.

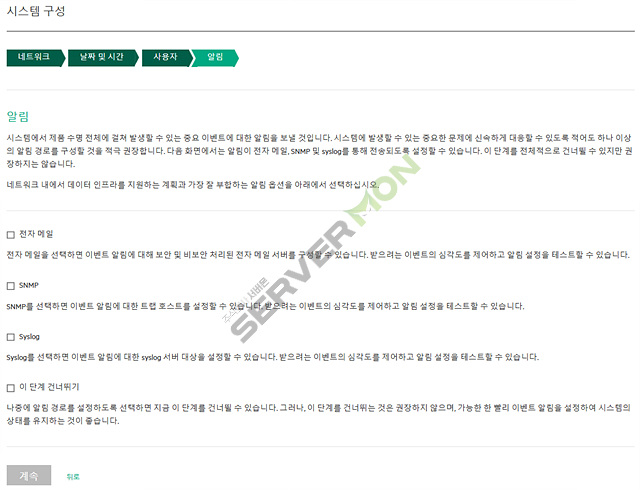

시스템 이벤트 알림에 대한 설정 탭 입니다.
이메일, SNMP, Syslog 등 다양한 방식으로 시스템 이벤트 알림을 받을 수 있습니다.

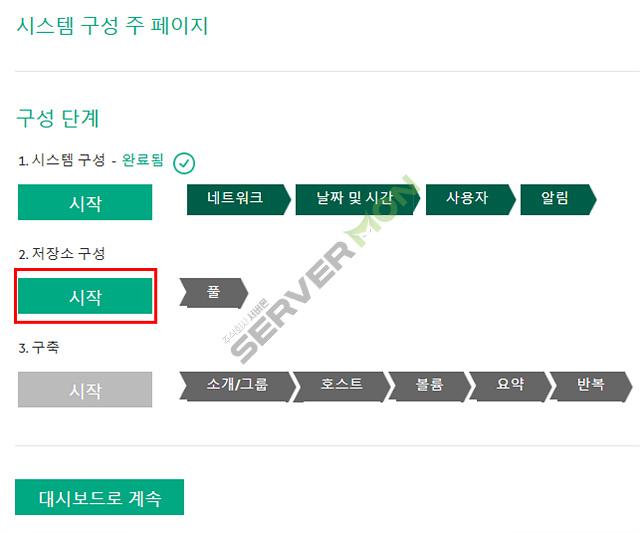

2. 저장소 구성

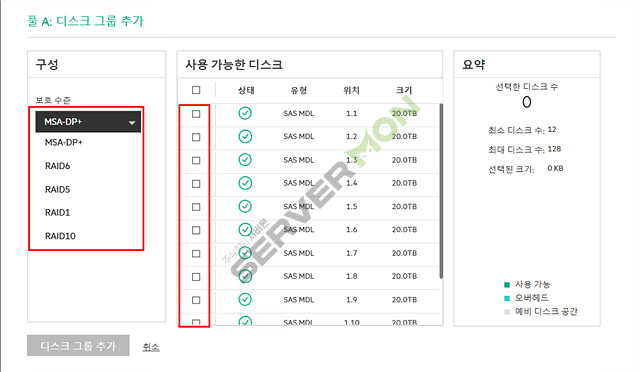

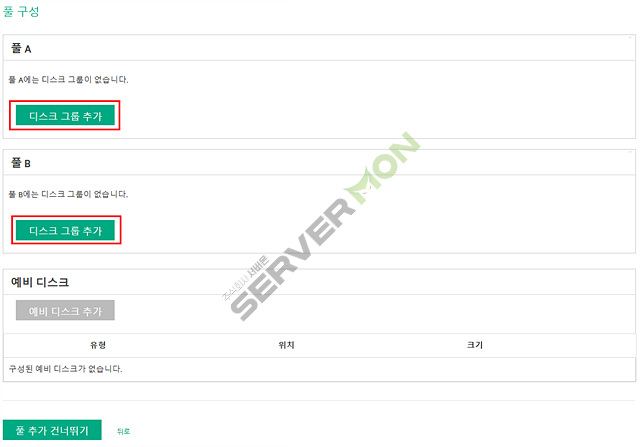

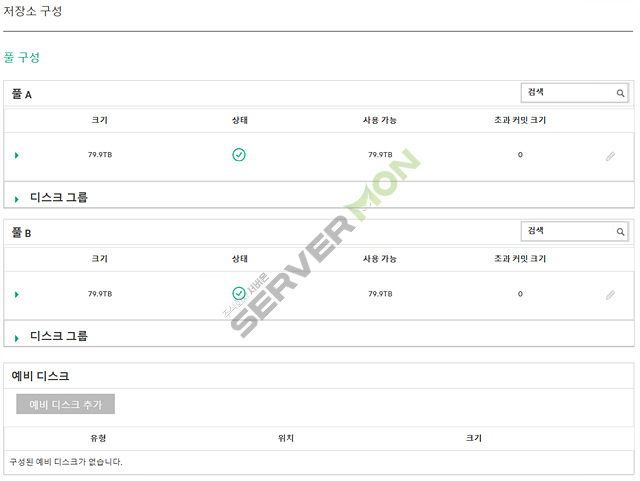

풀 A와 풀 B를 구성할 수 있는 탭 입니다.
보호수준 에 맞게 RAID를 구성하고 디스크를 선택 합니다..
지원 가능 Raid 레벨은 MSA2060 기준으로 RAID1 / 5 / 6 / 10 / MSA-DP+ 가 있습니다.
디스크 구성시에는 디스크 개수를 power of 2(2의 제곱수) 기반으로 구성하여야 합니다.
다음시간에는 초기설정을 완료하고, 대시보드에서 많이 사용하는 메뉴에 대해 확인해보도록 하겠습니다.
감사합니다.
