[HPE] Gen12 iLO7 연결 및 Web GUI MGMT 접속 방법



안녕하세요. 주식회사 서버몬 입니다.



금일은 Gen12 iLO7 연결 및 Web GUI MGMT

접속 방법에 대하여 알아보도록 하겠습니다.



iLO7 이란?



[출처 https://www.hpe.com/kr/ko/hpe-integrated-lights-out-ilo.html]



iLO7는 HPE 서버에 탑재되는 차세대 원격 서버 관리 컨트롤러입니다.
정식 명칭은 Integrated Lights-Out 7이며, 서버 운영체제(OS)와 별도로 동작하는 Out-of-Band 관리 시스템입니다.



서버가 꺼져 있거나 OS가 죽어도
네트워크만 살아 있으면 원격에서 서버를 관리할 수 있게 해주는 기능입니다.



핵심 기능으로는

원격 콘솔 (KVM over IP), 원격 전원 제어, 가상 미디어 마운트, 하드웨어 모니터링, 보안 기능 강화

등이 있습니다.



iLO7에 대한 보다 많은 가이드 라인은 HPE 공식 문서를 참조 부탁드립니다.



https://support.hpe.com/hpesc/public/docDisplay?docId=sd00005342en_us&page=GUID-2D442734-76ED-411B-A1FB-4206E8F6EC91.html

https://support.hpe.com/hpesc/public/docDisplay?docId=sd00005342en_us&page=GUID-2D442734-76ED-411B-A1FB-4206E8F6EC91.html



일반 환경에서의 접속



일반 환경에서 iLO7 전용 포트를 이용한 접속 방법입니다.



서버 전면 혹은 후면의 iLO 포트에 네트워크 연결을 통한 바로 접속이 가능합니다.

DHCP 또는 수동IP 설정을 통한 같은 네트워크 망에서 접속이 가능합니다.



https://www.servermon.kr/board/board.html?code=servermon_board2&page=2&type=v&board_cate=&num1=999878&num2=00000&s_id=&stext=ilo&ssubject=ok&shname=&scontent=&sbrand=&number=4&lock=N

기술자료실-[HPE] iLO IP 변경 및 DHCP On/Off

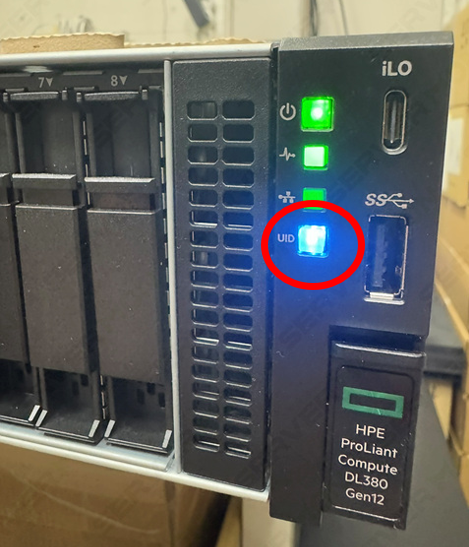

iLO 포트 네트워크 연결후 전면 UID 버튼을 누르게 되면

iLO IPv4 IP 확인이 가능하며 해당 IP 주소를 통한 접속이 가능합니다.

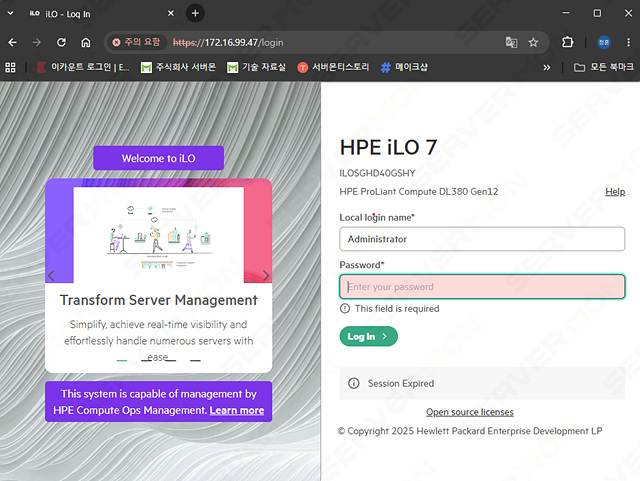

해당 부여 받은 IP로 같은 네트워크망의 호스트에서 접속시 연결됨을 볼수 있습니다.

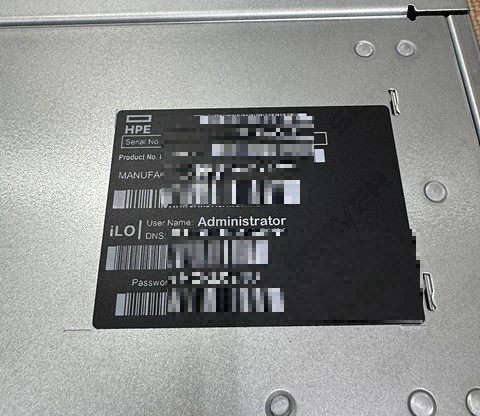

계정과 패스워드는 서버의 상단 또는 네임택에 작성이 되어 있습니다.

기본 ID : Administrator / PW: 네임택참고



폐쇄망 또는 긴급사용



서버 전면의 iLO 서비스 포트를 활용하여

별도의 네트워크 설정없이 노트북 PC 연결을 다이렉트로 연결하여

접속이 가능합니다.



준비물 = 접속할 노트북 또는 PC / USB C 타입 데이터 cable

※충전 전용 케이블로는 접속이 불가능합니다.

※가상 네트워크 생성이 자동으로 되지 않는 경우

윈도우 최신 업데이트 또는 윈도우11 부터 자동 생성이 가능해집니다.







데이터용 C type Cable을 서버 와 노트북 다이렉트 연결을 하게 되면

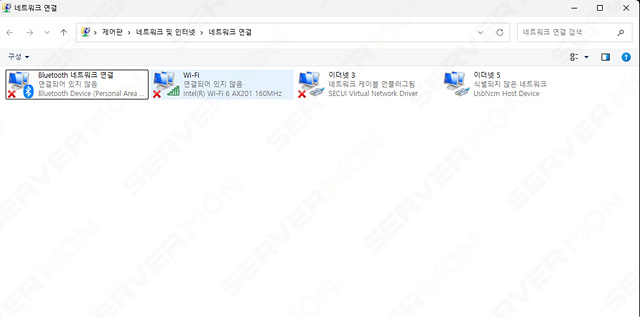

노트북에 가상 네트워크가 생성이 되면서 iLO 접속이 가능해지는 원리입니다.

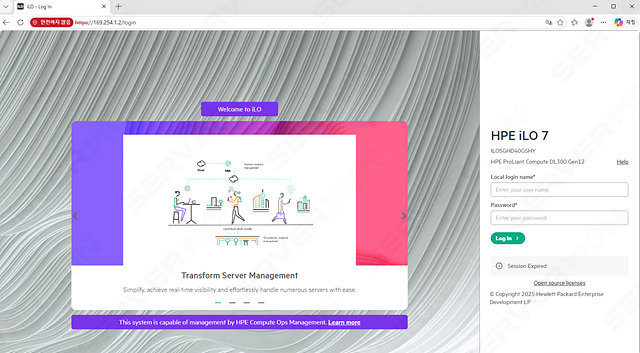

기본 접속 IP는  169.254.1.2 입니다.

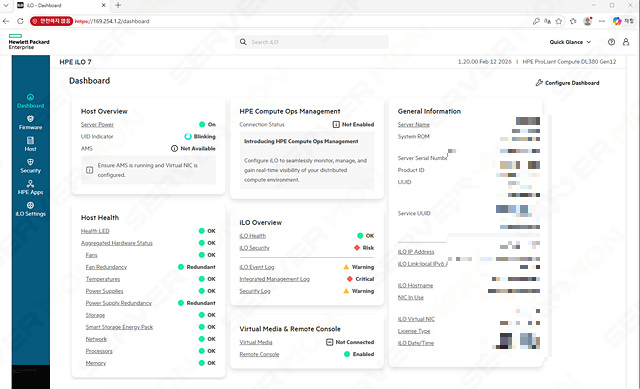

접속 화면



iLO7 Web GUI MGMT 접속에 성공하게 되면

다양한 기능 및 모니터링을 할 수 있게됩니다.



서버 관리자 입장에서 iLO 접속에 대한 방법을 구축한다면

손쉽고 원할한 원격지 서버 관리를 할 수 있게됩니다.



iLO MGMT 속 다양한 기능들의 설명은

다음 포스팅에서 다뤄보도록 하겠습니다.

감사합니다.
