[HPE] DL20 Gen 10 에 Non Hot Plug SSD 장착방법





안녕하세요. 주식회사 서버몬 입니다.



오늘은 Non Hot Plug Drive 서버에 SSD를 변환가이드와 함께 장착하는 방법에 대해 알아보겠습니다.



2.5인치 SSD가 아닌 3.5인치 HDD를 장착하려는 경우 아래 링크글을 참고 부탁 드립니다.

https://servermon.tistory.com/460

[HPE] Non Hot Plug Drive 장착방법





주의사항 (필수 확인)

1. 해당 방법은 정품파트를 사용하는 방법이 아니므로 문제 발생 시 HPE 서비스가 불가할 수 있습니다.

2. 변환가이드는 NHP(Non Hot Plug) 드라이브 케이지에 안정적 고정이 어려워 가급적 사용을 권장하지 않습니다.

3. 상황이 여의치 않고 부득이한 경우에는 이와 같은 방법도 가능하다는 내용으로만 참고 부탁 드립니다.





작업준비

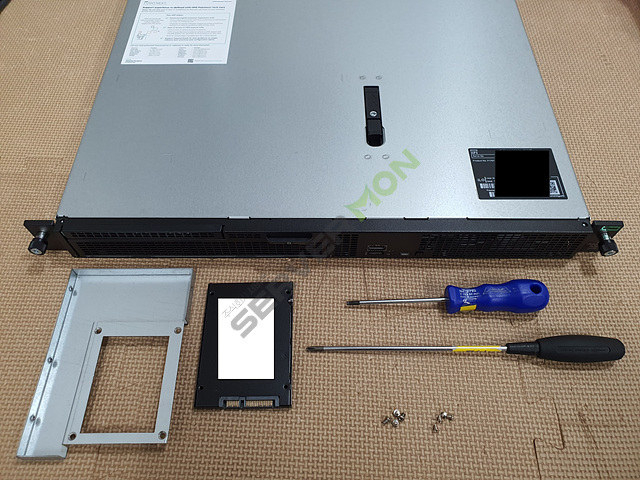

이번 포스팅에 사용할 서버와 디스크 입니다.

서버는 저희 서버몬에서 판매하는 HPE 서버인 P17078-B21이며, SSD는 임의의 256GB SSD 입니다.

해당 장비는 2LFF(2개의 3.5인치 디스크)를 장착할 수 있는 장비입니다.

추가로 변환가이드와 2.5인치용 나사 4개, 3.5인치용 나사 2개가 사용되며

십자드라이버와 T10, T15 사이즈 정도의 별드라이버가 필요합니다.





변환가이드에 SSD 장착

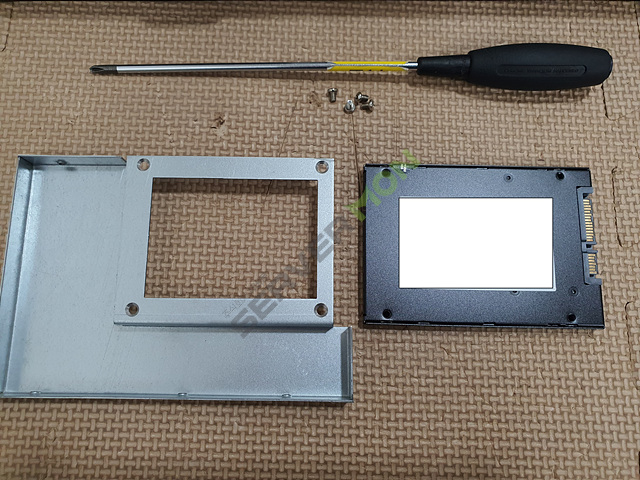

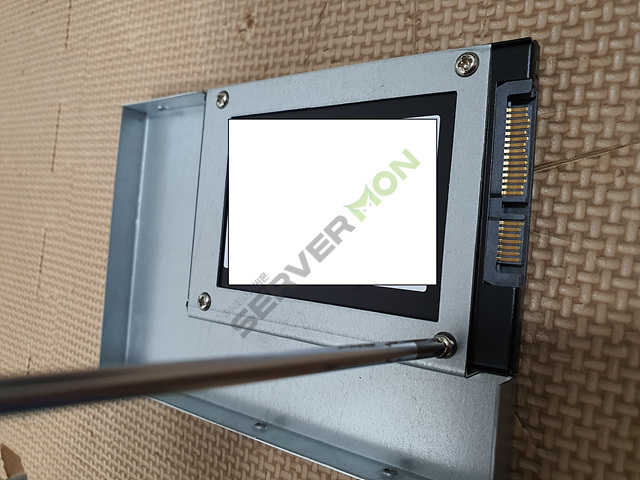

우선 2.5인치용 나사 4개와 십자드라이버로 변환가이드에 SSD를 장착해보겠습니다.



아래 사진과 같이 SSD를 변환가이드의 스크류홀에 맞춰 고정합니다.

(만일 나사 체결이 원활하지 않을 경우 2.5인치용 규격 나사가 맞는지 재확인 필요합니다)





드라이브 케이지 분리 및 SSD 고정

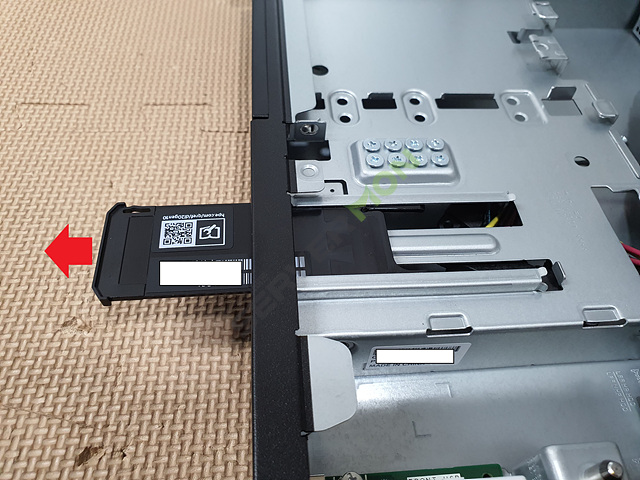

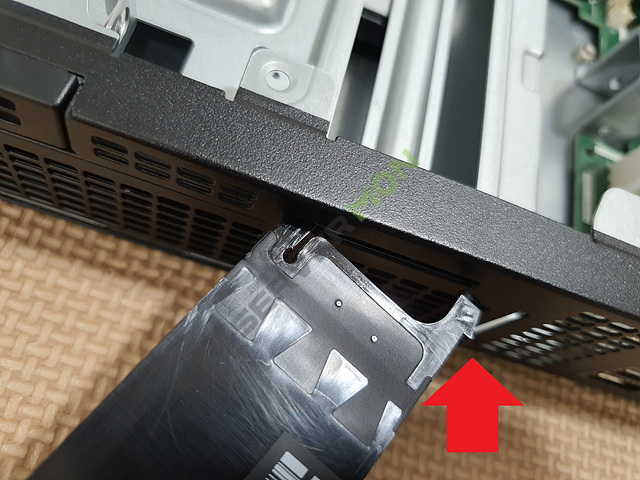

먼저 서버 상판을 연 후, 상단 중앙에 있는 NameTag를 화살표 방향으로 당겨 빼냅니다.

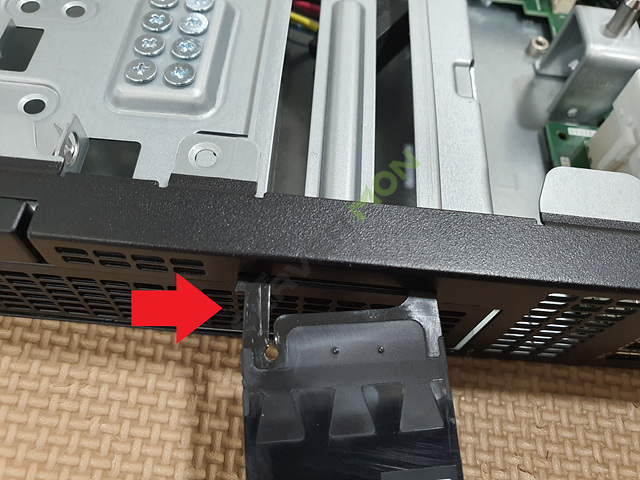

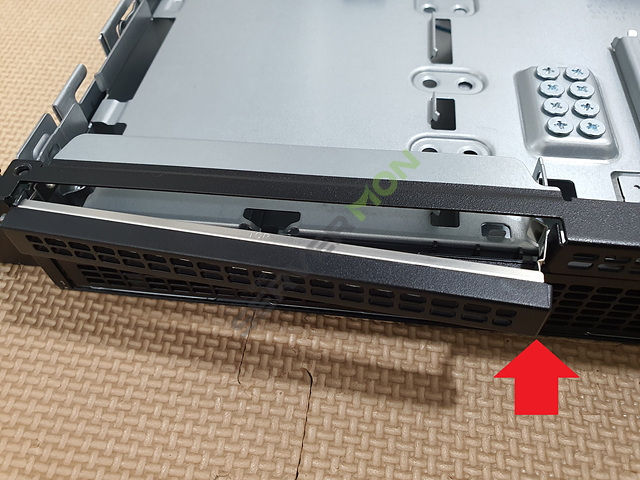

NameTag를 빼다보면 끝부분에 걸릴텐데, 화살표가 가리키는 부분에 약간의 틈이 있습니다.
이 부분을 살짝 눌러 구부린 후 탈착하시면 됩니다.

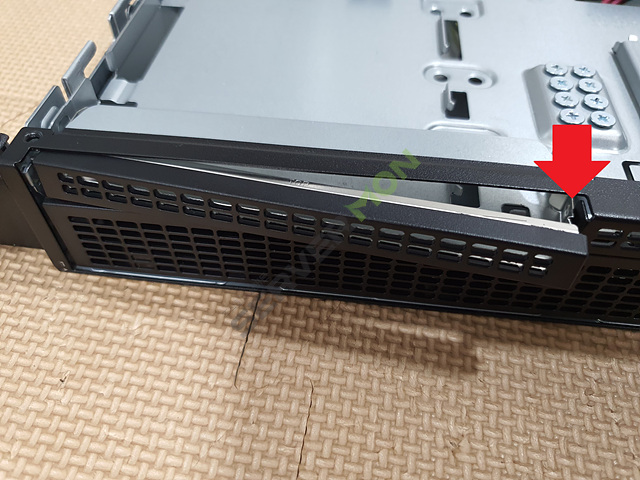

ODD커버는 작업 중 분리되어 분실될 수 있으니 미리 탈착하여 보관하는 방법도 있습니다.

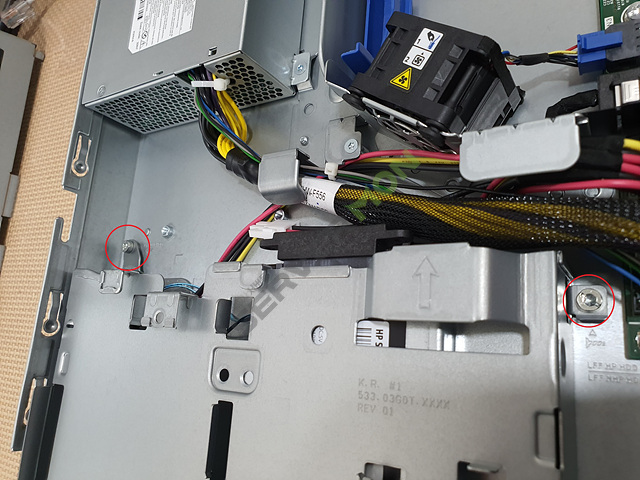

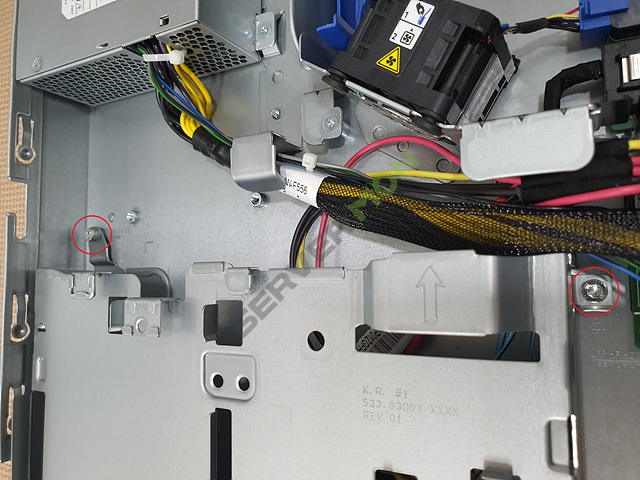

2개의 고정나사를 분리하고



원활한 작업을 위해 케이지 속에 들어있는 케이블를 꺼내줍니다.

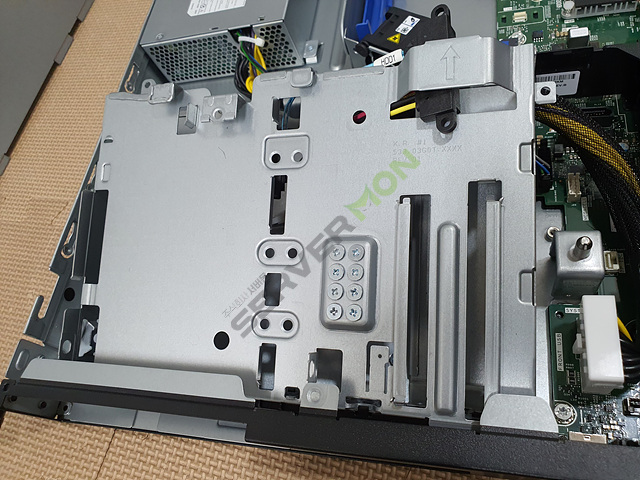

뒤쪽을 들어올려서 드라이브 케이지를 분리합니다.





드라이브 케이지 장착 및 케이블 연결

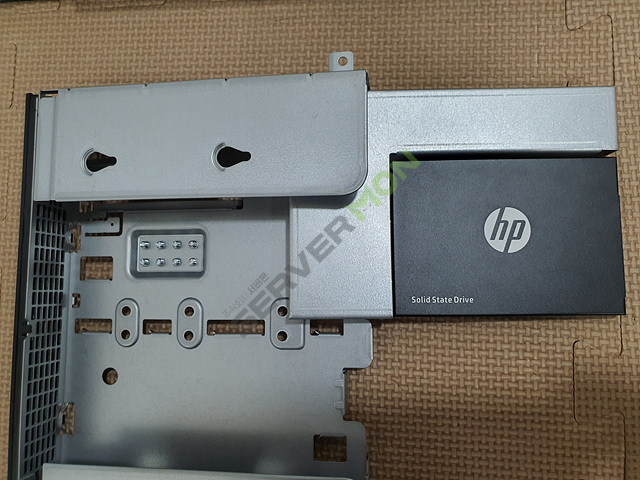

분리한 드라이브 케이지를 뒤집어서 아래 사진과 같이 변환가이드(+SSD)를 집어넣습니다.

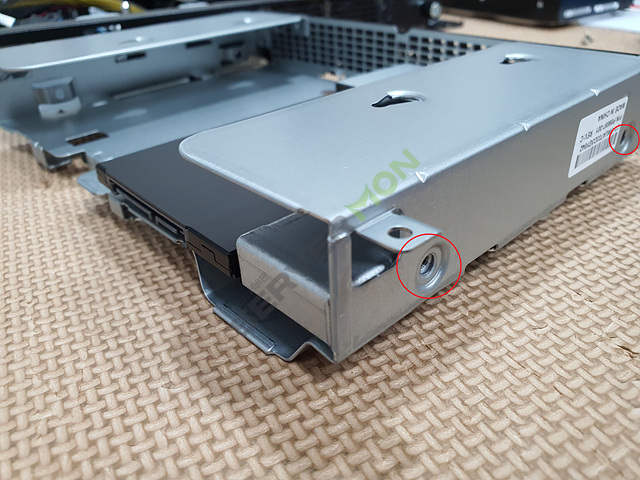

측면 스크류홀을 맞춰주고

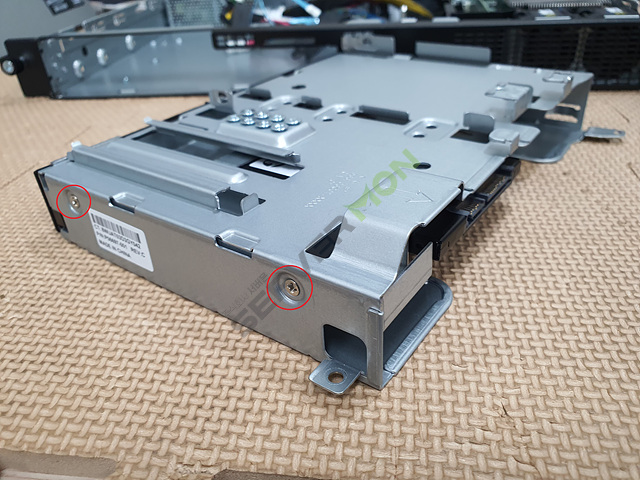

3.5인치용 규격의 나사 2개로 고정합니다.

(간혹 3.5인치 나사가 잘 안들어가는 경우, 2.5인치 나사로 고정 부탁드립니다.)



완벽한 장착을 위해서는 케이지 윗면에도 고정이 필요하나 변환가이드와는 스크류홀이 맞지 않아서

측면 2개의 나사로만 고정하여야 하므로 나사 체결은 단단하게 진행 부탁드립니다.



드라이브 케이지를 다시 서버에 장착하고 고정 나사를 체결합니다.

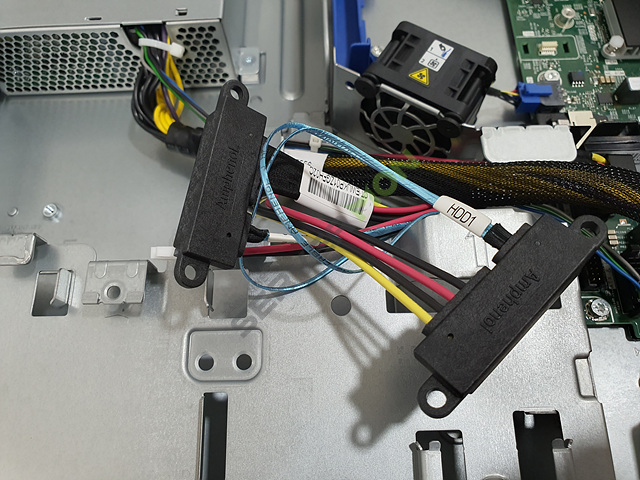

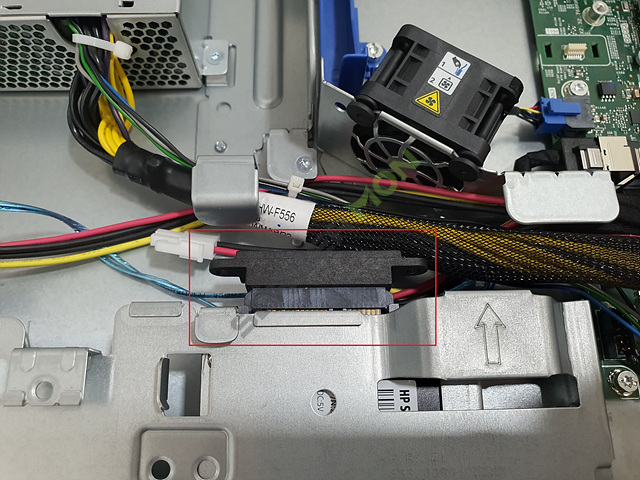

케이블이 2개가 있으며, 각각 'HDD1'과 'HDD2'가 기재되어 있습니다.

이 중 HDD2라고 기재된 케이블을 아래 사진과 같이 연결해줍니다.

(다른 HDD가 없으므로 순서상 HDD1 위치에 장착 및 HDD1 케이블 연결이 정상적이나

드라이브 케이지 내 HDD1 위치에 장착할 경우 케이블을 뒤집어 연결 필요하여 커넥터 손상 등의

위험이 있으므로 HDD2 위치 및 HDD2 케이블로 연결해줍니다)





탈착했던 ODD 커버를 장착하고



NameTag도 넣은 후



서버 상판을 덮고 전원을 연결합니다.





SSD 인식 확인

전원버튼을 눌러 부팅을 시켜줍니다.

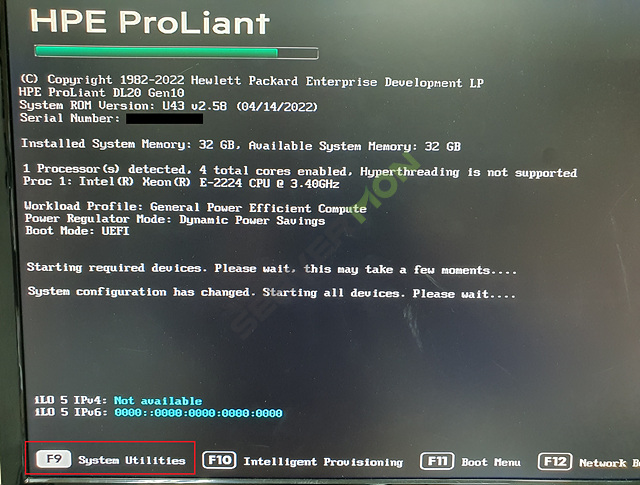

그 후 F9키를 눌러 System Utilities로 진입합니다.

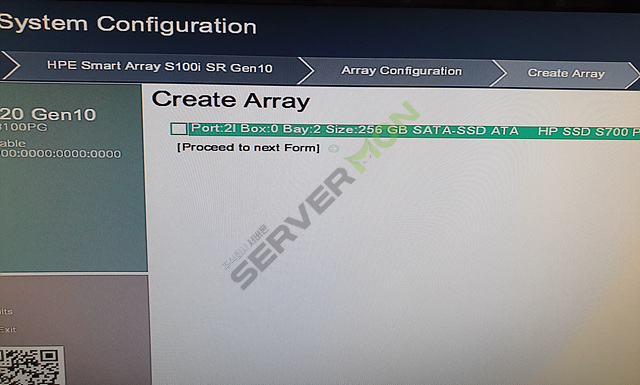

사진과 같이 System Configuration > RAID Controller > Array Configuration > Create Array 등의

화면에서 장착한 SSD가 정상적으로 인식되는지 확인합니다.



마치며

이번시간에는 Non Hot Plug SSD를 장착하는 방법에 대하여 알아보았습니다.



HPE 정품파트를 이용한 작업이 아니므로 상단에 기재한 주의사항을 다시 한번 참고 부탁드리며 포스팅을 마치겠습니다.
