[HPE] ML30 Gen 10 Plus 에 Non Hot Plug Drive 장착방법



안녕하세요. 주식회사 서버몬 입니다.

이번시간에는 타워형 HPE 서버인 ML30 Gen 10 Plus 에 Non Hot Plug Drive 장착하는 방법에 대하여 알아보겠습니다.



DL20 Gen 10 에서 Non Hot Plug Drive 장착하는 방법은 기존에 작성된 글이 있으니 아래 링크를 참고해주세요.

https://servermon.tistory.com/460

[HPE] Non Hot Plug Drive 장착방법





Non Hot Plug Drive란?

Non Hot Plug Drive란?
일반적으로 서버에 장착하는 디스크는 Hot Plug라하여 서버에 전원이 들어온 상태에서도 장치를 연결 또는 분리할 수 있는 디스크를 장착합니다.
앞에 Non이라는 문구가 붙은 만큼 디스크를 장착하거나 분리하려면 서버에 전원을 끄고 작업해야합니다.





작업준비

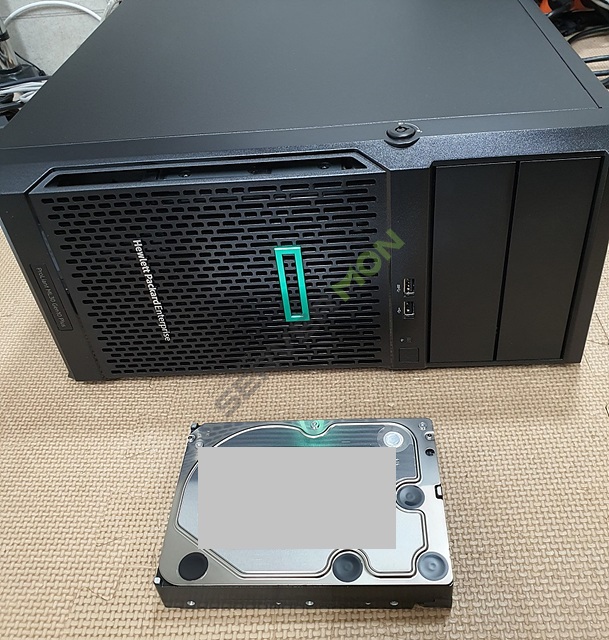

이번 포스팅에 사용할 서버와 디스크 입니다.
서버는 저희 서버몬에서 판매하는 타워형 HPE 서버인 P44718-371이며, 디스크는 임의의 1TB디스크 입니다.
해당 장비는 4LFF(4개의 3.5inch 디스크)를 장착할 수 있는 장비입니다.

추가로 T10, T15 사이즈의 별드라이버가 필요합니다.





드라이브 케이지 분리

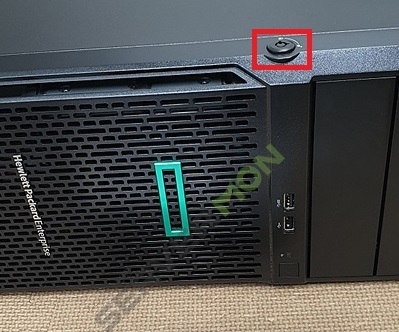

우선 전면 커버를 분리합니다.

최초 분리 시 서버 후면에 동봉된 열쇠로 잠금 해제를 해야 합니다.



전면 커버 분리 후 본체를 세우면 아래 쪽에 드라이브 케이지가 보입니다.

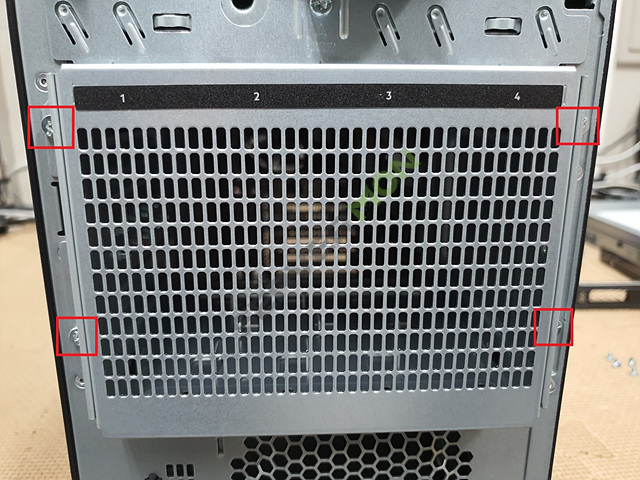

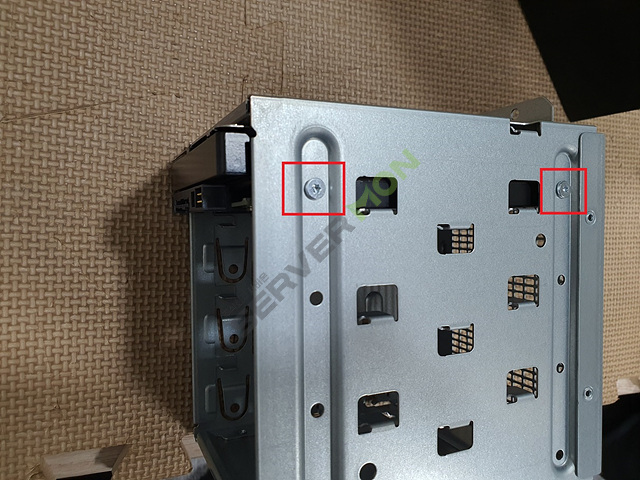

좌측 2개, 우측 2개에 있는 별나사를 풀어줍니다.



별나사를 모두 풀어준 후 드라이브 케이지를 앞으로 당기면 분리가 가능합니다.

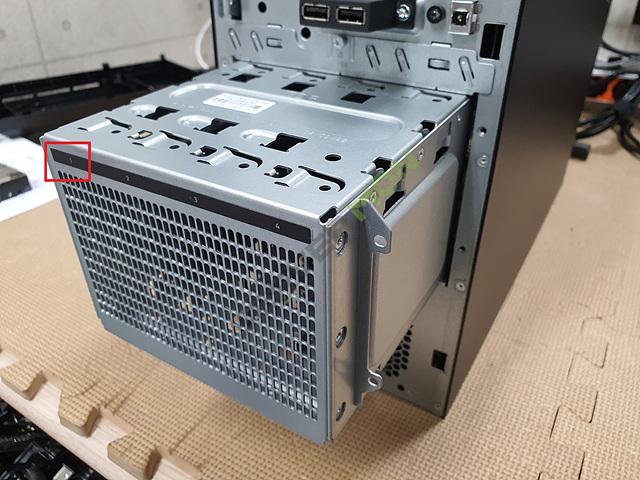

완전히 분리하기 전에 드라이브 번호를 확인해두면 좋습니다.(1~4)





HDD 장착

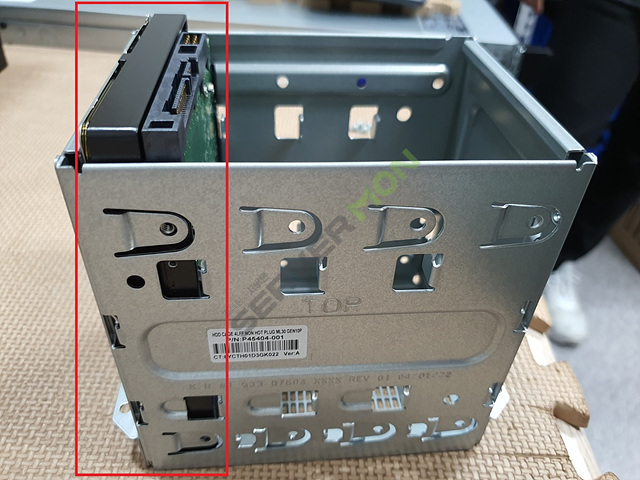

분리한 드라이브 케이지 1번에 HDD를 사진과 같이 집어넣습니다.

양쪽 나사 구멍에 맞추고 연결 부위가 밖으로 나오도록 합니다.

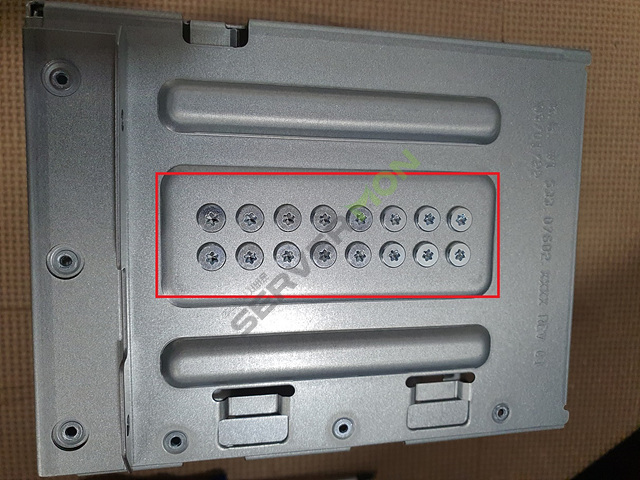

HDD 장착에 사용하는 별나사는 드라이브 케이지 좌측면에 있는 별나사를 사용합니다.

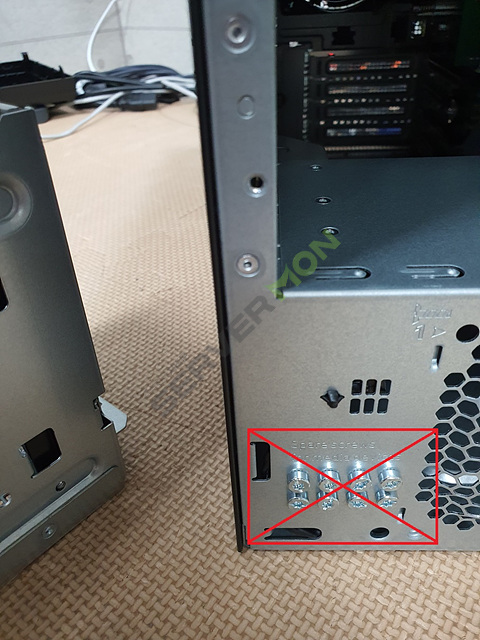

본체 전면 드라이브 케이지 하단부에 또 다른 별나사가 있는데 해당 별나사는 ODD용으로

사이즈가 맞지 않으므로 사용하지 않습니다.

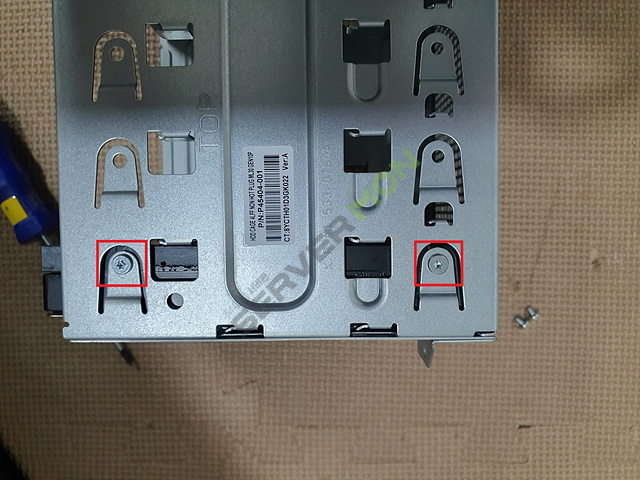

좌측 2개, 우측 2개의 별나사로 HDD를 고정해줍니다.

(HDD의 완전한 고정이 안될 경우 소음 발생 등 문제가 발생할 수 있습니다.)



HDD 장착이 완료된 드라이브 케이지를 본체에 다시 장착합니다.

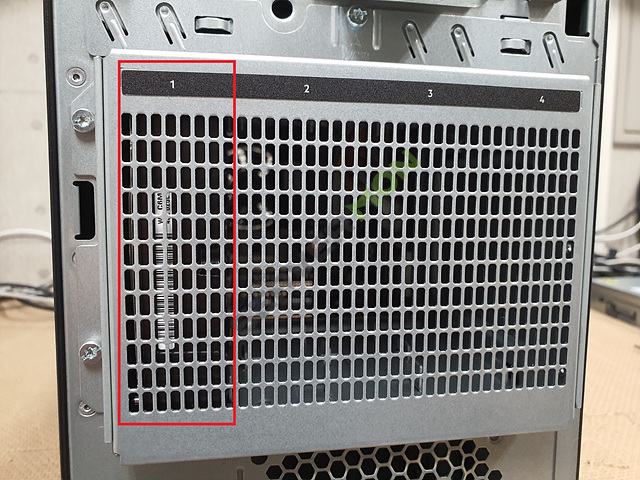

장착 후 사진과 같이 1번 위치에 HDD가 보입니다.





케이블 작업

이제 다시 본체를 눕힌 후 옆면 커버를 분리합니다.

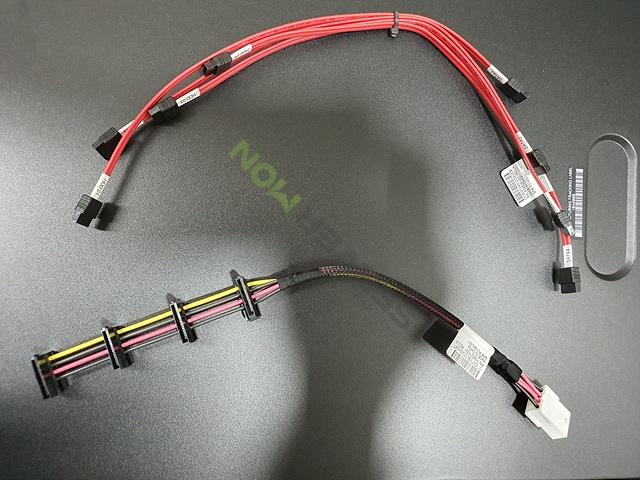

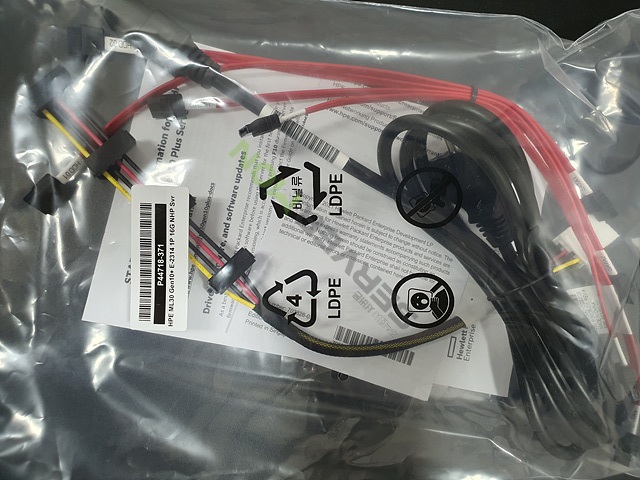

HDD 연결에 사용할 케이블은 서버 박스에 동봉되어 있습니다.



이 중 파워케이블과 1번 SATA케이블만 사용합니다.



파워케이블은 1개로 최대 4개의 HDD까지 연결 가능하도록 되어있고 SATA케이블은

HDD 1개당 1개의 케이블로 연결하도록 되어있습니다.

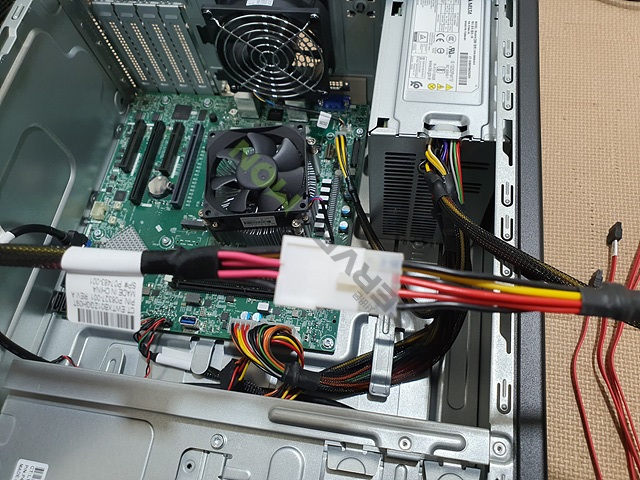

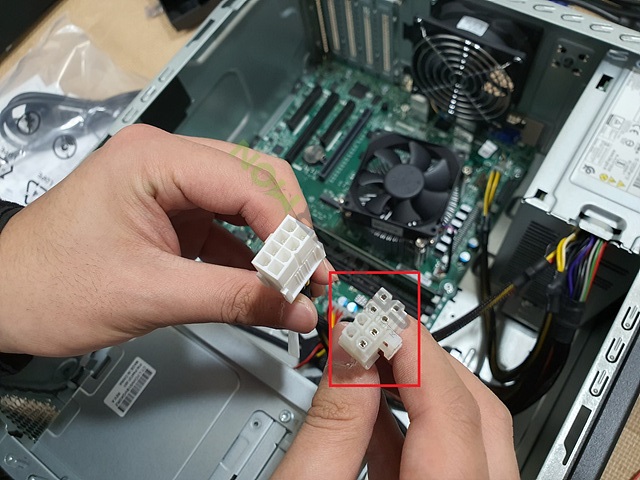

먼저 파워케이블은 서버 내 파워에서 나온 8핀 전원 공급 케이블과 연결합니다.

방향에 맞게 연결해줍니다.

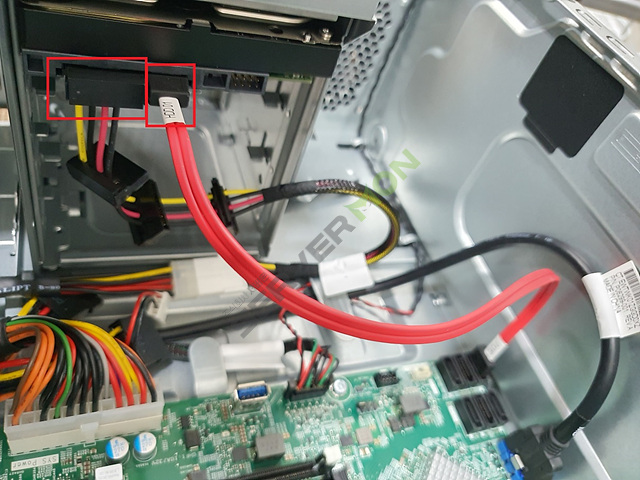

아래 사진과 같이 HDD에 전원케이블을 연결하고 SATA 케이블(HDD01방향)도 연결해줍니다.

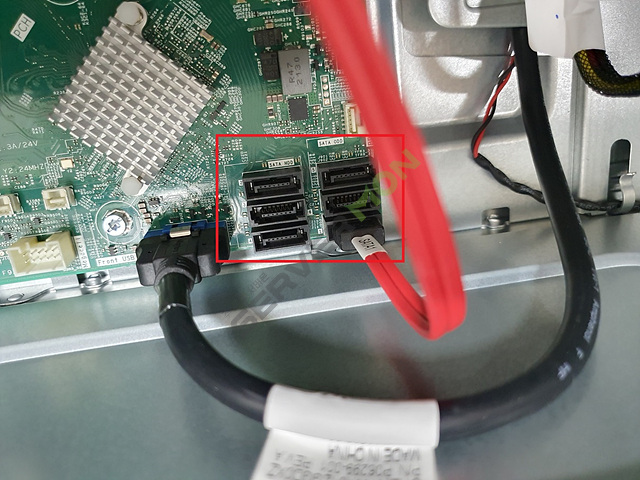

SATA 케이블의 다른 한쪽(SATA1 방향)은 메인보드의 SATA 포트에 연결합니다.

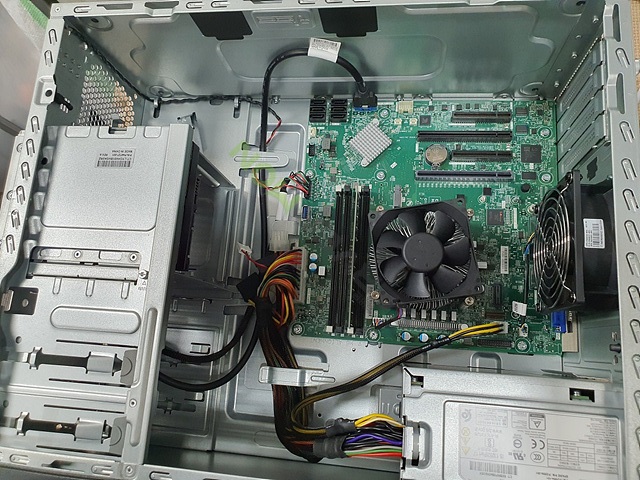

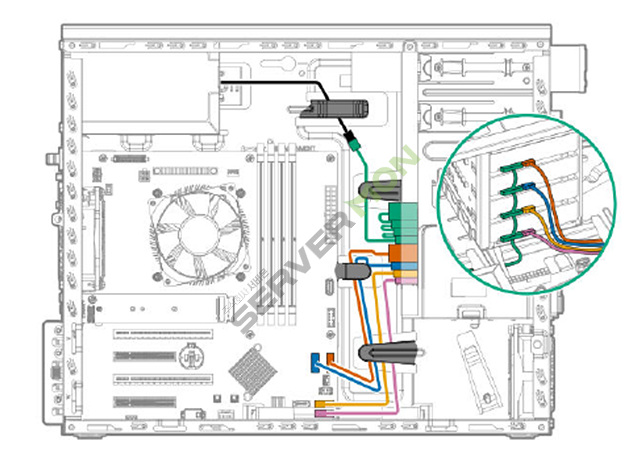

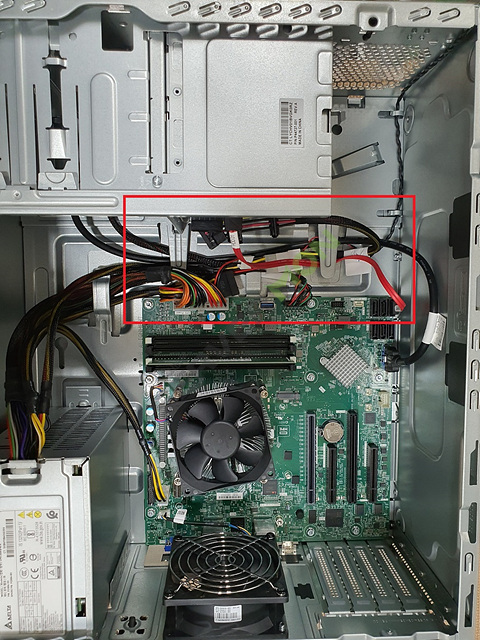

아래 사진과 같이 케이블을 정리해주시면 좋습니다.

케이블 정리 후 옆면 커버와 전면 커버를 장착하고 전원 코드를 연결합니다.



HDD 인식 확인

전원버튼을 눌러 부팅을 시켜줍니다.

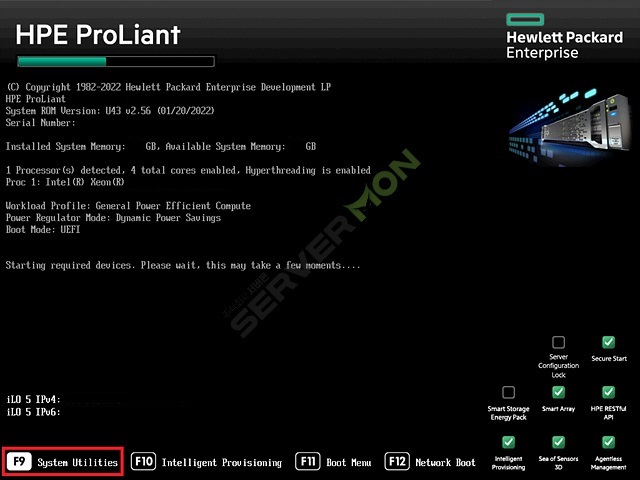

그 후 F9키를 눌러 System Utilities로 진입합니다.

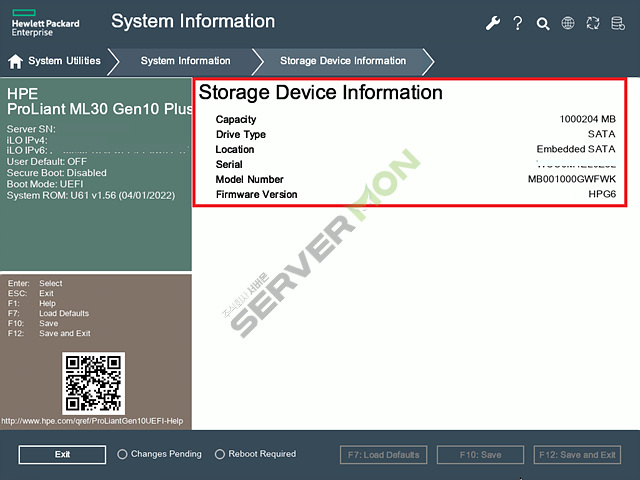

아래 사진과 같이 System Information > Storage Device Information 으로 진입하여

장착한 1TB HDD 가 정상적으로 인식되었는지 확인 부탁드립니다.



참고로 ML30 Gen 10 Plus의 경우 VROC를 사용하여 Smart Storage Administrator에서는

확인이 불가능하므로 System Utilities로 확인하여야 합니다.





마치며

이번시간에는 Non Hot Plug Drive 장착하는 방법에 대하여 알아보았습니다.



언뜻보면 어렵게 생각될 수 있지만 본 글을 참고하여 차근차근 진행한다면 누구나 쉽게 Non Hot Plug Drive 장착이 가능할 것입니다.



Hot Plug와 달리 Non Hot Plug Drive는 디스크를 장착하거나 분리하려면 반드시 서버의 전원을 끄고 작업해야 한다는 주의사항을 다시 한번 말씀드리며 포스팅을 마치겠습니다.



읽어주신 모든 분들께 감사드리며 항상 좀 더 유용한 주제로 손쉽게 정리된 내용을 보여드릴 수 있도록 노력하겠습니다.



이상 [세상 모든 서버를 사랑하는 몬스터!] 서버몬이었습니다. 감사합니다.
