[HPE] ML30 Gen 10 Plus 에 ODD 장착방법

안녕하세요. 주식회사 서버몬 입니다.

이번에는 HPE ML30 Gen 10 Plus 모델에 ODD 장착하는 방법에 대하여 알아보겠습니다.



우선 ODD장착에 꼭 필요한 준비물을 먼저 살펴보겠습니다.

1. HPE ML30 Gen 10 Plus Server

2. HPE ML30 Gen10 Slim ODD Enablement Kit

3. HPE 9.5mm SATA DVD-RW Jb Gen9 Kit 또는 HPE 9.5mm SATA DVD-ROM Jb Gen9 Kit



본 컨텐츠 제작에 사용된 서버와 옵션Part는 모두 현재 저희 서버몬에서 판매중인 모델 입니다. 구매를 희망하시는 분들은 문의 주세요!





옵션 결합



작업의 순서는 HPE 9.5mm SATA DVD-RW Jb Gen9 Kit 과 HPE ML30 Gen10 Slim ODD Enablement Kit 을 결합 후 서버에 장착하는 순서로 진행 됩니다.



작업에 필요한 옵션 사진입니다.

왼쪽이 HPE 9.5mm SATA DVD-RW Jb Gen9 Kit,

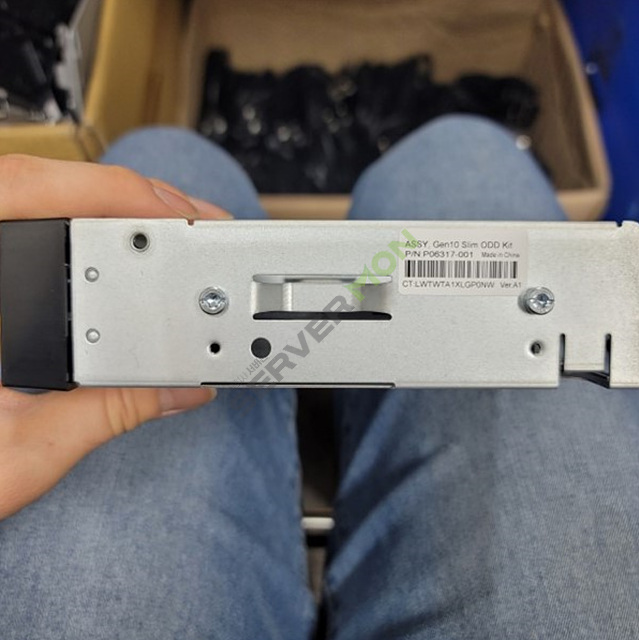

오른쪽이 HPE ML30 Gen10 Slim ODD Enablement Kit 입니다.

HPE ML30 Gen10 Slim ODD Enablement Kit 은 기본 구성품으로 ODD 고정용 나사2개와 SATA&전원케이블1개가 같이 동봉되어 있습니다. 이것은 분실시 작업이 불가하므로 작업전에 반드시 체크 해주시기 바랍니다.



모든 구성품이 있는걸 확인하셨다면 그 다음 작업으로 넘어가겠습니다.

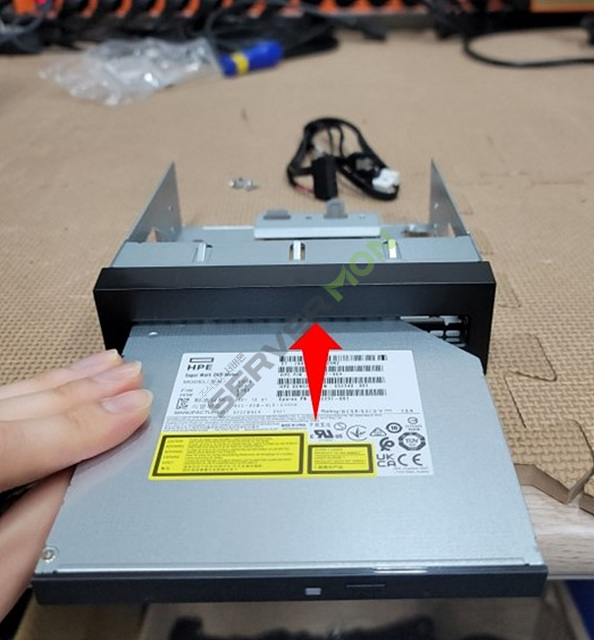

위 사진을 참고하여 HPE ML30 Gen10 Slim ODD Enablement Kit 에 HPE 9.5mm SATA DVD-RW Jb Gen9 Kit 를 끼워줍니다.

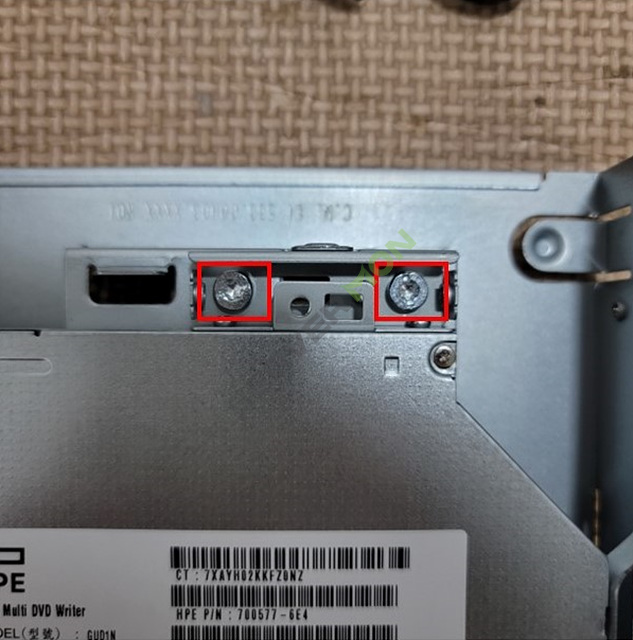

결합이 완료되면 위 사진과 같은 모습이 되는데 아직 ODD 고정용 나사를 조이지 않았기때문에 HPE 9.5mm SATA DVD-RW Jb Gen9 Kit이 앞뒤로 흔들거릴수 있습니다. 이때 빨간네모로 표시된 부분에 ODD 고정용 나사2개를 조여 HPE 9.5mm SATA DVD-RW Jb Gen9 Kit 을 움직이지 않게 해줍니다.



위 사진은 나사로 완전하게 고정된 모습입니다.

이제 결합 된 HPE 9.5mm SATA DVD-RW Jb Gen9 Kit 과 HPE ML30 Gen10 Slim ODD Enablement Kit 을 뒤집어서 후면을 살펴보겠습니다.

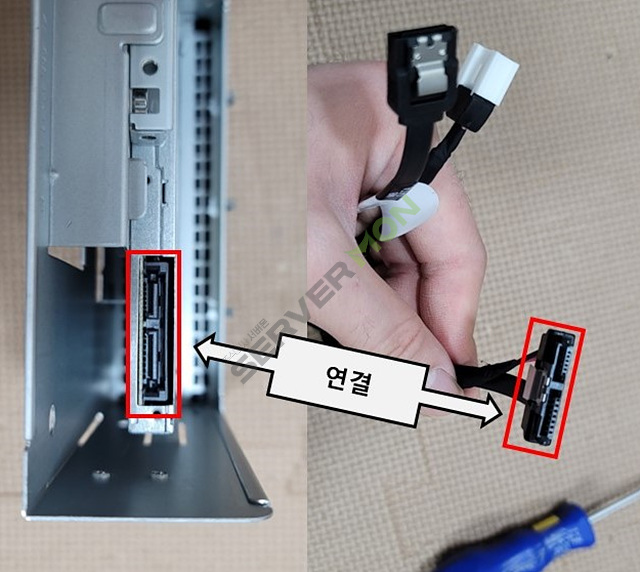

후면을 보면 사진에 빨간네모로 표시한 부분과 똑같은 부분을 볼 수 있습니다 이곳에 SATA&전원케이블을 연결합니다.

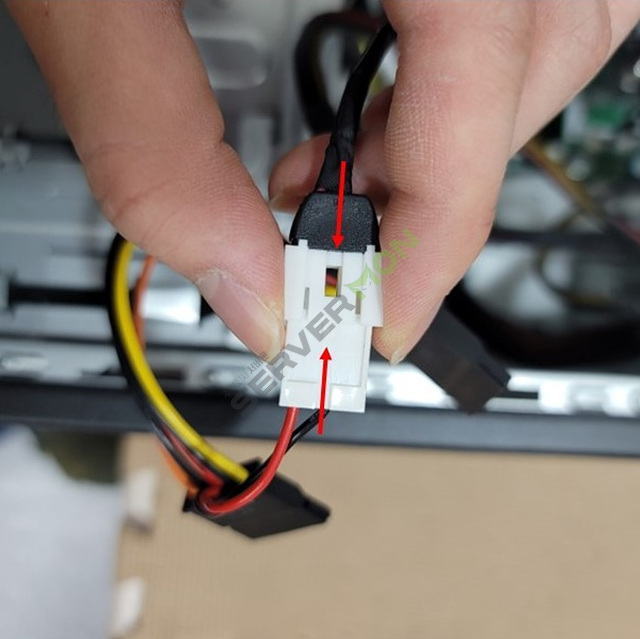

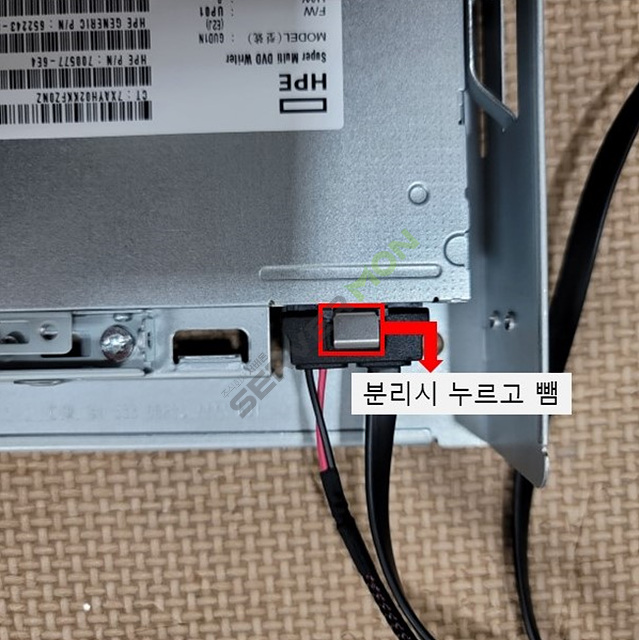

SATA&전원케이블 연결이 완료되면 위 사진과 같은 상태가 됩니다. 혹시라도 잘못 결합되었거나 케이블 분리가 필요한 경우 사진상 빨간네모로 표시된 부분을 누르고 케이블을 당겨서 제거해 주면 됩니다.





서버에 장착



이제 서버에 결합 된 HPE 9.5mm SATA DVD-RW Jb Gen9 Kit 과 HPE ML30 Gen10 Slim ODD Enablement Kit 을 장착해보겠습니다.

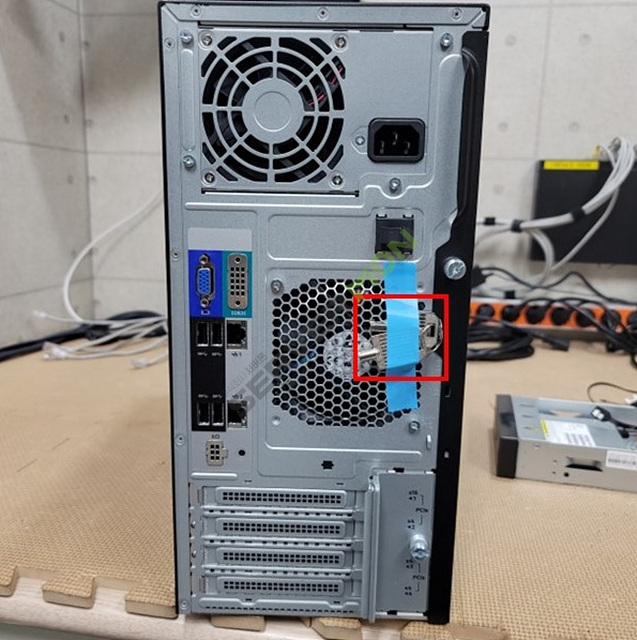

우선 서버의 후면부에서 열쇠를 챙겨줍니다.

위 사진을 참고하시면 열쇠가 어디에 있는지 쉽게 찾으실수 있습니다.

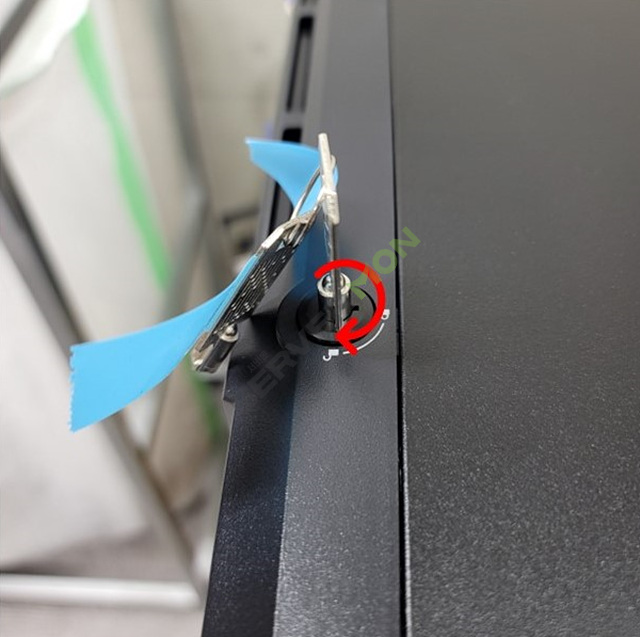

이제 열쇠로 전면부패널을 열어줍니다. 전면부패널의 왼쪽측면을 보면 열쇠구멍을 찾을 수 있는데 이곳에 열쇠를 끼워 돌려주면 됩니다.



사진을 참고하여 전면부 패널의 잠금을 풀어주시면 됩니다.

이후 다시 서버의 후면으로 돌아오면 아래 사진과 같은 부분을 찾을수 있습니다.

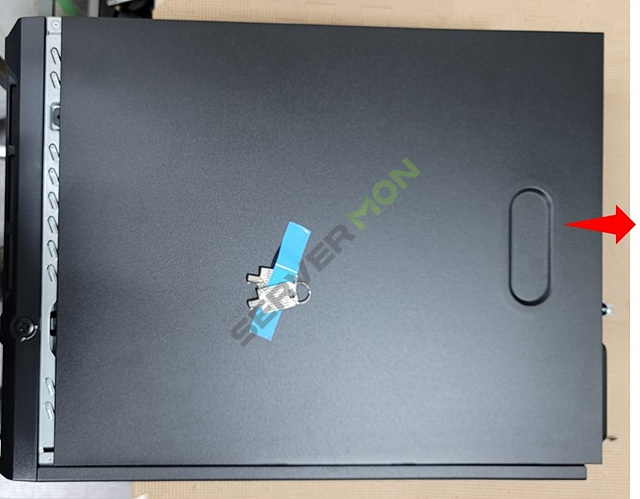

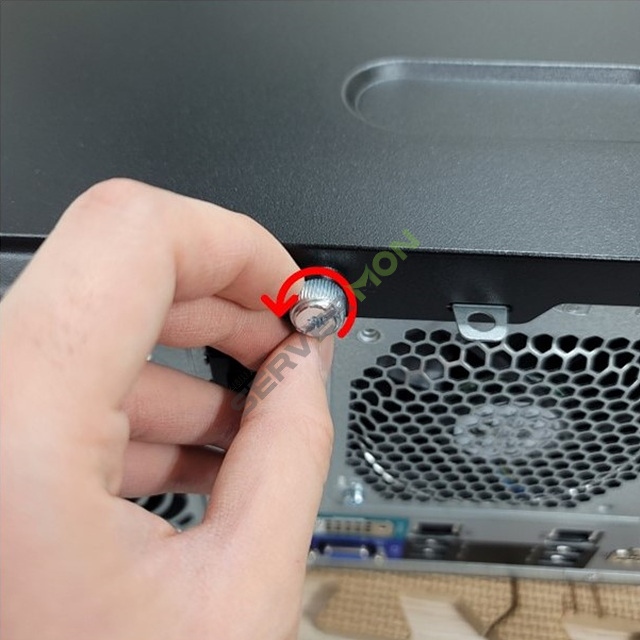

마찮가지로 사진에 표시된 방향을 참고하시어 나사를 풀어줍니다.

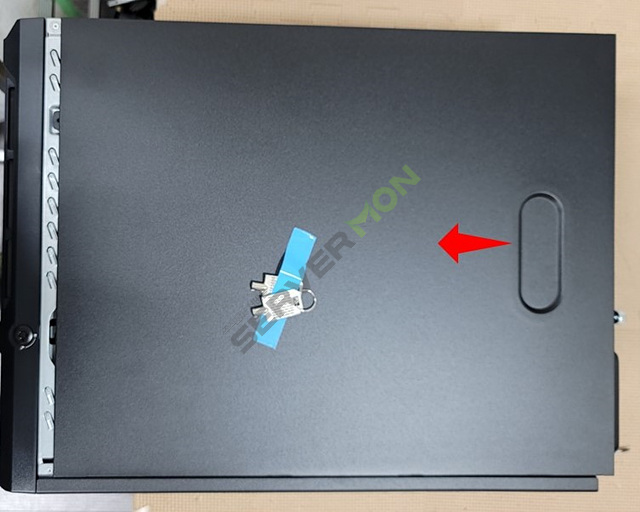

나사가 다 풀리면 아래사진을 참고하시어 서버뚜껑을 완전히 열어줍니다.

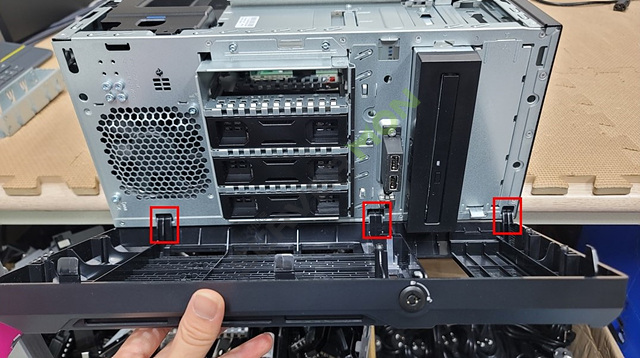

이후 서버의 전면부 패널도 열어줍니다.

전면패널이 제거 되면 아래의 사진과 같은 모습을 볼수 있습니다.

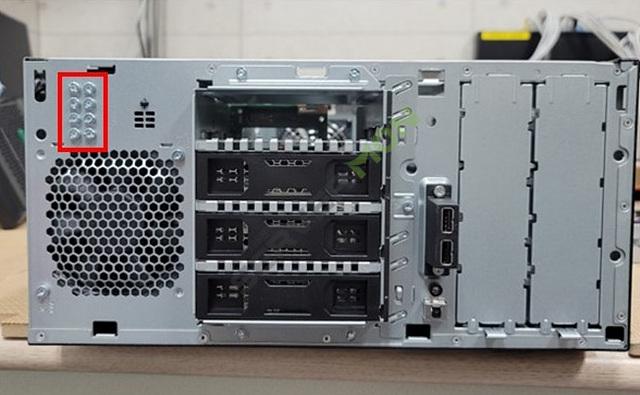

빨간네모로 표시한 부분이 HPE ML30 Gen10 Slim ODD Enablement Kit 장착에 필요한 나사입니다.

HPE ML30 Gen 10 Plus Server는 최대 2개의 ODD가 장착 가능하며 ODD 1개당 나사4개가 필요합니다.

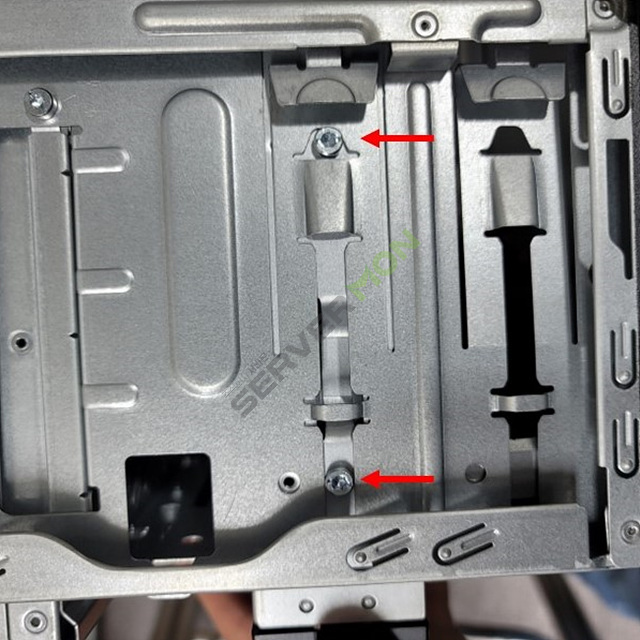

측면을 보면 한쪽당 2개씩 나사 결합하는 구멍이 있습니다. 양쪽으로 총 4개의 구멍에 나사를 끼워줍니다. 위 사진을 참고하면 됩니다.

위 사진과 같이 나사가 모두 끼워졌으면 다음단계로 넘어가겠습니다.

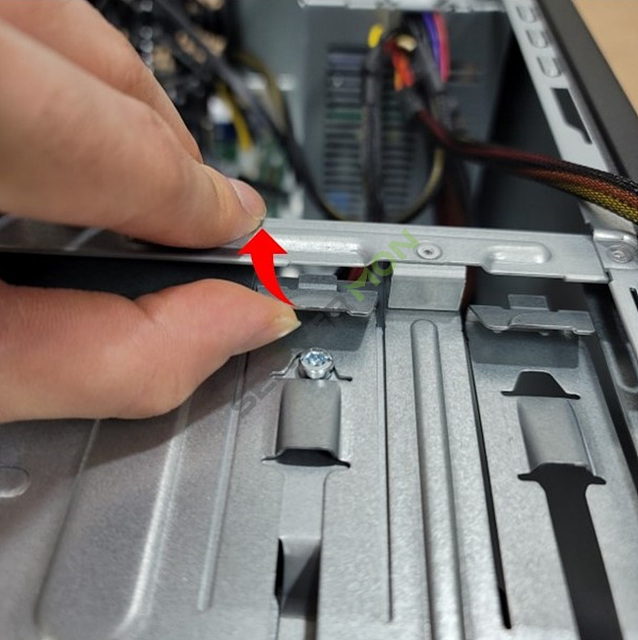

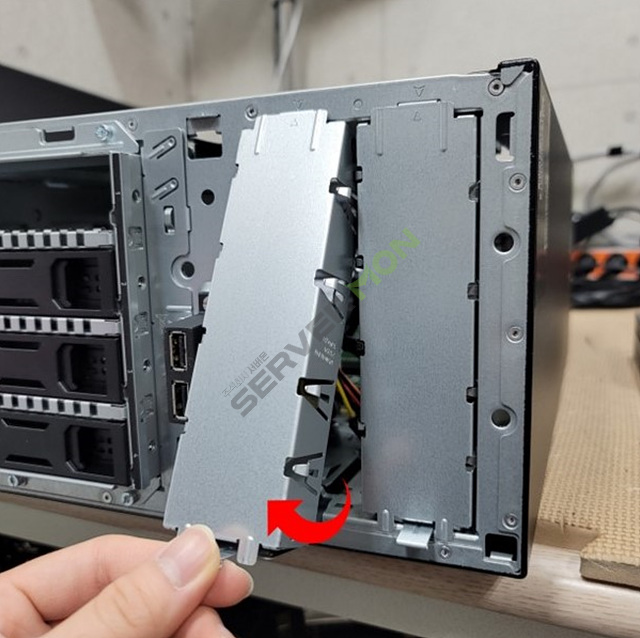

HPE ML30 Gen10 Slim ODD Enablement Kit이 장착 될 자리를 막고있는 브라켓을 제거합니다.

위 사진을 참고하면 쉽게 제거하실수 있습니다.

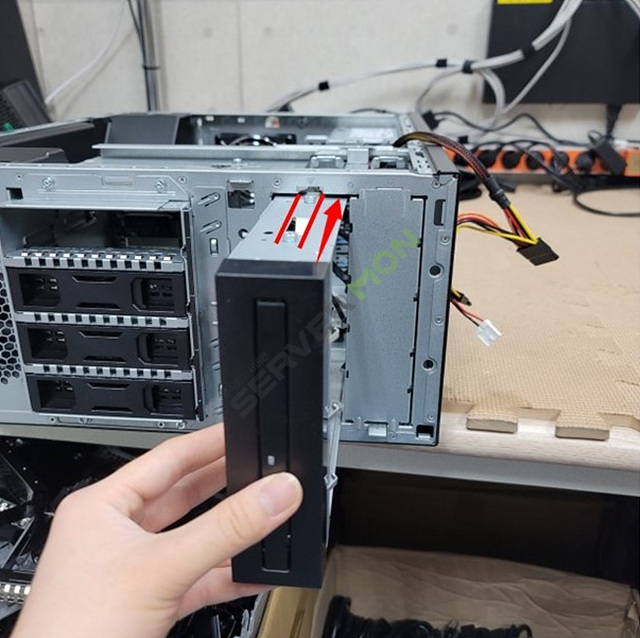

브라켓 제거 후 아래의 사진을 참고하여 HPE ML30 Gen10 Slim ODD Enablement Kit을 끼워줍니다.

위 사진에서 빨간 화살표로 표시된 위치까지 나사가 위치할수 있도록 장착해주면 됩니다.

혹시 잘못 장착되었거나 이미 장착된 HPE ML30 Gen10 Slim ODD Enablement Kit 분리가 필요하다면 위 사진 참고해 주세요. 표시된 부분을 살짝 들어올리고 HPE ML30 Gen10 Slim ODD Enablement Kit 앞부분을 땡겨서 다시 분리 할 수 있습니다.



장착이 완료되 모습 입니다. 이제 내부적으로 전원과 SATA케이블을 연결하겠습니다.





케이블 연결

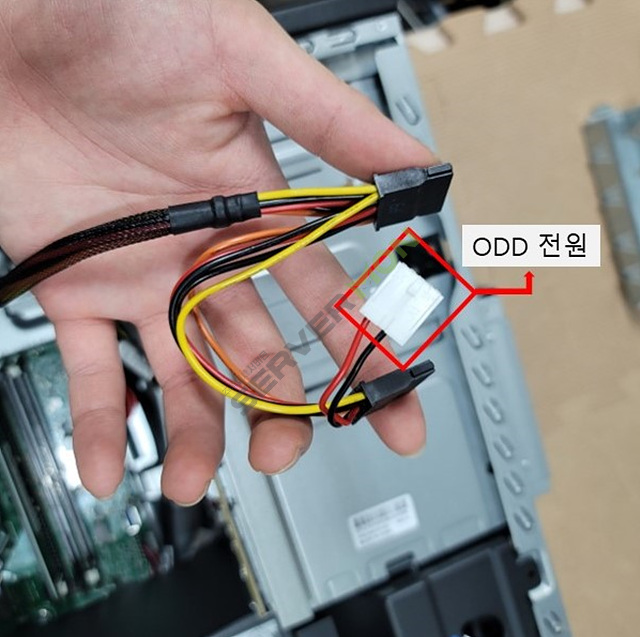

서버의 파워서플라이에서 나오는 전원케이블 중 위 사진속의 케이블이 1개 있습니다.

이 전원케이블을 HPE ML30 Gen10 Slim ODD Enablement Kit의 구성품 케이블과 연결 해줍니다.

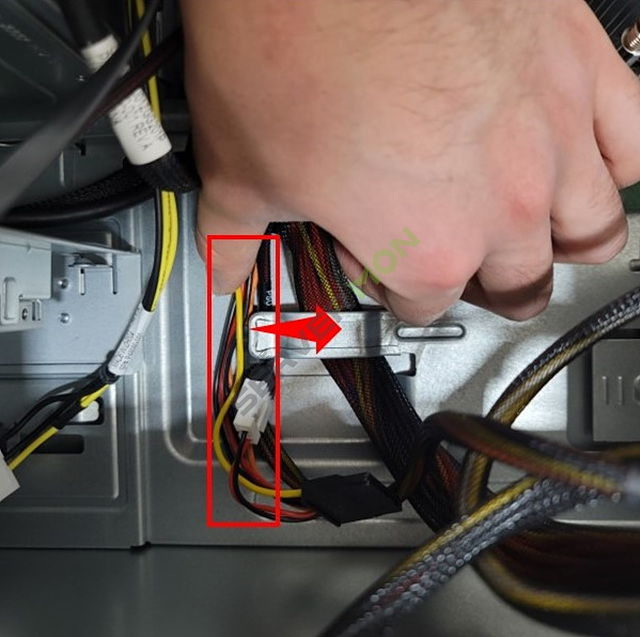

사진속 화살표처럼 전원케이블 연결을 해주면 됩니다.

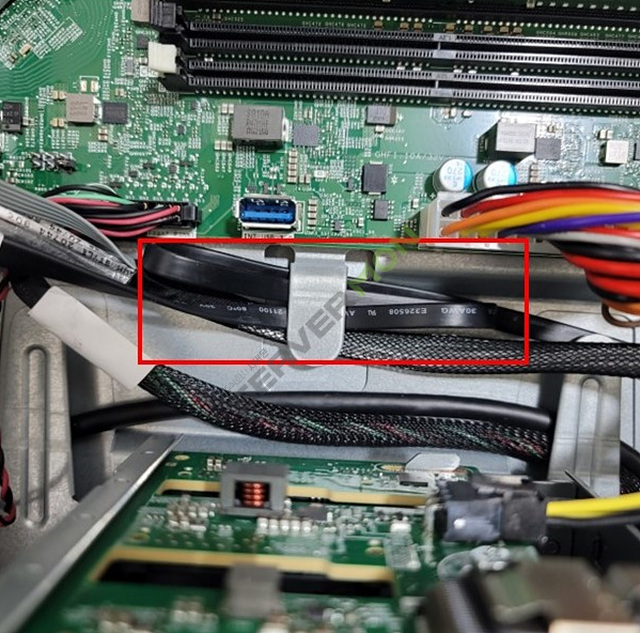

연결된 전원케이블은 서버 내 다른부품들의 간섭을 막기위해 정리해주어야 합니다.

케이블 정리가 되었으면 이제 SATA케이블 연결 할 차례입니다.

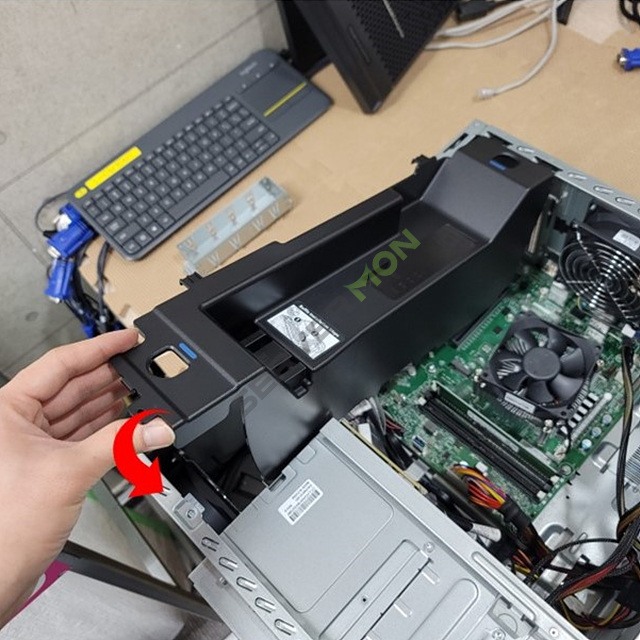

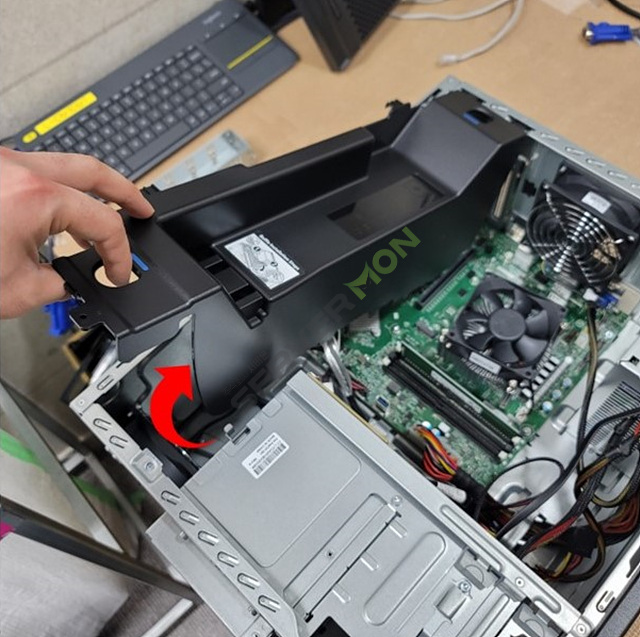

사진처럼 air baffle를 들어올립니다.

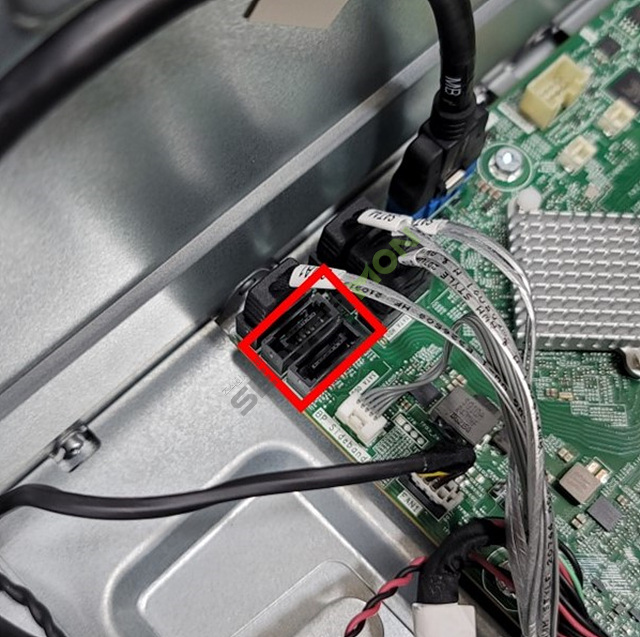

메인보드의 SATA Port를 발견할 수 있습니다. 빨간네모로 표시한 부분이 ODD의 SATA케이블을 연결할 위치 입니다.

사진처럼 SATA케이블을 메인보드와 연결하고 서버 내 다른부품들과 간섭이 일어나지 않도록 케이블 정리를 해줍니다.



케이블 정리가 완료 되었으면 제거했던 air baffle를 다시 장착 해줍니다.

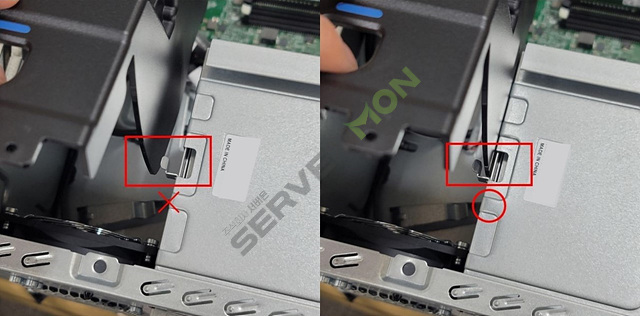

air baffle를 장착할 때 주의할 점이 있습니다.

첫번째 사진처럼 장착시 정상적인 결합이 되지 않으며 air baffle의 파손이 발생하므로 주의해야 합니다.



이제 마지막으로 전면패널에서 ODD 자리를 막고있는 커버만 제거하면 모든 작업이 끝납니다.

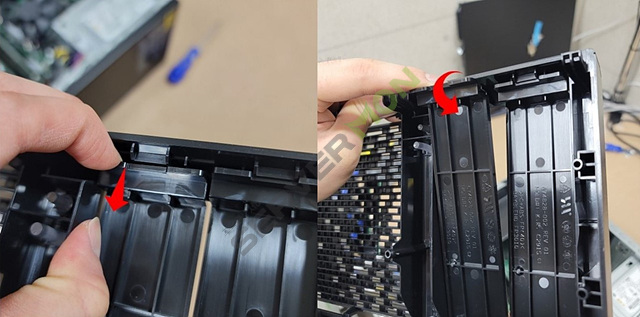

처음 전면부 패널은 사진속 모습처럼 커버로 막혀있습니다. 커버는 위 아래 독립적으로 제거가 가능합니다.

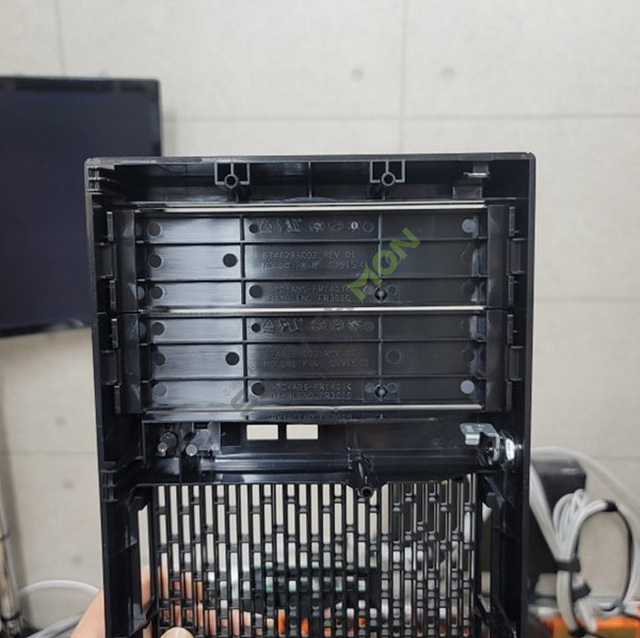

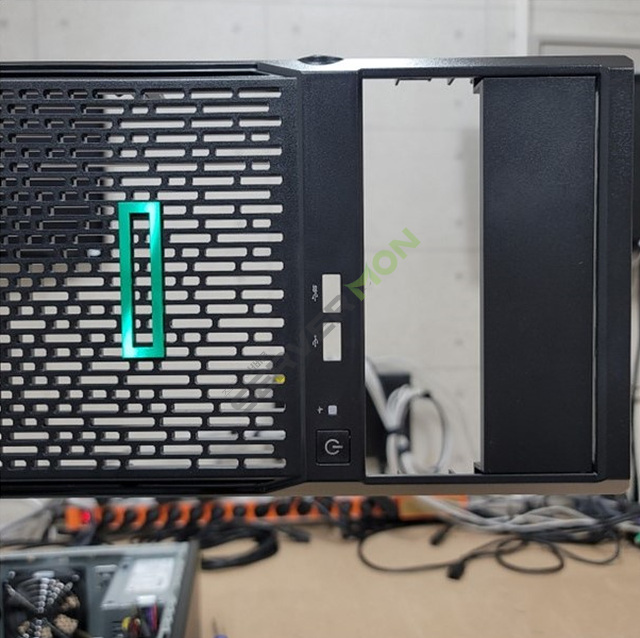

사진을 참고하여 커버를 제거하면 아래사진과 같은 모습의 전면부 패널을 볼 수 있습니다.

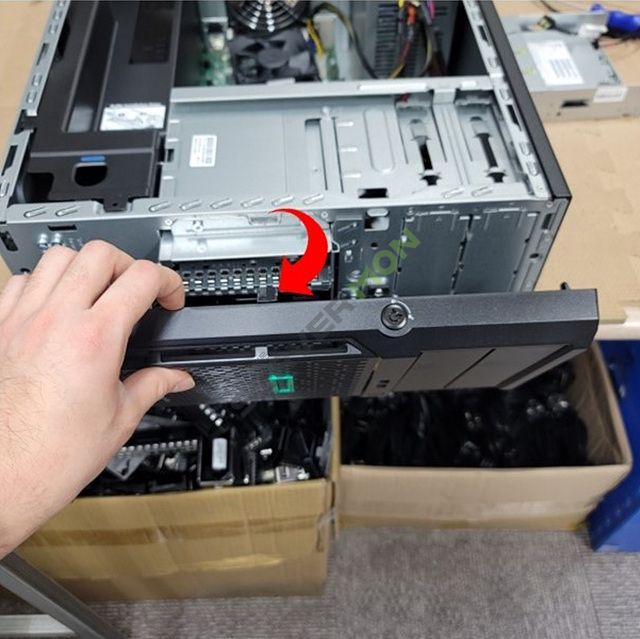

전면패널 장착시 사진속 빨간네모 표시한 부분을 제일먼저 끼워줘야 합니다.

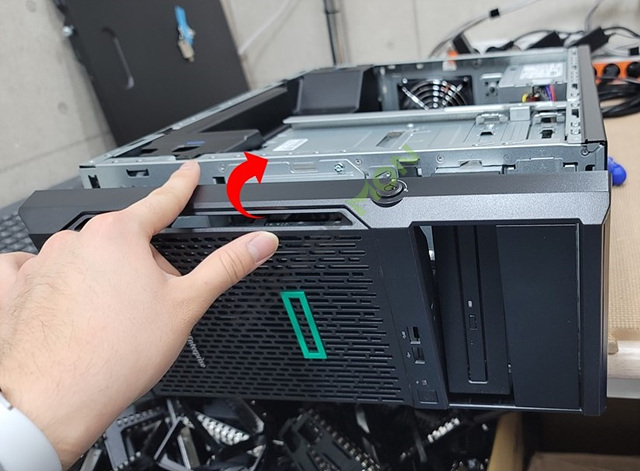

그러면 사진처럼 매우 쉽게 장착이 가능합니다.

패널장착이 끝나면 서버의 뚜껑을 닫아줍니다.

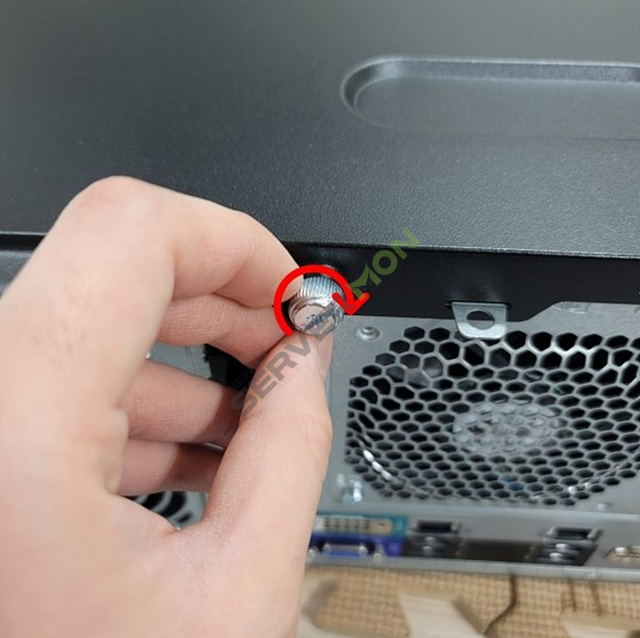

그리고 서버후면에 있는 나사로 고정 시켜줍니다.





ODD 인식 확인

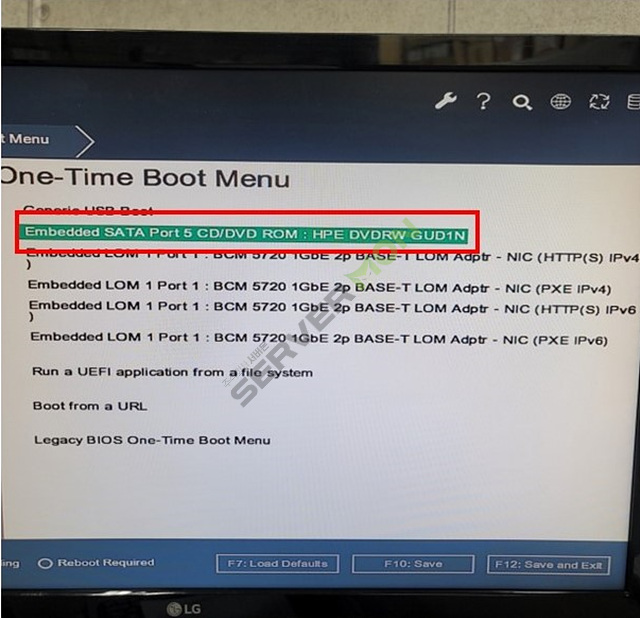

서버 부팅 후 F9키를 눌러 System Utility에 진입 -> One-Time Boot Menu에서 ODD 장치명이 정상적으로 보이는지 확인합니다.

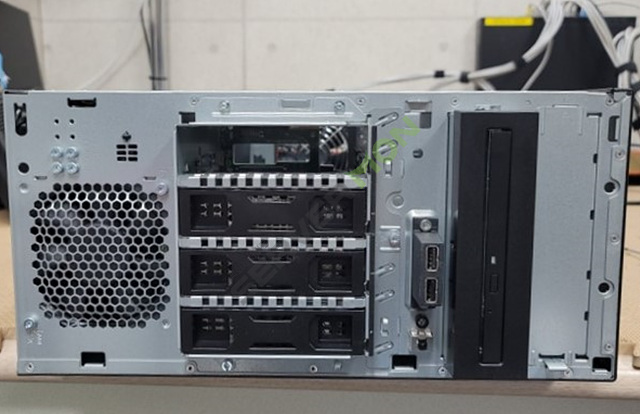

지금까지 HPE ML30 Gen 10 Plus Server 에 ODD 추가하는 방법을 알아보았습니다.

앞에 적혀있는 과정들이 어렵고 복잡하게 느껴질수 있지만, 설명대로만 천천히 따라하시면 얼마든지 ODD 추가를 할 수 있습니다.

긴 글을 읽어주신 모든분들께 감사의 말씀 드리며,

앞으로도 유익한 정보들로 여러분께 인사 드리겠습니다.
