[HPE] 변환가이드 & LFF LP 가이드 장착방법

안녕하세요. 주식회사 서버몬 입니다.



※ 해당 방법은 정품파트 사용이 아니므로 문제발생시 HPE의 서비스를 못받을 수 있습니다. ※



오늘은 조금 난해할수도 있는 변환가이드와 LFF LP 가이드 장착방법에 대해 알아보겠습니다.



1. 물품구성

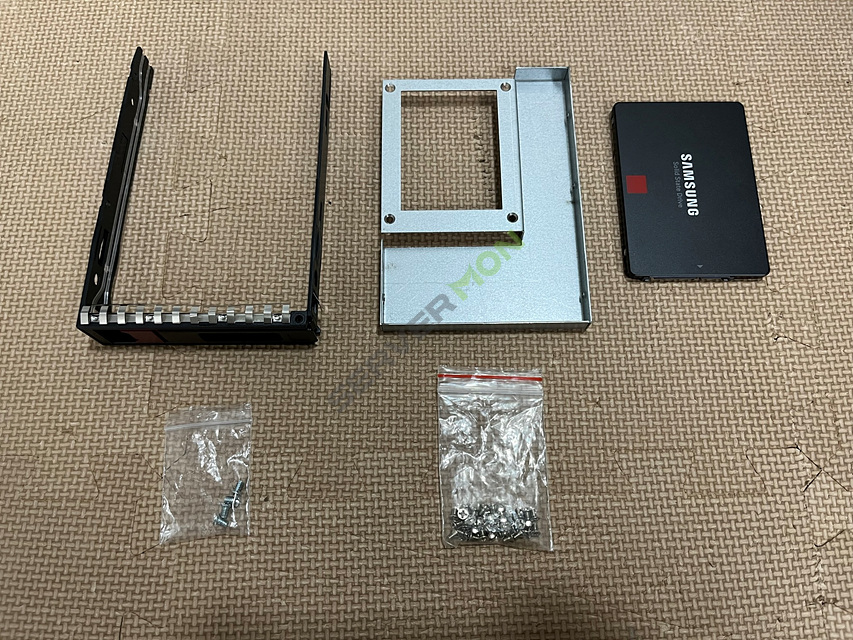

왼쪽부터 LFF LP 가이드와 동봉나사(4EA) / 변환가이드와 동봉나사(8EA) / 2.5inch SSD 입니다.

* LFF LP 가이드의 나사와 변환가이드의 나사는 각각 규격이 달라 체결되지 않으니 혼용되지 않도록 각별히 주의하시기 바랍니다.
* 혼용되어 사용될경우 체결이 제대로 되지 않거나 나사홀에 손상이 될 수 있으니 주의하시기 바랍니다.

각각의 상세한 실제사진 입니다.

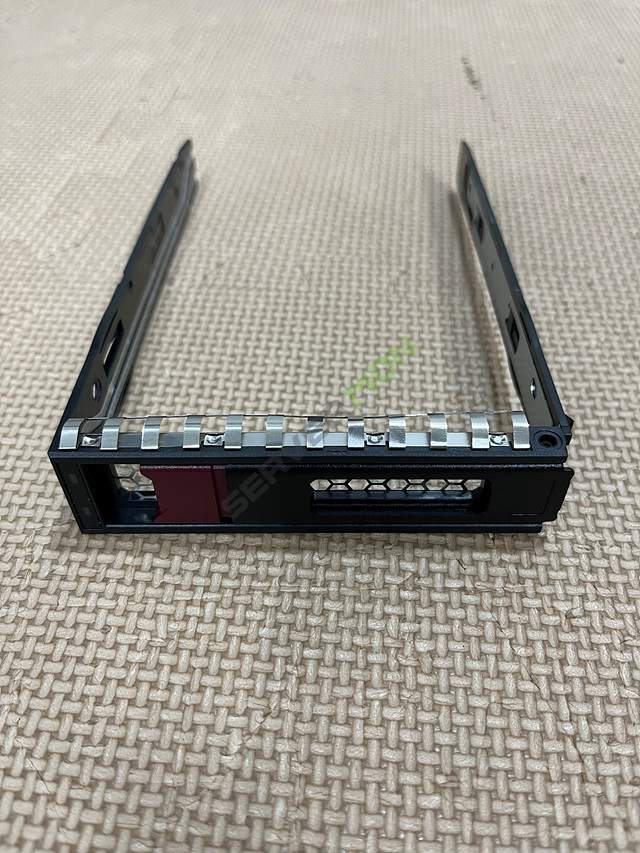

* LFF LP 가이드

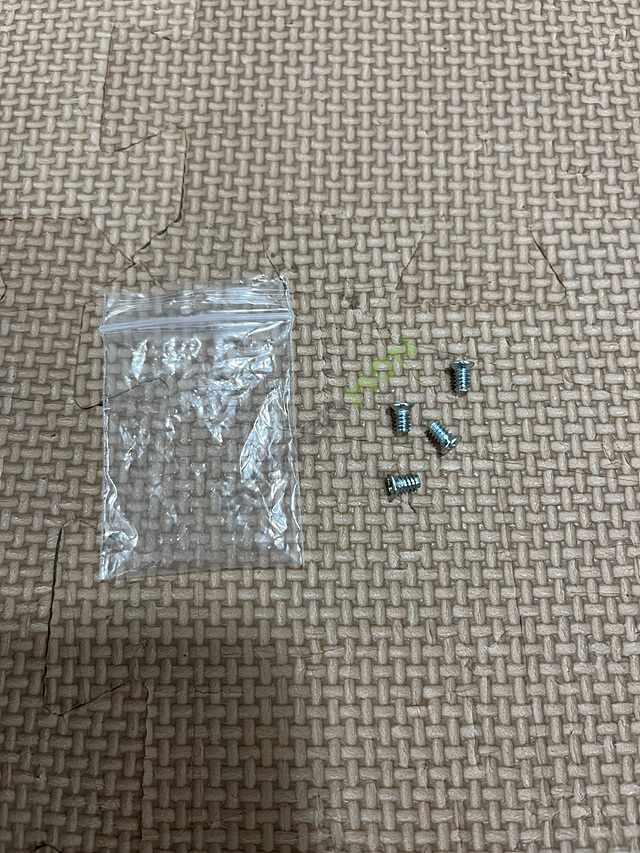

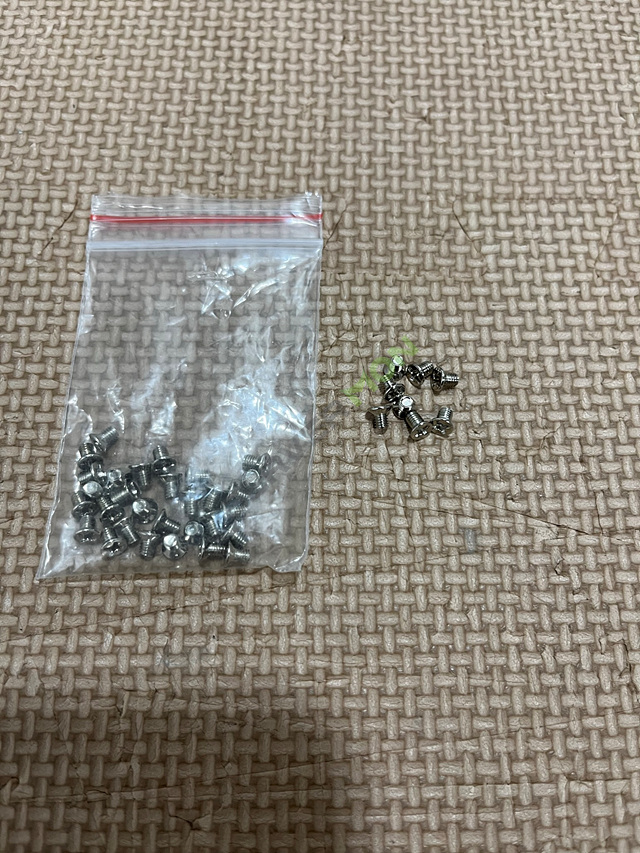

* LFF LP 가이드 - 동봉나사

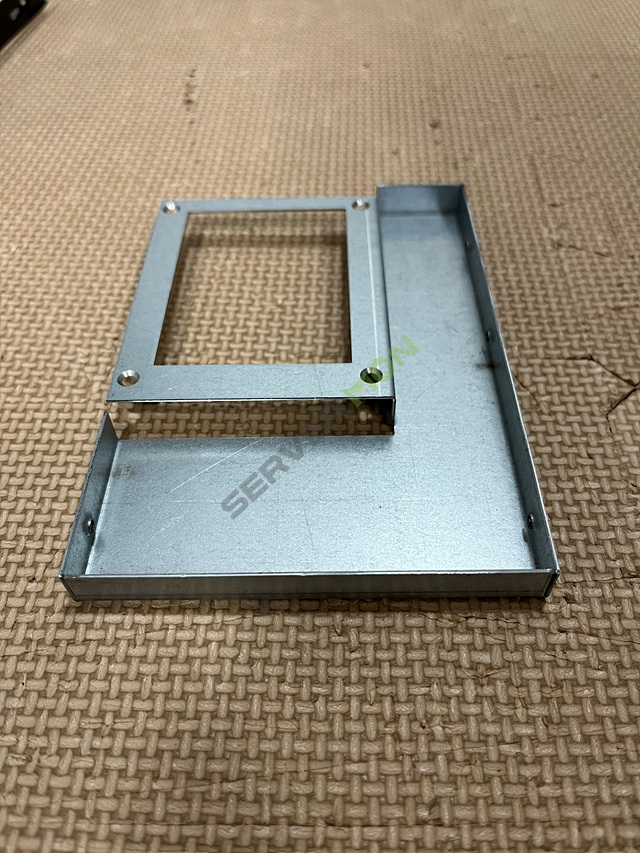

* 변환가이드



* 변환가이드 - 동봉나사

2. 변환가이드 장착

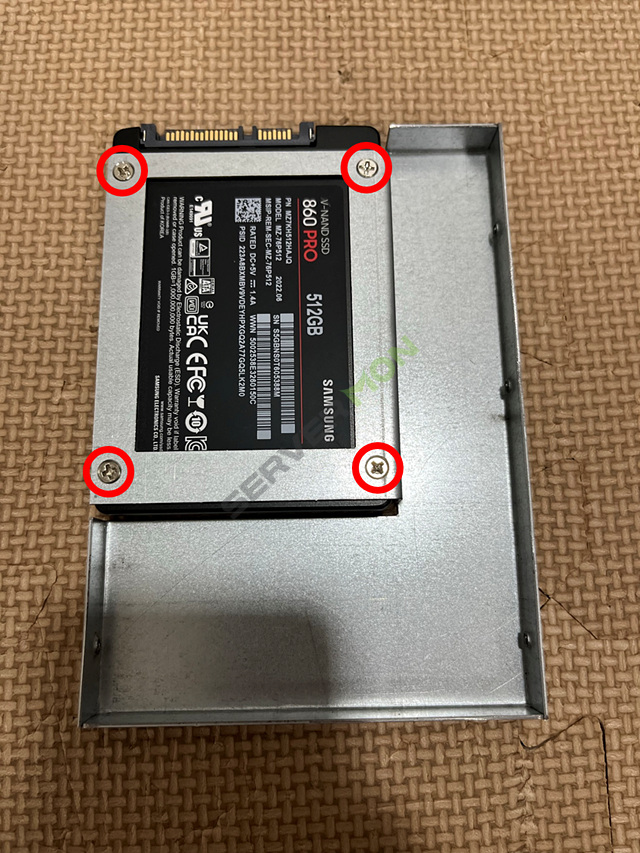

2.5inch SSD를 사진과같이 변환가이드의 스크류홀에 맞춥니다.



4개의 나사를 모두 체결합니다.



3. LFF LP 가이드 장착

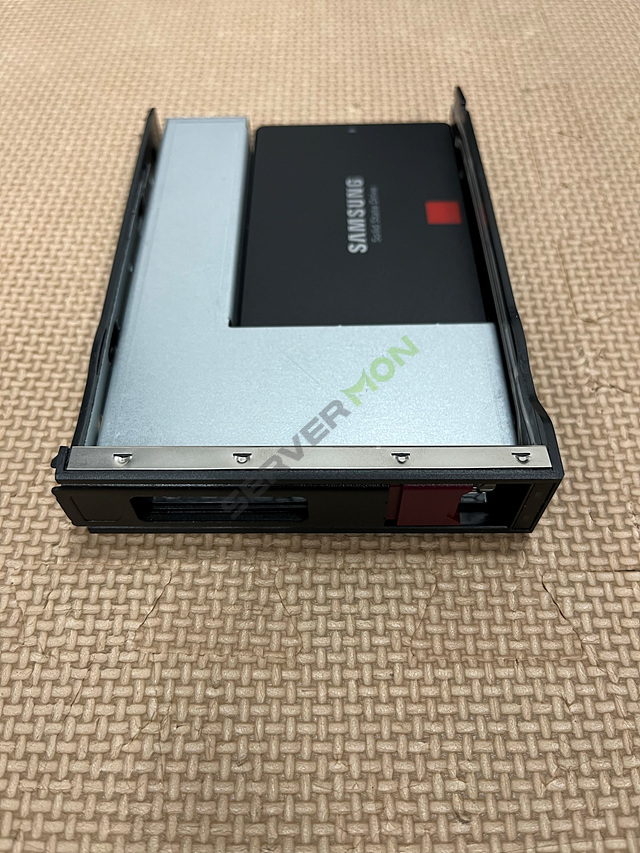

사진과같이 LFF LP 가이드와 2.5inch SSD를 결합한 변환가이드가 모두 윗면을 향하도록 맞춥니다.
* 변환가이드는 SSD가 보이도록 하는것이 윗면이고, LFF LP 가이드는 열리는 버튼이 오른쪽으로 가면 윗면입니다.

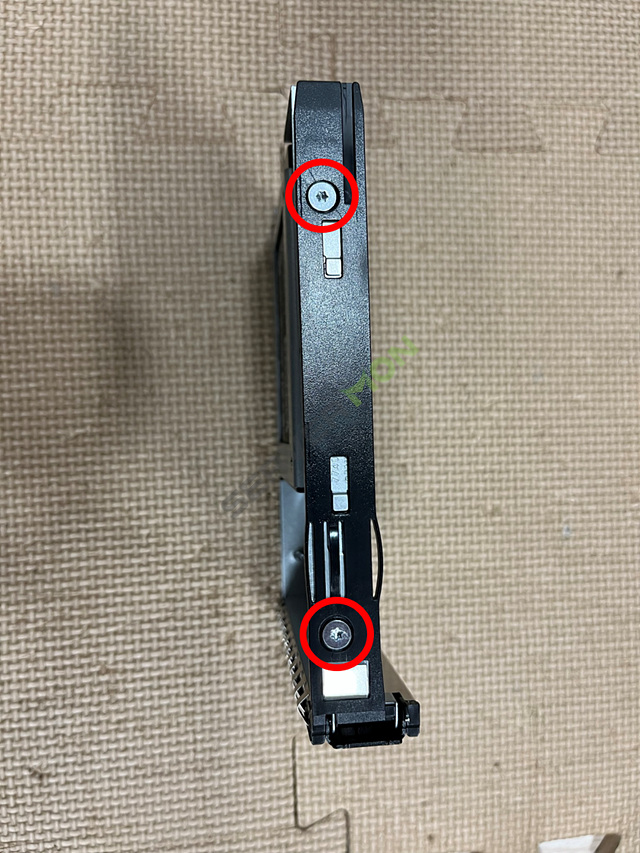

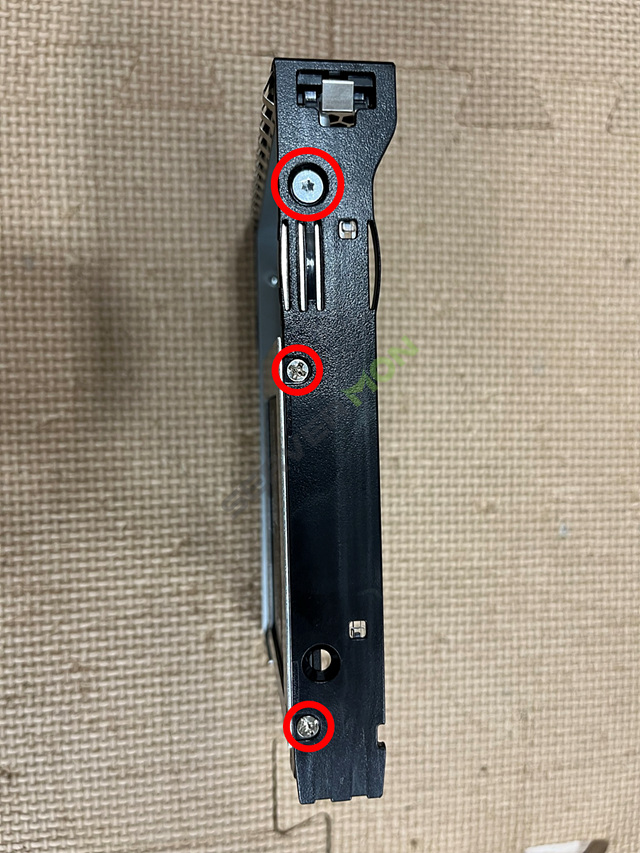

LFF LP 가이드 양면의 나사홀에 나사를 모두 체결합니다.

단, 우측면의 경우 SSD가 있는 부분은 변환가이드의 나사로 체결해야합니다.



4. 서버 장착

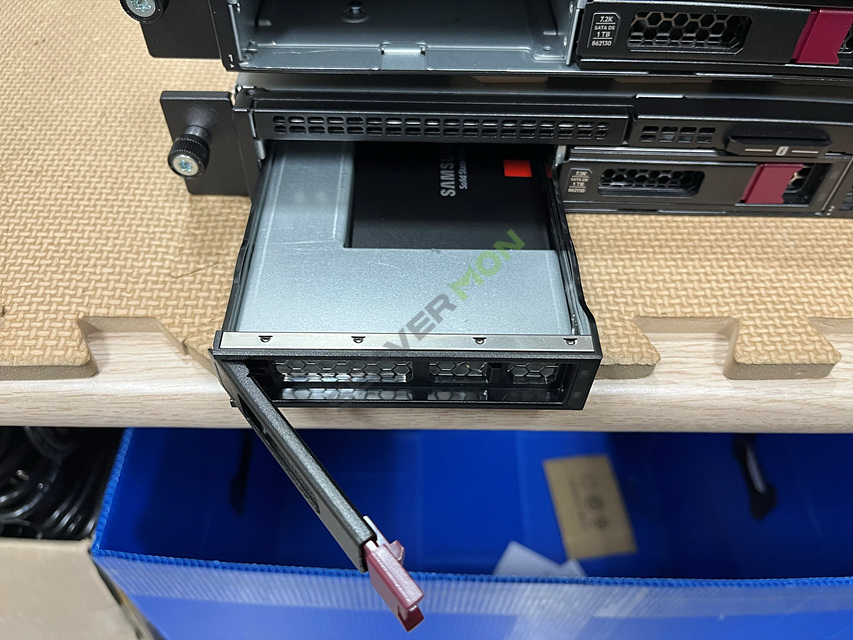

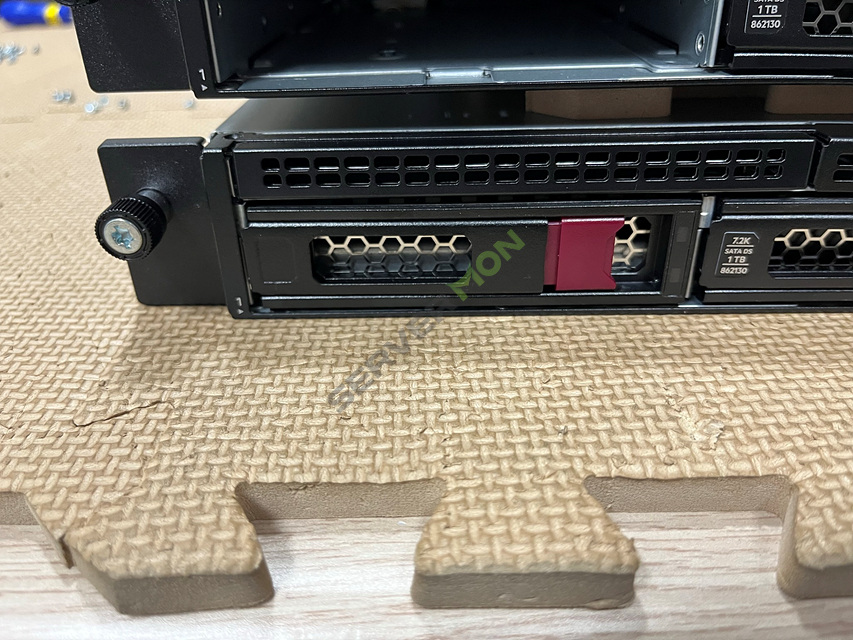

모두 체결했으면 서버에 장착합니다.



Disk Bay에 알맞게 장착되었는지 여부와 RAID Controller에서 인식여부를 확인합니다.
